2012 Lancia Ypsilon Betriebsanleitung (in German)

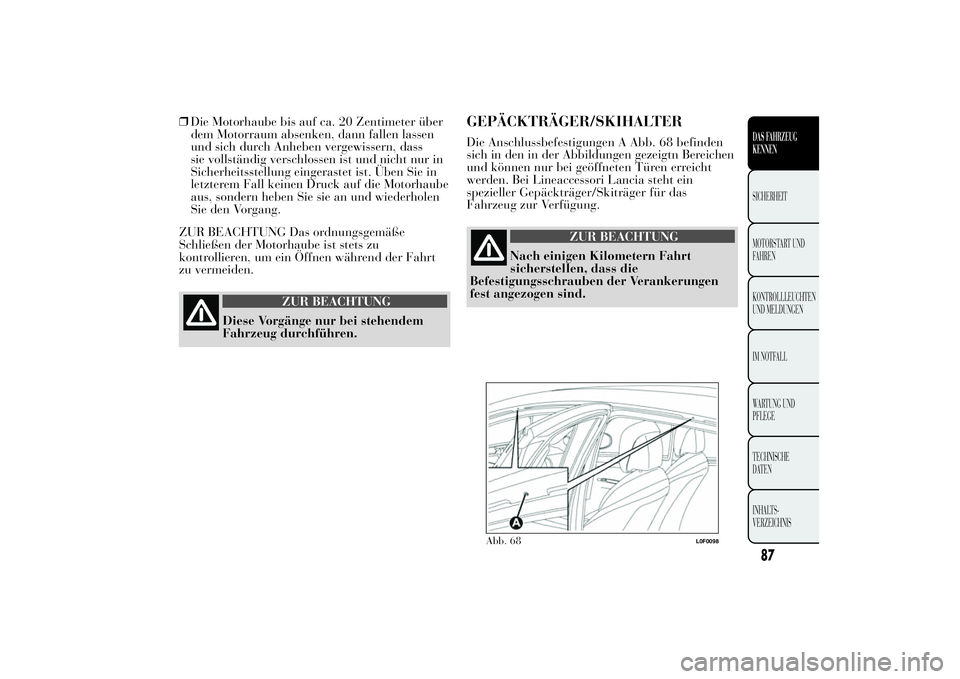

❒Die Motorhaube bis auf ca. 20 Zentimeter über
dem Motorraum absenken, dann fallen lassen
und sich durch Anheben vergewissern, dass
sie vollständig verschlossen ist und nicht nur in
Sicherheitsstellung eingerastet ist. Üben Sie in
letzterem Fall keinen Druck auf die Motorhaube
aus, sondern heben Sie sie an und wiederholen
Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße
Schließen der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während der Fahrt
zu vermeiden.
ZUR BEACHTUNG
Diese Vorgänge nur bei stehendem
Fahrzeug durchführen.
GEPÄCKTRÄGER/SKIHALTERDie Anschlussbefestigungen A Abb. 68 befinden
sich in den in der Abbildungen gezeigtn Bereichen
und können nur bei geöffneten Türen erreicht
werden. Bei Lineaccessori Lancia steht ein
spezieller Gepäckträger/Skiträger für das
Fahrzeug zur Verfügung.
ZUR BEACHTUNG
Nach einigen Kilometern Fahrt
sicherstellen, dass die
Befestigungsschrauben der Verankerungen
fest angezogen sind.
Abb. 68
L0F0098
87DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

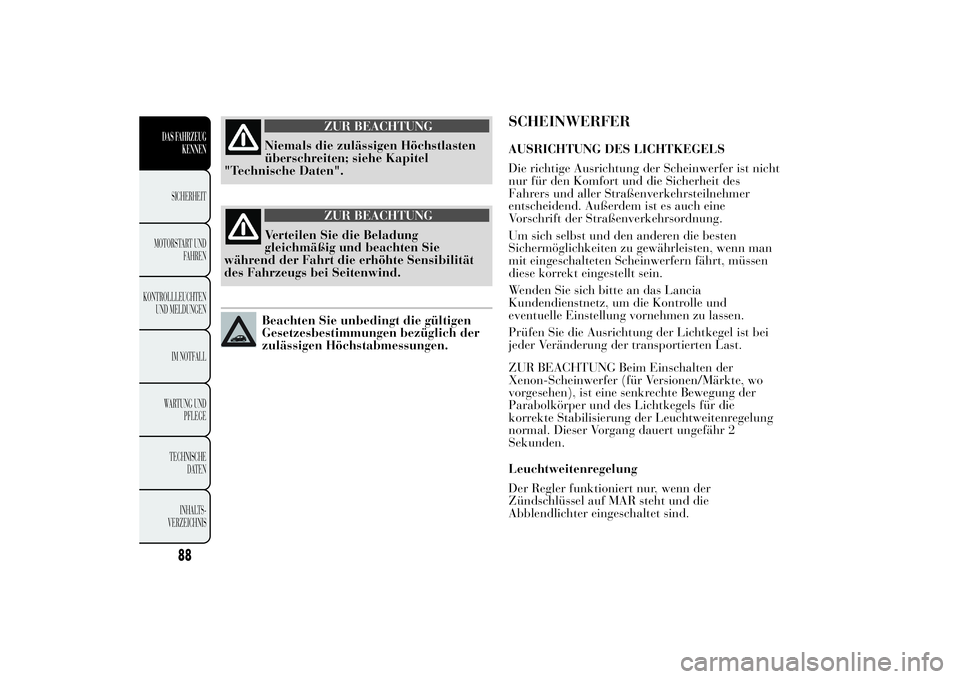

ZUR BEACHTUNG
Niemals die zulässigen Höchstlasten
überschreiten; siehe Kapitel
"Technische Daten".
ZUR BEACHTUNG
Verteilen Sie die Beladung
gleichmäßig und beachten Sie
während der Fahrt die erhöhte Sensibilität
des Fahrzeugs bei Seitenwind.Beachten Sie unbedingt die gültigen
Gesetzesbestimmungen bezüglich der
zulässigen Höchstabmessungen.
SCHEINWERFERAUSRICHTUNG DES LICHTKEGELS
Die richtige Ausrichtung der Scheinwerfer ist nicht
nur für den Komfort und die Sicherheit des
Fahrers und aller Straßenverkehrsteilnehmer
entscheidend. Außerdem ist es auch eine
Vorschrift der Straßenverkehrsordnung.
Um sich selbst und den anderen die besten
Sichermöglichkeiten zu gewährleisten, wenn man
mit eingeschalteten Scheinwerfern fährt, müssen
diese korrekt eingestellt sein.
Wenden Sie sich bitte an das Lancia
Kundendienstnetz, um die Kontrolle und
eventuelle Einstellung vornehmen zu lassen.
Prüfen Sie die Ausrichtung der Lichtkegel ist bei
jeder Veränderung der transportierten Last.
ZUR BEACHTUNG Beim Einschalten der
Xenon-Scheinwerfer (für Versionen/Märkte, wo
vorgesehen), ist eine senkrechte Bewegung der
Parabolkörper und des Lichtkegels für die
korrekte Stabilisierung der Leuchtweitenregelung
normal. Dieser Vorgang dauert ungefähr 2
Sekunden.
Leuchtweitenregelung
Der Regler funktioniert nur, wenn der
Zündschlüssel auf MAR steht und die
Abblendlichter eingeschaltet sind.
88
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

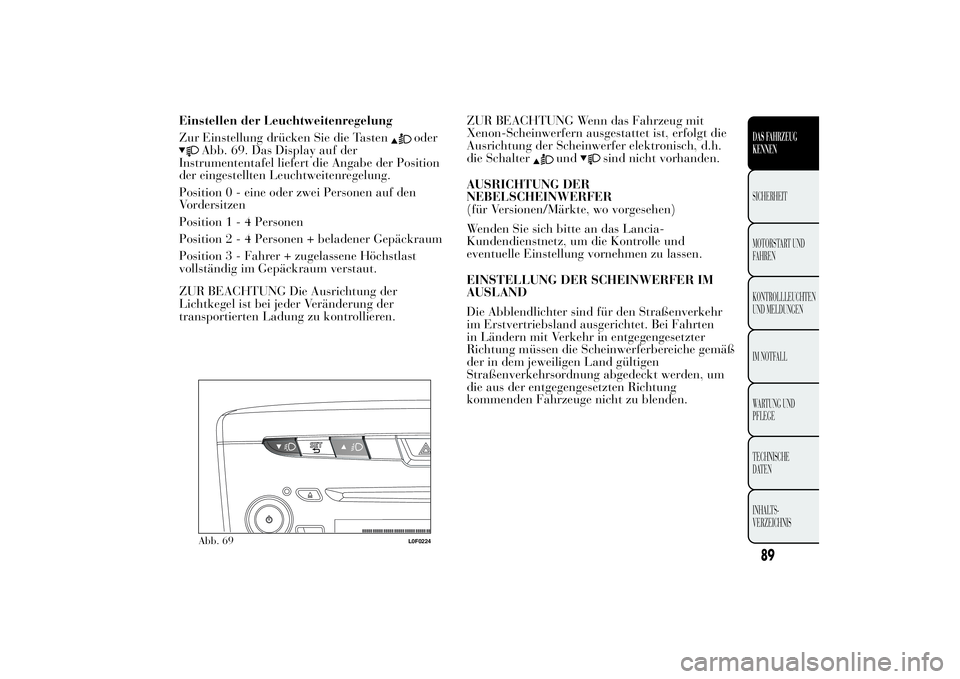

Einstellen der Leuchtweitenregelung
Zur Einstellung drücken Sie die Tasten
oder
Abb. 69. Das Display auf der
Instrumententafel liefert die Angabe der Position
der eingestellten Leuchtweitenregelung.
Position 0 - eine oder zwei Personen auf den
Vordersitzen
Position1-4Personen
Position2-4Personen + beladener Gepäckraum
Position 3 - Fahrer + zugelassene Höchstlast
vollständig im Gepäckraum verstaut.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel ist bei jeder Veränderung der
transportierten Ladung zu kontrollieren.ZUR BEACHTUNG Wenn das Fahrzeug mit
Xenon-Scheinwerfern ausgestattet ist, erfolgt die
Ausrichtung der Scheinwerfer elektronisch, d.h.
die Schalter
und
sind nicht vorhanden.
AUSRICHTUNG DER
NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Wenden Sie sich bitte an das Lancia-
Kundendienstnetz, um die Kontrolle und
eventuelle Einstellung vornehmen zu lassen.
EINSTELLUNG DER SCHEINWERFER IM
AUSLAND
Die Abblendlichter sind für den Straßenverkehr
im Erstvertriebsland ausgerichtet. Bei Fahrten
in Ländern mit Verkehr in entgegengesetzter
Richtung müssen die Scheinwerferbereiche gemäß
der in dem jeweiligen Land gültigen
Straßenverkehrsordnung abgedeckt werden, um
die aus der entgegengesetzten Richtung
kommenden Fahrzeuge nicht zu blenden.
Abb. 69
L0F0224
89DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

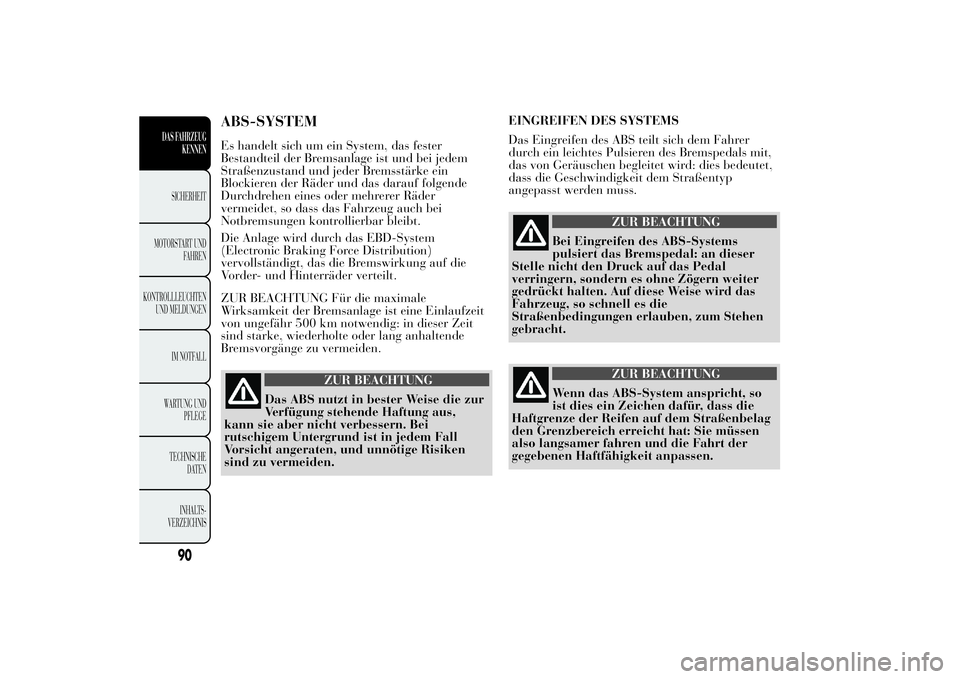

ABS-SYSTEMEs handelt sich um ein System, das fester
Bestandteil der Bremsanlage ist und bei jedem
Straßenzustand und jeder Bremsstärke ein
Blockieren der Räder und das darauf folgende
Durchdrehen eines oder mehrerer Räder
vermeidet, so dass das Fahrzeug auch bei
Notbremsungen kontrollierbar bleibt.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
vervollständigt, das die Bremswirkung auf die
Vorder- und Hinterräder verteilt.
ZUR BEACHTUNG Für die maximale
Wirksamkeit der Bremsanlage ist eine Einlaufzeit
von ungefähr 500 km notwendig: in dieser Zeit
sind starke, wiederholte oder lang anhaltende
Bremsvorgänge zu vermeiden.
ZUR BEACHTUNG
Das ABS nutzt in bester Weise die zur
Verfügung stehende Haftung aus,
kann sie aber nicht verbessern. Bei
rutschigem Untergrund ist in jedem Fall
Vorsicht angeraten, und unnötige Risiken
sind zu vermeiden.EINGREIFEN DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fahrer
durch ein leichtes Pulsieren des Bremspedals mit,
das von Geräuschen begleitet wird: dies bedeutet,
dass die Geschwindigkeit dem Straßentyp
angepasst werden muss.
ZUR BEACHTUNG
Bei Eingreifen des ABS-Systems
pulsiert das Bremspedal: an dieser
Stelle nicht den Druck auf das Pedal
verringern, sondern es ohne Zögern weiter
gedrückt halten. Auf diese Weise wird das
Fahrzeug, so schnell es die
Straßenbedingungen erlauben, zum Stehen
gebracht.
ZUR BEACHTUNG
Wenn das ABS-System anspricht, so
ist dies ein Zeichen dafür, dass die
Haftgrenze der Reifen auf dem Straßenbelag
den Grenzbereich erreicht hat: Sie müssen
also langsamer fahren und die Fahrt der
gegebenen Haftfähigkeit anpassen.
90
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

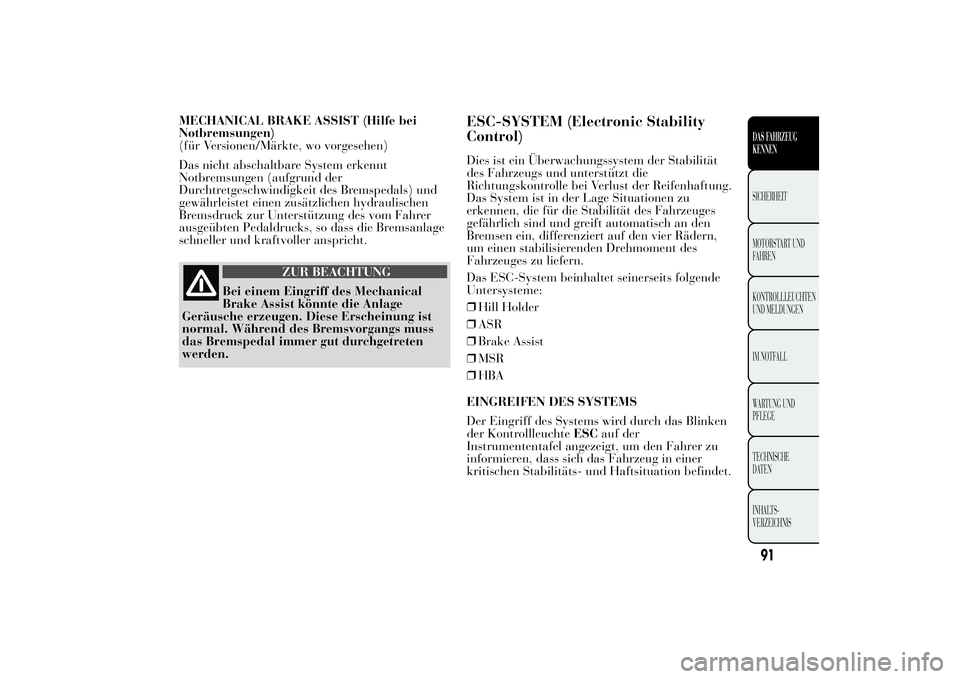

MECHANICAL BRAKE ASSIST (Hilfe bei
Notbremsungen)
(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt
Notbremsungen (aufgrund der
Durchtretgeschwindigkeit des Bremspedals) und
gewährleistet einen zusätzlichen hydraulischen
Bremsdruck zur Unterstützung des vom Fahrer
ausgeübten Pedaldrucks, so dass die Bremsanlage
schneller und kraftvoller anspricht.
ZUR BEACHTUNG
Bei einem Eingriff des Mechanical
Brake Assist könnte die Anlage
Geräusche erzeugen. Diese Erscheinung ist
normal. Während des Bremsvorgangs muss
das Bremspedal immer gut durchgetreten
werden.
ESC-SYSTEM (Electronic Stability
Control)Dies ist ein Überwachungssystem der Stabilität
des Fahrzeugs und unterstützt die
Richtungskontrolle bei Verlust der Reifenhaftung.
Das System ist in der Lage Situationen zu
erkennen, die für die Stabilität des Fahrzeuges
gefährlich sind und greift automatisch an den
Bremsen ein, differenziert auf den vier Rädern,
um einen stabilisierenden Drehmoment des
Fahrzeuges zu liefern.
Das ESC-System beinhaltet seinerseits folgende
Untersysteme:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒HBA
EINGREIFEN DES SYSTEMS
Der Eingriff des Systems wird durch das Blinken
der KontrollleuchteESCauf der
Instrumententafel angezeigt, um den Fahrer zu
informieren, dass sich das Fahrzeug in einer
kritischen Stabilitäts- und Haftsituation befindet.
91DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

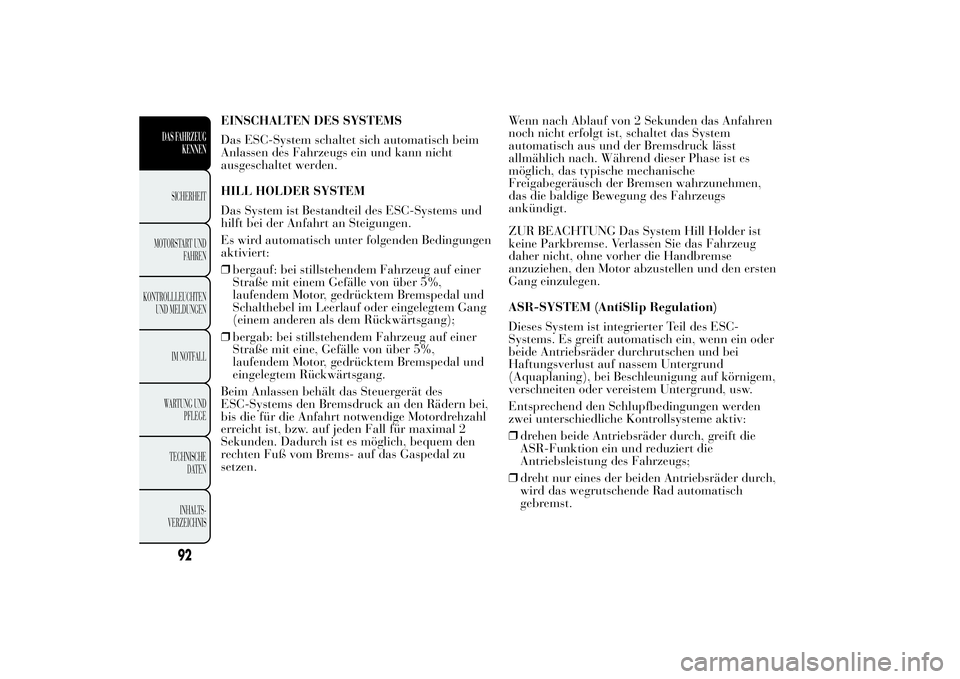

EINSCHALTEN DES SYSTEMS
Das ESC-System schaltet sich automatisch beim
Anlassen des Fahrzeugs ein und kann nicht
ausgeschaltet werden.
HILL HOLDER SYSTEM
Das System ist Bestandteil des ESC-Systems und
hilft bei der Anfahrt an Steigungen.
Es wird automatisch unter folgenden Bedingungen
aktiviert:
❒bergauf: bei stillstehendem Fahrzeug auf einer
Straße mit einem Gefälle von über 5%,
laufendem Motor, gedrücktem Bremspedal und
Schalthebel im Leerlauf oder eingelegtem Gang
(einem anderen als dem Rückwärtsgang);
❒bergab: bei stillstehendem Fahrzeug auf einer
Straße mit eine, Gefälle von über 5%,
laufendem Motor, gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anlassen behält das Steuergerät des
ESC-Systems den Bremsdruck an den Rädern bei,
bis die für die Anfahrt notwendige Motordrehzahl
erreicht ist, bzw. auf jeden Fall für maximal 2
Sekunden. Dadurch ist es möglich, bequem den
rechten Fuß vom Brems- auf das Gaspedal zu
setzen.Wenn nach Ablauf von 2 Sekunden das Anfahren
noch nicht erfolgt ist, schaltet das System
automatisch aus und der Bremsdruck lässt
allmählich nach. Während dieser Phase ist es
möglich, das typische mechanische
Freigabegeräusch der Bremsen wahrzunehmen,
das die baldige Bewegung des Fahrzeugs
ankündigt.
ZUR BEACHTUNG Das System Hill Holder ist
keine Parkbremse. Verlassen Sie das Fahrzeug
daher nicht, ohne vorher die Handbremse
anzuziehen, den Motor abzustellen und den ersten
Gang einzulegen.
ASR-SYSTEM (AntiSlip Regulation)
Dieses System ist integrierter Teil des ESC-
Systems. Es greift automatisch ein, wenn ein oder
beide Antriebsräder durchrutschen und bei
Haftungsverlust auf nassem Untergrund
(Aquaplaning), bei Beschleunigung auf körnigem,
verschneiten oder vereistem Untergrund, usw.
Entsprechend den Schlupfbedingungen werden
zwei unterschiedliche Kontrollsysteme aktiv:
❒drehen beide Antriebsräder durch, greift die
ASR-Funktion ein und reduziert die
Antriebsleistung des Fahrzeugs;
❒dreht nur eines der beiden Antriebsräder durch,
wird das wegrutschende Rad automatisch
gebremst.
92
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

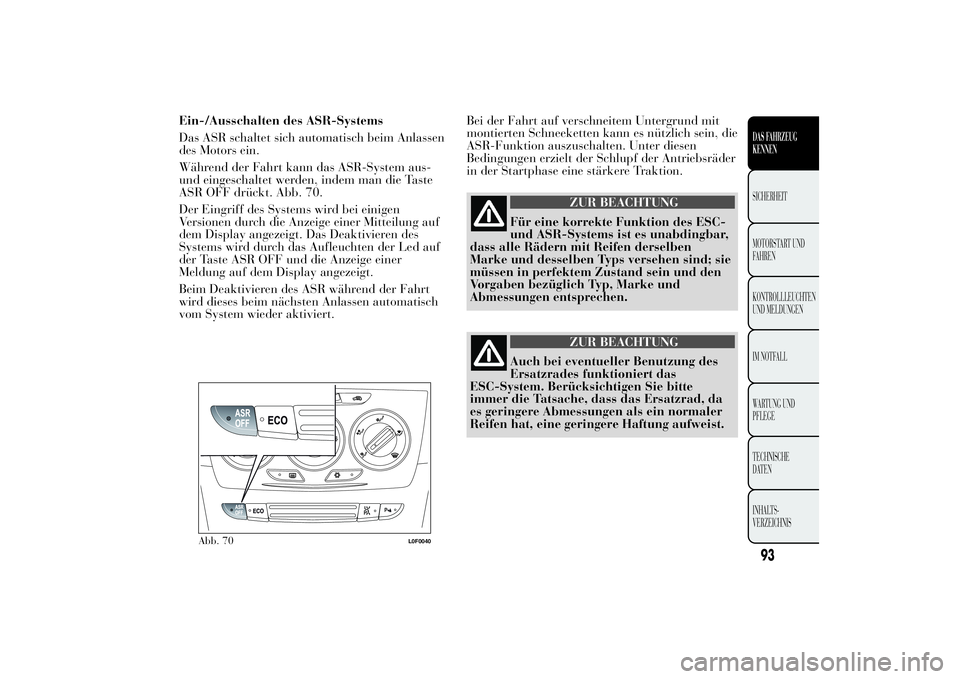

Ein-/Ausschalten des ASR-Systems
Das ASR schaltet sich automatisch beim Anlassen
des Motors ein.
Während der Fahrt kann das ASR-System aus-
und eingeschaltet werden, indem man die Taste
ASR OFF drückt. Abb. 70.
Der Eingriff des Systems wird bei einigen
Versionen durch die Anzeige einer Mitteilung auf
dem Display angezeigt. Das Deaktivieren des
Systems wird durch das Aufleuchten der Led auf
der Taste ASR OFF und die Anzeige einer
Meldung auf dem Display angezeigt.
Beim Deaktivieren des ASR während der Fahrt
wird dieses beim nächsten Anlassen automatisch
vom System wieder aktiviert.Bei der Fahrt auf verschneitem Untergrund mit
montierten Schneeketten kann es nützlich sein, die
ASR-Funktion auszuschalten. Unter diesen
Bedingungen erzielt der Schlupf der Antriebsräder
in der Startphase eine stärkere Traktion.
ZUR BEACHTUNG
Für eine korrekte Funktion des ESC-
und ASR-Systems ist es unabdingbar,
dass alle Rädern mit Reifen derselben
Marke und desselben Typs versehen sind; sie
müssen in perfektem Zustand sein und den
Vorgaben bezüglich Typ, Marke und
Abmessungen entsprechen.
ZUR BEACHTUNG
Auch bei eventueller Benutzung des
Ersatzrades funktioniert das
ESC-System. Berücksichtigen Sie bitte
immer die Tatsache, dass das Ersatzrad, da
es geringere Abmessungen als ein normaler
Reifen hat, eine geringere Haftung aufweist.
Abb. 70
L0F0040
93DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

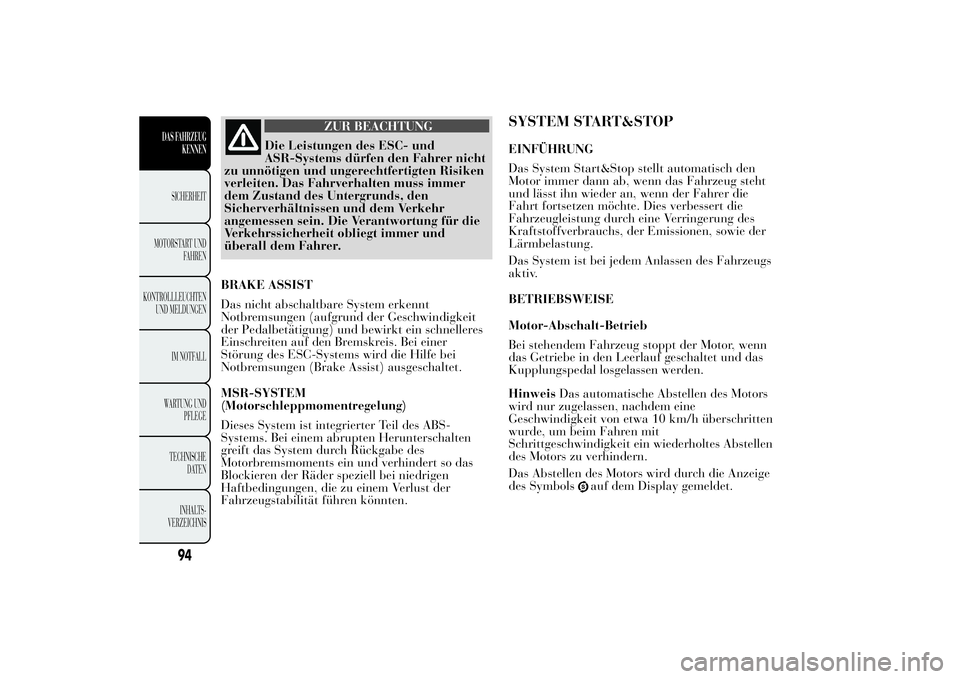

ZUR BEACHTUNG
Die Leistungen des ESC- und
ASR-Systems dürfen den Fahrer nicht
zu unnötigen und ungerechtfertigten Risiken
verleiten. Das Fahrverhalten muss immer
dem Zustand des Untergrunds, den
Sicherverhältnissen und dem Verkehr
angemessen sein. Die Verantwortung für die
Verkehrssicherheit obliegt immer und
überall dem Fahrer.
BRAKE ASSIST
Das nicht abschaltbare System erkennt
Notbremsungen (aufgrund der Geschwindigkeit
der Pedalbetätigung) und bewirkt ein schnelleres
Einschreiten auf den Bremskreis. Bei einer
Störung des ESC-Systems wird die Hilfe bei
Notbremsungen (Brake Assist) ausgeschaltet.
MSR-SYSTEM
(Motorschleppmomentregelung)
Dieses System ist integrierter Teil des ABS-
Systems. Bei einem abrupten Herunterschalten
greift das System durch Rückgabe des
Motorbremsmoments ein und verhindert so das
Blockieren der Räder speziell bei niedrigen
Haftbedingungen, die zu einem Verlust der
Fahrzeugstabilität führen könnten.
SYSTEM START&STOPEINFÜHRUNG
Das System Start&Stop stellt automatisch den
Motor immer dann ab, wenn das Fahrzeug steht
und lässt ihn wieder an, wenn der Fahrer die
Fahrt fortsetzen möchte. Dies verbessert die
Fahrzeugleistung durch eine Verringerung des
Kraftstoffverbrauchs, der Emissionen, sowie der
Lärmbelastung.
Das System ist bei jedem Anlassen des Fahrzeugs
aktiv.
BETRIEBSWEISE
Motor-Abschalt-Betrieb
Bei stehendem Fahrzeug stoppt der Motor, wenn
das Getriebe in den Leerlauf geschaltet und das
Kupplungspedal losgelassen werden.
HinweisDas automatische Abstellen des Motors
wird nur zugelassen, nachdem eine
Geschwindigkeit von etwa 10 km/h überschritten
wurde, um beim Fahren mit
Schrittgeschwindigkeit ein wiederholtes Abstellen
des Motors zu verhindern.
Das Abstellen des Motors wird durch die Anzeige
des Symbols
auf dem Display gemeldet.
94
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
