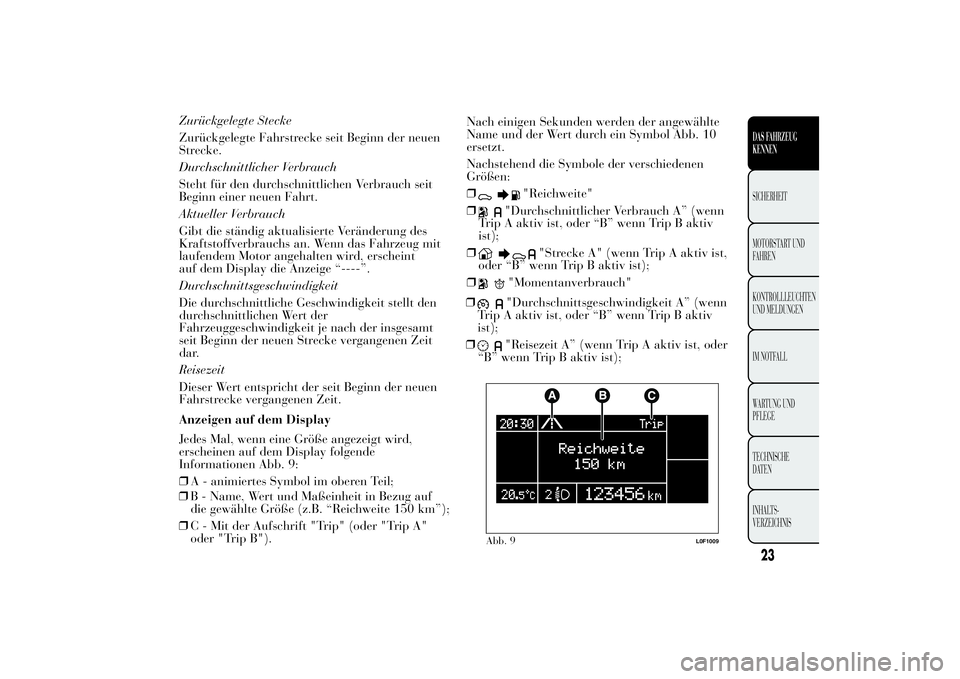

2012 Lancia Ypsilon Betriebsanleitung (in German)

Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn der neuen
Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen Verbrauch seit
Beginn einer neuen Fahrt.
Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung des
Kraftstoffverbrauchs an. Wenn das Fahrzeug mit
laufendem Motor angehalten wird, erscheint
auf dem Display die Anzeige “----”.
Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit stellt den
durchschnittlichen Wert der
Fahrzeuggeschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergangenen Zeit
dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.
Anzeigen auf dem Display
Jedes Mal, wenn eine Größe angezeigt wird,
erscheinen auf dem Display folgende
Informationen Abb. 9:
❒A - animiertes Symbol im oberen Teil;
❒B - Name, Wert und Maßeinheit in Bezug auf
die gewählte Größe (z.B. “Reichweite 150 km”);
❒C - Mit der Aufschrift "Trip" (oder "Trip A"
oder "Trip B").Nach einigen Sekunden werden der angewählte
Name und der Wert durch ein Symbol Abb. 10
ersetzt.
Nachstehend die Symbole der verschiedenen
Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch A” (wenn
Trip A aktiv ist, oder “B” wenn Trip B aktiv
ist);
❒
"Strecke A" (wenn Trip A aktiv ist,
oder “B” wenn Trip B aktiv ist);
❒
"Momentanverbrauch"
Abb. 9
L0F1009
23DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
❒
"Durchschnittsgeschwindigkeit A” (wenn
Trip A aktiv ist, oder “B” wenn Trip B aktiv
ist);
❒"Reisezeit A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);

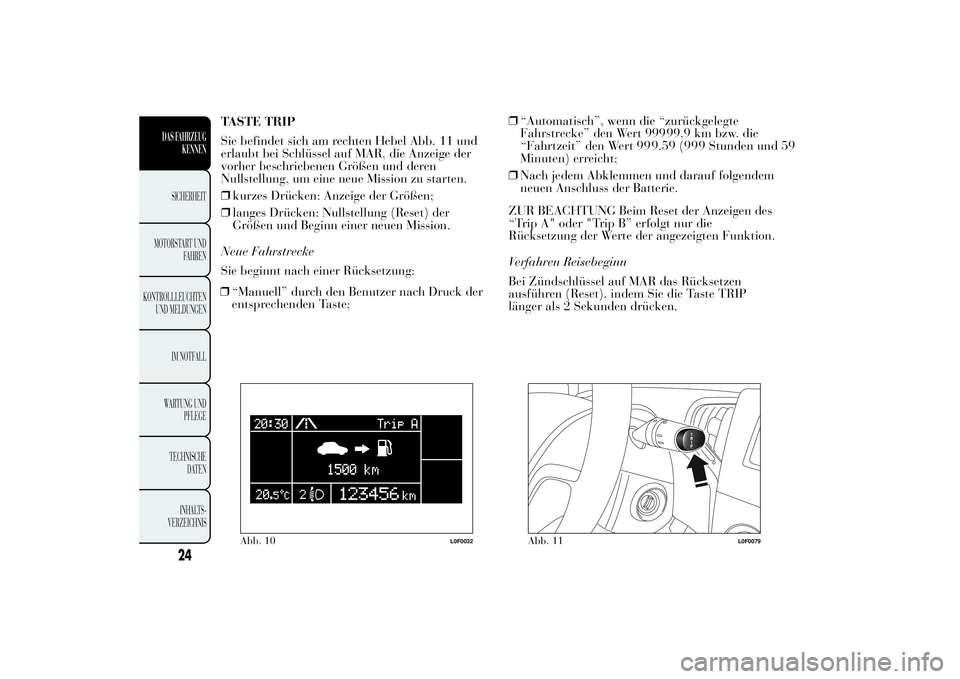

TASTE TRIP
Sie befindet sich am rechten Hebel Abb. 11 und
erlaubt bei Schlüssel auf MAR, die Anzeige der
vorher beschriebenen Größen und deren
Nullstellung, um eine neue Mission zu starten.
❒kurzes Drücken: Anzeige der Größen;
❒langes Drücken: Nullstellung (Reset) der
Größen und Beginn einer neuen Mission.
Neue Fahrstrecke
Sie beginnt nach einer Rücksetzung:
❒“Manuell” durch den Benutzer nach Druck der
entsprechenden Taste;❒“Automatisch”, wenn die “zurückgelegte
Fahrstrecke” den Wert 99 99,9 km bzw. die
“Fahrtzeit” den Wert 9 9.59 (9 9 Stunden und 59
Minuten) erreicht;
❒Nach jedem Abklemmen und darauf folgendem
neuen Anschluss der Batterie.
ZUR BEACHTUNG Beim Reset der Anzeigen des
“Trip A" oder "Trip B” erfolgt nur die
Rücksetzung der Werte der angezeigten Funktion.
Verfahren Reisebeginn
Bei Zündschlüssel auf MAR das Rücksetzen
ausführen (Reset), indem Sie die Taste TRIP
länger als 2 Sekunden drücken.
Abb. 10
L0F0032
Abb. 11
L0F0079
24
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
9
99

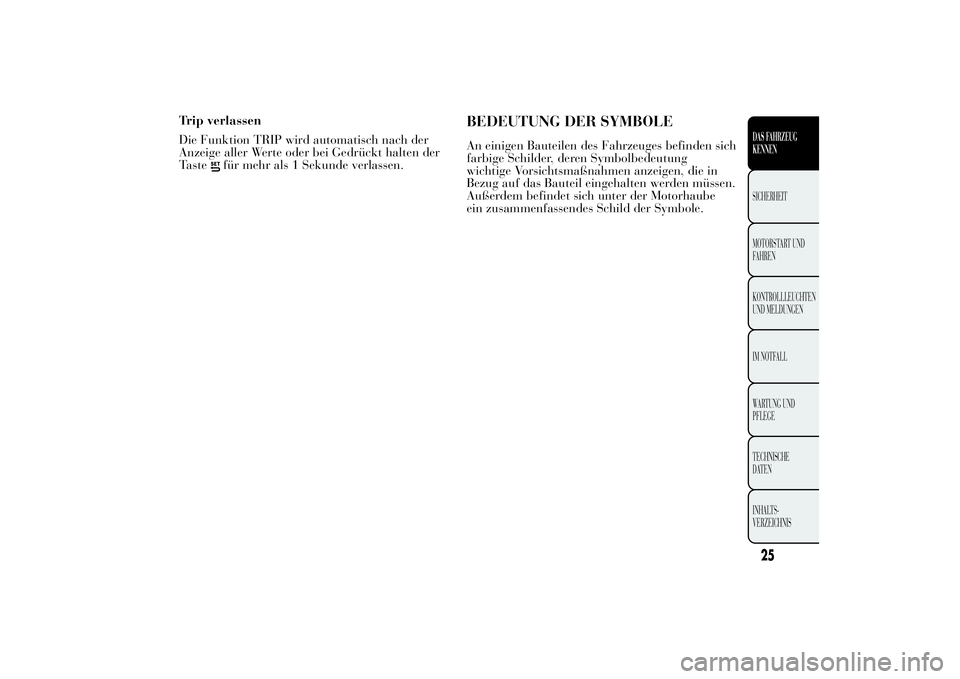

Trip verlassen
Die Funktion TRIP wird automatisch nach der
Anzeige aller Werte oder bei Gedrückt halten der
Taste
für mehr als 1 Sekunde verlassen.
BEDEUTUNG DER SYMBOLEAn einigen Bauteilen des Fahrzeuges befinden sich
farbige Schilder, deren Symbolbedeutung
wichtige Vorsichtsmaßnahmen anzeigen, die in
Bezug auf das Bauteil eingehalten werden müssen.
Außerdem befindet sich unter der Motorhaube
ein zusammenfassendes Schild der Symbole.
25DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

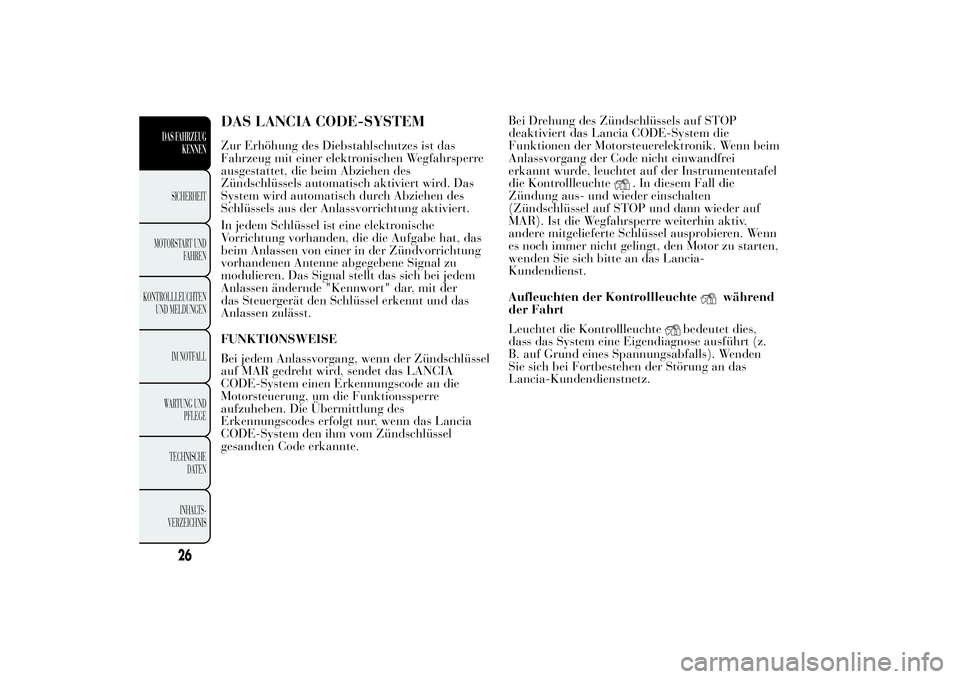

DAS LANCIA CODE-SYSTEMZur Erhöhung des Diebstahlschutzes ist das
Fahrzeug mit einer elektronischen Wegfahrsperre
ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das
System wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung aktiviert.
In jedem Schlüssel ist eine elektronische
Vorrichtung vorhanden, die die Aufgabe hat, das
beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu
modulieren. Das Signal stellt das sich bei jedem
Anlassen ändernde "Kennwort" dar, mit der
das Steuergerät den Schlüssel erkennt und das
Anlassen zulässt.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel
auf MAR gedreht wird, sendet das LANCIA
CODE-System einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben. Die Übermittlung des
Erkennungscodes erfolgt nur, wenn das Lancia
CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.Bei Drehung des Zündschlüssels auf STOP
deaktiviert das Lancia CODE-System die
Funktionen der Motorsteuerelektronik. Wenn beim
Anlassvorgang der Code nicht einwandfrei
erkannt wurde, leuchtet auf der Instrumententafel
die Kontrollleuchte
. In diesem Fall die
Zündung aus- und wieder einschalten
(Zündschlüssel auf STOP und dann wieder auf
MAR). Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel ausprobieren. Wenn
es noch immer nicht gelingt, den Motor zu starten,
wenden Sie sich bitte an das Lancia-
Kundendienst.
Aufleuchten der Kontrollleuchte
während
der Fahrt
Leuchtet die Kontrollleuchte
bedeutet dies,
dass das System eine Eigendiagnose ausführt (z.
B. auf Grund eines Spannungsabfalls). Wenden
Sie sich bei Fortbestehen der Störung an das
Lancia-Kundendienstnetz.
26
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

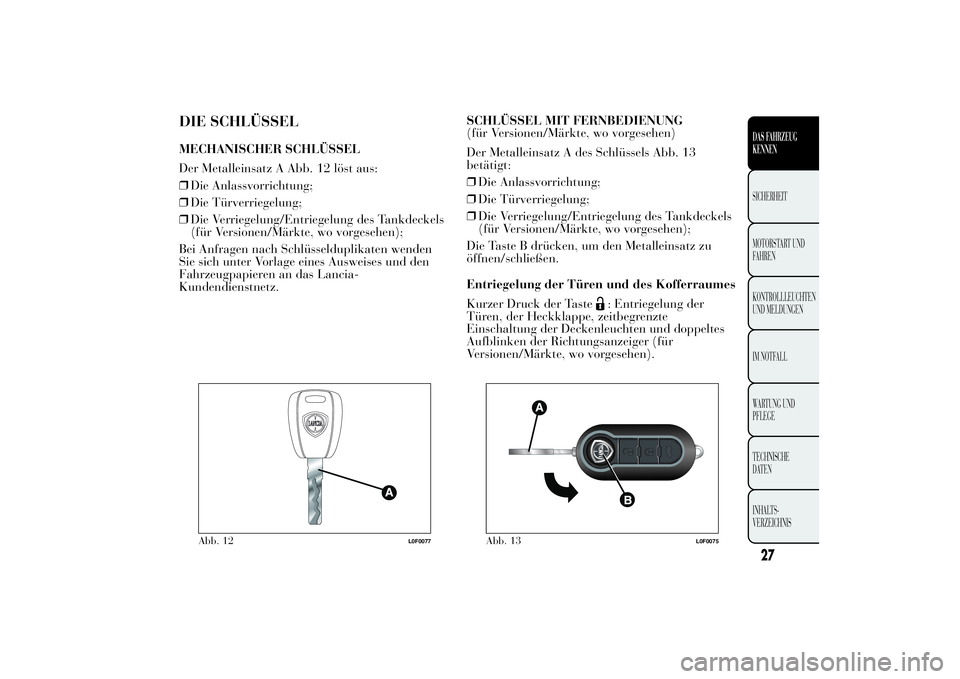

DIE SCHLÜSSELMECHANISCHER SCHLÜSSEL
Der Metalleinsatz A Abb. 12 löst aus:
❒Die Anlassvorrichtung;
❒Die Türverriegelung;
❒Die Verriegelung/Entriegelung des Tankdeckels
(für Versionen/Märkte, wo vorgesehen);
Bei Anfragen nach Schlüsselduplikaten wenden
Sie sich unter Vorlage eines Ausweises und den
Fahrzeugpapieren an das Lancia-
Kundendienstnetz.SCHLÜSSEL MIT FERNBEDIENUNG
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz A des Schlüssels Abb. 13
betätigt:
❒Die Anlassvorrichtung;
❒Die Türverriegelung;
❒Die Verriegelung/Entriegelung des Tankdeckels
(für Versionen/Märkte, wo vorgesehen);
Die Taste B drücken, um den Metalleinsatz zu
öffnen/schließen.
Entriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Entriegelung der
Türen, der Heckklappe, zeitbegrenzte
Einschaltung der Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Abb. 12
L0F0077
Abb. 13
L0F0075
27DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

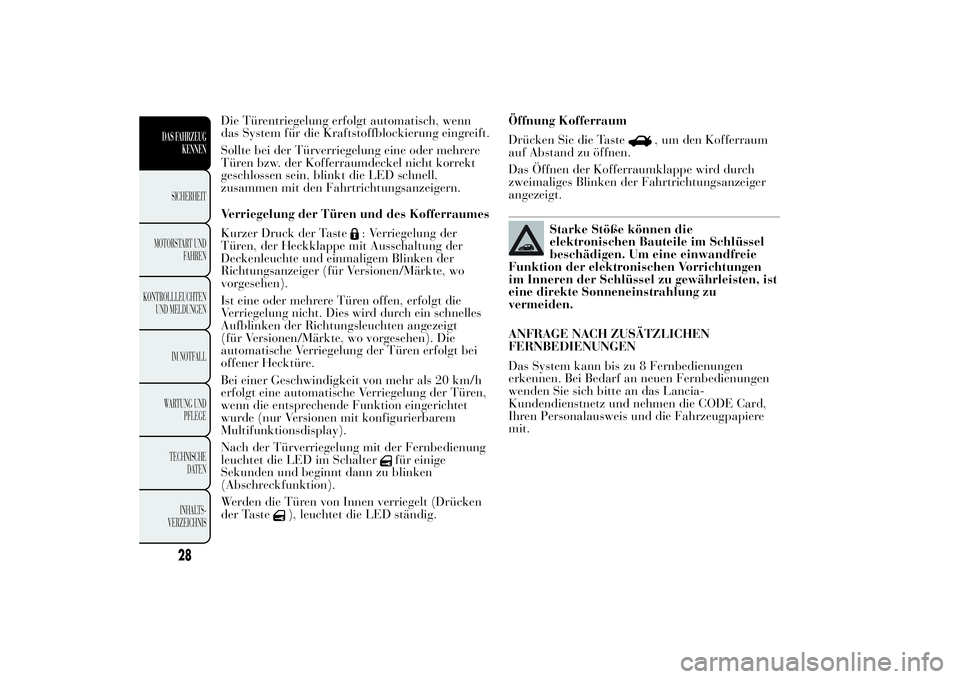

Die Türentriegelung erfolgt automatisch, wenn
das System für die Kraftstoffblockierung eingreift.
Sollte bei der Türverriegelung eine oder mehrere
Türen bzw. der Kofferraumdeckel nicht korrekt
geschlossen sein, blinkt die LED schnell,
zusammen mit den Fahrtrichtungsanzeigern.
Verriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Verriegelung der
Türen, der Heckklappe mit Ausschaltung der
Deckenleuchte und einmaligem Blinken der
Richtungsanzeiger (für Versionen/Märkte, wo
vorgesehen).
Ist eine oder mehrere Türen offen, erfolgt die
Verriegelung nicht. Dies wird durch ein schnelles
Aufblinken der Richtungsleuchten angezeigt
(für Versionen/Märkte, wo vorgesehen). Die
automatische Verriegelung der Türen erfolgt bei
offener Hecktüre.
Bei einer Geschwindigkeit von mehr als 20 km/h
erfolgt eine automatische Verriegelung der Türen,
wenn die entsprechende Funktion eingerichtet
wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).
Nach der Türverriegelung mit der Fernbedienung
leuchtet die LED im Schalter
für einige
Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Werden die Türen von Innen verriegelt (Drücken
der Taste
), leuchtet die LED ständig.Öffnung Kofferraum
Drücken Sie die Taste
, um den Kofferraum
auf Abstand zu öffnen.
Das Öffnen der Kofferraumklappe wird durch
zweimaliges Blinken der Fahrtrichtungsanzeiger
angezeigt.
Starke Stöße können die
elektronischen Bauteile im Schlüssel
beschädigen. Um eine einwandfreie
Funktion der elektronischen Vorrichtungen
im Inneren der Schlüssel zu gewährleisten, ist
eine direkte Sonneneinstrahlung zu
vermeiden.
ANFRAGE NACH ZUSÄTZLICHEN
FERNBEDIENUNGEN
Das System kann bis zu 8 Fernbedienungen
erkennen. Bei Bedarf an neuen Fernbedienungen
wenden Sie sich bitte an das Lancia-
Kundendienstnetz und nehmen die CODE Card,
Ihren Personalausweis und die Fahrzeugpapiere
mit.
28
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

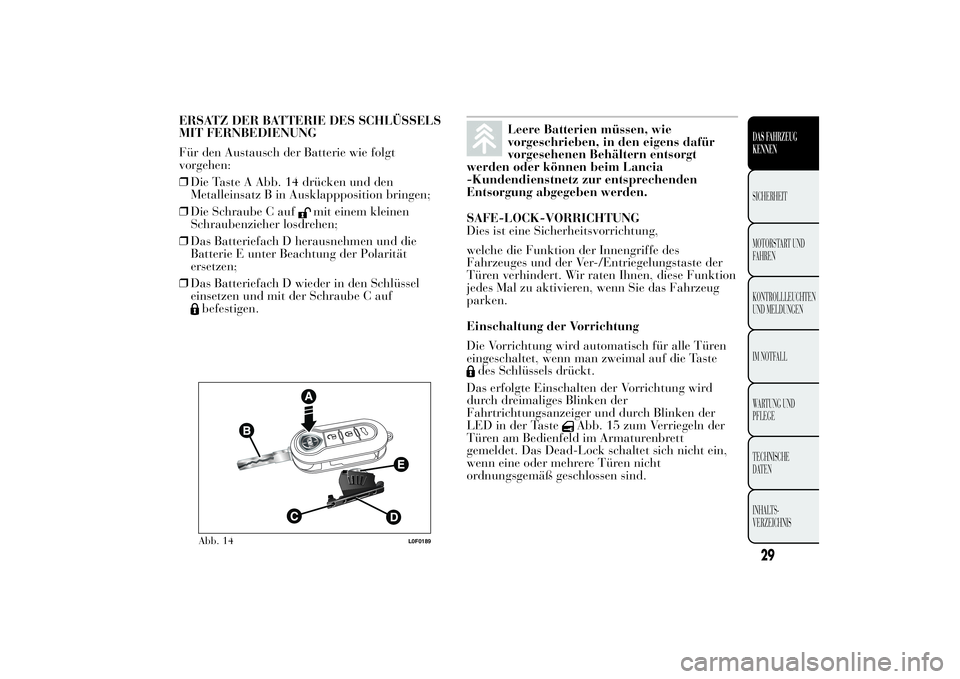

ERSATZ DER BATTERIE DES SCHLÜSSELS
MIT FERNBEDIENUNG
Für den Austausch der Batterie wie folgt
vorgehen:
❒Die Taste A Abb. 14 drücken und den
Metalleinsatz B in Ausklappposition bringen;
❒Die Schraube C auf
mit einem kleinen
Schraubenzieher losdrehen;
❒Das Batteriefach D herausnehmen und die
Batterie E unter Beachtung der Polarität
ersetzen;
❒Das Batteriefach D wieder in den Schlüssel
einsetzen und mit der Schraube C auf
befestigen.
Leere Batterien müssen, wie
vorgeschrieben, in den eigens dafür
vorgesehenen Behältern entsorgt
werden oder können beim Lancia
-Kundendienstnetz zur entsprechenden
Entsorgung abgegeben werden.
SAFE-LOCK-VORRICHTUNG
Dies ist eine Sicherheitsvorrichtung,
welche die Funktion der Innengriffe des
Fahrzeuges und der Ver-/Entriegelungstaste der
Türen verhindert. Wir raten Ihnen, diese Funktion
jedes Mal zu aktivieren, wenn Sie das Fahrzeug
parken.
Einschaltung der Vorrichtung
Die Vorrichtung wird automatisch für alle Türen
eingeschaltet, wenn man zweimal auf die Taste
des Schlüssels drückt.
Das erfolgte Einschalten der Vorrichtung wird
durch dreimaliges Blinken der
Fahrtrichtungsanzeiger und durch Blinken der
LED in der Taste
Abb. 15 zum Verriegeln der
Türen am Bedienfeld im Armaturenbrett
gemeldet. Das Dead-Lock schaltet sich nicht ein,
wenn eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.
Abb. 14
L0F0189
29DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

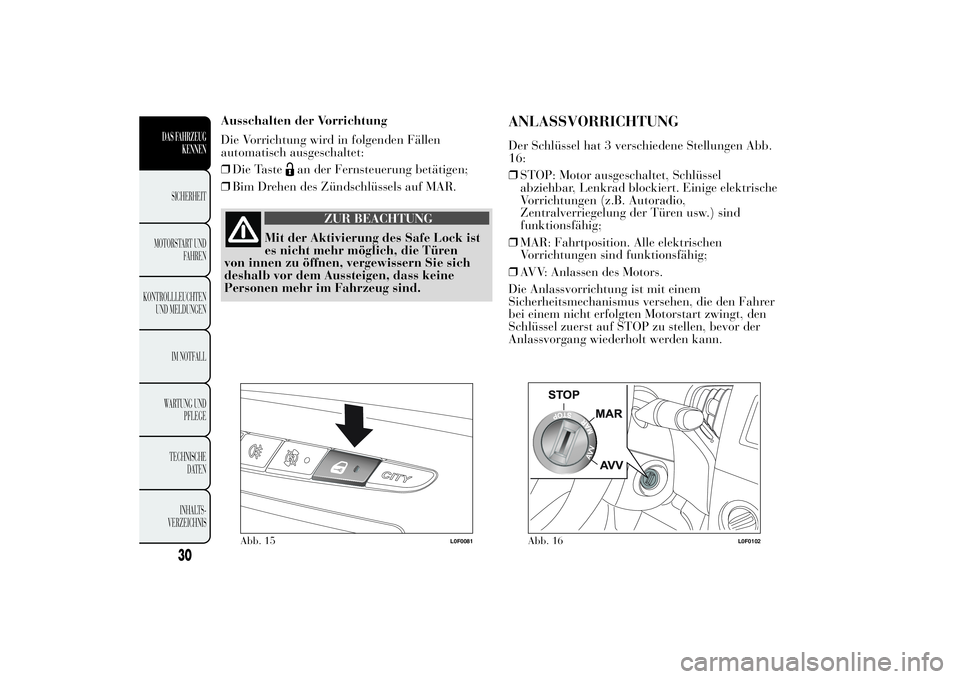

Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒Die Taste
an der Fernsteuerung betätigen;
❒Bim Drehen des Zündschlüssels auf MAR.
ZUR BEACHTUNG
Mit der Aktivierung des Safe Lock ist
es nicht mehr möglich, die Türen
von innen zu öffnen, vergewissern Sie sich
deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind.
ANLASSVORRICHTUNGDer Schlüssel hat 3 verschiedene Stellungen Abb.
16:
❒STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, die den Fahrer
bei einem nicht erfolgten Motorstart zwingt, den
Schlüssel zuerst auf STOP zu stellen, bevor der
Anlassvorgang wiederholt werden kann.
Abb. 15
L0F0081
Abb. 16
L0F0102
30
DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
