2012 Lancia Delta Návod na použitie a údržbu (in Slovak)

V NÚDZI207
4
Halogénové žiarovky obsahujú stlačený plyn, v prí-
pade rozbitia je možné, že vyletia kúsky skla. UPOZORNENIE Vnútorný povrch svetlometu sa môže jem-
ne orosiť: nejde o poruchu, ale v skutočnosti ide o prírodný jav,
ktorý je dôsledkom nízkej teploty a stupňa vlhkosti vzduchu;
po rozsvietení svetlometov sa rýchlo stratí. Prítomnosť kva-
piek vo vnútri svetla znamená vniknutie vody, obráťte sa na
Servisnú sieť Lancia.
UPOZORNENIE Keď je vonku chladné alebo vlhké poča-
sie alebo je po silnom daždi alebo je auto po umývaní, po-
vrch reflektorov alebo zadných svetiel sa môže zahmliť a/alebo
sa vytvoria kvapôčky v dôsledku kondenzácie na vnútornej
strane. Ide o prirodzený jav, zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška skla, to jednako neznačí
anomáliu a neovplyvňuje normálne fungovanie osvetľovacie-
ho zariadenia. Zahmlenie sa rýchlo stratí po rozsvietení sve-
tiel, počnúc stredom difuzéra, postupujúc k okrajom.
Halogénovými žiarovkami môžete manipulovať
iba a výlučne chytením kovových častí. Ak sa prie-
svitná guľa dostane do kontaktu s prstami, zníži
sa intenzita žiarenia a môže sa znížiť aj trvácnosť žia-
rovky. V prípade náhodného kontaktu vyčistite nádobku
navlhčenou handričkou v alkohole a nechajte osušiť.
Odporúča sa, ak je možné, uskutočniť výmenu žia-
roviek v Autorizovanom servise Lancia. Správne
fungovanie a orientácia vonkajších svetiel sú zá-
kladnými požiadavkami pre bezpečnú jazdu a rešpekto-
vanie predpisov stanovených zákonom.

208V NÚDZI
obr. 14L0E0084m
TYP Y SVETIEL obr. 14
Na vozidle sú nainštalované rôzne typy žiaroviek:
A Sklenené svetlá: sú vložené tlakom. Ak ich chcete vytiah-
nuť, je potrebné ich potrebné ťahať.
B. Bodové svetlá: ak ich chcete vytiahnuť, stlačte guľu, otoč-
te proti smeru hodinových ručičiek, a vytiahnite.
C Cylindrické lampy: na ich vytiahnutie, odpojte od prísluš-
ných kontaktov.
D. Halogénové svetlá: na odmontovanie žiarovky, odpojte
úchytky z prísušných bodov.
E. Halogénové žiarovky: na odstránenie svetla uvoľnite blo-
kovaciu pružinu od relatívneho miesta.

V NÚDZI209
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A –
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Plynová výbojka Xenonová
Žiarovky Typ Výkon Ref. obrázok
Predná poloha/Denné prevádzkové svetlá
Zadná poloha
Stretávacie
Diaľkové
Predné smerové svetlo
Zadné smerové svetlo
Bočné smerové svetlo
Stop
Tretie brzdové svetlo
Osvetlenie značky
Hmlové svetlomety
Zadné hmlové svetlo
Spätný chod
Stropné svietidlo predné (LED biele)
Zadné stropné svetlo
Stropné svetlo kufra/
odkladacia skrinka na predmety
Stropné svetlá na osvetlenie dverí pri vystupovaní

210V NÚDZI
VÝMENA VONKAJŠIEHO SVETLA
PREDNÉ OPTICKÉ SKUPINY obr. 15
Obsahujú žiarovky svetiel stretávacích, diaľkových a smero-
vacích. Umiestnenie žiaroviek je takéto:
A. Diaľkové svetlá;
B. Stretávacie svetlá;
C. Smerové svetlá STRETÁVACIE SVETLÁ
So žiarivkou
Pri výmene žiarovky postupujte nasledovne:
❍odložte ochranný kryt B-obr. 15;
❍odopnite strunku na zachytenie žiarovky A-obr.16;
❍odpojte elektrický konektor B;
❍vytiahnite žiarovku C a nahraďte ju;
❍namontujte novú žiarovku tak, aby sa zhodoval rez kovo-
vej časti s drážkami na parabole svetla, teda spojte konek-
tor B a zahákujte strunku na zachytenie žiarovky A;
❍namontujte správne ochranný kryt B-obr. 15.
obr. 15L0E0154mobr. 16L0E0155m

V NÚDZI211
4
S plynovými výbojkami (xenónové)
(iba pre niektoré verzie/trhy, podľa výbavy)
DIAĽKOVÉ SVETLÁ
So žiarivkou
Pri výmene žiarovky postupujte nasledovne:
❍odložte ochranný kryt A-obr. 15;
❍odopnite strunku na zachytenie žiarovky A-obr. 17;
❍odpojte elektrický konektor B;
❍vytiahnite žiarovku C a nahraďte ju;
❍namontujte novú žiarovku tak, aby sa zhodoval rez kovo-
vej časti s drážkami na parabole svetla, teda spojte konek-
tor B a zahákujte strunku na zachytenie žiarovky A;
❍namontujte správne ochranný kryt A-obr. 15.
obr. 17L0E0156m
Z dôvodu vyššieho napájacieho napätia smie prí-
padnú výmenu plynovej výbojky (xenónovej) usku-
točniť iba špecializovaný pracovník:nebezpečenstvo
smrti! Obráťte sa vždy na Autorizovaný servis Lancia.
S plynovými výbojkami (xenónové)
(iba pre niektoré verzie/trhy, podľa výbavy)
Z dôvodu vyššieho napájacieho napätia smie prí-
padnú výmenu plynovej výbojky (xenónovej) usku-
točniť iba špecializovaný pracovník:nebezpečenstvo
smrti! Obráťte sa vždy na Autorizovaný servis Lancia.

212V NÚDZI

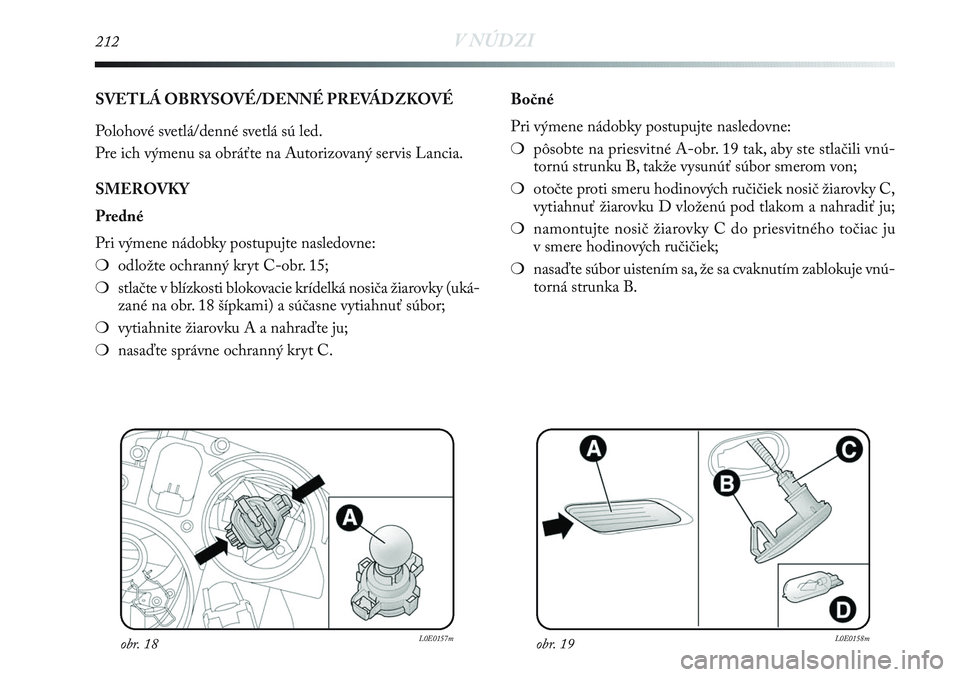

SVETLÁ OBRYSOVÉ/DENNÉ PREVÁDZKOVÉ
Polohové svetlá/denné svetlá sú led.
Pre ich výmenu sa obráťte na Autorizovaný servis Lancia.
SMEROVKY
Predné
Pri výmene nádobky postupujte nasledovne:
❍odložte ochranný kryt C-obr. 15;
❍stlačte v blízkosti blokovacie krídelká nosiča žiarovky (uká-
zané na obr. 18 šípkami) a súčasne vytiahnuť súbor;
❍vytiahnite žiarovku A a nahraďte ju;
❍nasaďte správne ochranný kryt C.Bočné
Pri výmene nádobky postupujte nasledovne:
❍pôsobte na priesvitné A-obr. 19 tak, aby ste stlačili vnú-
tornú strunku B, takže vysunúť súbor smerom von;
❍otočte proti smeru hodinových ručičiek nosič žiarovky C,
vytiahnuť žiarovku D vloženú pod tlakom a nahradiť ju;
❍namontujte nosič žiarovky C do priesvitného točiac ju
v smere hodinových ručičiek;
❍nasaďte súbor uistením sa, že sa cvaknutím zablokuje vnú-
torná strunka B.
obr. 18L0E0157mobr. 19L0E0158m

V NÚDZI213
4
HMLOVÉ SVETLÁ obr. 20
(pre verzie/trhy, kde je vo výbave)
Na výmenu žiaroviek hmlových svetlometov je nutné sa ob-
rátiť na Autorizovaný servis Lancia.
ZADNÉ SVETELNÉ JEDNOTKY
Na výmenu svetiel led predných optických skupín sa obráťte
na Autorizovaný servis Lancia.
SPIATOČKOVÉ SVETLÁ obr. 21
Na výmenu žiaroviek spiatočných svetiel je nutné sa obrátiť
na Autorizovaný servis Lancia. ZADNÉ HMLOVÉ SVETLÁ obr. 22
Na výmenu žiaroviek hmlovky pre spätný chod je potrebné
obrátiť sa na Autorizovaný servis Lancia.
obr. 20L0E0159mobr. 22L0E0161m
obr. 21L0E0160m

214V NÚDZI
SVETLÁ 3° STOP obr. 23
Na výmenu svetiel led 3° stop je nutné obrátiť sa na Autori-
zovaný servis Lancia.
OSVETLENIE ZNAČKY
Pri výmene žiarovky postupujte nasledovne:
❍pôsobte na bod poukazovaný šípkami a vytiahnite strop-
né svetlo A-obr. 24;
❍vytiahnite žiarovku B a nahraďte ju;
obr. 23L0E0162mobr. 25L0E0282m
obr. 24L0E0163m
