Page 185 of 224
6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
41AMPUL WATT DEÐERLERÝ
Ýç Lamba
(Varsa, Gözlük Kutusuz)
Arka Birleþik Dönüþ Siny. Lamb.
LambaFren/Arka Lamba
Geri Vites Lamb.
Araç Plaka Lambasý Parça Adý
Ön Sis Lambasý (Varsa)
Ön Park Lambasý
Far (Uzun/Kýsa)
Ön Sinyal Lambasý
Yan Sinyal Lambasý (Varsa)
Okuma Lambasý
(Varsa, Gözlük Kutulu)No.
7
8
9
10
11
G280A03HR-GAT
OHR072108L
Watt deðeri
27
5
60/55
21
5
10No.
1
2
3
4
5
6Watt deðeri
10
21
21/5
16
5 Parça AdýDuy Tipi
PG13
W2.1 x 9.5D
P43t-38
BA 15s
W2.1 x 9.5D
W2.1 x 9.5DDuy Tipi
S8.5/8.5
BA 15s
BAY 15d
W2.1 x 9.5D
W2.1 x 9.5D
Page 186 of 224

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
42
G200C01HR-GAT
Motor Bölümü
OHR072102L
NOT:
Bu kullaným kýlavuzunda yer alan sigorta paneli açýklamasý aracýnýza birebir uymayabilir.
Burada verilenler, baský tarihinde geçerlidir. Aracýnýzýn sigorta kutusunu incelerken, sigorta kutusu etiketine bakýnýz.
SÝGORTA PANELÝ
AÇIKLAMASI
AMPER SEMBOLKORUNAN DEVRE
D4CB / D4BB & Euro 2: M/B Baðl. Kutusu (Röle. 3), D4BB & Euro 1: Kýzd. Kutusu
Alternatör (B+), I/P Sigorta & Röle Kutusu (Sigorta - F7, F12, F14)
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 4), Kontak Svici
Motor Kontrol Rölesi
MOTOR SÖLÜMÜ Baðlantý Kutusu (Sigorta - F16, F17, F18, F19), I/P Sigorta & Röle Kutusu
(Sigorta - F29, F30, F31, Güç Soketi F3)
I/P Sigorta & Röle Kutusu (Sigorta - F1, F16, Arka Lamba Rölesi)
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 6)
-
-
-
-
I/P Sigorta & Röle Kutusu (Fan Rölesi)
-
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 5)
Alternatör
Stop Lambasý Svici, Stop Sinyal Rölesi
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 1)
MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 2)
-
D4CB : ECM
D4CB : ECM, Immobilizer Modülü
D4CB : M/B Baðl. Kutusu (Röle. 2, Röle 6), Giriþ Ölçüm Valfi, Stop Lamb. Svici
D4CB : VGT Aktüatörü, MOTOR SÖLÜMÜ Baðlantý Kutusu (Röle. 3)
Page 187 of 224

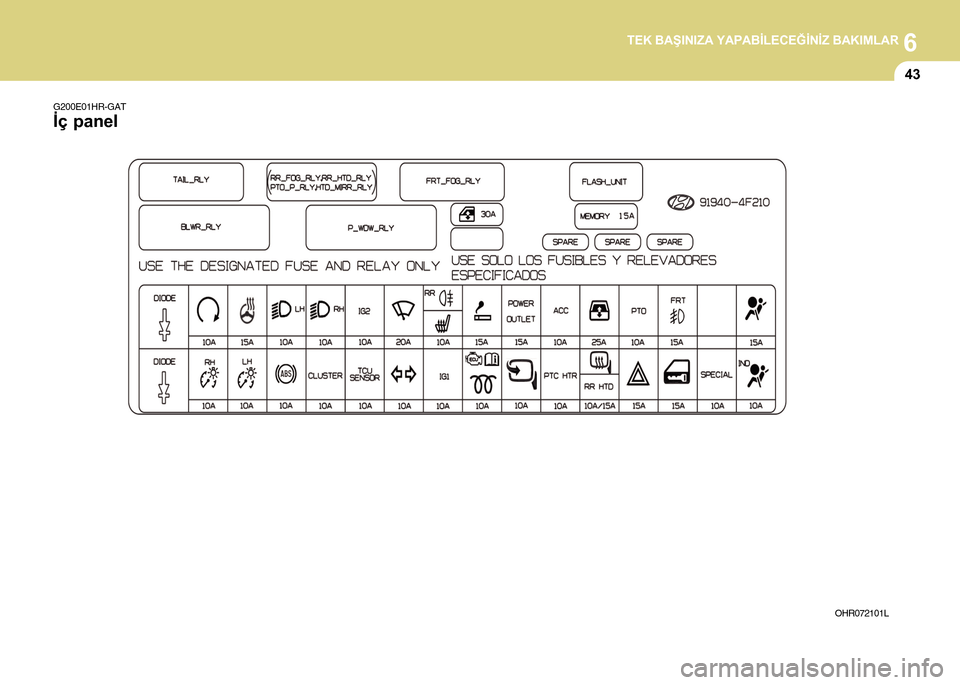

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
43
G200E01HR-GAT
Ýç panel
OHR072101L
Page 188 of 224

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
44
AMPER SEMBOLKORUNAN DEVREElektrikli Cam Rölesi
Kabin lambasý, Kapý Uyarý Svici, Ses Sistemi, ETACM, Gösterge paneli, Veri hattý soketi, Kabin Lambasý (Çiftli Kabinli)
Kýzdýrma Kontrol Modülü (D4BB), E/R Baðlantý Kutusu (Röle. 4)
-
Far SOL, Gösterge Paneli
Far SAÐ
Isýtýcý Kontrol Düðmesi, ETACM, Far Yükseklik Ayar Svici, Fan Rölesi, Ön Sis Lambasý Rölesi, E/R Baðlantý Kutusu (Röle 5), Far Yükseklik Ayar Sistemi
Aktüatörü SOL/SAÐ
Silecek Motoru, Çok Fonksiyonlu Kol (Silecek Kolu) (FASILALI)
Arka Sis LambasI Rölesi
Çakmak
-
Ses Sistemi, ETACM
-
Ön Sis Lambasý Rölesi -
Gösterge Paneli, Sürücü Otomatik Cam Svici, Arka Buðu Çözücü Svici, Far Yükseklik Ayar Sistemi Svici, Isýtýcý kontrol Svici
Konum Lambasý Sað, Arka Grup Lambasý Sað, Plaka Lambasý (Standart), Dörtlü Flaþör Svici, Ses Sistemi, Arka Buðu Çözücü Svici, Isýtýcý kontrol Svici,
Gösterge Paneli, Far Yükseklik Ayar Sistemi Svici, Sürücü Otomatik Cam Açma Svici
Konum Lambasý SOL, Arka Grup Lambasý SOL, Plaka Lambasý (Çiftli)
-
Gösterge Paneli, Ön Uyarma Rezistörü
ECM (D4BH/D4CB), Hava Akýþ Sensörü (D4CB)
Page 189 of 224
6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
45
AMPER SEMBOLKORUNAN DEVREDörtlü Flaþör Svici(T/SIG), Geri Vites Lambasý Svici
ETACM
Yakýt Kesme Solenoidi, Kýzdýrma Kontrol Modülü (D4BB), Yakýt Filtresi Uyarý Sensörü, EGR Solenoid Valfi (D4BB), Röle 3 (D4BB)
EGR Solenoid Valfi, Hava Akýþ Sensörü, Yakýt Filtresi Uyarý Sensörü (D4CB), Nötr Sviç (D4BH)
Isýtýcý Kontrol Svici
Arka Buðu Çözücü Rölesi (D4BB)
Dörtlü Flaþör Düðmesi
Sürücü Kapý Kilidi Aktüatörü
Araç Hýz Sensörü, E/R Baðlantý Kutusu (Kondenser Fan Rölesi)
Arka Buðu Çözücü Rölesi
Page 190 of 224
Page 191 of 224
Emisyon Kontrol Sistemi.............................................. 7-2
Katalitik Konvertör......................................................... 7-2
EGR Sistemi................................................................ 7-4
7
EMÝSYON KONTROL SÝSTEMÝ
7
Page 192 of 224

7EMÝSYON KONTROL SÝSTEMÝ
2
H020D03HR-GAT
(Varsa)
EMÝSYON KONTROL
SÝSTEMÝ
H010A01HR-GAT
(Varsa)
Hyundai'niz bulunduðunuz bölgenin
emisyon kontrol yönetmeliklerini karþý-
layacak þekilde tasarlanmýþ emisyon
kontrol sistemine sahiptir.
Emisyon kontrol sistemlerinin normal
olarak çalýþtýðýndan emin olmak için,
aracýnýzýn bu kullanma kýlavuzunda be-
lirtilen þekilde HYUNDAI yetkili servisi
tarafýndan periyodik bakýmlarýnýn ger-
çekleþtirilmesini öneririz.
KATALÝTÝK KONVERTÖR
!UYARI:
Egzoz sistemi ve katalitik konvertör
sistemi, motor çalýþýrken veya mo-
tor kapatýldýktan hemen sonra çok
sýcaktýr. Egzoz sisteminden ve kata-
litik konvertör sisteminden uzak du-
runuz, yanabilirsiniz.
Ayrýca, egzoz sistemi etrafýndaki
ýsý emiciyi çýkarmayýnýz, aracýn altý-
ný sýzdýrmaz yapmayýnýz veya ara-
cý korozyon kontrolü amacýyla kap-
lamayýnýz. Bazý koþullarda yangýn
tehlikesi olabilir. Egzoz emisyon kontrol sistemi
Egzoz Emisyon Kontrol Sistemi araç
performansýnýn en üst seviyede olmasýný
saðlarken, egzoz emisyonlarýný kontrol
eden çok verimli bir sistemdir.Araç modifikasyonlarý
Bu araçta modifikasyon yapýlmamalýdýr.
Aracýnýza yapacaðýnýz modifikasyon-
lar onun performansýný, güvenliði ve da-
yanýklýlýðýný etkileyebilir, hatta yasal gü-
venlik ve emisyon kurallarýna da aykýrý
olabilir.
Ayrýca, modifikasyondan kaynaklanan
hasar veya performans sorunlarý garanti
kapsamýnda deðildir.
o Ýzin verilmeyen elektrikli cihazlar kul-
lanýrsanýz, bu durum aracýn anormal
çalýþmasýna, kablo hasarýna, akünün
boþalmasýna veya yangýna neden
olabilir. Ýzin verilmeyen elektronik ci-
hazlarý, güvenliðiniz için kullanma-
yýnýz.
