2012 FIAT PUNTO Kezelési és karbantartási útmutató (in Hungarian)

FIGYELMEZTETÉS A háttámla megfelelő
beakadását a kireteszelő karokon lévő „pi-
ros csík” eltűnése jelzi 4. ábra. Ha lát-
ható a „piros csík”, az azt jelzi, hogy a hát-
támla nem akadt be, rögzítése nem
megfelelő. A háttámlák visszaállításakor
mindig győződjünk meg azok biztonságos
reteszelődéséről, amit a rögzítőszerkezet
kattanása jelez.
FIGYELMEZTETÉS A háttámlák előre-
döntése utáni normál pozícióba való visz-
szaállítását követően mindig rendezzük
el a biztonsági öveket a használatra kész
pozícióba.INDÍTÁS
ÉS VEZETÉS
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
93
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
4. ábraF0M0042m
Gondoljunk arra is, hogy erős
ütközés esetén a hátsó uta-
sok előreesése, ha nem viselnek be-
csatolt biztonsági övet , komoly ve-
szélyt jelenthet nem csak saját maguk,
hanem az első üléseken utazókra is.
FIGYELEM
Ügyeljünk a háttámla meg-
felelő rögzítésére mindkét ol-
dalon, mert az hirtelen fékezés ese-
tén előrelendülve az utasok sérülését
okozhatja.
FIGYELEM
S.B.R. RENDSZER
A jármű rendelkezik S.B.R. (Seat Belt Re-
minder) rendszerrel, amely hangjelzést ad
ki, és a műszerfalon fényjelzés gyullad meg
<, figyelmeztetve (egyes változatoknál és
piacokon),a vezetőt a biztonsági öve be-
csatolására.
Az akusztikus figyelmeztetés végleges ki-
kapcsolása érdekében forduljunk egy Fi at
márkaszervizhez.

ÖVFESZÍTŐK
A biztonsági övek által nyújtott védelmet
még hatásosabbá teszik az elülső övfeszí-
tő berendezések, amelyek erős ütközés
esetén azonnal, néhány centiméterrel visz-
szahúzzák a biztonsági övet. A heveder így
erősebben szorul a vezető vagy az utas tes-
tére, ezáltal korlátozza annak előreesését.
A felcsévélő szerkezet blokkolása jelzi azt,
hogy az övfeszítő működésbe lépett, és
ezután a heveder még kézzel segítve sem
húzható vissza.
FIGYELMEZTETÉS Az övfeszítő akkor
biztosítja a leghatékonyabb védelmet, ha
a heveder szorosan simul viselőjének
mellkasára és medencéjére.
Aktiválódáskor az övfeszítő egy kevés,
füstszerű port is kibocsát. Ez a füst nem
ártalmas az egészségre, és nem utal tűz
keletkezésére.
Az övfeszítő szerkezete nem igényel sem-
milyen karbantartást vagy kenést.
Bármilyen beavatkozás vagy módosítás az
övfeszítő szerkezeten annak működés-
képtelenségét okozhatja.
Ha víz vagy sár került a szerkezet belse-
jébe (árvíz, tengeri hullámverés stb. ese-
tén), a berendezést haladéktalanul ki kell
cseréltetni.BIZTONSÁGI ÖV
ERŐHATÁROLÓK
Baleset esetén az utasok passzív bizton-
ságának további növelésére az elülső biz-
tonsági övek visszacsévélő szerkezete erő-
határolóval van ellátva, amely berendezés
frontális ütközés esetén megfelelően ada-
golja a biztonsági övek által a mellkasra és
a vállakra kifejtett erőhatást.
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
INDÍTÁS
ÉS VEZETÉS
94
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
Az övfeszítő csak egyetlen al-
kalommal használható. Ha
az övfeszítő aktiválódott , cseréltessük
ki egy Fi at márkaszervizben. A be-
rendezés hatásos élettartama a kesz-
tyűtartó belsejében található címkén
van feltüntetve, amelynek elérése
előtt a szerkezetet ki kell cseréltetni
egy Lancia márkaszervizben.
FIGYELEM
Erős ütésekkel, rázkódással
vagy hevítéssel (100 °C felett ,
max. 6 óráig) járó műveletek
az övfeszítő környékén káro-
síthatják azt , vagy kiválthatják a szer-
kezet aktiválódását . A rossz utaktól,
úthibáktól származó vibráció vagy
a járdaszélhez stb. való véletlen ütkö-
zés nem hat az övfeszítő kioldó szer-
kezetére. Mindenesetre bármilyen
probléma esetén forduljunk egy Fi at
márkaszervizhez.

ÁLTALÁNOS TUDNIVALÓK
A BIZTONSÁGI ÖVEK
HASZNÁLATÁRÓL
A vezető kötelessége betartani (és betar-
tatni a gépkocsiban utazókkal is) a helyi tör-
vényeknek a biztonsági övek megfelelő
használatára vonatkozó előírásait. Elindu-
lás előtt mindig kapcsoljuk be a biztonsági
öveket.A biztonsági övet a kismamáknak is köte-
lező viselni: ugyanis baleset esetén a sé-
rülés kockázata számukra és a születen-
dő gyermek számára is sokkal kisebb, ha
becsatolják az övet.Természetesen a kismamáknak az öv al-
só ágát egészen lent, a medence fölött és
a has alatt kell vezetni 5. ábra.INDÍTÁS
ÉS VEZETÉS
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
95
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
5. ábraF0M0043m6. ábraF0M0044m7. ábraF0M0045m
Mindig ügyeljünk arra, hogy
a heveder ne legyen megcsa-
varodva. Az öv felső ágának a vállon
és a mellkason, átlósan kell elhelyez-
kednie. Az alsó rész a 6. ábra szerint
szorosan illeszkedjen a medencére, és
ne az utas hasán fusson. A ruháza-
ton ne viseljünk olyan tárgyakat (csi-
peszek, csatok stb.), amelyek akadá-
lyozzák az öv illeszkedését a testre.
FIGYELEM

A BIZTONSÁGI ÖVEK
KARBANTARTÁSA
A biztonsági övek megfelelő karbantartása
érdekében jegyezzük meg a következőket:
❒Mindig ügyeljünk arra, hogy a heveder
ne legyen megcsavarodva, hanem simán
feküdjön, és akadálytalanul tudjon le- és
felcsévélődni;
❒Komolyabb baleset után cseréljük ki az
akkor használt öveket még akkor is, ha
nem látszanak sérültnek. Mindig cse-
réljük ki az öveket, ha azok övfeszítője
aktiválódott;
❒az övek semleges mosószeres vagy szap-
panos vízzel kimoshatók, majd árnyékos
helyen szárítandók. A tisztításhoz erős
mosószert, fehérítő vagy színező anya-
gokat, vegyi oldószereket nem szabad
használni, mert ezek a heveder szálait
gyengíthetik;
❒ügyeljünk arra, hogy víz ne kerüljön
a feltekercselő dobok belsejébe, mert
az veszélyezteti a szerkezet működését;
❒cseréljük ki az öveket akkor is, amikor
látható kopásnyomokat, vágásokat ész-
lelünk a hevedereken.
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
INDÍTÁS
ÉS VEZETÉS
96
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
Az övfeszítő akkor biztosítja
a leghatékonyabb védelmet ,
ha egyenesen, hátunkat a háttámlá-
nak támasztva ülünk, és a heveder
szorosan simul a mellkasra és a me-
dencére. Mindig kapcsoljuk be a biz-
tonsági öveket , az első és a hátsó ülé-
seknél egyaránt . A biztonsági övek
becsatolását elmulasztva közlekedés
esetén nagymértékben nő a súlyos és
halálos baleseti sérülések kockázata.
FIGYELEM
Szigorúan tilos a biztonsági
öv és az övfeszítő szerkezeté-
be való beavatkozás, megbontás vagy
az alkatrészek ki- és szétszerelése.
Bárminemű beavatkozást csak a szak-
szervizek arra kiképzett személyzete
végezhet . Bármilyen probléma esetén
forduljunk egy Fi at márkaszervizhez.
FIGYELEM
Ha a biztonsági övek erős
igénybevételnek voltak kité-
ve, pl. egy ütközéses baleset követ-
keztében, ki kell cserélni a teljes biz-
tonsági öveket , a felerősítő elemeket
és a csavarokat is, továbbá az övfe-
szítőket , még akkor is, ha nincs lát-
ható károsodásuk, mert a heveder el-
veszíthette a megfelelő szilárdságát .
FIGYELEM
Mindegyik övet egyszerre
csak egy személy használ-
hatja: tehát az utas soha nem szállít-
hat gyermeket ölben úgy, hogy egy,
közös biztonsági övet használnak. Ál-
talában semmilyen tárgyat ne vegyünk
ölbe az ülésen, az öv alá fűzve.
FIGYELEM

A baleseti sérülések elleni optimális vé-
delem érdekében a gépkocsiban minden
személynek ülve és a megfelelő védőbe-
rendezést használva kell utaznia.
Ez fokozottan érvényes a gyermekek szál-
lítására.
A 2003/20/EU számú irányelv szerint ezek
az előírások az Európai Unió minden or-
szágában kötelező jelleggel érvényesek.
Testükhöz képest a gyermekek feje na-
gyobb és súlyosabb, mint a felnőtteké,
emellett a gyermekek izom- és csont-
rendszere sem fejlődött még ki teljesen.
Mindez szükségessé teszi, hogy a gyer-
mekek esetében olyan védőfelszerelést al-
kalmazzunk, amely különbözik a felnőttek
biztonsági övétől. A legjobb védőeszközök kifejlesztésére
irányuló kutatások eredményeit haszno-
sító, ECE-R44 jelű Európai Szabvány elő-
írása a gyermeküléseket öt csoportba
osztja:
0. csoport 10 kg testsúlyig
0+. csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúly
2. csoport 15 - 25 kg testsúly
3. csoport 22 - 36 kg testsúly
A csoportok részleges átfedése azért
szükséges, mert kereskedelemben kapha-
tó egyes gyermekülések több súlycso-
portot is átfoghatnak.
INDÍTÁS
ÉS VEZETÉS
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
97
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
GYERMEKEK BIZTONSÁGOS SZÁLLÍTÁSA
Minden gyermek visszatartó eszközön fel
kell tüntetni a homologizációs adatokat
és az ellenőrzési jelzést; ezt egy, a gyer-
meküléshez szilárdan rögzített táblának
kell tartalmaznia, amelyet szigorúan tilos
eltávolítani.
1,50 m-nél magasabb gyermekek a védő-
felszerelések szempontjából felnőttnek
számítanak, így a normál biztonsági övet
kell viselniük.
A Lineaccessori Fi at tartozékok választé-
kából rendelhetők gyermekülések mind-
egyik súlycsoport számára. Ajánlatos ezek
közül választani, mivel speciálisan a Fi at
gyártmányú gépkocsik számára vannak
kialakítva.

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
INDÍTÁS
ÉS VEZETÉS
98
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG

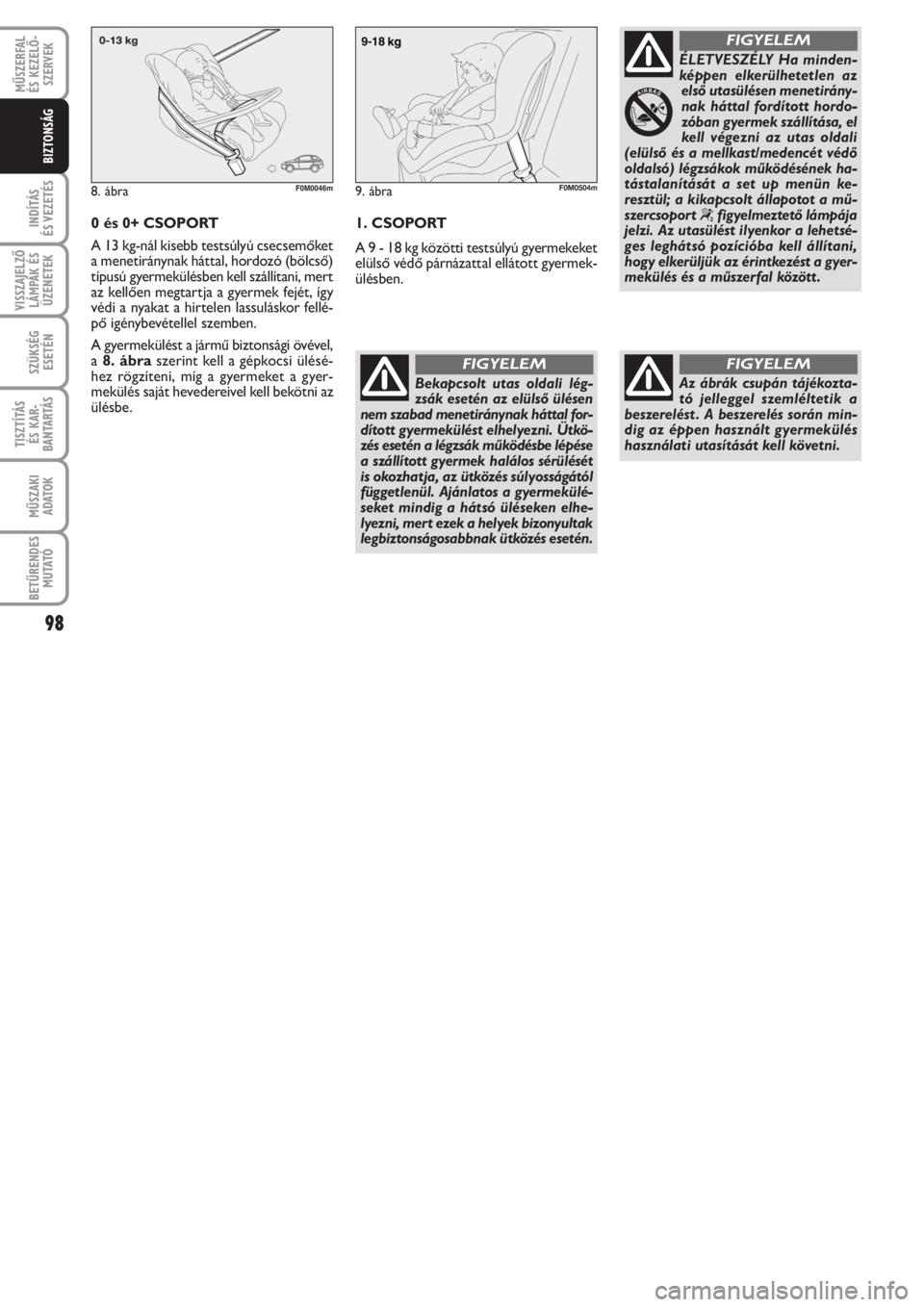

0 és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú csecsemőket
a menetiránynak háttal, hordozó (bölcső)
típusú gyermekülésben kell szállítani, mert
az kellően megtartja a gyermek fejét, így
védi a nyakat a hirtelen lassuláskor fellé-
pő igénybevétellel szemben.
A gyermekülést a jármű biztonsági övével,
a 8. ábraszerint kell a gépkocsi ülésé-
hez rögzíteni, míg a gyermeket a gyer-
mekülés saját hevedereivel kell bekötni az
ülésbe.
Bekapcsolt utas oldali lég-
zsák esetén az elülső ülésen
nem szabad menetiránynak háttal for-
dított gyermekülést elhelyezni. Ütkö-
zés esetén a légzsák működésbe lépése
a szállított gyermek halálos sérülését
is okozhatja, az ütközés súlyosságától
függetlenül. Ajánlatos a gyermekülé-
seket mindig a hátsó üléseken elhe-
lyezni, mert ezek a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
FIGYELEM
ÉLETVESZÉLY Ha minden-
képpen elkerülhetetlen az
első utasülésen menetirány-
nak háttal fordított hordo-
zóban gyermek szállítása, el
kell végezni az utas oldali
(elülső és a mellkast/medencét védő
oldalsó) légzsákok működésének ha-
tástalanítását a set up menün ke-
resztül; a kikapcsolt állapotot a mű-
szercsoport
“figyelmeztető lámpája
jelzi. Az utasülést ilyenkor a lehetsé-
ges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a gyer-
mekülés és a műszerfal között .
FIGYELEM
8. ábraF0M0046m
1. CSOPORT
A 9 - 18 kg közötti testsúlyú gyermekeket
elülső védő párnázattal ellátott gyermek-
ülésben.
Az ábrák csupán tájékozta-
tó jelleggel szemléltetik a
beszerelést . A beszerelés során min-
dig az éppen használt gyermekülés
használati utasítását kell követni.
FIGYELEM
9. ábraF0M0504m

INDÍTÁS
ÉS VEZETÉS
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
99
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
10. ábraF0M0048m
2. CSOPORT
A 15 - 25 kg közötti testsúlyú gyermekeket
a gyermekülésbe a jármű biztonsági övei-
vel, közvetlenül kell bekötni 10. ábra.
A gyermekülés célja az, hogy a biztonsági
öv pozíciójának megfelelő testhelyzetet biz-
tosítson a gyermek számára, azaz hogy az
öv felső része átlósan a mellkason (és ne
a nyakon), az alsó, vízszintes része a me-
dencén (és ne a hason) helyezkedjen el.
Az ábra csupán tájékoztató
jelleggel szemlélteti a besze-
relést . A beszerelés során mindig az
éppen használt gyermekülés haszná-
lati utasítását kell követni.
FIGYELEM
A 0. és 1. csoportba tartozó
gyermekülések egyes típu-
sain a gépkocsi biztonsági öveivel va-
ló rögzítést szolgáló, hátsó csatlako-
zó elemek és a gyermek beszíja-
zására szolgáló, saját hevederek ta-
lálhatók. Nem megfelelő beszerelés
esetén a viszonylag súlyos gyermek-
ülések veszélyesek lehetnek (pl. ha
párnát helyezünk az ülés és a jármű
biztonsági öve közé). Szigorúan tart-
suk be az éppen használt gyermek-
ülés szerelési útmutatásait .
FIGYELEM
3. CSOPORT
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális ülésmagasítók,
amik biztosítják a biztonsági öv szabályos
felhelyezését.
A 11. ábraa gyermek megfelelő elhe-
lyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek ugyan-
úgy viselhetik a biztonsági övet, mint
a felnőttek.
11. ábraF0M0049m
Az ábra csupán tájékoztató
jelleggel szemlélteti a besze-
relést . A beszerelés során mindig az
éppen használt gyermekülés haszná-
lati utasítását kell követni.
FIGYELEM

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERÁLIS
GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió legújabb, 2000/3/EK számú, a gépkocsikba sze-
relhető gyermekülésekre vonatkozó irányelvének az alábbi táblázat szerint:A gyermekek szállításakor
betartandó biztonsági szabályok
összefoglalása:
1) A gyermekülést a hátsó ülésre ajánla-
tos szerelni, mert ütközés esetén az a leg-
védettebb hely a gépkocsiban.
2) Ha az utas oldali első légzsák működ-
tetése kikapcsolható, az utasülésre sze-
relhető gyermekülés elhelyezésekor min-
dig ügyeljünk a légzsák hatástalanítására,
amit a műszercsoporton folyamatosan vi-
lágító, borostyánsárga színű figyelmeztető
fény jelez.
3) A gyermekülés beszerelésekor mindig
a gyártó által megadott utasítások szerint
járjunk el, amelyeket a gyártó köteles mel-
lékelni a gyermeküléshez. Őrizzük ezeket
a gépkocsi dokumentumaival és a jelen ké-
zikönyvvel együtt. Ne használjunk kezelé-
si útmutató nélküli, használt gyermekülést.
4) Mindig ellenőrizzük a gyermekülés biz-
tonságos elhelyezését a rögzítő hevede-
rek meghúzásával.
5) Minden gyermekülés szigorúan egy-
személyes; soha ne ültessünk egyszerre
két gyermeket az ülésbe.
6) Mindig ellenőrizzük, hogy a biztonsá-
gi öv hevedere ne feküdjön a gyermek nya-
kára.
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
INDÍTÁS
ÉS VEZETÉS
100
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
BIZTONSÁG
Utas Utas Utas
Csoport Súlykategória els hátsó hátsó
középs (●)
0, 0+ csoport 13 kg-ig U (▼)U *
1. csoport 9-18 kg U (▼)U *
2. csoport 15-25 kg U (▼)U *
3. csoport 22-36 kg U (▼)U *
Jelmagyarázat:
U = megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez
az európai ECE-R44 szabvány szerint.
(
▼) azoknál a változatoknál, ahol az utasülés magasságban nem állítható, a háttámlát
teljesen függőleges helyzetben kell tartani.
* A hátsó középső ülésre semmilyen típusú gyermekülés nem szerelhető.
(
●) Egyes veruiók/piacok esetén, egyes változatoknál.
