2012 CITROEN JUMPER MULTISPACE Priručnik (in Serbian)

23


Otvori

SPREMNI ZA POLAZAK
2

Uvek je moguće otvaranje vrata sa
unutrašnje strane.

Zaštita od krađe

Svetlosni pokazivač komande :


- treperi kada su vrata
zaključana, vozilo stoji i motor
je isključen,

- on se pali kada su vrata
zaključana, a kontakt je
uspostavljen.
Sistem automatski zaključava sva
vrata čim brzina vozila dostigne
približno 10 km/h.


Uključenje/isključenje funkcije

Kada je kontakt uspostavljen, izvršite
dug pritisak na ovaj taster da biste
uključili ili isključili ovu funkciju.



Pokazivač otvorenih vrata

Ako se ovaj pokazivač upali,
proverite da li su sva vrata u
kabini, zadnja ili bočna pravilno
zatvorena.

BOČNA KLIZNA VRATA

Ako je vaše vozilo njima opremljeno,
nemojte otvarati leva
bočna klizna vrata
jer postoji opasnost od oštećenja kapka za
gorivo prilikom dosipanja goriva.
Možete zaključati ova vrata radi veće
bezbednosti dece.
Pazite da ne prepunite prostor koji zauzima
šina vrata u tovarnom delu, da ne biste
ometali pravilno klizno kretanje vrata.

24


Otvori



Sa spoljašnje strane

Povucite ručku ka vama, a zatim unazad. Kada je kontakt uspostavljen,
lampica se pali, praćena porukom
na ekranu.
Ovaj uređaj je nezavisan od komande
centralizovanog zaključavanja.




Sa unutrašnje strane

Da biste otključali ili otvorili vrata, pogurajte
ručku ka nazad. Pazite da vrata budu
potpuno otvorena da bi uređaj za blokiranje
otvorenog položaja bio aktivan.


Zaključavanje/električni uređaj za
bezbednost dece
On sprečava otvaranje, sa unutrašnje
strane, bočnih kliznih vrata.


Pravilno korišćenje

Nemojte voziti sa otvorenim bočnim kliznim
vratima.
Izvucite uvek ključ iz kontakt brave kada
napuštate vozilo, čak i na kratko.
Prilikom svakog uspostavljanja kontakta,
proverite da li je uključen uređaj za
bezbednost dece (upaljena sijalica).


U slučaju jakog udara elektronski sistem za
zaštitu dece se automatski gasi.







Postupak u slučaju kvara
akumulatora

Vrata suvozača i vrata putnika pozadi
U slučaju kvara akumulatora ili centralnog
zaključavanja, koristite bravu da biste
mehanički zatvorili vrata.


- Da biste otvorili vrata i izašli iz vozila,
povucite unutrašnju komandu.

- D abiste zaključali vrata, uvucite ključ
u bravu, koja se nalazi na stubu vrata,
zatim ga okrenite za osminu kruga
.


Vrata vozača


- Uvucite ključ u bravu, zatim ga okrenite
u desno da zaključate ili u levo da
otključate.

25


Otvori

SPREMNI ZA POLAZAK
2

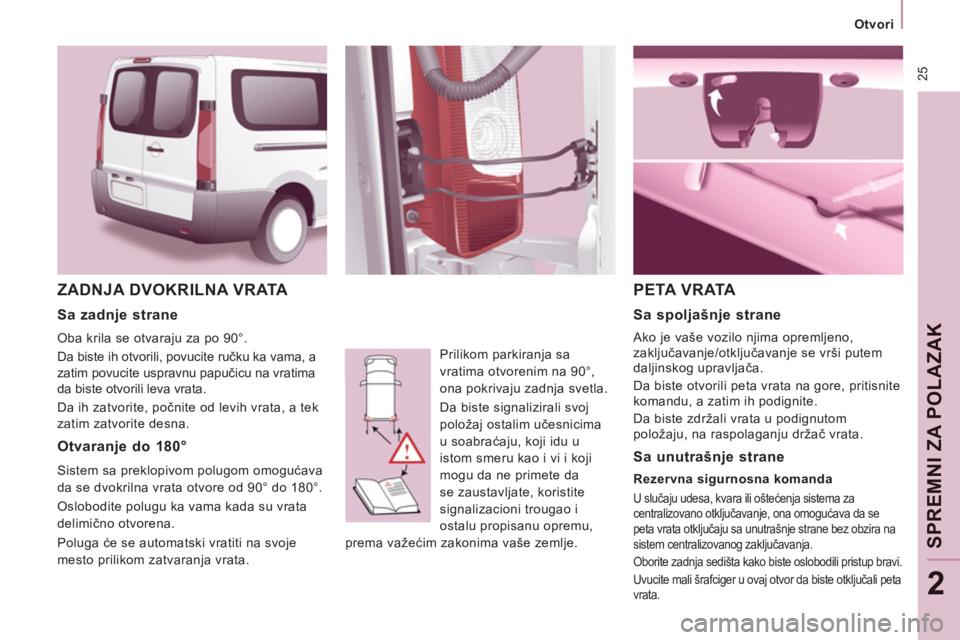

ZADNJA DVOKRILNA VRATA

Prilikom parkiranja sa
vratima otvorenim na 90°,
ona pokrivaju zadnja svetla.
Da biste signalizirali svoj
položaj ostalim učesnicima
u soabraćaju, koji idu u
istom smeru kao i vi i koji
mogu da ne primete da
se zaustavljate, koristite
signalizacioni trougao i
ostalu propisanu opremu,
prema važećim zakonima vaše zemlje.
PETA VRATA


Sa zadnje strane

Oba krila se otvaraju za po 90°.
Da biste ih otvorili, povucite ručku ka vama, a
zatim povucite uspravnu papučicu na vratima
da biste otvorili leva vrata.
Da ih zatvorite, počnite od levih vrata, a tek
zatim zatvorite desna.


Otvaranje do 180°

Sistem sa preklopivom polugom omogućava
da se dvokrilna vrata otvore od 90° do 180°.
Oslobodite polugu ka vama kada su vrata
delimično otvorena.
Poluga će se automatski vratiti na svoje
mesto prilikom zatvaranja vrata.

Sa spoljašnje strane

Ako je vaše vozilo njima opremljeno,
zaključavanje/otključavanje se vrši putem
daljinskog upravljača.
Da biste otvorili peta vrata na gore, pritisnite
komandu, a zatim ih podignite.
Da biste zdržali vrata u podignutom
položaju, na raspolaganju držač vrata.


Sa unutrašnje strane


Rezervna sigurnosna komanda

U slučaju udesa, kvara ili oštećenja sistema za
centralizovano otključavanje, ona omogućava da se
peta vrata otključaju sa unutrašnje strane bez obzira na
sistem centralizovanog zaključavanja.
Oborite zadnja sedišta kako biste oslobodili pristup bravi.
Uvucite mali šrafciger u ovaj otvor da biste otključali peta
vrata.

26


Vozačko mesto


INSTRUMENT TABLA



1.
Kilometar-sat/milje.

2.
Ekran.

3.
Nivo goriva, temperatura rashladne
tečnosti.

4.
Obrtomer.

5.
Reostat osvetljenja instrument table.

6.
Vraćanje na nulu dnevno pređene
kilometraže/indikator održavanja.


Pokazivač na instrument tabli



- Limiter/regulator brzine.

- Pređeni kilometri/milje.

- Pokazivač održavanja, indikatori
nivoa motornog ulja, ukupno pređenih
kilometara/milja.

- Prisustvo vode u filteru za naftu.

- Predgrevanje dizel motora.

- Inikator prelaska na viši stepen prenosa.



Lampica i komande na krovnoj
pregradi


- Pokazivač isključenja vazdušnog
jastuka.

- Komande grejača sedišta vozača/
suvozača (verzija sa 2 prednja sedišta).

- Komanda uključenja/isključenja
ventilacije u zadnjem delu.

VOZAČKO MESTO

27


Vo z ačko mesto

SPREMNI ZA POLAZAK
2

PODEŠAVANJE SATA


- okrenite ka desno da biste povećali sate
(zadržite pritisnut desni taster da biste
dobili brzo smenjivanje brojeva),

- okrenite ka levo : 24 H ili 12 H se
prikazuju,

- okrenite ka desno da biste odabrali mod
24 H ili 12 H,

- okrenite taster na levo da biste završili
podešavanje sata.
Nakon poribližno 30 sekundi bez delovanja
na taster, pokazivač se vraća na uobičajeni
prikaz.


Centralna konzola sa ekranom

Centralna konzola bez ekrana
Da biste podesili sat i datum koji se
prikazuju na ekranu, pogledajte rubriku 9,
deo "Podešavanje datuma i sata".
Instrument tabla bez ekrana

Da biste podesili sat na
instrument tabli, koristite levi
taster, a zatim izvršite potrebne
operacije sledećim redosledom :


- okrenite taster ka levo : minute trepere,

- okrenite ka desno da biste povećali
minute (zadržite pritisnut desni taster da
biste dobili brzo smenjivanje brojeva),

- okrenite ka levo : sati trepere, Prikazivanje sata zavisi od
modela (verzije). Pristup Datumu
je moguć samo kada verzija
modela ima funkciju datuma.

Vozačko mesto


LAMPICE

Prilikom svakog startovanja : pali se serija pokazivača, vrši se automatska provera stanja vozila. Oni se gase kroz nekoliko trenutaka.
Kada motor radi : pokazivač postaje upozorenje ako je ostao stalno upaljen ili ako treperi. Ovo prvo upozorenje može biti praćeno zvučnim
signalom i porukom na ekranu.
Nemojte zanemarivati ova upozorenja.

Pokazivač
je
znak
Rešenje-akcija



STOP upaljen, povezan
je sa još nekim
pokazivačem i
praćen porukom
na ekranu. velike nepravilnosti povezane
sa lampicama za "Nivo kočione
tečnosti", "Pritisak i temperatura
motornog ulja", "Temperatura
rashladne tečnosti",
"Elektronska raspodela
kočenja", "Servo-upravljač".
Zaustavljanje je obavezno, parkirajte vozilo, prekinite
kontakt i pozovite ovlašćeni servis mreže CITROËN
ili
stručni servis

.




Parkirna
kočnica/Nivo
kočne tečnosti/
REF upaljen. podignute ili nepravilno
spuštene parkirne kočnice. Otpustite kočnicu i lampica će se ugasiti.
upaljen. nedovoljnog nivoa tečnosti. Dospite kočionu tečnost koja ima CITROËN preporuke.
ostao upaljen,
iako je nivo
dobar i povezan
sa ABS -om. nepravilnosti u radu elektronske
raspodele kočenja.
Zaustavljanje je obavezno, parkirajte vozilo,
isključite kontakt i pozovite mrežu CITROËN ili
stručni servis .




Pritisak i
temperatura
motornog ulja upaljen u vožnji. nedovoljnog pritiska ili povišene
temperature. Parkirajte se, prekinite kontakt i ostavite da se motor
ohladi. Vizuelno proverite nivo. Rubrika 6, deo "Nivoi".
ostao upaljen,
iako je nivo
dobar. veće nepravilnosti. Pozovite mrežu CITROËN ilistručni servis.

29


Vo z ačko mesto

SPREMNI ZA POLAZAK
2


Pokazivač
je
znak
Rešenje-akcija

Temperatura i
nivo rashladne
tečnosti upaljen sa
strelicom u
crvenoj zoni. nenormalnog povećanja
temperature. Parkirajte, prekinite kontakt i ostavite da se motor ohladi.
Proverite vizuelno nivo.
treperi. naglog smanjenja nivoa
rashladne tečnosti. Rubrika 6, deo "Nivoi". Obratite se mreži CITROËN ili
stručnom servisu.

Servisni
pokazivač privremeno
upaljen. manje nepravilnosti ili
upozorenja. Pogledajte dnevnik upozorenja koji je na pokazivaču ili
na ekranu.
Pogledajte rubriku 9, deo "Bord računar" a zatim
"Dnevnik upozorenja".
U zavisnosti od ozbiljnosti kvara, obratite se mreži
CITROËN ili stručnom servisu. ostao upaljen. veće nepravilnosti.

Nevezan
sigurnosni
pojas u redu
1 upaljen a zatim
treperi. nevezanog sigurnosnog pojasa
vazača ili suvozača. Povucite kaiš a zatim uvucite pojas u kuć
ište
zaključavanja.
praćen zvučnim
siglanom, a zatim
ostaje uplaljen. nevezanog sigurnosnog pojasa
vozača ili suvozača a vozilo je u
pokretu. Proverite svoj pojas povlačenjem kaiša. Rubrika 4, deo
"Sigurnosni pojasevi".
Vozač mora da se uveri da su svi putnici vezani i da
ispravno koriste sigurnosne pojaseve.

30


Vozačko mesto


Pokazivač
je
znak
Rešenje-akcija



Prednji/bočni
vazdušni jastuk
upaljen ili
treperi. nepravilnosti u radu vazdušnih
jastuka. Bez čekanja proverite sistem u mreži CITROËN ili
stručnom servisu. Rubrika 4, deo "Vazdušni jastuci".




Isključenje
vazdušnog
jastuka
suvozača. upaljen. isključenog vazdušnog jastuka
što je neophodno kada se na to
mesto postavlja dečije sedište u
položaju leđima napred. Rubrika 4, deo "Vazdušni jastuci-deca u vozilu".



Minimalni nivo
goriva upaljen sa
strelicom u
crvenoj zoni. da vam od prvog paljenja ove
lampice ostaje oko 8 litara
goriva. Obavezno dospite gorivo kako biste izbegli kvar.
Nikada nemojte voziti do potpunog utroška goriva, jer
to može izazvati kvar na sistemima za antipoluciju i
ubrizgavanje.
Zapremina rezervoara : oko 80 litara. upaljen prilikom
svakog davanja
kontakta. da je količina dosutog goriva u
rezervoaru nedovoljna.
treperi. prekid dotoka goriva kao
posledica snažnog sudara. Ponovo uspostavljanje dotoka goriva. Rubrika 6, deo "Gorivo".



Sistem
depolucije EOBD treperi ili ostaje
upaljen. nepravilnost u radu sistema. Što pre proverite sistem u mreži CITROËN ili stručnom
servisu.


Napon
akumulatora upaljen. nepravilnost u strujnom kolu. Proverite kleme akumulatora, … Rubrika 7, deo
"Akumulator".
treperi. prelazak na čekanje aktivnih
funkcija (ekonomični mod). Rubrika 7, deo "Akumulator".
ostaje upaljen,
uprkos
proverama. nepravilnosti u kolu, kvar
pri paljenu ili u sistemu
ubrizgavanja goriva. Pozovite mrežu CITROËN ilistručni servis.
