2012 CITROEN C5 Priručnik (in Serbian)

III
55
KOMFOR

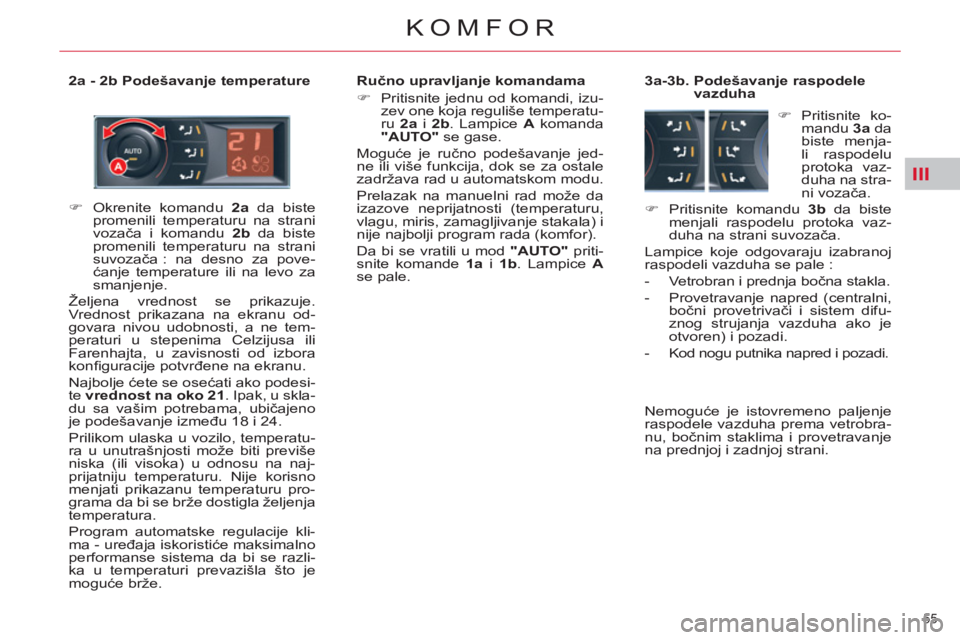

2a - 2b Podešavanje temperature
Ručno upravljanje komandama


)
Pritisnite jednu od komandi, izu-
zev one koja reguliše temperatu-
ru 2a
i 2b
. Lampice A
komanda
"AUTO"
se gase.
Moguće je ručno podešavanje jed-
ne ili više funkcija, dok se za ostale
zadržava rad u automatskom modu.
Prelazak na manuelni rad može da
izazove neprijatnosti (temperaturu,
vlagu, miris, zamagljivanje stakala) i
nije najbolji program rada (komfor).
Da bi se vratili u mod "AUTO"
priti-
snite komande 1a
i 1b
. Lampice A

se pale.
3a-3b. Podešavanje raspodele
vazduha


)
Pritisnite ko-
mandu 3a
da
biste menja-
li raspodelu
protoka vaz-
duha na stra-
ni vozača.

)
Pritisnite komandu 3b
da biste
menjali raspodelu protoka vaz-
duha na strani suvozača.
Lampice koje odgovaraju izabranoj
raspodeli vazduha se pale :


- Vetrobran i prednja bočna stakla.

- Provetravanje napred (centralni,
bočni provetrivači i sistem difu-
znog strujanja vazduha ako je
otvoren) i pozadi.

- Kod nogu putnika napred i pozadi.
Nemoguće je istovremeno paljenje
raspodele vazduha prema vetrobra-
nu, bočnim staklima i provetravanje
na prednjoj i zadnjoj strani.

)
Okrenite komandu 2a
da biste
promenili temperaturu na strani
vozač
a i komandu 2b
da biste
promenili temperaturu na strani
suvozača : na desno za pove-
ćanje temperature ili na levo za
smanjenje.
Željena vrednost se prikazuje.
Vrednost prikazana na ekranu od-
govara nivou udobnosti, a ne tem-
peraturi u stepenima Celzijusa ili
Farenhajta, u zavisnosti od izbora
konfi guracije potvrđene na ekranu.
Najbolje ćete se osećati ako podesi-
te vrednost na oko 21
. Ipak, u skla-
du sa vašim potrebama, ubičajeno
je podešavanje između 18 i 24.
Prilikom ulaska u vozilo, temperatu-
ra u unutrašnjosti može biti previše
niska (ili visoka) u odnosu na naj-
prijatniju temperaturu. Nije korisno
menjati prikazanu temperaturu pro-
grama da bi se brže dostigla željenja
temperatura.
Program automatske regulacije kli-
ma - uređaja iskoristiće maksimalno
performanse sistema da bi se razli-
ka u temperaturi prevazišla što je
moguće brže.

III
56
KOMFOR

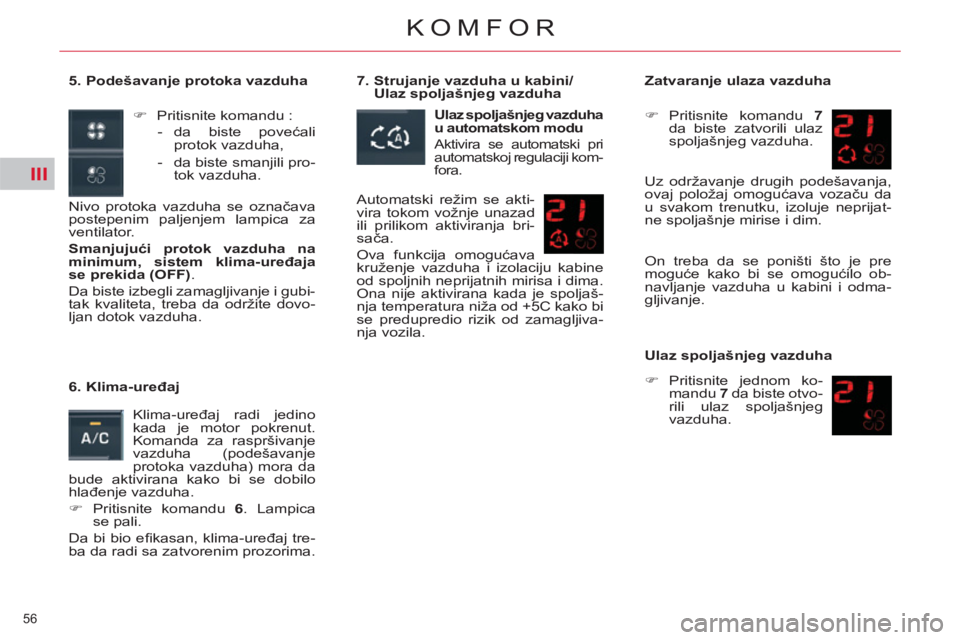

5. Podešavanje protoka vazduha


)
Pritisnite komandu :


- da biste povećali
protok vazduha,

- da biste smanjili pro-
tok vazduha.

Nivo protoka vazduha se označava
postepenim paljenjem lampica za
ventilator.

Smanjujući protok vazduha na
minimum, sistem klima-uređaja
se prekida (OFF)
.
Da biste izbegli zamagljivanje i gubi-
tak kvaliteta, treba da održite dovo-
ljan dotok vazduha.

6. Klima-uređaj
Klima-uređaj radi jedino
kada je motor pokrenut.
Komanda za raspršivanje
vazduha (podešavanje
protoka vazduha) mora da
bude aktivirana kako bi se dobilo
hlađenje vazduha.


)
Pritisnite komandu 6
. Lampica
se pali.
Da bi bio efi kasan, klima-uređaj tre-
ba da radi sa zatvorenim prozorima.
7. Strujanje vazduha u kabini/
Ulaz spoljašnjeg vazduha

Ulaz spoljašnjeg vazduha
u automatskom modu
Aktivira se automatski pri
automatskoj regulaciji kom-
fora.
Automatski režim se akti-
vira tokom vožnje unazad
ili prilikom aktiviranja bri-
sača.
Ova funkcija omogućava
kruženje vazduha i izolaciju kabine
od spoljnih neprijatnih mirisa i dima.
Ona nije aktivirana kada je spoljaš-
nja temperatura niža od +5C kako bi
se predupredio rizik od zamagljiva-
nja vozila.
Zatvaranje ulaza vazduha



)
Pritisnite komandu 7

da biste zatvorili ulaz
spoljašnjeg vazduha.
On treba da se poništi što je pre
moguće kako bi se omogućilo ob-
navljanje vazduha u kabini i odma-
gljivanje.

Ulaz spoljašnjeg vazduha



)
Pritisnite jednom ko-
mandu 7
da biste otvo-
rili ulaz spoljašnjeg
vazduha.
Uz održavanje drugih podešavanja,
ovaj položaj omogućava vozaču da
u svakom trenutku, izoluje neprijat-
ne spoljašnje mirise i dim.

III
57
KOMFOR
Prilikom startovanja sa hladnim
motorom, protok vazduha će
samo postepeno dostići optimalni
nivo kako bi se izbeglo preterano
raspršivanje hladnog vazduha.

Kada se uđe u vozilo, nakon du-
žeg ili kraćeg stajanja i kada je
unutrašnja temperatura vozila
znatno različita od najprijatnije
temperature, nema svrhe menja-
ti prikazanu temperaturu kako bi
se brzo dostigao željeni komfor.
Sistem automatski koristi svo-
je maksimalne sposobnosti da
bi što brže nadoknadio razliku u
temperaturi.
Voda koja nastaje prilikom kon-
denzacije u klima-uređaju odvodi
se pomoću predviđenog otvora :
može se napraviti bara vode is-
pod vozila pri stajanju.
Bez obzira na godišnje doba, po
svežem vremenu, klima-uređaj
je koristan, jer eliminiše vlaž-
nost vazduha i zamagljenost.
Izbegavajte da vozite predugo sa
isključenim klima-uređajem.
9. Odmagljivanje-odmrzavanje
napred
U određenim slučajevima,
mod ''AUTO''
može biti
nedovoljan da bi se od-
maglila ili odmrzla stakla
(vlaga, brojni putnici, led).


)
Pritisnite komandu 9
kako bi se
stakla brzo odmaglila. Upaliće
se lampica.
Ovaj sistem upravlja temperaturom,
dotokom i ulazom vazduha i raspo-
delom provetravanja prema vetro-
branu i prednjim bočnim staklima.
Ponovno pokretanje ručnog moda
prekida mod ''Odmagljivanje''. Ručni
mod mora da se isključi da bi se
omogućio ponovni protok vazduha
u kabini i odmagljivanje. Pritisak na
jednu od komandi 1a
i 1b
omoguća-
va povratak na mod ''AUTO''
.
8. Odmagljivanje - Odmrzavanje
pozadi
Ugasite odmrzavanje zadnjeg stakla
i spoljašnjih retrovizora
čim proceni-
te da više nije neophodno, jer sma-
njenje potrošnje struje omogućava
smanjenje potrošnje goriva. Funkcionisanje grejača
zadnjeg stakla nezavi-
sno je od sistema klima-
uređaja.


)
Pritisnite komandu 8
, dok motor
radi, da biste osigurali odmrza-
vanje zadnjeg stakla i retrovizo-
ra. Upaliće se lampica.
Program se automatski gasi u zavi-
snosti od spoljne temperature kako
bi se izbegla preterana potrošnja
struje.
Rad ove funkcije može se prekinuti
novim pritiskom na komandu 8
ili ga-
šenjem motora.
U tom slučaju odmrzavanje se na-
stavlja prilikom sledećeg pokretanja
motora ako je zaustavljanje kraće
od jedne minute.






Sa Stop & Start, ako je uključeno
odmagljivanje, režim STOP nije
dostupan.

III
58
KOMFOR

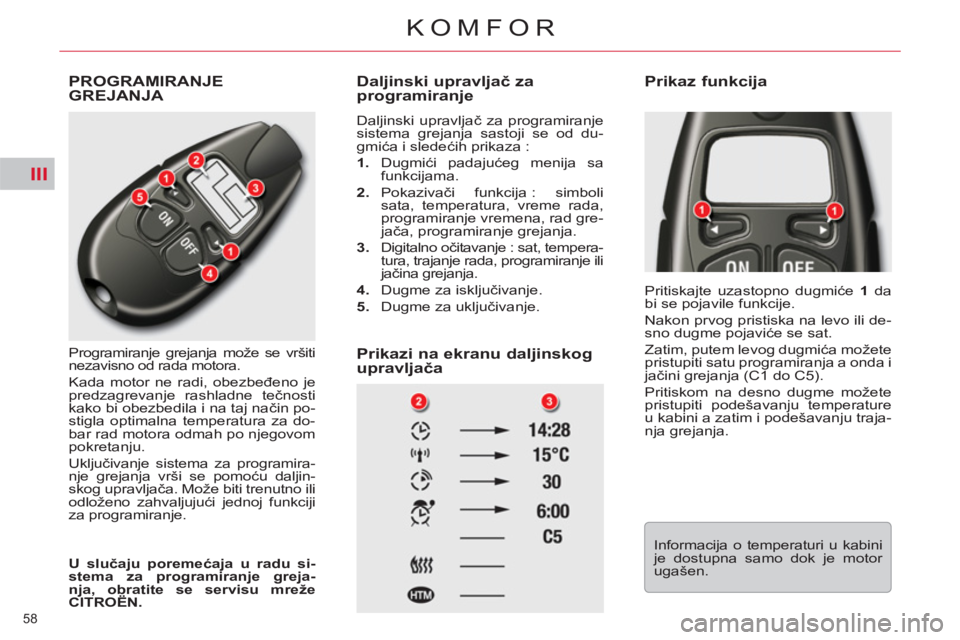

PROGRAMIRANJE GREJANJA

Programiranje grejanja može se vršiti
nezavisno od rada motora.
Kada motor ne radi, obezbeđeno je
predzagrevanje rashladne tečnosti
kako bi obezbedila i na taj način po-
stigla optimalna temperatura za do-
bar rad motora odmah po njegovom
pokretanju.
Uključivanje sistema za programira-
nje grejanja vrši se pomoću daljin-
skog upravljača. Može biti trenutno ili
odloženo zahvaljujući jednoj funkciji
za programiranje.

Daljinski upravljač za
programiranje
Daljinski upravljač za programiranje
sistema grejanja sastoji se od du-
gmića i sledećih prikaza :


1.
Dugmići padajućeg menija sa
funkcijama.

2.
Pokazivači funkcija : simboli
sata, temperatura, vreme rada,
programiranje vremena, rad gre-
jača, programiranje grejanja.

3.
Digitalno očitavanje : sat, tempera-
tura, trajanje rada, programiranje ili
jačina grejanja.

4.
Dugme za isključivanje.

5.
Dugme za uključivanje.



Prikazi na ekranu daljinskog
upravljača

Pritiskajte uzastopno dugmiće 1
da
bi se pojavile funkcije.
Nakon prvog pristiska na levo ili de-
sno dugme pojaviće se sat.
Zatim, putem levog dugmića možete
pristupiti satu programiranja a onda i
jačini grejanja (C1 do C5).
Pritiskom na desno dugme možete
pristupiti podešavanju temperature
u kabini a zatim i podešavanju traja-
nja grejanja.

U slučaju poremećaja u radu si-
stema za programiranje greja-
nja, obratite se servisu mreže
CITROËN.



Prikaz funkcija

Informacija o temperaturi u kabini
je dostupna samo dok je motor
ugašen.

III
59
KOMFOR

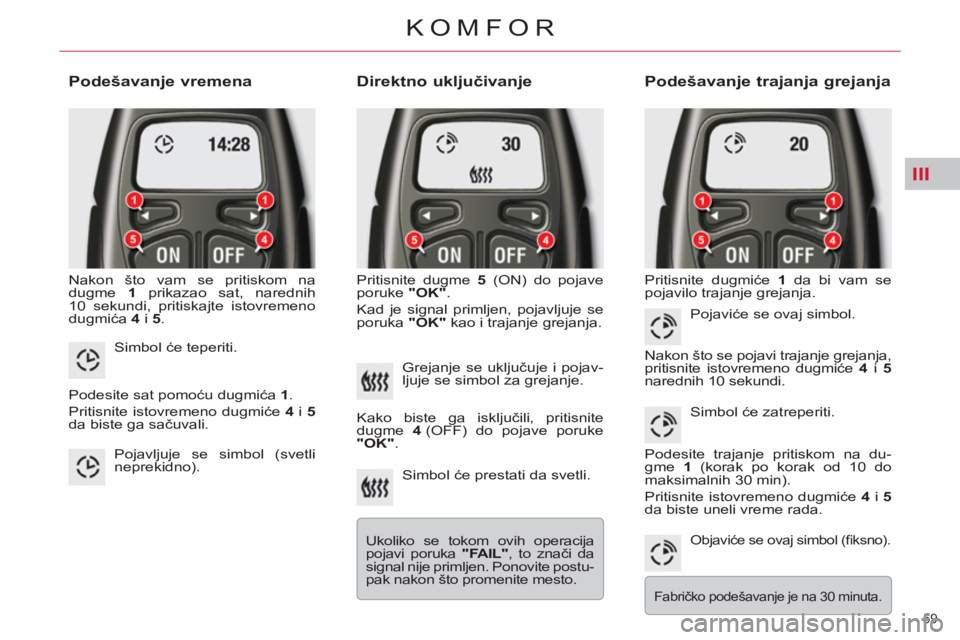

Podešavanje vremena

Nakon što vam se pritiskom na
dugme 1
prikazao sat, narednih
10 sekundi, pritiskajte istovremeno
dugmića 4
i 5
.


Direktno uključivanje

Pritisnite dugme 5
(ON) do pojave
poruke "OK"
.
Kad je signal primljen, pojavljuje se
poruka "OK"
kao i trajanje grejanja. Pritisnite dugmiće 1
da bi vam se
pojavilo trajanje grejanja.
Simbol će teperiti.
Podesite sat pomoću dugmića 1
.
Pritisnite istovremeno dugmiće 4
i 5

da biste ga sačuvali.
Pojavljuje se simbol (svetli
neprekidno). Grejanje se uključuje i pojav-
ljuje se simbol za grejanje.
Kako biste ga isključili, pritisnite
dugme 4
(OFF) do pojave poruke
"OK"
.
Simbol će prestati da svetli.
Ukoliko se tokom ovih operacija
pojavi poruka "FAIL"
, to znači da
signal nije primljen. Ponovite postu-
pak nakon što promenite mesto.


Podešavanje trajanja grejanja

Pojaviće se ovaj simbol.
Nakon što se pojavi trajanje grejanja,
pritisnite istovremeno dugmiće 4
i 5

narednih 10 sekundi.
Simbol će zatreperiti.
Podesite trajanje pritiskom na du-
gme 1
(korak po korak od 10 do
maksimalnih 30 min).
Pritisnite istovremeno dugmiće 4
i 5

da biste uneli vreme rada.
Objaviće se ovaj simbol (fi ksno).

Fabričko podešavanje je na 30 minuta.

III
60
KOMFOR

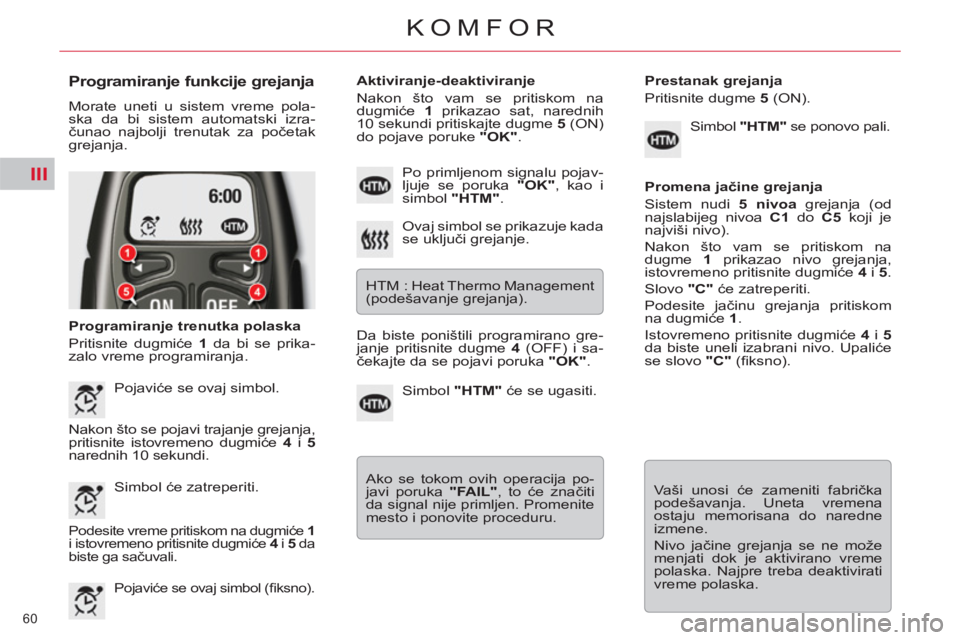

Programiranje funkcije grejanja

Morate uneti u sistem vreme pola-
ska da bi sistem automatski izra-
čunao najbolji trenutak za početak
grejanja.

Programiranje trenutka polaska
Pritisnite dugmiće 1
da bi se prika-
zalo vreme programiranja.
Aktiviranje-deaktiviranje
Nakon što vam se pritiskom na
dugmiće 1
prikazao sat, narednih
10 sekundi pritiskajte dugme 5
(ON)
do pojave poruke "OK"
.
Pojaviće se ovaj simbol.
Nakon što se pojavi trajanje grejanja,
pritisnite istovremeno dugmiće 4
i 5

narednih 10 sekundi.
Simbol će zatreperiti.



Podesite vreme pritiskom na dugmiće 1

i istovremeno pritisnite dugmiće 4
i 5
da
biste ga sačuvali.

Pojaviće se ovaj simbol (fi ksno).

Ovaj simbol se prikazuje kada
se uključi grejanje.
HTM : Heat Thermo Management
(podešavanje grejanja). Po primljenom signalu pojav-
ljuje se poruka "OK"
, kao i
simbol "HTM"
.
Da biste poništili programirano gre-
janje pritisnite dugme 4
(OFF) i sa-
čekajte da se pojavi poruka "OK"
.
Simbol "HTM"
će se ugasiti.
Ako se tokom ovih operacija po-
javi poruka "FAIL"
, to će značiti
da signal nije primljen. Promenite
mesto i ponovite proceduru.
Prestanak grejanja
Pritisnite dugme 5
(ON).
Simbol "HTM"
se ponovo pali.

Promena jačine grejanja
Sistem nudi 5 nivoa
grejanja (od
najslabijeg nivoa C1
do C5
koji je
najviši nivo).
Nakon što vam se pritiskom na
dugme 1
prikazao nivo grejanja,
istovremeno pritisnite dugmiće 4
i 5
.
Slovo "C"
će zatreperiti.
Podesite jačinu grejanja pritiskom
na dugmiće 1
.
Istovremeno pritisnite dugmiće 4
i 5

da biste uneli izabrani nivo. Upaliće
se slovo "C"
(fi ksno).
Vaši unosi će zameniti fabrička
podešavanja. Uneta vremena
ostaju memorisana do naredne
izmene.
Nivo jačine grejanja se ne može
menjati dok je aktivirano vreme
polaska. Najpre treba deaktivirati
vreme polaska.

III
!
61
KOMFOR

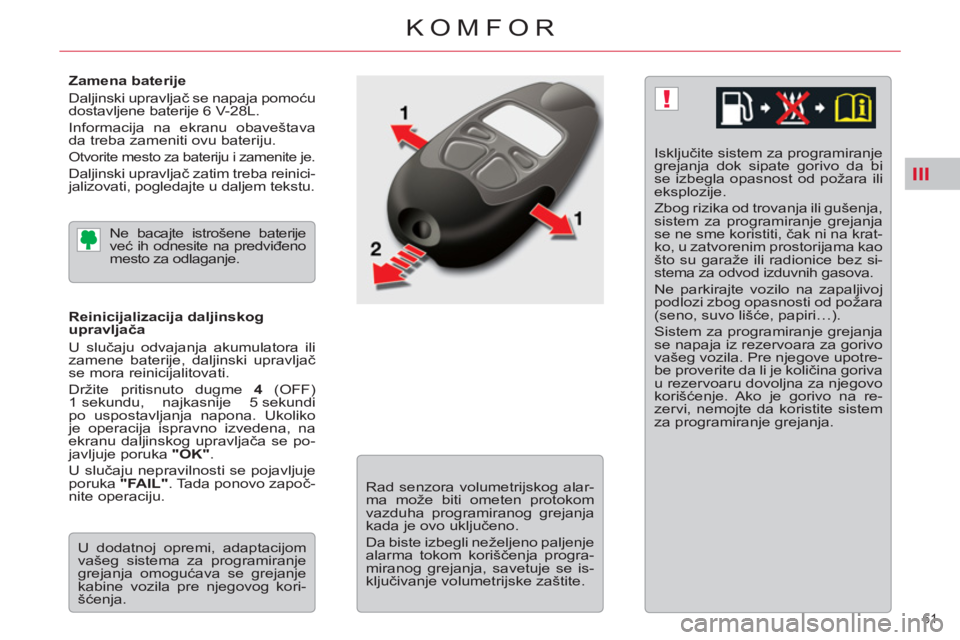

Zamena baterije
Daljinski upravljač se napaja pomoću
dostavljene baterije 6 V-28L.
Informacija na ekranu obaveštava
da treba zameniti ovu bateriju.
Otvorite mesto za bateriju i zamenite je.

Daljinski upravljač zatim treba reinici-
jalizovati, pogledajte u daljem tekstu.
Isključite sistem za programiranje
grejanja dok sipate gorivo da bi
se izbegla opasnost od požara ili
eksplozije.
Zbog rizika od trovanja ili gušenja,
sistem za programiranje grejanja
se ne sme koristiti, čak ni na krat-
ko, u zatvorenim prostorijama kao
što su garaže ili radionice bez si-
stema za odvod izduvnih gasova.
Ne parkirajte vozilo na zapaljivoj
podlozi zbog opasnosti od požara
(seno, suvo lišće, papiri…).
Sistem za programiranje grejanja
se napaja iz rezervoara za gorivo
vašeg vozila. Pre njegove upotre-
be proverite da li je količina goriva
u rezervoaru dovoljna za njegovo
korišćenje. Ako je gorivo na re-
zervi, nemojte da koristite sistem
za programiranje grejanja.
Ne bacajte istrošene baterije
već ih odnesite na predviđeno
mesto za odlaganje.

Reinicijalizacija daljinskog
upravljača
U slučaju odvajanja akumulatora ili
zamene baterije, daljinski upravljač
se mora reinicijalitovati.
Držite pritisnuto dugme 4
(OFF)
1 sekundu, najkasnije 5 sekundi
po uspostavljanja napona. Ukoliko
je operacija ispravno izvedena, na
ekranu daljinskog upravljača se po-
javljuje poruka "OK"
.
U slučaju nepravilnosti se pojavljuje
poruka "FAIL"
. Tada ponovo započ-
nite operaciju.

U dodatnoj opremi, adaptacijom
vašeg sistema za programiranje
grejanja omogućava se grejanje
kabine vozila pre njegovog kori-
šćenja.
Rad senzora volumetrijskog alar-
ma može biti ometen protokom
vazduha programiranog grejanja
kada je ovo uključeno.
Da biste izbegli neželjeno paljenje
alarma tokom koriščenja progra-
miranog grejanja, savetuje se is-
ključivanje volumetrijske zaštite.

III
62
KOMFOR

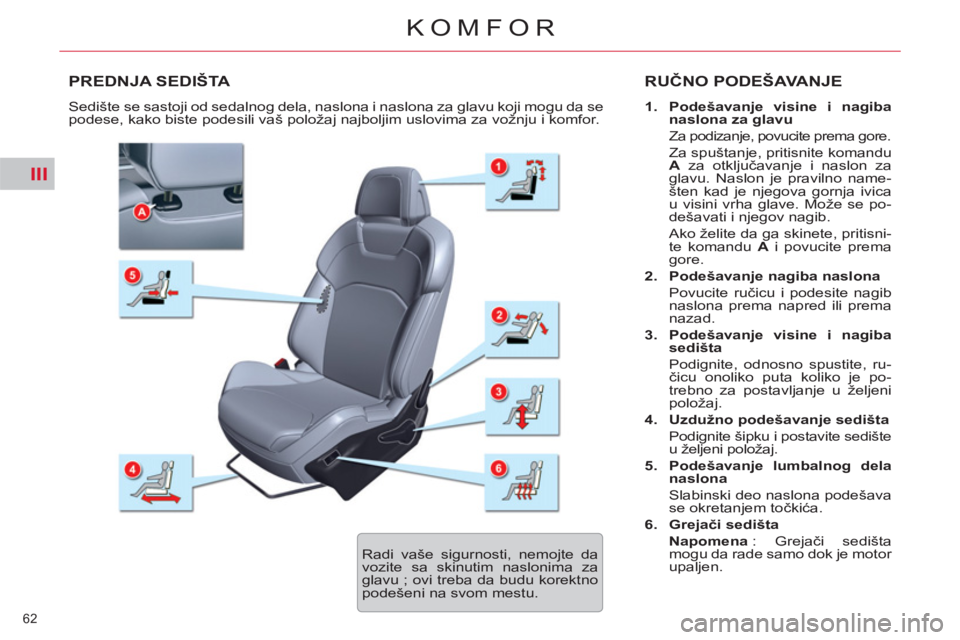

PREDNJA SEDIŠTA RUČNO PODEŠAVANJE



1.
Podešavanje visine i nagiba
naslona za glavu

Za podizanje, povucite prema gore.
Za spuštanje, pritisnite komandu
A
za otključavanje i naslon za
glavu. Naslon je pravilno name-
šten kad je njegova gornja ivica
u visini vrha glave. Može se po-
dešavati i njegov nagib.
Ako želite da ga skinete, pritisni-
te komandu A
i povucite prema
gore.

2.
Podešavanje nagiba naslona

Povucite ručicu i podesite nagib
naslona prema napred ili prema
nazad.

3.
Podešavanje visine i nagiba
sedišta


Podignite, odnosno spustite, ru-
čicu onoliko puta koliko je po-
trebno za postavljanje u željeni
položaj.

4.
Uzdužno podešavanje sedišta


Podignite šipku i postavite sedište
u željeni položaj.

5.
Podešavanje lumbalnog dela
naslona

Slabinski deo naslona podešava
se okretanjem točkića.

6.
Grejači sedišta


Napomena
: Grejači sedišta
mogu da rade samo dok je motor
upaljen. Sedište se sastoji od sedalnog dela, naslona i naslona za glavu koji mogu da se
podese, kako biste podesili vaš položaj najboljim uslovima za vožnju i komfor.

Radi vaše sigurnosti, nemojte da
vozite sa skinutim naslonima za
glavu ; ovi treba da budu korektno
podešeni na svom mestu.
