PRAKTIČNE INFORMACIJE

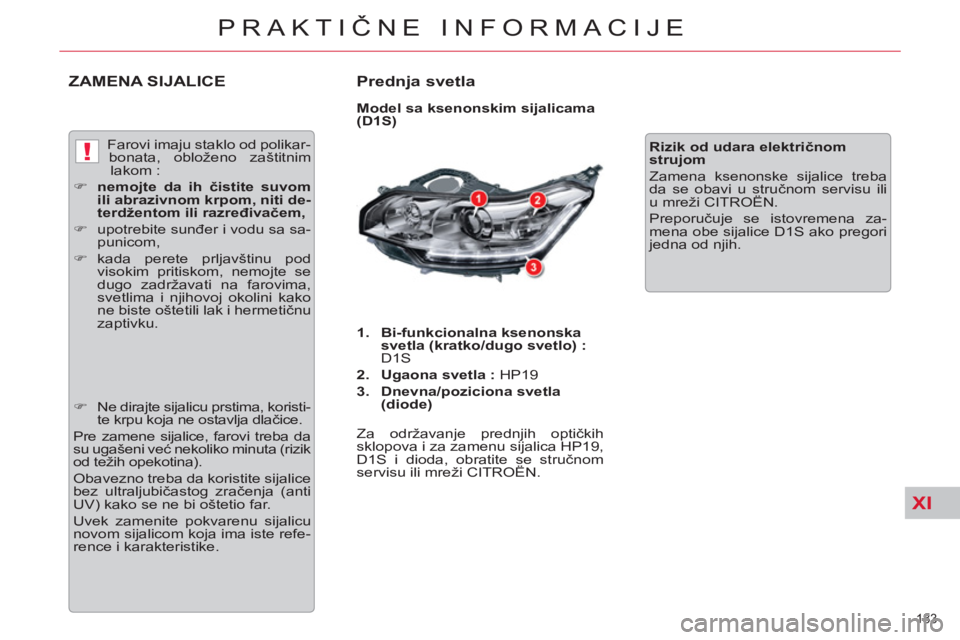

ZAMENA SIJALICE
Prednja svetla


Model sa ksenonskim sijalicama
(D1S)


1.
Bi-funkcionalna ksenonska
svetla (kratko/dugo svetlo) :

D1S

2.
Ugaona svetla :
HP19

3.
Dnevna/

poziciona

svetla

(diode)


Za održavanje prednjih optičkih
sklopova i za zamenu sijalica HP19,
D1S i dioda, obratite se stručnom
servisu ili mreži CITROËN.
Rizik od udara električnom
strujom

Zamena ksenonske sijalice treba
da se obavi u stručnom servisu ili
u mreži CITROËN.
Preporučuje se istovremena za-
mena obe sijalice D1S ako pregori
jedna od njih. Farovi imaju staklo od polikar-
bonata, obloženo zaštitnim
lakom :


)
nemojte da ih čistite suvom
ili abrazivnom krpom, niti de-
terdžentom ili razređivačem,


)
upotrebite sunđer i vodu sa sa-
punicom,

)
kada perete prljavštinu pod
visokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku.



)
Ne dirajte sijalicu prstima, koristi-
te krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da
su ugašeni već nekoliko minuta (rizik
od težih opekotina).
Obavezno treba da koristite sijalice
bez ultraljubičastog zračenja (anti
UV) kako se ne bi oštetio far.

Uvek zamenite pokvarenu sijalicu
novom sijalicom koja ima iste refe-
rence i karakteristike.

XI
184
PRAKTIČNE INFORMACIJE


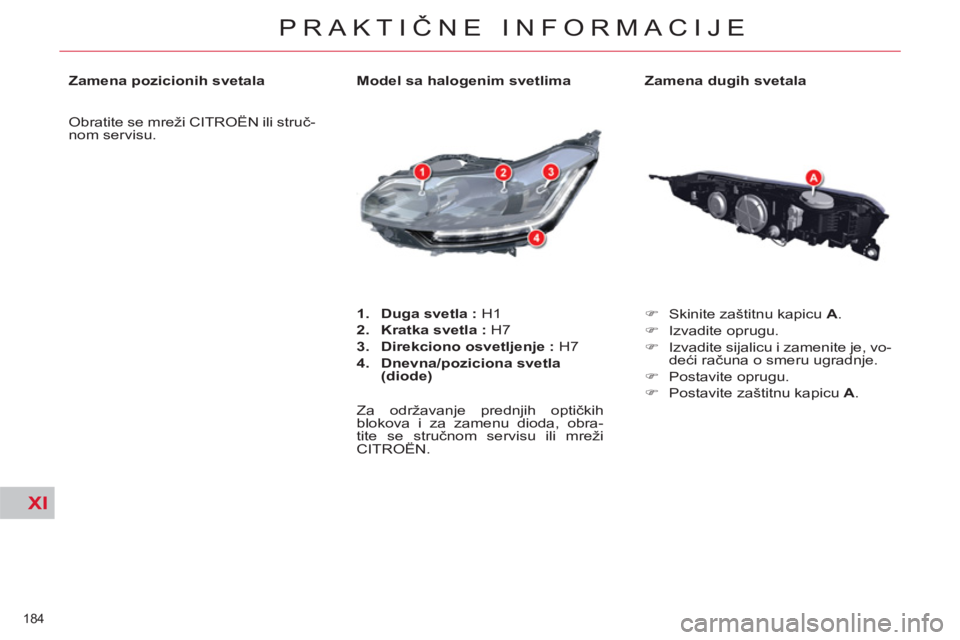

Zamena dugih svetala


)
Skinite zaštitnu kapicu A
.

)
Izvadite oprugu.

)
Izvadite sijalicu i zamenite je, vo-
deći računa o smeru ugradnje.

)
Postavite oprugu.

)
Postavite zaštitnu kapicu A
.

Model sa halogenim svetlima


1.
Duga svetla :
H1

2.
Kratka svetla :
H7

3.
Direkciono osvetljenje :
H7

4.
Dnevna/

poziciona

svetla

(diode)


Za održavanje prednjih optičkih
blokova i za zamenu dioda, obra-
tite se stručnom servisu ili mreži
CITROËN.
Zamena pozicionih svetala
Obratite se mreži CITROËN ili struč-
nom servisu.

XI
185
PRAKTIČNE INFORMACIJE


Zamena pozicionih svetala
Obratite se mreži CITROËN ili struč-
nom servisu.

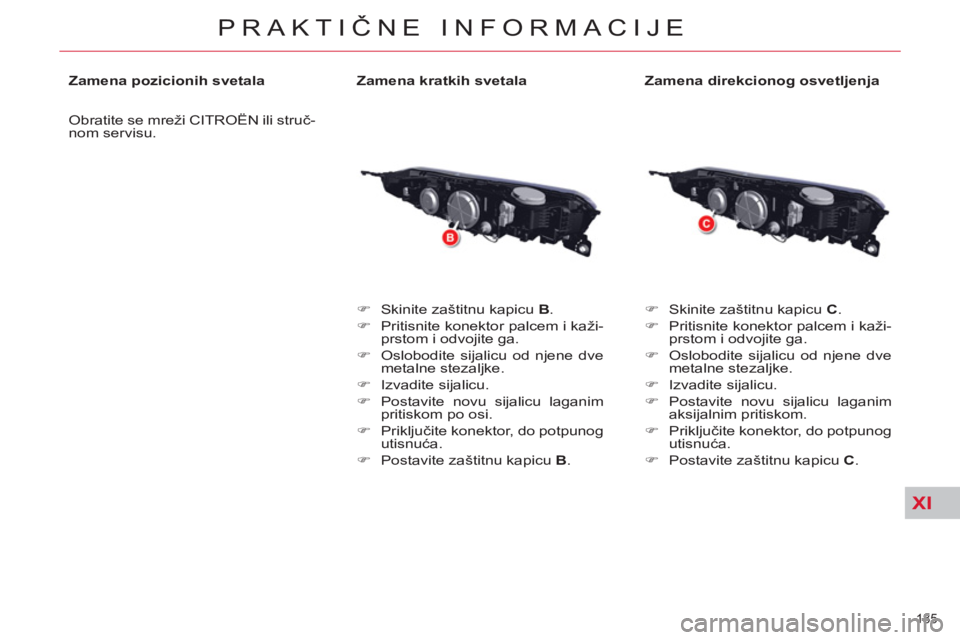

Zamena kratkih svetala


)
Skinite zaštitnu kapicu B
.

)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.

)
Oslobodite sijalicu od njene dve
metalne stezaljke.

)
Izvadite sijalicu.

)
Postavite novu sijalicu laganim
pritiskom po osi.

)
Priključite konektor, do potpunog
utisnuća.

)
Postavite zaštitnu kapicu B
.

Zamena direkcionog osvetljenja


)
Skinite zaštitnu kapicu C

.

)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.

)
Oslobodite sijalicu od njene dve
metalne stezaljke.

)
Izvadite sijalicu.

)
Postavite novu sijalicu laganim
aksijalnim pritiskom.

)
Priključite konektor, do potpunog
utisnuća.

)
Postavite zaštitnu kapicu C
.

XI
186
PRAKTIČNE INFORMACIJE

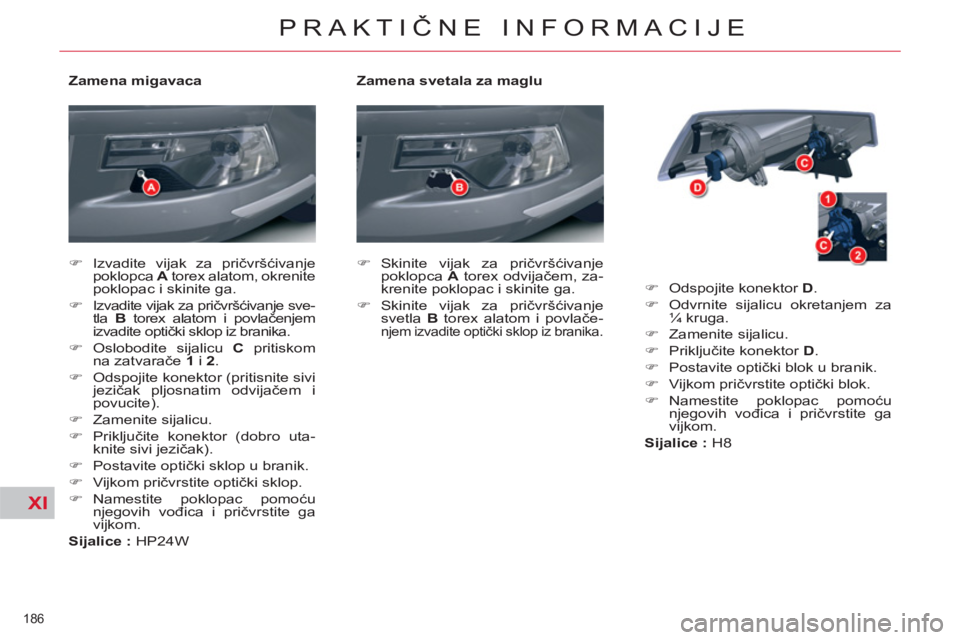

Zamena svetala za maglu


)
Skinite vijak za pričvršćivanje
poklopca A
torex odvijačem, za-
krenite poklopac i skinite ga.

)
Skinite vijak za pričvršćivanje
svetla B
torex alatom i povlače-
njem izvadite optički sklop iz branika.
)
Odspojite konektor D
.

)
Odvrnite sijalicu okretanjem za
¼ kruga.

)
Zamenite sijalicu.

)
Priključite konektor D
.

)
Postavite optički blok u branik.

)
Vijkom pričvrstite optički blok.

)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.

Sijalice :
H8
Zamena migavaca


)
Izvadite vijak za pričvršćivanje
poklopca A
torex alatom, okrenite
poklopac i skinite ga.

)
Izvadite vijak za pričvršćivanje sve-
tla B
torex alatom i povlačenjem
izvadite optički sklop iz branika.

)
Oslobodite sijalicu C
pritiskom
na zatvarače 1
i 2
.

)
Odspojite konektor (pritisnite sivi
jezičak pljosnatim odvijačem i
povucite).

)
Zamenite sijalicu.

)
Priključite konektor (dobro uta-
knite sivi jezičak).

)
Postavite optički sklop u branik.

)
Vijkom pričvrstite optički sklop.

)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.

Sijalice :
HP24W

XI
187
PRAKTIČNE INFORMACIJE

Bočni pokazivač smera je hermetički
zatvoren.
Ako je sijalica neispravna, treba da
zamenite bočni pokazivač smera.
Obratite se stručnom servisu ili mreži
CITROËN.

Zamena bočnih pokazivača
smera

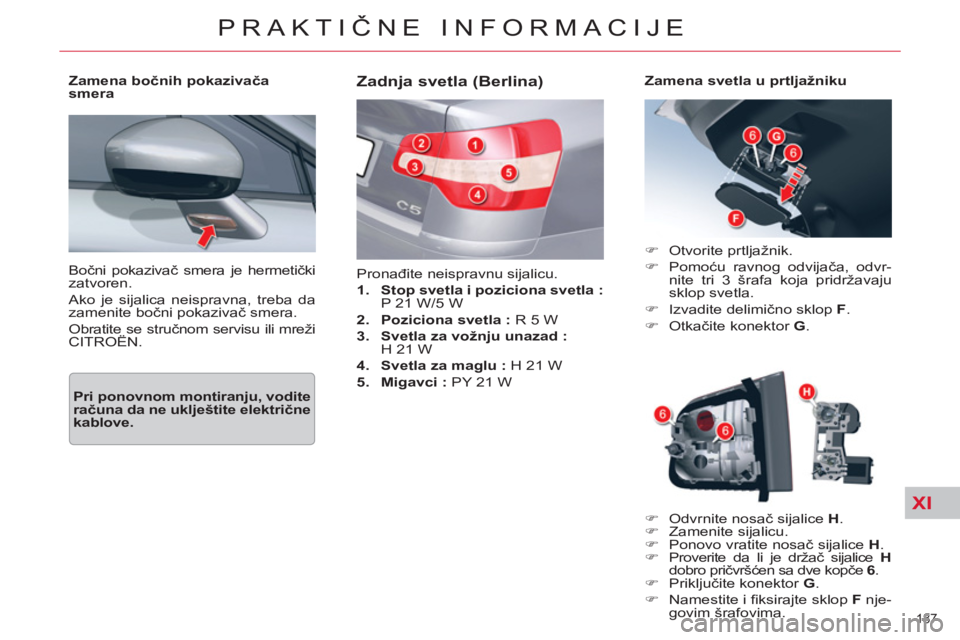

Zadnja svetla (Berlina)

Pronađite neispravnu sijalicu.


1.
Stop svetla i poziciona svetla :

P 21 W/5 W

2.
Poziciona svetla :
R 5 W

3.
Svetla za vožnju unazad :

H 21 W

4.
Svetla za maglu :
H 21 W

5.
Migavci :
PY 21 W

)
Otvorite prtljažnik.

)
Pomoću ravnog odvijača, odvr-
nite tri 3 šrafa koja pridržavaju
sklop svetla.

)
Izvadite delimično sklop F
.

)
Otkačite konektor G
.
Zamena svetla u prtljažniku

)
Odvrnite nosač sijalice H
.

)
Zamenite sijalicu.

)
Ponovo vratite nosač sijalice H
.

)
Proverite da li je držač sijalice H

dobro pričvršćen sa dve kopče 6
.

)
Priključite konektor G
.

)
Namestite i fi ksirajte sklop F
nje-
govim šrafovima.




Pri ponovnom montiranju, vodite
računa da ne uklještite električne
kablove.

XI
188
PRAKTIČNE INFORMACIJE


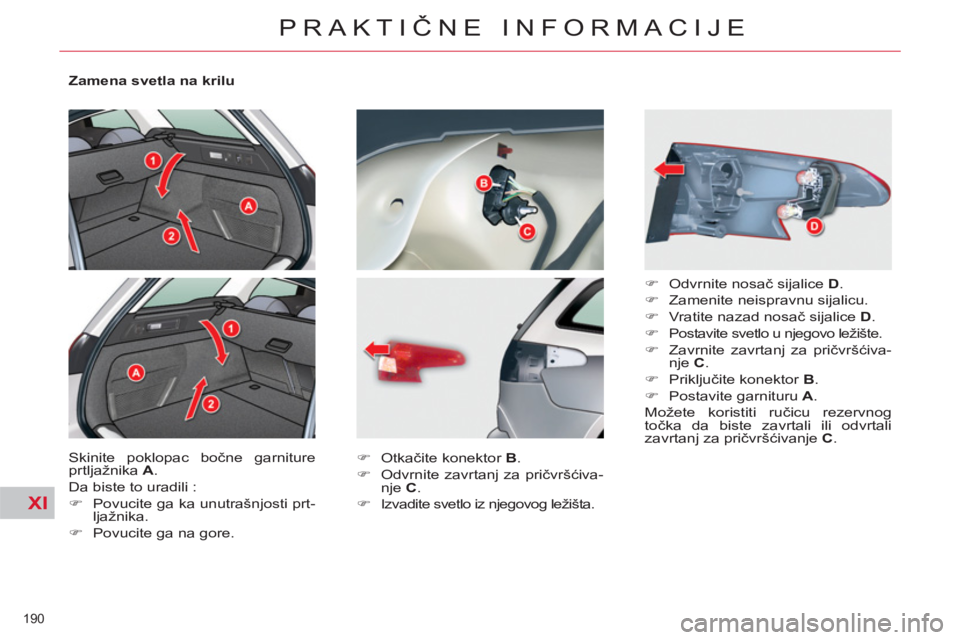

Promena svetla na krilu


)

Skinite poklopac bočne garniture
prtljažnika A
. Da biste to uradili, po-
vucite ga ka unutrašnjosti prtljažnika,
zatim ga povucite naviše.
)
Otkačite konektor B
.

)
Odvrnite 2 pričvršćivača C
.

)
Izvadite svetlo iz njegovog ležišta.
)
Odvrnite nosač sijalice D
.

)
Zamenite sijalicu.

)
Vratite nazad nosač sijalice D
.

)
Postavite svetlo u njegovo ležište.

)
Zavrnite 2 pričvršćivača C
.

)
Priključite konektor B
.

)
Postavite garnituru A
.
Možete da upotrebite ručicu za rezervni
točak da biste odvrnuli ili zavrnuli pričvr-
šćivače C
.

XI
189
PRAKTIČNE INFORMACIJE


Zamena svetla u prtljažniku


)
Otvorite prtljažnik.

)
Pomoću ravnog odvijača, povu-
cite plastični poklopac F
.

)
Otkačite konektor G
.

)

Odvrnite zavrtanj za pričvršćivanje H
.


)
Oslobodite sijalicu iz svog ležišta.

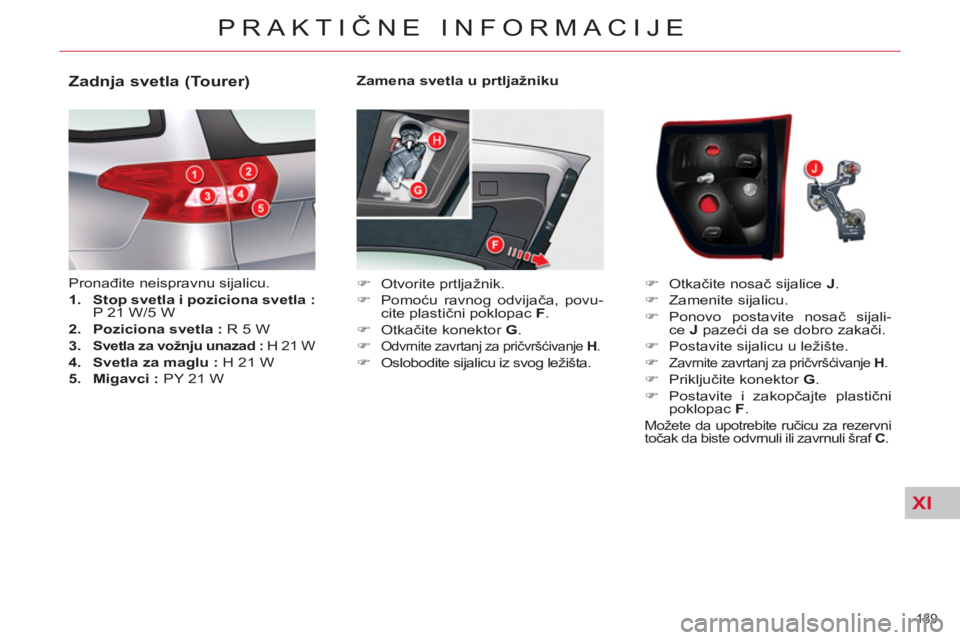

Zadnja svetla (Tourer)

Pronađite neispravnu sijalicu.


1.
Stop svetla i poziciona svetla :

P 21 W/5 W

2.
Poziciona svetla :
R 5 W

3.

Svetla za vožnju unazad :
H 21 W

4.
Svetla za maglu :
H 21 W

5.
Migavci :
PY 21 W
)
Otkačite nosač sijalice J
.

)
Zamenite sijalicu.

)
Ponovo postavite nosač sijali-
ce J
pazeći da se dobro zakači.

)
Postavite sijalicu u ležište.

)
Zavrnite zavrtanj za pričvršćivanje H
.


)
Priključite konektor G
.

)
Postavite i zakopčajte plastični
poklopac F
.

Možete da upotrebite ručicu za rezervni
točak da biste odvrnuli ili zavrnuli šraf C
.

XI
190
PRAKTIČNE INFORMACIJE


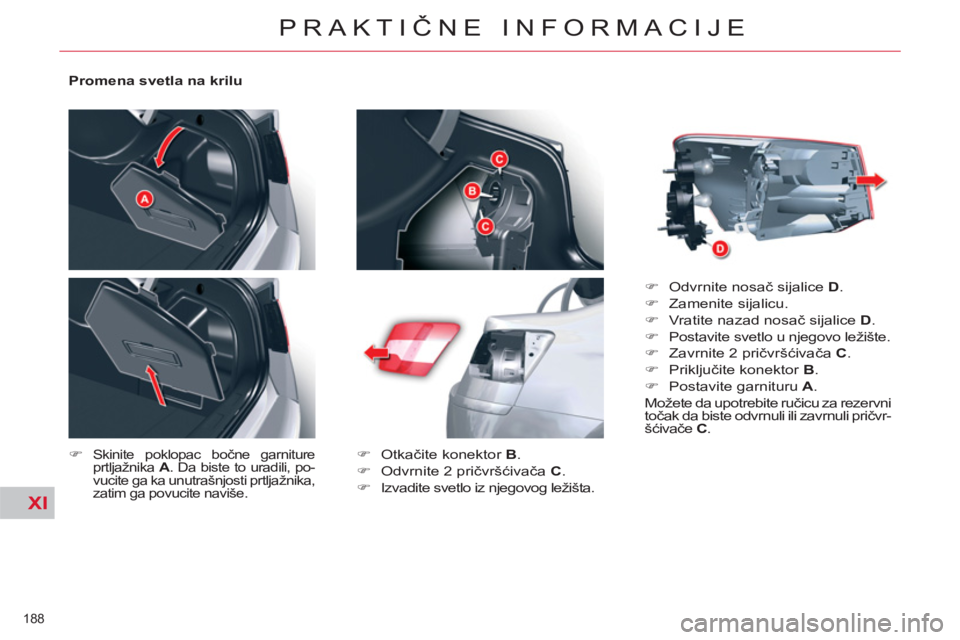

Zamena svetla na krilu
Skinite poklopac bočne garniture
prtljažnika A
.
Da biste to uradili :


)
Povucite ga ka unutrašnjosti prt-
ljažnika.

)
Povucite ga na gore.
)
Otkačite konektor B
.

)
Odvrnite zavrtanj za pričvršćiva-
nje C
.

)
Izvadite svetlo iz njegovog ležišta.
)
Odvrnite nosač sijalice D
.

)
Zamenite neispravnu sijalicu.

)
Vratite nazad nosač sijalice D
.

)
Postavite svetlo u njegovo ležište.

)
Zavrnite zavrtanj za pričvršćiva-
nje C
.

)
Priključite konektor B
.

)
Postavite garnituru A
.
Možete koristiti ručicu rezervnog
točka da biste zavrtali ili odvrtali
zavrtanj za pričvršćivanje C
.
