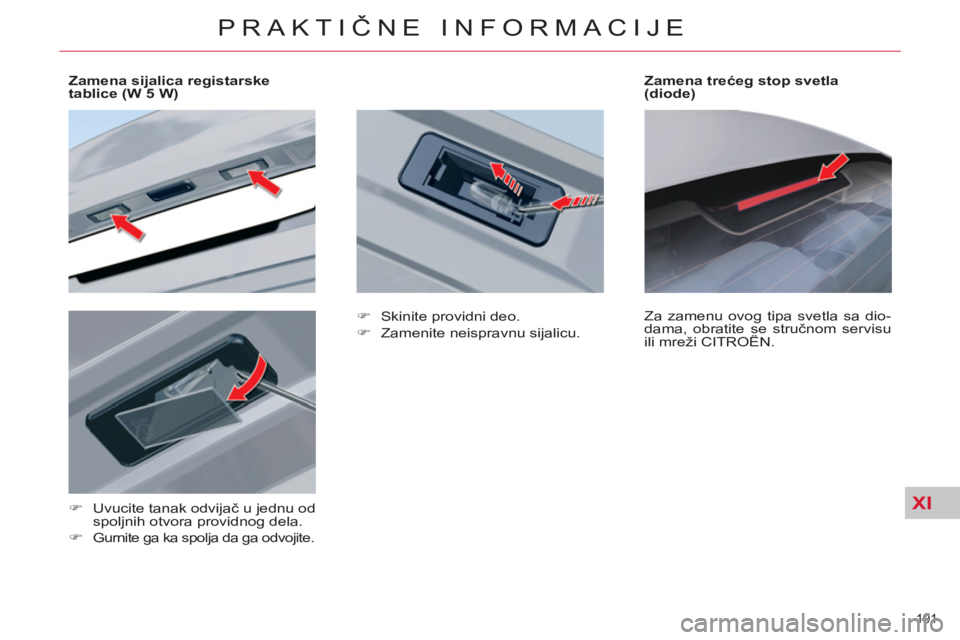

Zamena sijalica registarske
tablice (W 5 W)







)
Uvucite tanak odvijač u jednu od
spoljnih otvora providnog dela.

)

Gurnite ga ka spolja da ga odvojite.

Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa dio-
dama, obratite se stručnom servisu
ili mreži CITROËN.

)
Skinite providni deo.

)
Zamenite neispravnu sijalicu.

XI
192
PRAKTIČNE INFORMACIJE

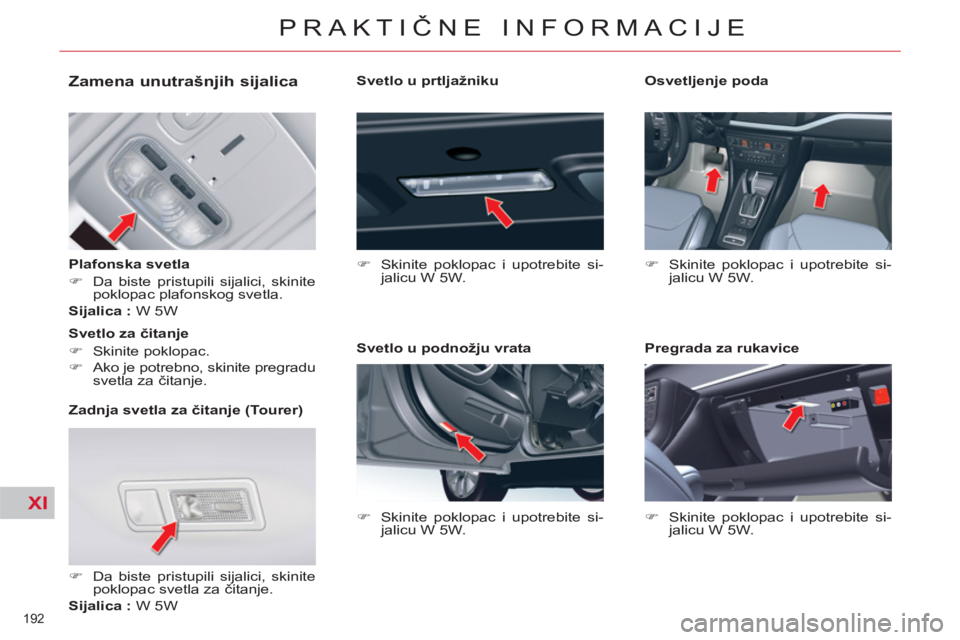

Zamena unutrašnjih sijalica


Plafonska svetla


)
Da biste pristupili sijalici, skinite
poklopac plafonskog svetla.

Sijalica :
W 5W

Zadnja svetla za čitanje (Tourer)


)
Da biste pristupili sijalici, skinite
poklopac svetla za čitanje.

Sijalica :
W 5W
Svetlo za čitanje


)
Skinite poklopac.

)
Ako je potrebno, skinite pregradu
svetla za čitanje.

Svetlo u prtljažniku


)
Skinite poklopac i upotrebite si-
jalicu W 5W.


Svetlo u podnožju vrata


)
Skinite poklopac i upotrebite si-
jalicu W 5W.

Osvetljenje poda


)
Skinite poklopac i upotrebite si-
jalicu W 5W.


Pregrada za rukavice


)
Skinite poklopac i upotrebite si-
jalicu W 5W.

XI
193
PRAKTIČNE INFORMACIJE
ZAMENA OSIGURAČA

Operativni mod zamene neisprav-
nog osigurača novim osiguračem
kako bi se otklonio kvar odgovara-
juće funkcije.
Dve kutije sa osiguračima su sme-
štene ispod komandne table i u
prostoru motora.

Zamena osigurača

Pre zamene osigurača, potrebno je
da utvrdite uzrok kvara i da ga otklo-
nite. Brojevi osigurača su naznačeni
na kućištu osigurača.

Neispravan osigurač smete da za-
menite samo osiguračem iste jačine
(iste boje).
Koristite specijalnu štipaljku 1
koja
se nalazi na poklopcu blizu kućišta
sa osiguračima.

Dobar

Loš


Štipaljka
1

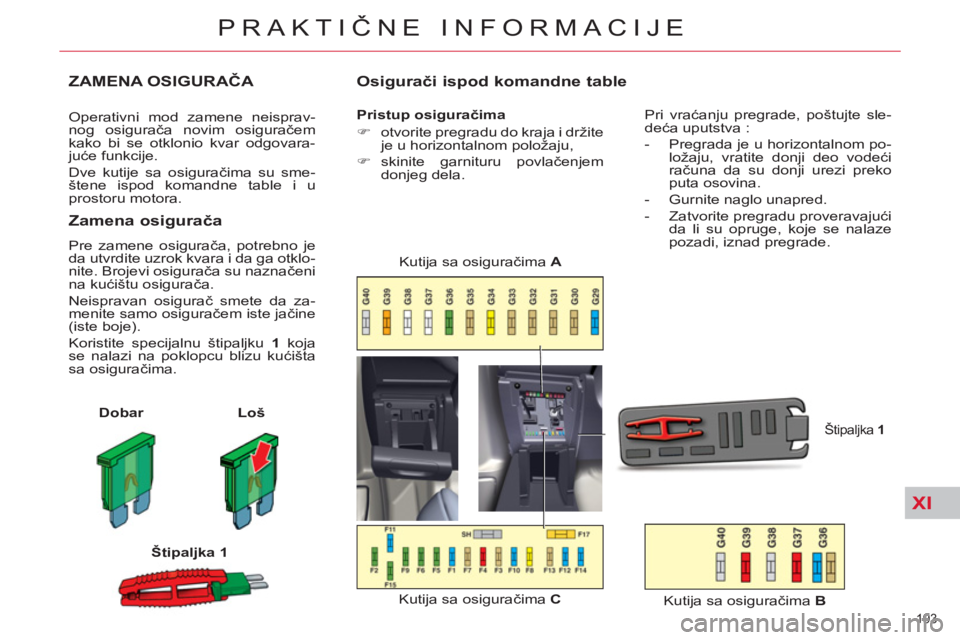

Osigurači ispod komandne table


Pristup osiguračima


)
otvorite pregradu do kraja i držite
je u horizontalnom položaju,

)
skinite garnituru povlačenjem
donjeg dela.
Kutija sa osiguračima C
Kutija sa osiguračima A


Štipaljka 1



Pri vraćanju pregrade, poštujte sle-
deća uputstva :


- Pregrada je u horizontalnom po-
ložaju, vratite donji deo vodeći
računa da su donji urezi preko
puta osovina.

- Gurnite naglo unapred.

- Zatvorite pregradu proveravajući
da li su opruge, koje se nalaze
pozadi, iznad pregrade.
Kutija sa osiguračima B

XI
194
PRAKTIČNE INFORMACIJE

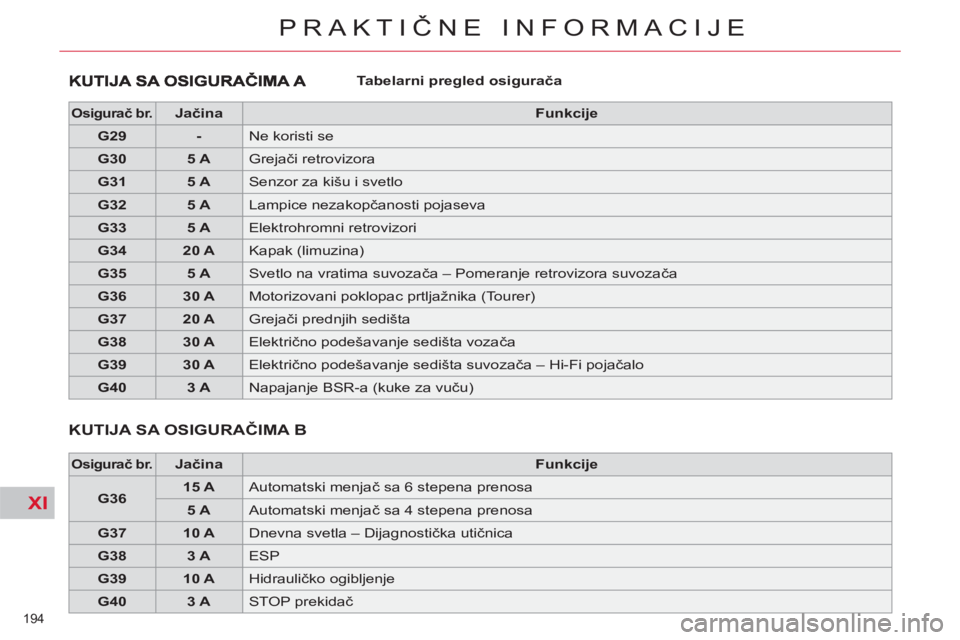

Tabelarni pregled osigurača




Osigurač br.




Jačina



Funkcije




G29



-

Ne koristi se


G30



5 A

Grejači retrovizora


G31



5 A

Senzor za kišu i svetlo


G32



5 A

Lampice nezakopčanosti pojaseva


G33



5 A

Elektrohromni retrovizori


G34



20 A

Kapak (limuzina)


G35



5 A

Svetlo na vratima suvozača – Pomeranje retrovizora suvozača


G36



30 A

Motorizovani poklopac prtljažnika (Tourer)


G37



20 A

Grejači prednjih sedišta


G38



30 A

Električno podešavanje sedišta vozača


G39



30 A

Električno podešavanje sedišta suvozača – Hi-Fi pojačalo


G40



3 A

Napajanje BSR-a (kuke za vuču)

KUTIJA SA OSIGURAČIMA B



Osigurač br.




Jačina



Funkcije




G36



15 A

Automatski menjač sa 6 stepena prenosa


5 A

Automatski menjač sa 4 stepena prenosa


G37



10 A

Dnevna svetla – Dijagnostička utičnica


G38



3 A

ESP


G39



10 A

Hidrauličko ogibljenje


G40



3 A

STOP prekidač

XI
195
PRAKTIČNE INFORMACIJE

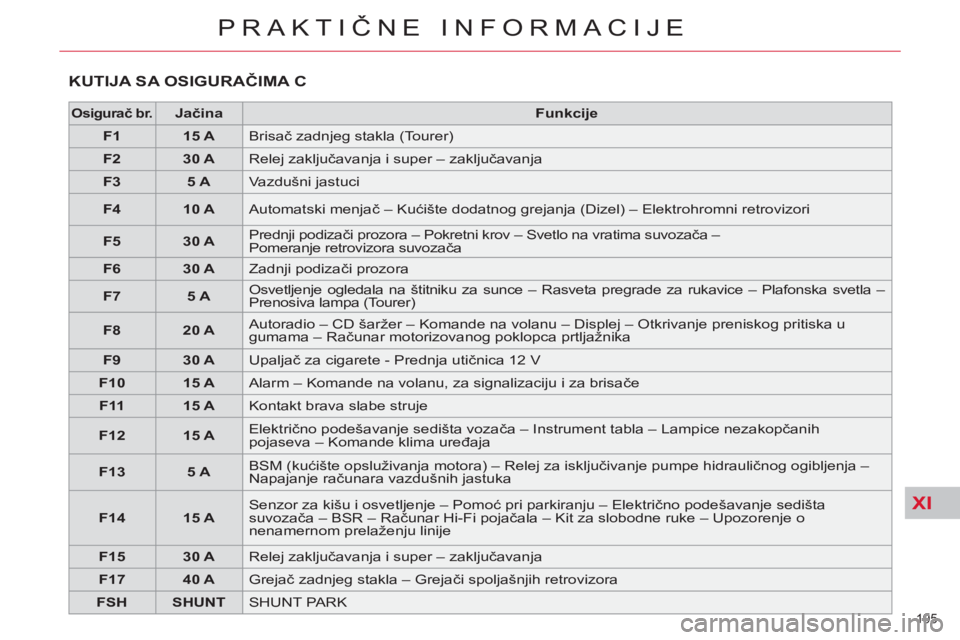

KUTIJA SA OSIGURAČIMA C



Osigurač br.




Jačina



Funkcije




F1



15 A

Brisač zadnjeg stakla (Tourer)


F2



30 A

Relej zaključavanja i super – zaključavanja


F3



5 A

Vazdušni jastuci


F4



10 A

Automatski menjač – Kućište dodatnog grejanja (Dizel) – Elektrohromni retrovizori


F5



30 A

Prednji podizači prozora – Pokretni krov – Svetlo na vratima suvozača –
Pomeranje retrovizora suvozača


F6



30 A

Zadnji podizači prozora


F7



5 A

Osvetljenje ogledala na štitniku za sunce – Rasveta pregrade za rukavice – Plafonska svetla –
Prenosiva lampa (Tourer)


F8



20 A

Autoradio – CD šaržer – Komande na volanu – Displej – Otkrivanje preniskog pritiska u
gumama – Računar motorizovanog poklopca prtljažnika


F9



30 A

Upaljač za cigarete - Prednja utičnica 12 V


F10



15 A

Alarm – Komande na volanu, za signalizaciju i za brisače


F11



15 A

Kontakt brava slabe struje


F12



15 A

Električno podešavanje sedišta vozača – Instrument tabla – Lampice nezakopčanih
pojaseva – Komande klima uređaja


F13



5 A

BSM (kućište opsluživanja motora) – Relej za isključivanje pumpe hidrauličnog ogibljenja –
Napajanje računara vazdušnih jastuka


F14



15 A

Senzor za kišu i osvetljenje – Pomoć pri parkiranju – Električno podešavanje sedišta
suvozača – BSR – Računar Hi-Fi pojačala – Kit za slobodne ruke – Upozorenje o
nenamernom prelaženju linije


F15



30 A

Relej zaključavanja i super – zaključavanja


F17



40 A

Grejač zadnjeg stakla – Grejači spoljašnjih retrovizora


FSH



SHUNT

SHUNT PARK

XI
196
PRAKTIČNE INFORMACIJE


Osigurači u odeljku motora


Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.

Zahvati na MAXI osiguračima za
dodatnu zaštitu, koji su smešteni
u kutijama, mogu da se obavlja-
ju u stručnom servisu ili u mreži
CITROËN.
Pristup osiguračima


)
Odvrnite svaki vijak za 1/4 kruga.

)
Zamenite osigurač.

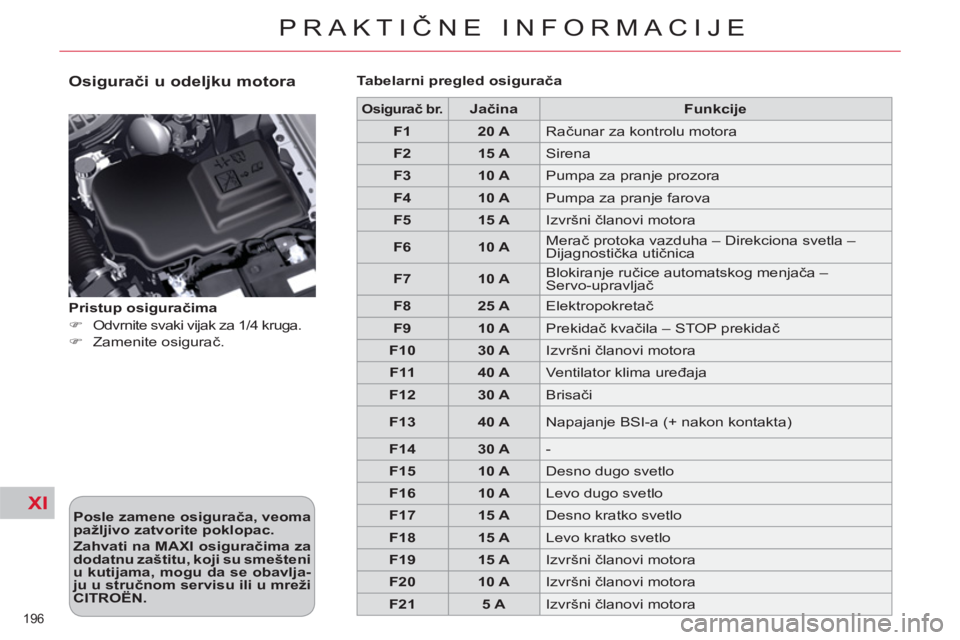

Tabelarni pregled osigurača




Osigurač br.



Jačina



Funkcije




F1



20 A

Računar za kontrolu motora


F2



15 A

Sirena


F3



10 A

Pumpa za pranje prozora


F4



10 A

Pumpa za pranje farova


F5



15 A

Izvršni članovi motora


F6



10 A

Merač protoka vazduha – Direkciona svetla –
Dijagnostička utičnica


F7



10 A

Blokiranje ručice automatskog menjača –
Servo-upravljač


F8



25 A

Elektropokretač


F9



10 A

Prekidač kvačila – STOP prekidač


F10



30 A

Izvršni članovi motora


F11



40 A

Ventilator klima uređaja


F12



30 A

Brisači


F13



40 A

Napajanje BSI-a (+ nakon kontakta)


F14



30 A

-


F15



10 A

Desno dugo svetlo


F16



10 A

Levo dugo svetlo


F17



15 A

Desno kratko svetlo


F18



15 A

Levo kratko svetlo


F19



15 A

Izvršni članovi motora


F20



10 A

Izvršni članovi motora


F21



5 A

Izvršni članovi motora

XI
!
197
PRAKTIČNE INFORMACIJE

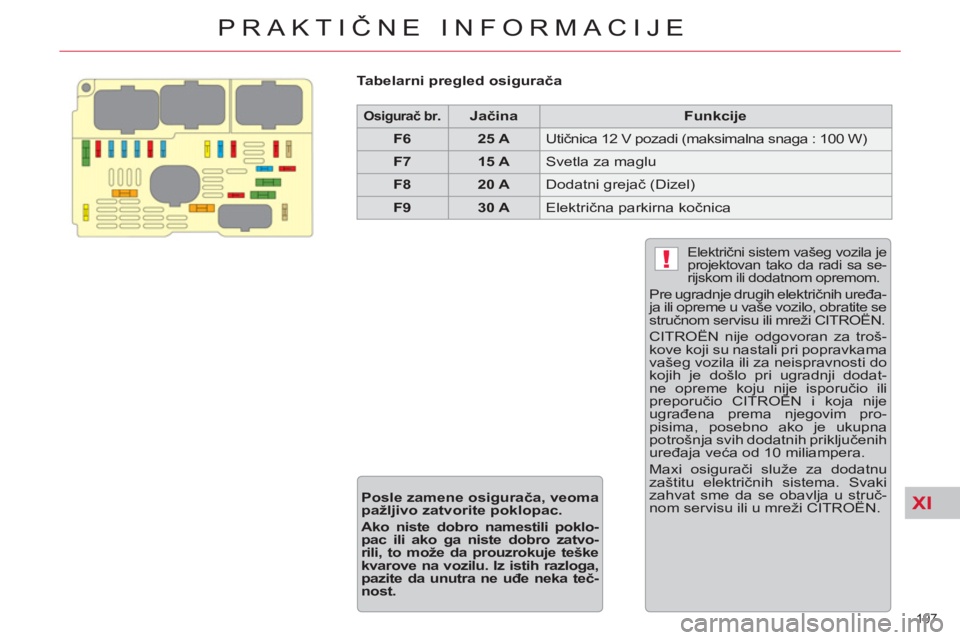

Tabelarni pregled osigurača



Osigurač br.



Jačina



Funkcije




F6



25 A

Utičnica 12 V pozadi (maksimalna snaga : 100 W)


F7



15 A

Svetla za maglu


F8



20 A

Dodatni grejač (Dizel)


F9



30 A

Električna parkirna kočnica


Električni sistem vašeg vozila je
projektovan tako da radi sa se-
rijskom ili dodatnom opremom.
Pre ugradnje drugih električnih uređa-
ja ili opreme u vaše vozilo, obratite se
stručnom servisu ili mreži CITROËN.
CITROËN nije odgovoran za troš-
kove koji su nastali pri popravkama
vašeg vozila ili za neispravnosti do
kojih je došlo pri ugradnji dodat-
ne opreme koju nije isporučio ili
preporučio CITROËN i koja nije
ugrađena prema njegovim pro-
pisima, posebno ako je ukupna
potrošnja svih dodatnih priključenih
uređaja veća od 10 miliampera.
Maxi osigurači služe za dodatnu
zaštitu električnih sistema. Svaki
zahvat sme da se obavlja u struč-
nom servisu ili u mreži CITROËN.
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.


Ako niste dobro namestili poklo-
pac ili ako ga niste dobro zatvo-
rili, to može da prouzrokuje teške
kvarove na vozilu. Iz istih razloga,
pazite da unutra ne uđe neka teč-
nost.

XI
!
198
PRAKTIČNE INFORMACIJE
AKUMULATOR

Operativni mod za dopunu ispražnjenog
akumulatora ili za pokretanje motora po-
moću drugog akumulatora.


Pristup akumulatoru

Motor V6 HDi
Akumulator je smešten ispod po-
klopca motora.
Da biste mu pristupili :


)
otvorite poklopac motora pomoću
unutrašnje ručice, zatim spoljašnje,

)
učvrstite poklopac motora,

)
uklonite plastični poklopac da bi-
ste pristupili dvema elektrodama,

)
izvadite kutiju za osigurače iz le-
žišta da biste uzeli akumulator,
ako je potrebno. Akumulator se nalazi u prtljažniku
ispod garniture levog krila.
Da biste mu pristupili :


)
otvorite prtljažnik,

)
otvorite poklopac i izvucite aku-
mulator.







Postojanje ove nalepnice,
posebno sa sistemom Stop &
Start, označava da se koristi
akumulator sa olovom 12 V po-
sebne tehnologije i karakteristika,
za koji je potrebna, u slučaju pro-
mene ili isključenja, intervencija od
strane stručnog servisa ili mreže
CITROËN.
Ako ne budete poštovali ova uput-
stva, rizikujete da se vaš akumulator
prevremeno istroši.

Nakon ponovnog stavljanja akumu-
latora, Stop & Start će biti uključen
tek nakon kontinuirane imobiliza-
cije vozila, čije trajanje zavisi od
klimatskih uslova i stanja napu-
njenosti akumulatora (do približno
8 sati).
