INFORMATIONS PRATIQUES
KIT DE DÉPANNAGEPROVISOIRE DE PNEUMATIQUE
Système complet, composé d’un com-
presseur et d’une cartouche de produit
de colmatage, qui vous permet une ré-
paration temporaire
du pneumatique,
afi n de vous rendre dans le garage le
plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d’affecter le
pneumatique, se situant sur la bande
de roulement ou sur l’épaule du pneu-
matique.

Description du kit


L’autocollant de limitation de vi-
tesse I
doit être collé sur le vo-
lant du véhicule pour vous rap-
peler qu’une roue est en usage
temporaire.
Ne dépassez pas la vitesse
de 80 km/h en roulant avec un
pneumatique réparé à l’aide de
ce type de kit.


A.
Sélecteur de position «Réparation»
ou «Gonfl age».

B.
Interrupteur marche «I»
/ arrêt «O»
.

C.
Bouton de dégonfl age.

D.
Manomètre (en bar ou p.s.i.).

E.
Compartiment comprenant :


- un câble avec adaptateur pour
prise 12V,

- divers embouts de gonfl age pour
accessoires, tels que ballons,
pneumatiques de cycle...
F.
Cartouche de produit de colmata-
ge.

G.
Tuyau blanc avec bouchon pour la
réparation.

H.
Tuyau noir pour le gonfl age.

I.
Autocollant de limitation de vitesse.


Accès au kit

Ce kit est installé dans le caisson de
rangement, sous le plancher de coffre.

11
136
INFORMATIONS PRATIQUES

Procédure de réparation


1. Colmatage

Evitez d’enlever tout corps
étranger ayant pénétré dans le
pneumatique.
Faites attention, ce produit est
nocif (ex : éthylène-glycol, co-
lophane...) en cas d’ingestion et
irritant pour les yeux.
Tenez ce produit hors de portée
des enfants.

)
Coupez le contact.

)
Tournez le sélecteur A
sur
la position «Réparation».

)
Vérifi ez que l’interrup-
teur B
est basculé en posi-
tion «O»
.
)
Déroulez complètement le tuyau
blanc G
.

)
Dévissez le bouchon du tuyau
blanc.

)
Raccordez le tuyau blanc à la valve
du pneumatique à réparer.
)
Connectez la prise électrique du
compresseur à la prise 12V du véhi-
cule.

)
Démarrez le véhicule et laissez le
moteur tourner.

Ne mettez pas en marche le
compresseur avant d’avoir rac-
cordé le tuyau blanc à la valve
du pneumatique : le produit de
colmatage se répandrait à l’ex-
térieur.

11
137
INFORMATIONS PRATIQUES

)
Mettez en marche le compresseur
en basculant l’interrupteur B
en po-
sition «I»
jusqu’à ce que la pression
du pneumatique atteigne 2,0 bars.
Le produit de colmatage est injecté
sous pression dans le pneumati-
que ; ne débranchez pas le tuyau
de la valve pendant cette opération
(risque d’éclaboussures).
)
Retirez le kit et revissez le bouchon
du tuyau blanc.
Faites attention de ne pas salir votre
véhicule avec des traces de liquide.
Gardez le kit à portée de mains.

)
Roulez immédiatement pendant en-
viron cinq kilomètres, à vitesse ré-
duite (entre 20 et 60 km/h), afi n de
colmater la crevaison.

)
Arrêtez-vous pour vérifi er la répara-
tion et la pression à l’aide du kit.


Si au bout de cinq à sept minu-
tes environ, vous ne parvenez
pas à atteindre cette pression,
c’est que le pneumatique n’est
pas réparable ; consultez le ré-
seau CITROËN ou un atelier
qualifi é pour le dépannage de
votre véhicule.

11
138
INFORMATIONS PRATIQUES

2. Gonfl age


)
Tournez le sélecteur A
sur
la position «Gonfl age».

)
Déroulez complètement le
tuyau noir H
.

)
Raccordez le tuyau noir à la valve
de la roue réparée.
)
Connectez de nouveau la prise
électrique du compresseur à la prise
12V du véhicule.

)
Démarrez de nouveau le véhicule et
laissez le moteur tourner.
)
Ajustez la pression à l’aide du com-
presseur (pour gonfl er : interrup-
teur B
en position «I»
; pour dégon-
fl er : interrupteur B
en position «O»

et appui sur bouton C
), conformé-
ment à l’étiquette de pression des
pneumatiques du véhicule, située
au niveau de la porte conducteur.
Une perte conséquente de pres-
sion indique que la fuite n’est pas
bien colmatée ; consultez le réseau
CITROËN ou un atelier qualifi é pour
le dépannage de votre véhicule.

)
Retirez le kit, puis rangez-le.

)
Roulez à vitesse réduite (80 km/h
maxi) en limitant à 200 km environ
la distance effectuée.
)
Rendez-vous dès que possi-
ble dans le réseau CITROËN
ou dans un atelier qualifi é.
Informez impérativement le
technicien que vous avez
utilisé ce kit. Après diagnos-
tic, le technicien vous infor-
mera si le pneumatique peut
être réparé ou s’il doit être
remplacé.

11
139
INFORMATIONS PRATIQUES

Retrait de la cartouche




)
Rangez le tuyau noir.

)
Dégagez la base coudée du tuyau
blanc.

)
Maintenez le compresseur vertica-
lement.

)
Dévissez la cartouche par le bas.


Faites attention aux écoulements
de liquide.
La date limite d’utilisation du liqui-
de est inscrite sur la cartouche.
La cartouche de liquide est à
usage unique ; même entamée,
elle doit être remplacée.
Après utilisation, ne jetez pas la
cartouche dans la nature, rappor-
tez-la dans le réseau CITROËN
ou à un organisme chargé de sa
récupération.
N’oubliez pas de vous réappro-
visionner avec une nouvelle car-
touche disponible dans le réseau
CITROËN ou dans un atelier
qualifi é.

Contrôle de pression / Gonflageoccasionnel


Vous pouvez également utiliser le com-
presseur, sans injection de produit,
pour :


- contrôler ou gonfl er occasionnelle-
ment vos pneumatiques,

- gonfl er d’autres accessoires (bal-
lons, pneumatiques de cycle...).


)
Tournez le sélecteur A
sur
la position «Gonfl age».

)
Déroulez complètement le
tuyau noir H
.

)
Raccordez le tuyau noir à la valve
de la roue ou de l’accessoire.
Si nécessaire, montez au préalable
un des embouts fourni avec le kit.
)
Connectez la prise électrique du
compresseur à la prise 12V du véhi-
cule.

)
Démarrez le véhicule et laissez le
moteur tourner.

)
Ajustez la pression à l’aide du com-
presseur (pour gonfl er : interrup-
teur B
en position «I»
; pour dégon-
fl er : interrupteur B
en position «O»

et appui sur bouton C
), conformé-
ment à l’étiquette de pression des
pneumatiques du véhicule ou de
l’accessoire.

)
Retirez le kit, puis rangez-le.

11
140
INFORMATIONS PRATIQUES

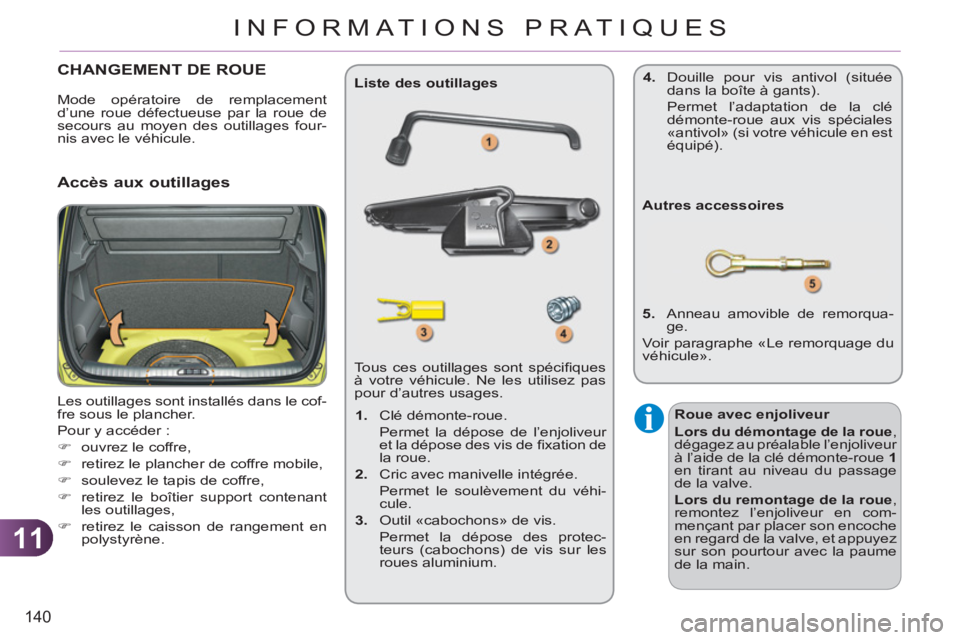

CHANGEMENT DE ROUE
Les outillages sont installés dans le cof-
fre sous le plancher.
Pour y accéder :


)
ouvrez le coffre,

)
retirez le plancher de coffre mobile,

)
soulevez le tapis de coffre,

)
retirez le boîtier support contenant
les outillages,

)
retirez le caisson de rangement en
polystyrène. Tous ces outillages sont spécifi ques
à votre véhicule. Ne les utilisez pas
pour d’autres usages.
Liste des outillages

Autres accessoires

5.
Anneau amovible de remorqua-
ge.
Voir paragraphe «Le remorquage du
véhicule».


Accès aux outillages


Roue avec enjoliveur

Lors du démontage de la roue
,
dégagez au préalable l’enjoliveur
à l’aide de la clé démonte-roue 1

en tirant au niveau du passage
de la valve.

Lors du remontage de la roue
,
remontez l’enjoliveur en com-
mençant par placer son encoche
en regard de la valve, et appuyez
sur son pourtour avec la paume
de la main.


1.
Clé démonte-roue.
Permet la dépose de l’enjoliveur
et la dépose des vis de fi xation de
la roue.

2.
Cric avec manivelle intégrée.
Permet le soulèvement du véhi-
cule.

3.
Outil «cabochons» de vis.
Permet la dépose des protec-
teurs (cabochons) de vis sur les
roues aluminium. Mode opératoire de remplacement
d’une roue défectueuse par la roue de
secours au moyen des outillages four-
nis avec le véhicule.
4.
Douille pour vis antivol (située
dans la boîte à gants).
Permet l’adaptation de la clé
démonte-roue aux vis spéciales
«antivol» (si votre véhicule en est
équipé).

11
INFORMATIONS PRATIQUES

Fixation de la roue de
secours en tôle ou de type
«galette»
Si votre véhicule est équipé de
roues aluminium, il est normal
de constater, lors du serrage
des vis au remontage, que les
rondelles ne viennent pas en
contact avec la roue de secours
en tôle ou de type «galette». Le
maintien de la roue se fait par
l’appui conique de chaque vis.


Accès à la roue de secours

La roue de secours est installée dans le
coffre sous le plancher.
Suivant la destination, la roue de se-
cours est en tôle ou de type «galette».
Pour y accéder, voir le paragraphe
«Accès aux outillages» de la page pré-
cédente.
Retrait de la roue


)
Dévissez la vis centrale jaune, et re-
tirez-la.

)
Relevez la roue de secours vers
vous par l’arrière.

)
Retirez la roue du coffre.


Remise en place de la roue


)
Remettez en place la roue dans son
logement.

)
Remettez la vis centrale jaune en
place au centre de la roue.

)
Serrez à fond jusqu’au cliquetis la
vis centrale pour bien maintenir la
roue.

)
Remettez en place le caisson de
rangement en polystyrène.

)
Remettez en place le boîtier support
et clippez-le.

11
INFORMATIONS PRATIQUES

Stationnement du véhicule
Immobilisez le véhicule de façon
à ne pas gêner la circulation : le
sol doit être horizontal, stable et
non glissant.
Serrez le frein de stationnement,
coupez le contact et engagez la
première vitesse de façon à blo-
quer les roues.
Placez une cale si nécessaire
sous la roue diagonalement op-
posée à celle à remplacer.
Assurez-vous impérativement
que les occupants sont sortis
du véhicule et situés dans une
zone garantissant leur sécurité.
Ne vous engagez jamais sous
un véhicule levé par un cric ; uti-
lisez une chandelle.
Démontage de la roue

Liste des opérations


)
Retirez le cabochon sur chacune
des vis à l’aide de l’outil 3
(avec
roues aluminium uniquement).

)
Montez la douille antivol 4
sur la clé
démonte-roue 1
pour débloquer la
vis antivol (si votre véhicule en est
équipé).

)
Débloquez les autres vis unique-
ment avec la clé démonte-roue 1
.

)
Placez le cric 2
en contact avec l’un
des deux emplacements avant A

ou arrière B
prévus sur le soubas-
sement, le plus proche de la roue à
changer.

)
Déployez le cric 2
jusqu’à ce que sa
semelle soit en contact avec le sol.
Assurez-vous que l’axe de la semel-
le du cric est à l’aplomb de l’empla-
cement A
ou B
utilisé.

)
Levez le véhicule, jusqu’à laisser un
espace suffi sant entre la roue et le
sol, pour mettre facilement ensuite
la roue de secours (non crevée).

)
Retirez les vis et conservez-les dans
un endroit propre.

)
Dégagez la roue.
