2012 CITROEN C3 PICASSO Notices Demploi (in French)

12
167
CARACTÉRISTIQUES TECHNIQUES
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
* Pour la Russie uniquement.

**
La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs essence


VTi 95



VTi 115 *



VTi 120



VTi 115 *



VTi 120



Boîtes de vitesses


Manuelle



Manuelle



Manuelle pilotée
(6 rapports)



Types variantes versions :
SH ...


8FP0



5FJ0 *



5FS0



5FJ8/P *



5FS8/P




- Masse à vide
1 201
1 204
1 205


- Masse en ordre de marche
1 276
1 279
1 280


- Charge utile
546
549
564


- Masse maximale techniquement
admissible en charge (MTAC)


1 747
1 753
1 769


- Masse totale roulante autorisée (MTRA)
en pente 12%
2 597
2 603
2 619


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
850
850
850


- Remorque freinée ** (avec report de
charge dans la limite du MTRA)
1 100
1 100
1 100


- Remorque non freinée
635
635
640


- Poids recommandé sur fl èche
54
54
54

12
168
CARACTÉRISTIQUES TECHNIQUES

MODÈLES :


MOTORISATION ET BOÎTE DE VITESSES



Types variantes versions :
SH ...


8FN0/GPL



MOTEUR GPL


VTi 95


Cylindrée (cm
3
)
1 397
Alésage x course (mm)
77 x 75
Puiss. maxi : norme CEE (kW)
70
Régime de puiss. maxi (tr/min)
6 000
Couple maxi : norme CEE (Nm)
136
Régime de couple maxi (tr/min)
4 000
Carburant
GPL / Sans plomb
Catalyseur
Oui

BOÎTE DE VITESSES

Manuelle
(5 rapports)

CAPACITÉ D’HUILE (en litres)

Moteur (avec échange cartouche)
4,25

12
169
CARACTÉRISTIQUES TECHNIQUES


MASSES ET CHARGES REMORQUABLES (en kg)



Moteur GPL


VTi 95



Boîte de vitesses


Manuelle



Types variantes versions :
SH ...


8FN0/GPL




- Masse à vide
1 301


- Masse en ordre de marche
1 376


- Charge utile
446


- Masse maximale techniquement
admissible en charge (MTAC)
1 747


- Masse totale roulante autorisée (MTRA)
en pente 12%
2 597


- Remorque freinée (dans la limite du
MTRA)
en pente 12%
850


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
1 100


- Remorque non freinée
650


- Poids recommandé sur fl èche
54

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant
le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de
route.
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

12
170
CARACTÉRISTIQUES TECHNIQUES

MODELES :


MOTORISATIONS ET BOITES DE VITESSES



Types variantes versions :
SH ...


9HP0



9HP8/P/S



9HR8



MOTEURS DIESEL


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP


Cylindrée (cm
3
)
1 560
1 560
1 560
Alésage x course (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Puiss. maxi : norme CEE (kW)
68
68
82
Régime de puiss. maxi (tr/min)
4 000
4 000
3 600
Couple maxi : norme CEE (Nm)
230
230
270
Régime de couple maxi (tr/min)
1 750
1 750
1 750
Carburant
Gazole
Gazole
Gazole
Catalyseur
oui
oui
oui
Filtre à particules
oui
oui
oui

BOÎTES DE VITESSES

Manuelle (5 rapports)
Manuelle pilotée
(6 rapports)
Manuelle (6 rapports)

CAPACITES D’HUILE (en litres)

Moteur (avec échange cartouche)
3,75
3,75
3,75

.../S
: modèle e-HDi équipé du Stop & Start.

12

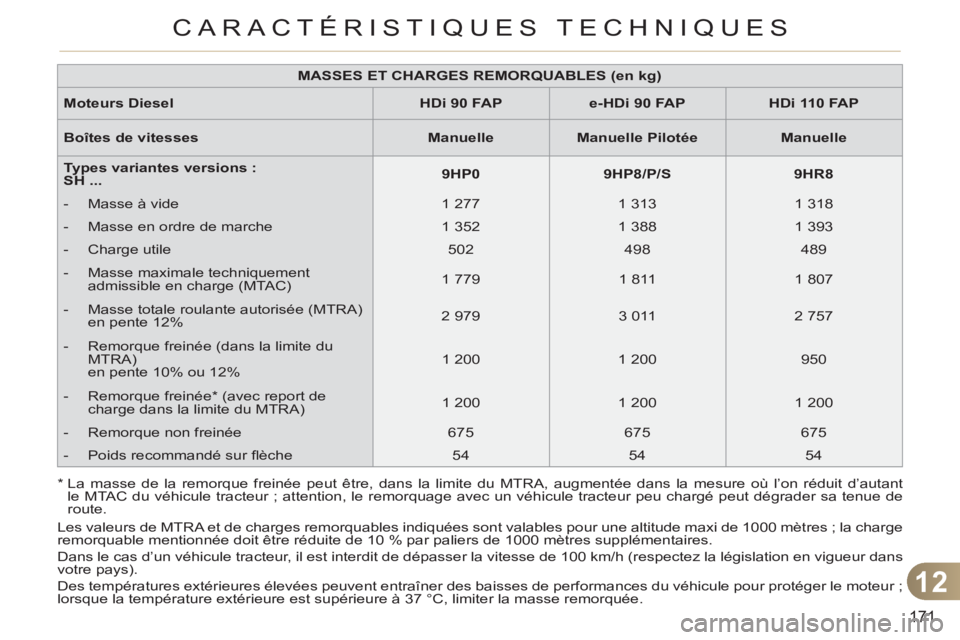

171
CARACTÉRISTIQUES TECHNIQUES

*
La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant
le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de
route.

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP



Boîtes de vitesses


Manuelle



Manuelle Pilotée



Manuelle



Types variantes versions :
SH ...


9HP0



9HP8/P/S



9HR8




- Masse à vide
1 277
1 313
1 318


- Masse en ordre de marche
1 352
1 388
1 393


- Charge utile
502
498
489


- Masse maximale techniquement
admissible en charge (MTAC)
1 779
1 811
1 807


- Masse totale roulante autorisée (MTRA)
en pente 12%
2 979
3 011
2 757


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%


1 200
1 200
950


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
1 200
1 200
1 200


- Remorque non freinée
675
675
675


- Poids recommandé sur fl èche
54
54
54
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

12
172
CARACTÉRISTIQUES TECHNIQUES
DIMENSIONS (EN MM)

12
173
CARACTÉRISTIQUES TECHNIQUES
ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visibles pour l’identifi cation et la recherche du
véhicule.
Une pression de gonfl age insuf-
fi sante augmente la consomma-
tion de carburant.
Le contrôle de la pression de
gonfl age doit être effectué à
froid au moins tous les mois.



A.
Numéro de série sur le pied avant
droit.

Ce numéro est gravé sur la carros-
serie à proximité de la charnière.
Pour y accéder, ouvrez la porte droi-
te.
B.
Numéro de série sur la traverse
inférieure de pare-brise.

Ce numéro est inscrit sur une éti-
quette collée et visible à travers le
pare-brise.

C.
Etiquette constructeur.

Ce numéro est inscrit sur une éti-
quette autodestructive collée sur le
pied milieu, côté gauche.
D.
Etiquette pneumatiques/peinture.



Cette étiquette est collée sur le pied
milieu, côté gauche.
Elle comporte les informations suivan-
tes :


- les pressions de gonfl age à vide et
en charge,

- les dimensions des jantes et des
pneumatiques,

- les marques de pneumatiques re-
commandées par le constructeur,

- la pression de gonfl age de la roue
de secours,

- la référence de la couleur de la pein-
ture.
