2012 CITROEN C3 PICASSO dimensions

3
SOMMAIRE
Indicateurs de direction 101Signal de détresse 101Avertisseur sonore 101Appel d’urgence ou
d’assistance 102Systèmes d’assistance
au freinage 102Systèmes de contrôle
de la trajectoire 103Ceintures de sécurité 104Airbags 108
8 - SÉCURITÉ101Î111
Frein de stationnement 112Boîte manuelle 6 vitesses 112Indicateur de changement
de rapport 113Boîte manuelle pilotée 6 vitesses 114Aide au démarrage en pente 117Stop & Start 118Limiteur de vitesse 121Régulateur de vitesse 123Aide au stationnement arrière 125
9 - CONDUITE 112 Î 126
Capot 128Panne de carburant (Diesel) 128Moteurs essence 130Moteurs Diesel 131Vérifi cation des niveaux 132ContrÙles 133
10 - VÉRIFICATIONS 127 Î134
Kit de dépannage provisoire
de pneumatique 135Changement d’une roue 140Changement d’une lampe 144Changement d’un fusible 150Batterie 157Mode économie d’énergie 159Changement d’un balai
d’essuie-vitre 159Remorquage du véhicule 160Attelage d’une remorque 162Pose des barres de toit 163Accessoires 164
11 - INFORMATIONSPRATIQUES 135 Î165
Motorisations essence 166Masses essence 167Motorisation GPL 168Masses GPL 169Motorisations Diesel 170Masses Diesel 171Dimensions 172Éléments d’identifi cation 173
12 - CARACTÉRISTIQUESTECHNIQUES166Î173
AUDIO et TÉLÉMATIQUE174Î 230
INDEXALPHABÉTIQUE231 Î 234
Urgence ou assistance 175MyWay 177Autoradio 209

12
172
CARACTÉRISTIQUES TECHNIQUES
DIMENSIONS (EN MM)

12
173
CARACTÉRISTIQUES TECHNIQUES

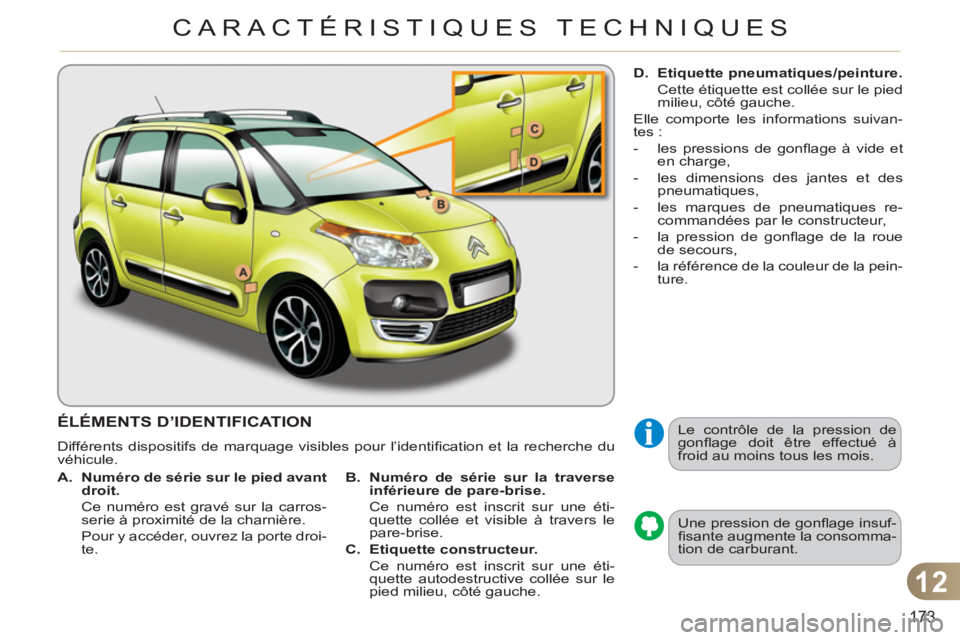

ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visibles pour l’identifi cation et la recherche du
véhicule.
Une pression de gonfl age insuf-
fi sante augmente la consomma-
tion de carburant.
Le contrôle de la pression de
gonfl age doit être effectué à
froid au moins tous les mois.



A.
Numéro de série sur le pied avant
droit.

Ce numéro est gravé sur la carros-
serie à proximité de la charnière.
Pour y accéder, ouvrez la porte droi-
te.
B.
Numéro de série sur la traverse
inférieure de pare-brise.

Ce numéro est inscrit sur une éti-
quette collée et visible à travers le
pare-brise.

C.
Etiquette constructeur.

Ce numéro est inscrit sur une éti-
quette autodestructive collée sur le
pied milieu, côté gauche.
D.
Etiquette pneumatiques/peinture.



Cette étiquette est collée sur le pied
milieu, côté gauche.
Elle comporte les informations suivan-
tes :


- les pressions de gonfl age à vide et
en charge,

- les dimensions des jantes et des
pneumatiques,

- les marques de pneumatiques re-
commandées par le constructeur,

- la pression de gonfl age de la roue
de secours,

- la référence de la couleur de la pein-
ture.

232
INDEX ALPHABÉTIQUE
F Feux indicateurs de direction .....101
Filtre à air ...................................133
Filtre à huile ................................133
Filtre à particules ................133, 134
Filtre habitacle ............................133
Fixations ISOFIX ..........................97
Follow me home ...........................75
Fonction autoroute
(clignotants) ..............................101
Frein de stationnement ...... 112, 134
Freins .........................................134
Fusibles ......................................150
G Gonfl age des pneus .....................20
Gonfl age occasionnel
(avec kit) ...................................135
GPL ............................................168
GPS ............................................183
Guidage ......................................183
H Heure (réglage) ..........200, 222, 223
I Identifi cation véhicule .................173
Indicateur d'entretien ....................31
Indicateur de changement
de rapport ................................. 113
Indicateur de niveau
d'huile moteur .....................33, 132
Indicateurs de direction
(clignotants) ......................101, 147
Informations trafi c (TMC) ...191, 192
Informations trafi c autoroutier
(TA) ..........................192, 193, 214
ISOFIX (fi xations) .........................97 C Commande de secours
portes .........................................68
Commande des lève-vitres ..........64
Commande des sièges
chauffants ...................................55
Compte-tours ...............................22
Compteur .....................................22
Compteur kilométrique
journalier ....................................34
Conduite économique ..................20
Consommation carburant .............20
Contrôle de pression
(avec kit) ...................................135
Contrôle du niveau
d'huile moteur .............................33
Contrôle dynamique de stabilité
(ESP) ........................................103
Contrôles ............130, 131, 133, 134
Crevaison ...................................135
Cric .............................................140
Crochets .................................89, 91
D Date (réglage) ............200, 222, 223
Dégivrage .....................................49
Délestage (mode) .......................158
Démarrage du véhicule ........ 62, 114
Démontage d'une roue ...............142
Démontage du surtapis ................85
Détrompeur carburant ..................72
Déverrouillage ..............................60
Déverrouillage de l'intérieur ..........67
Dimensions ................................172
Disques de freins .......................134E Eclairage coffre ....................81, 149
Eclairage d'accompagnement ......75
Eclairage intérieur ................80, 149
Eclairage planche de bord ...........34
Eco-conduite ................................20
Economie d'énergie (mode) .......159
Ecran couleur 16/9 .............180, 201
Ecran monochrome ....212, 224, 226
Ecran multifonction
(avec autoradio) .............37, 39, 41
Ecran multifonction
(sans autoradio) .........................35
Eléments d'identifi cation .............173
Enfants .............................95, 98, 99
Enfants (sécurité) .......................100
Entrée auxiliaire .........196, 216, 218
Entretien courant ..........................20
Environnement .......................20, 63
ESP/ASR ....................................103
Essuie-vitre ............................77, 79
Essuie-vitre arrière .......................78
Etiquettes d'identifi cation ............173
F Fermeture des portes .............60, 66
Fermeture du coffre ................60, 68
Feu antibrouillard arrière ............147
Feu de recul ...............................147
Feux antibrouillard arrière ............74
Feux de croisement ..............73, 145
Feux de détresse .......................101
Feux de plaque minéralogique ...147
Feux de position ...........73, 145, 147
Feux de route .......................73, 145
Feux de stop ..............................147
Feux diurnes ................................75
