2012 CITROEN C3 PICASSO Návod na použitie (in Slovak)

11
151
PRAKTICKÉ INFORMÁCIE

Poistky v palubnej doske

Poistková skrinka sa nachádza v spod-
nej časti palubnej dosky (na ľavej stra-
ne).

Prístup k poistkám


)
viď odstavec "Prístup k náradiu".

Ta b uľky poistiek


Číslo poistky




Intenzita


Funkcia



FH36



5 A

Modul prívesu.


FH37



15 A

Napájanie zásuvky prívesu.


FH38



20 A

Navigačný prístroj montovaný ako príslušenstvo.


FH39



20 A

Vyhrievaná sedadlá.


FH40



30 A

Modul prívesu.



Číslo poistky




Intenzita


Funkcia



F1



15 A

Zadný stierač.


F2



-

Nepoužitá.


F3



5 A

Počítač airbagov a pyrotechnických napínačov.


F4



10 A

Snímač uhla volantu, klimatizácie, spínač spojky,
čerpadlo fi ltra pevných častíc, diagnostická
zásuvka, prietokomer vzduchu.


F5



30 A

Modul ovládania okien, ovládanie okna
spolujazdca, motor ovládania predných okien.


F6



30 A

Motor sekvenčného ovládania zadných okien a
motor ovládania okien vodiča.


F7



5 A

Stropné svetlá, predné a zadné svetlá na čítanie,
osvetlenie odkladacej schránky, prenosné svietidlo.

11
152
PRAKTICKÉ INFORMÁCIE


Číslo poistky




Intenzita


Funkcia



F8


20 A

Viacúčelový displej, autorádio, rádionavigácia.


F9


30 A

Autorádio (druhý vstup), 12 V zásuvka.


F10


15 A

Ovládače pod volantom.


F11


15 A

Stýkač zámku riadenia, slabý prúd.


F12


15 A

Ďažďový / slnečný senzor, modul prívesu.


F13


5 A

Hlavný spínač bŕzd, modul motora.


F14


15 A
Počítač pomoci pri parkovaní, pásové
zobrazovanie kontroliek, počítadlo airbagov,
združený prístroj, klimatizácia, USB box.


F15


30 A

Zamykanie.


F16


-

Nepoužitá.


F17


40 A

Odmrazovanie zadného okna a spätných zrkadiel.


SH


-

Bočník PARC.

11
153
PRAKTICKÉ INFORMÁCIE

Poistky v motorovom priestore

Poistková skrinka sa nachádza v moto-
rovom priestore, v blízkosti batérie (na
ľavej strane).

Akýkoľvek zásah do poistiek
vo svorkovnici umiestnenej na
batérii sa musí vykonať v sieti
CITROËN alebo v kvalifi kovaná
dielňa.
Prístup k poistkám


)
Otvorte veko.

)
Vymeňte poistku (viď príslušný od-
stavec).

)
Po zásahu veko veľmi dôkladne
uzatvorte, aby sa poistková skrinka
utesnila.

11
154
PRAKTICKÉ INFORMÁCIE

Tabuľka poistiek


Číslo poistky



Intenzita


Funkcia



F1



20 A

Napájanie riadiacej jednotky motora, ovládanie ventilátorov motora, hlavné
multifunkčné kontrolné relé motora.


F2



15 A

Zvuková výstraha.


F3



10 A

Ostrekovač skiel vpredu a vzadu.


F4



20 A

Denné svetlomety.


F5



15 A

Ohrievač nafty (naftové motory), palivové čerpadlo (benzínové motory).


F6



10 A

Riadiaca jednotka ABS/ESP, relé vypínania ABS/ESP, sekundárny spínač bŕzd.


F7



10 A

Elektrický posilňovač riadenia.


F8



25 A

Ovládanie spúšťača.


F9



10 A

Spínacia a ochranná jednotka (naftové motory).


F10



30 A

Elektromagnetický ventil vstrekovania (naftové motory), vstrekovače a zapaľovacie
cievky (benzínové motory).


F11



40 A

Ventilátor klimatizácie.

11
PRAKTICKÉ INFORMÁCIE


Číslo
poistky



Intenzita


Funkcie



F12



30 A

Malá / veľká rýchlosť stierania čelného skla.


F13



40 A

Napájanie jednotky BSI (+ po zapnutí zapaľovania).


F14



30 A

Napájanie valvetronic (benzínové motory).


F15



10 A

Diaľkové svetlo vpravo.


F16



10 A

Diaľkové svetlo vľavo.


F17



15 A

Stretávacie svetlo vľavo.


F18



15 A

Stretávacie svetlo vpravo.


F19



15 A

Ovládanie multifunkčnej kontroly motora (benzín),
elektroventily chladenia vzduchu (Diesel).


F20



10 A

Ovládanie multifunkčnej kontroly motora (benzín),
elektroventily riadenia tlaku Turbo (Diesel), snímač
hladiny vody motora (Diesel).


F21



5 A

Ovládanie ventilátorov motora, relé APC, ABS ESP.

11
156
PRAKTICKÉ INFORMÁCIE

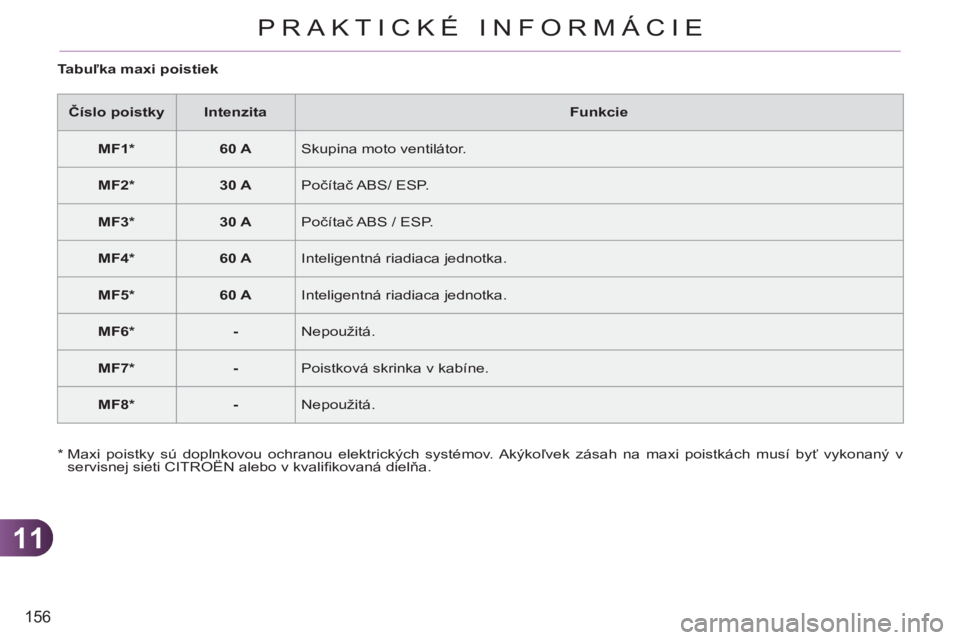

Tabuľka maxi poistiek


Číslo poistky



Intenzita


Funkcie



MF1 *



60 A

Skupina moto ventilátor.


MF2 *



30 A

Počítač ABS/ ESP.


MF3 *



30 A

Počítač ABS / ESP.


MF4 *



60 A

Inteligentná riadiaca jednotka.


MF5 *



60 A

Inteligentná riadiaca jednotka.


MF6 *



-

Nepoužitá.


MF7 *



-

Poistková skrinka v kabíne.


MF8 *



-

Nepoužitá.

*
Maxi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na maxi poistkách musí byť vykonaný v
servisnej sieti CITROËN alebo v kvalifi kovaná dielňa.

11
PRAKTICKÉ INFORMÁCIE
AKUMULÁTOR
Pracovný postup na dobitie vybitého
akumulátora alebo na naštartovanie
motora pomocou iného akumulátora.
Prístup k akumulátoru
Naštartovanie pomocou inéhoakumulátora



)
Pripojte červený kábel ku svorke
kladného pólu (+) vybitého akumu-
látora A
, potom ku svorke (+) po-
mocného akumulátora B
.

)
Pripojte jeden koniec zeleného ale-
bo čierneho kábla ku svorke zápor-
ného pólu (-) vášho vozidla.

)
Pripojte druhý koniec zeleného ale-
bo čierneho kábla k odklonenému
zbernému bodu (-) vášho vozidla.

)
Naštartujte vozidlo s vybitým aku-
mulátorom.

)
Naštartujte a nechajte vozidlo bežať
na voľnobežných otáčkach.

)
Počkajte na pokles otáčok a odpojte
káble.
Akumulátor je umiestnený v motorovom
priestore.
Prístup:


)
otvorte kapotu pomocou vnútornej a
potom vonkajšej páčky,

)
upevnite podperu kapoty,

)
zdvihnite plastový kryt svorky (+).






Prítomnosť tejto nálepky, zvlášť
pri funkcii Stop & Start, signali-
zuje použitie 12 V olovenej ba-
térie so špecifi ckou technológiou
a charakteristikou, ktorá si vyža-
duje, v prípade odpojenia alebo
výmeny zásah výhradne v sieti
CITROËN alebo v kvalifi kova-
nom servise.
Nedodržanie týchto odporúčaní
môže vyvolať riziko predčasné-
ho opotrebovania batérie.

Po montáži batérie v sieti
CITROËN alebo v kvalifi ko-
vanom servise bude funkcia
Stop & Start aktívna až po
dlhšom neprerušovanom od-
stavení vozidla, ktorého doba
závisí od klimatických pod-
mienok a stavu nabitia batérie
(až okolo 8 hodín).

11
158
PRAKTICKÉ INFORMÁCIE
Akumulátory obsahujú škodli-
vé látky, ako sú kyselina sírová
a olovo. Musia sa zlikvidovať
podľa platných predpisov a v
žiadnom prípade nesmú byť vy-
hodené spolu s domovým odpa-
dom.
Odneste vybité elektrické články
a akumulátory do špecializova-
nej zberne.
Dobíjanie akumulátora pomocou
nabíjačky akumulátoraREŽIM ČASOVÉHO ODPOJENIA ELEKTROPRÍSLUŠENSTVA

Systém, ktorý riadi niektoré funkcie v zá-
vislosti od množstva energie v batérii.
Na vozidle za jazdy systém dočasne
neutralizuje niektoré funkcie, ako sú
napríklad klimatizácia, rozmrazovanie
zadného okna...
Neutralizované funkcie sú opäť auto-
maticky aktivované, akonáhle to pod-
mienky dovolia.
Vozidlo s robotizovanou manuál-
nou prevodovkou kvôli naštarto-
vaniu motora neroztláčajte.

Neodpájajte batériu pri jej dobí-
janí.


)
Riaďte sa návodom na obsluhu vy-
daným výrobcom nabíjačky.
