2012 Abarth Punto Evo Notice d'entretien (in French)

64
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U057Abfig. 56

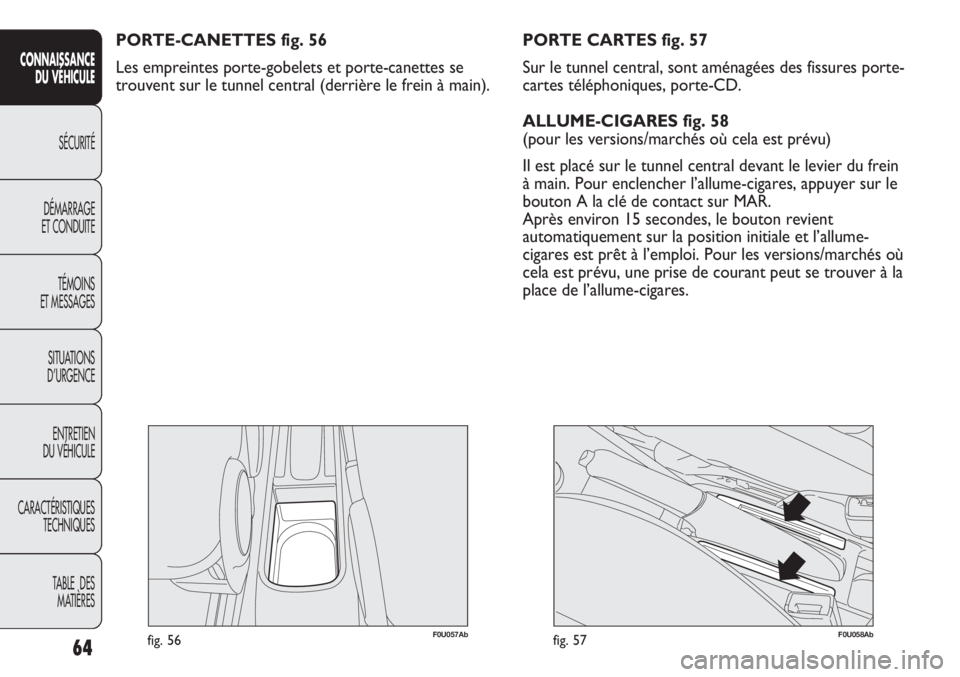

PORTE-CANETTES fig. 56
Les empreintes porte-gobelets et porte-canettes se
trouvent sur le tunnel central (derrière le frein à main).
F0U058Abfig. 57
PORTE CARTES fig. 57
Sur le tunnel central, sont aménagées des fissures porte-
cartes téléphoniques, porte-CD.
ALLUME-CIGARES fig. 58
(pour les versions/marchés où cela est prévu)
Il est placé sur le tunnel central devant le levier du frein
à main. Pour enclencher l’allume-cigares, appuyer sur le
bouton A la clé de contact sur MAR.
Après environ 15 secondes, le bouton revient
automatiquement sur la position initiale et l’allume-
cigares est prêt à l’emploi. Pour les versions/marchés où
cela est prévu, une prise de courant peut se trouver à la
place de l’allume-cigares.

65
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U059Abfig. 58

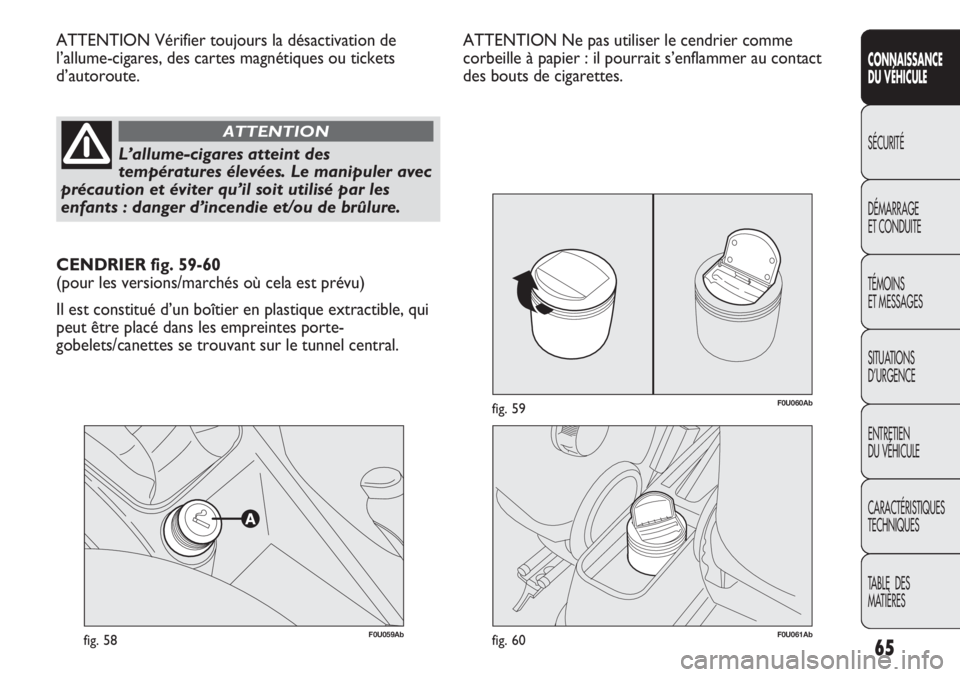

ATTENTION Vérifier toujours la désactivation de
l’allume-cigares, des cartes magnétiques ou tickets
d’autoroute.
L’allume-cigares atteint des
températures élevées. Le manipuler avec
précaution et éviter qu’il soit utilisé par les
enfants : danger d’incendie et/ou de brûlure.
ATTENTION
F0U061Abfig. 60
F0U060Abfig. 59
CENDRIER fig. 59-60
(pour les versions/marchés où cela est prévu)
Il est constitué d’un boîtier en plastique extractible, qui
peut être placé dans les empreintes porte-
gobelets/canettes se trouvant sur le tunnel central.ATTENTION Ne pas utiliser le cendrier comme
corbeille à papier : il pourrait s’enflammer au contact
des bouts de cigarettes.

66
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U062Abfig. 61

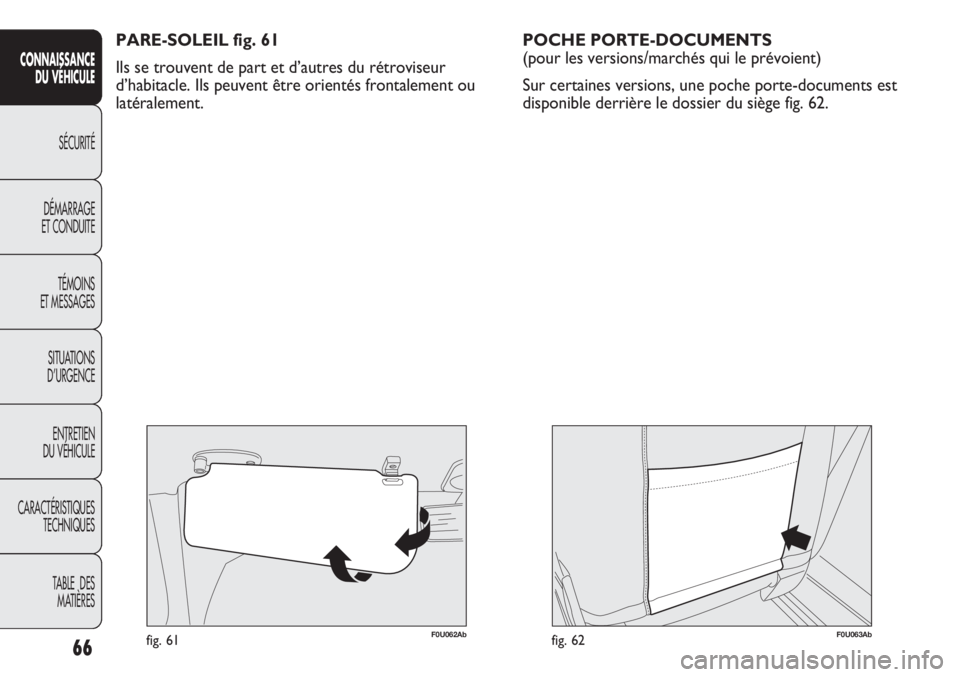

PARE-SOLEIL fig. 61
Ils se trouvent de part et d’autres du rétroviseur
d’habitacle. Ils peuvent être orientés frontalement ou
latéralement.
F0U063Abfig. 62
POCHE PORTE-DOCUMENTS
(pour les versions/marchés qui le prévoient)
Sur certaines versions, une poche porte-documents est
disponible derrière le dossier du siège fig. 62.

67
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U064Abfig. 64
PRISE DE COURANT
(pour les versions/marchés qui la prévoient)
Elle est placée à l’intérieur du coffre à bagages sur le
côté gauche du support en plastique de la plage arrière
fig. 63.
Pour l’utiliser, ouvrir le bouchon A.
F0U188Abfig. 63
VIDE-POCHES SUR LA PLANCHE DE BORD
Le compartiment A-fig. 64 est aménagé dans la zone
centrale de la planche de bord. Pour l’utiliser, ouvrir le
volet B en appuyant sur la touche située sur ledit volet.

68
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U065Abfig. 65
TOIT OUVRANT SKY-DOME
(pour les versions/marchés qui le prévoient)
Le toit ouvrant panoramique vitré est composé de deux
panneaux de verre dont l’un est fixe et l’autre mobile.
Ils sont équipés de deux stores (à l’avant et à l’arrière)
actionnés manuellement. Les stores peuvent être utilisés
soit en position « entièrement fermée », soit en position
« entièrement ouverte » (il n’existe pas de positions
fixes intermédiaires). Pour ouvrir les stores : saisir
la poignée A-fig. 65, et l’accompagner dans le sens
indiqué par les flèches jusqu’à la position « entièrement
ouverte ». Pour les refermer, effectuer les mêmes
opérations en sens inverse. Pour le fonctionnement
du toit ouvrant, tourner la clé de contact sur MAR.
Les commandes A-B fig. 65 qui se trouvent sur une
planche dédiée près du plafonnier avant, commandent
les fonctions d’ouverture et de fermeture du toit
ouvrant.Ouverture
Appuyer sur le bouton B-fig. 65 et maintenir la pression ;
le panneau en verre avant se déplacera en position
« becquet » ; appuyer de nouveau sur le bouton
B-fig. 65 et, en agissant sur la commande pendant plus
d’une demi-seconde, la vitre du toit s’ouvrira
automatiquement jusqu’à sa fin de course ; la vitre du
toit peut être arrêtée dans une position intermédiaire
en agissant de nouveau sur le bouton.
Fermeture
À partir de la position d’ouverture complète, appuyer
sur le bouton A-fig. 65 et, si l’on agit sur le bouton
pendant plus d’une demi-seconde, la vitre avant du toit
se déplacera automatiquement en position « becquet » ;
en agissant de nouveau sur le bouton, la vitre du toit
s’arrête dans une position intermédiaire ; appuyer de
nouveau sur le bouton A-fig. 65 et maintenir la pression
jusqu’à la fermeture complète du panneau.

69
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
En quittant la voiture, retirer toujours la
clé du contact pour éviter que le toit
ouvrant, par un actionnement intempestif, soit
une source de danger pour les passagers encore
à bord du véhicule : l’utilisation impropre du toit
peut être dangereuse. Avant et pendant son
actionnement, vérifier toujours que les passagers
soient à l’abri des risques de lésions que pourrait
occasionner l’ouverture du toit soit directement,
soit indirectement, à cause d’objets qui seraient
entraînés ou heurtés par lui.
ATTENTION

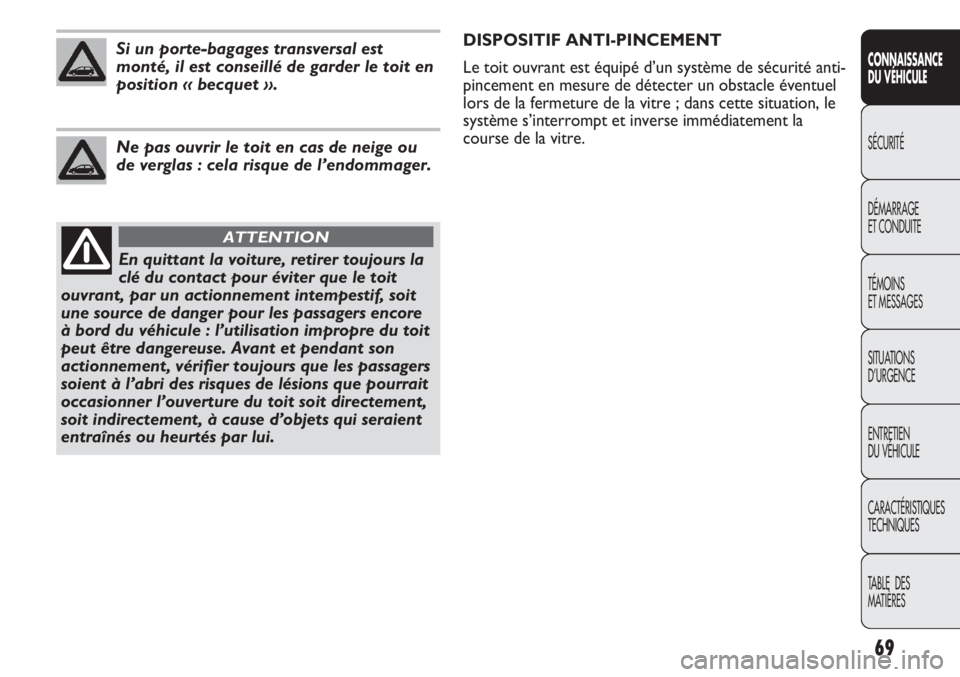

Si un porte-bagages transversal est
monté, il est conseillé de garder le toit en
position « becquet ».
Ne pas ouvrir le toit en cas de neige ou
de verglas : cela risque de l’endommager.
DISPOSITIF ANTI-PINCEMENT
Le toit ouvrant est équipé d’un système de sécurité anti-
pincement en mesure de détecter un obstacle éventuel
lors de la fermeture de la vitre ; dans cette situation, le
système s’interrompt et inverse immédiatement la
course de la vitre.

70
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

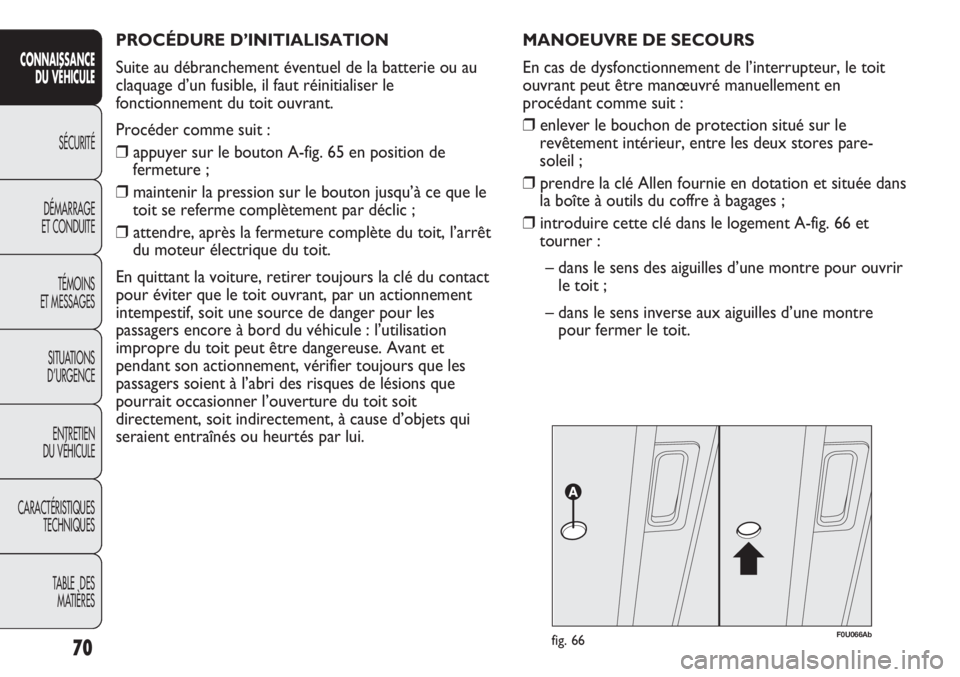

PROCÉDURE D’INITIALISATION
Suite au débranchement éventuel de la batterie ou au
claquage d’un fusible, il faut réinitialiser le
fonctionnement du toit ouvrant.
Procéder comme suit :
❒appuyer sur le bouton A-fig. 65 en position de
fermeture ;
❒maintenir la pression sur le bouton jusqu’à ce que le
toit se referme complètement par déclic ;
❒attendre, après la fermeture complète du toit, l’arrêt
du moteur électrique du toit.
En quittant la voiture, retirer toujours la clé du contact
pour éviter que le toit ouvrant, par un actionnement
intempestif, soit une source de danger pour les
passagers encore à bord du véhicule : l’utilisation
impropre du toit peut être dangereuse. Avant et
pendant son actionnement, vérifier toujours que les
passagers soient à l’abri des risques de lésions que
pourrait occasionner l’ouverture du toit soit
directement, soit indirectement, à cause d’objets qui
seraient entraînés ou heurtés par lui.
F0U066Abfig. 66
MANOEUVRE DE SECOURS
En cas de dysfonctionnement de l’interrupteur, le toit
ouvrant peut être manœuvré manuellement en
procédant comme suit :
❒enlever le bouchon de protection situé sur le
revêtement intérieur, entre les deux stores pare-
soleil ;
❒prendre la clé Allen fournie en dotation et située dans
la boîte à outils du coffre à bagages ;
❒introduire cette clé dans le logement A-fig. 66 et
tourner :
– dans le sens des aiguilles d’une montre pour ouvrir
le toit ;
– dans le sens inverse aux aiguilles d’une montre
pour fermer le toit.

71
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

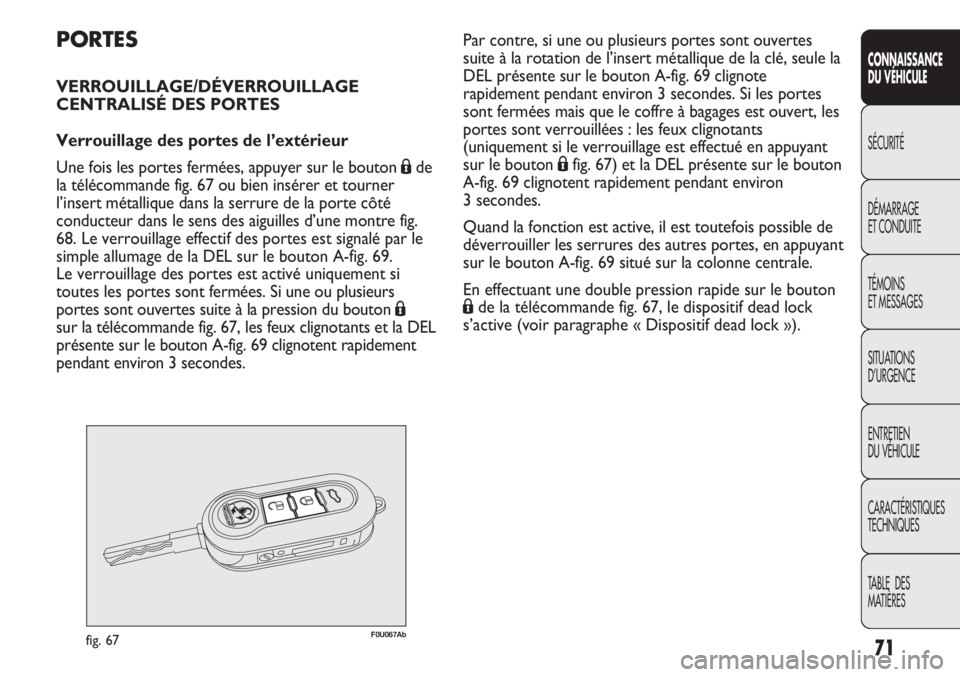

PORTES
VERROUILLAGE/DÉVERROUILLAGE
CENTRALISÉ DES PORTES
Verrouillage des portes de l’extérieur
Une fois les portes fermées, appuyer sur le bouton Áde
la télécommande fig. 67 ou bien insérer et tourner
l’insert métallique dans la serrure de la porte côté
conducteur dans le sens des aiguilles d’une montre fig.
68. Le verrouillage effectif des portes est signalé par le
simple allumage de la DEL sur le bouton A-fig. 69.
Le verrouillage des portes est activé uniquement si
toutes les portes sont fermées. Si une ou plusieurs
portes sont ouvertes suite à la pression du bouton Á
sur la télécommande fig. 67, les feux clignotants et la DEL
présente sur le bouton A-fig. 69 clignotent rapidement
pendant environ 3 secondes.
F0U067Abfig. 67
Par contre, si une ou plusieurs portes sont ouvertes
suite à la rotation de l’insert métallique de la clé, seule la
DEL présente sur le bouton A-fig. 69 clignote
rapidement pendant environ 3 secondes. Si les portes
sont fermées mais que le coffre à bagages est ouvert, les
portes sont verrouillées : les feux clignotants
(uniquement si le verrouillage est effectué en appuyant
sur le bouton Áfig. 67) et la DEL présente sur le bouton
A-fig. 69 clignotent rapidement pendant environ
3 secondes.
Quand la fonction est active, il est toutefois possible de
déverrouiller les serrures des autres portes, en appuyant
sur le bouton A-fig. 69 situé sur la colonne centrale.
En effectuant une double pression rapide sur le bouton
Áde la télécommande fig. 67, le dispositif dead lock
s’active (voir paragraphe « Dispositif dead lock »).
