2012 Abarth Punto Evo Notice d'entretien (in French)

192
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

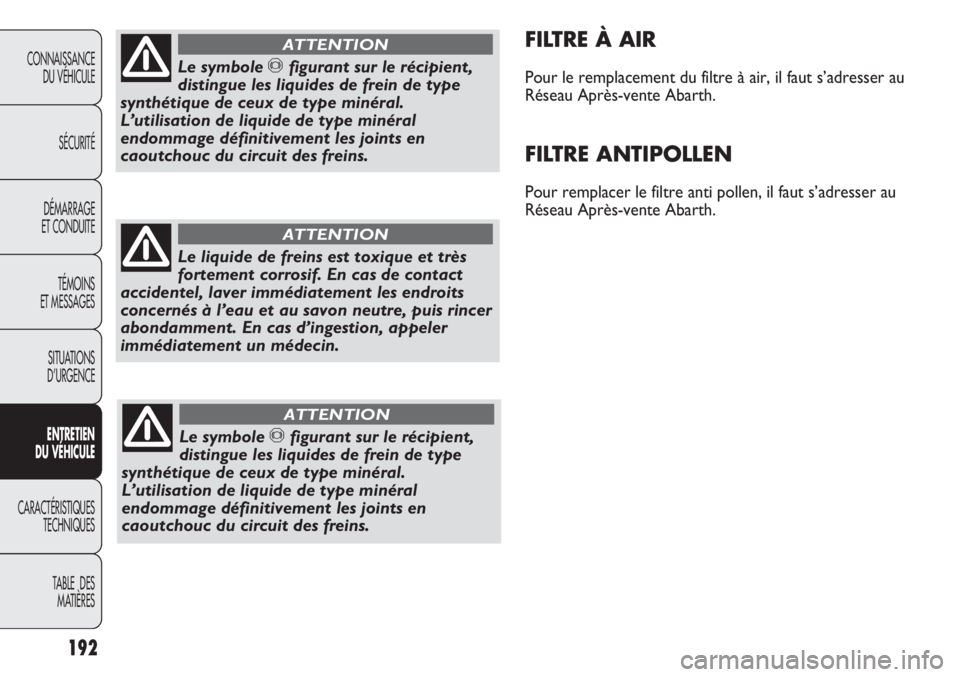

FILTRE À AIR
Pour le remplacement du filtre à air, il faut s’adresser au
Réseau Après-vente Abarth.
FILTRE ANTIPOLLEN
Pour remplacer le filtre anti pollen, il faut s’adresser au
Réseau Après-vente Abarth.
Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les endroits
concernés à l’eau et au savon neutre, puis rincer
abondamment. En cas d’ingestion, appeler
immédiatement un médecin.
ATTENTION
Le symbole πfigurant sur le récipient,
distingue les liquides de frein de type
synthétique de ceux de type minéral.
L’utilisation de liquide de type minéral
endommage définitivement les joints en
caoutchouc du circuit des freins.
ATTENTION
Le symbole πfigurant sur le récipient,
distingue les liquides de frein de type
synthétique de ceux de type minéral.
L’utilisation de liquide de type minéral
endommage définitivement les joints en
caoutchouc du circuit des freins.
ATTENTION

193
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

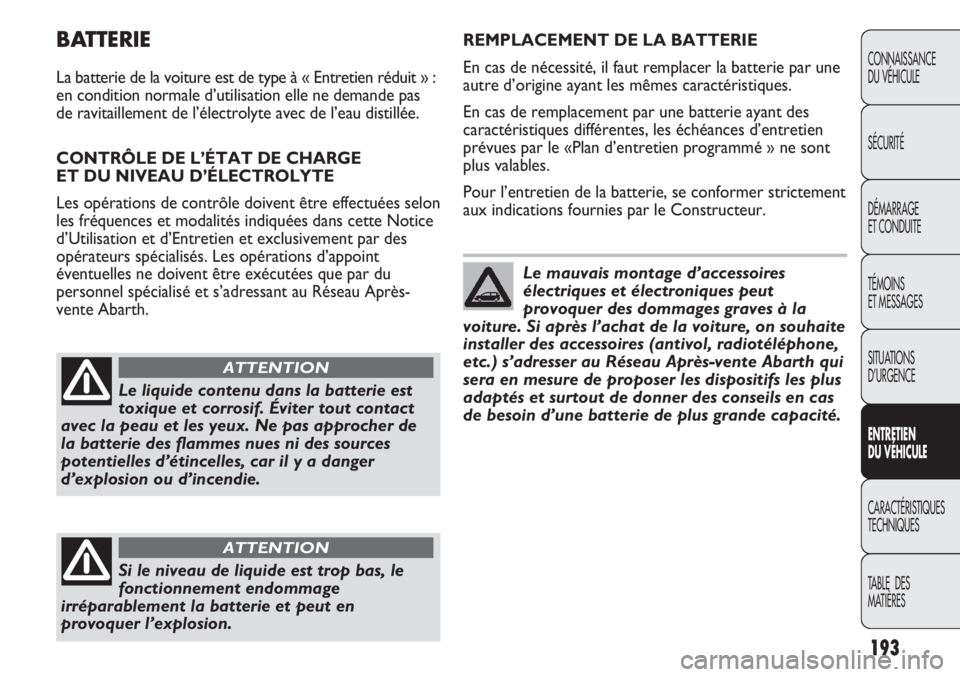

BATTERIE
La batterie de la voiture est de type à « Entretien réduit » :
en condition normale d’utilisation elle ne demande pas
de ravitaillement de l’électrolyte avec de l’eau distillée.
CONTRÔLE DE L’ÉTAT DE CHARGE
ET DU NIVEAU D’ÉLECTROLYTE
Les opérations de contrôle doivent être effectuées selon
les fréquences et modalités indiquées dans cette Notice
d’Utilisation et d’Entretien et exclusivement par des
opérateurs spécialisés. Les opérations d’appoint
éventuelles ne doivent être exécutées que par du
personnel spécialisé et s’adressant au Réseau Après-
vente Abarth.
Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact
avec la peau et les yeux. Ne pas approcher de
la batterie des flammes nues ni des sources
potentielles d’étincelles, car il y a danger
d’explosion ou d’incendie.
ATTENTION
Si le niveau de liquide est trop bas, le
fonctionnement endommage
irréparablement la batterie et peut en
provoquer l’explosion.
ATTENTION
REMPLACEMENT DE LA BATTERIE
En cas de nécessité, il faut remplacer la batterie par une
autre d’origine ayant les mêmes caractéristiques.
En cas de remplacement par une batterie ayant des
caractéristiques différentes, les échéances d’entretien
prévues par le «Plan d’entretien programmé » ne sont
plus valables.
Pour l’entretien de la batterie, se conformer strictement
aux indications fournies par le Constructeur.
Le mauvais montage d’accessoires
électriques et électroniques peut
provoquer des dommages graves à la
voiture. Si après l’achat de la voiture, on souhaite
installer des accessoires (antivol, radiotéléphone,
etc.) s’adresser au Réseau Après-vente Abarth qui
sera en mesure de proposer les dispositifs les plus
adaptés et surtout de donner des conseils en cas
de besoin d’une batterie de plus grande capacité.

194
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Les batteries contiennent des substances
très dangereuses pour l’environnement.
Pour le remplacement de la batterie, il
est conseillé de s’adresser au Réseau d’Après-
vente Abarth, qui est en mesure d’écouler les
anciennes en respectant l’environnement et les
normes de loi.
Si la voiture reste immobilisée pendant
longtemps sous un climat très froid,
démonter la batterie et la conserver dans un
lieu chauffé, sous peine de congélation.
ATTENTION
Lorsqu’on doit travailler sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet
ATTENTION
CONSEILS UTILES POUR PROLONGER
LA DURÉE DE LA BATTERIE
Pour éviter que la batterie ne se décharge rapidement et
pour en préserver la fonctionnalité, suivre
scrupuleusement les indications suivantes :
❒ lorsqu’on gare sa voiture, s’assurer que les portes, les
capots et les volets soient bien fermés pour éviter
que des plafonniers ne restent allumées à l’intérieur
de l’habitacle ;
❒ éteindre les lampes des plafonniers intérieurs : en
tout cas la voiture est munie d’un système
d’extinction automatique des lampes intérieures ;
❒ le moteur coupé, éviter de laisser les utilisateurs
branchés pendant longtemps (par ex. autoradio, feux
de détresse, etc.) ;
❒ avant toute intervention sur l’équipement électrique,
débrancher le câble du pôle négatif de la batterie ;
❒ serrer les bornes de la batterie à fond.

195
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ATTENTION La batterie maintenue pendant longtemps
à un état de charge inférieur à 50 % subit des dommages
à cause de sulfatation, ce qui réduit sa capacité et son
aptitude au démarrage.
Elle est aussi plus exposée au risque de gel (qui peut se
produire même à -10 °C). En cas d’arrêt prolongé, voir
le paragraphe « Inactivité prolongée de la voiture »,
chapitre « Démarrage et conduite ».
Si, après l’achat de la voiture, on envisage de monter des
accessoires électriques nécessitant une alimentation
électrique permanente (alarme, etc.) ou bien des
accessoires qui pèsent sur le bilan électrique, s’adresser
au Réseau Après-vente Abarth, dont le personnel
qualifié pourra conseiller les dispositifs les plus
appropriés appartenant à la Lineaccessori Abarth, en
évaluera l’absorption électrique totale et vérifiera si le
circuit électrique de la voiture est en mesure de
soutenir la charge demandée ou si, au contraire, il faut
l’intégrer avec une batterie plus puissante.
En effet, étant donné que certains dispositifs continuent
à absorber de l’énergie électrique même si le moteur
est coupé, ils déchargent peu à peu la batterie.ROUES ET PNEUS
Contrôler toutes les deux semaines environ et avant de
longs voyages la pression de chacun des pneus, y compris
la roue de secours : ces contrôles doivent être exécutés
avec les pneus reposés et froids.
Utilisant la voiture, il est normal que la pression augmente
; pour la valeur correcte de la pression de gonflage du
pneu voir le paragraphe « Roues » au chapitre
« Caractéristiques Techniques ».

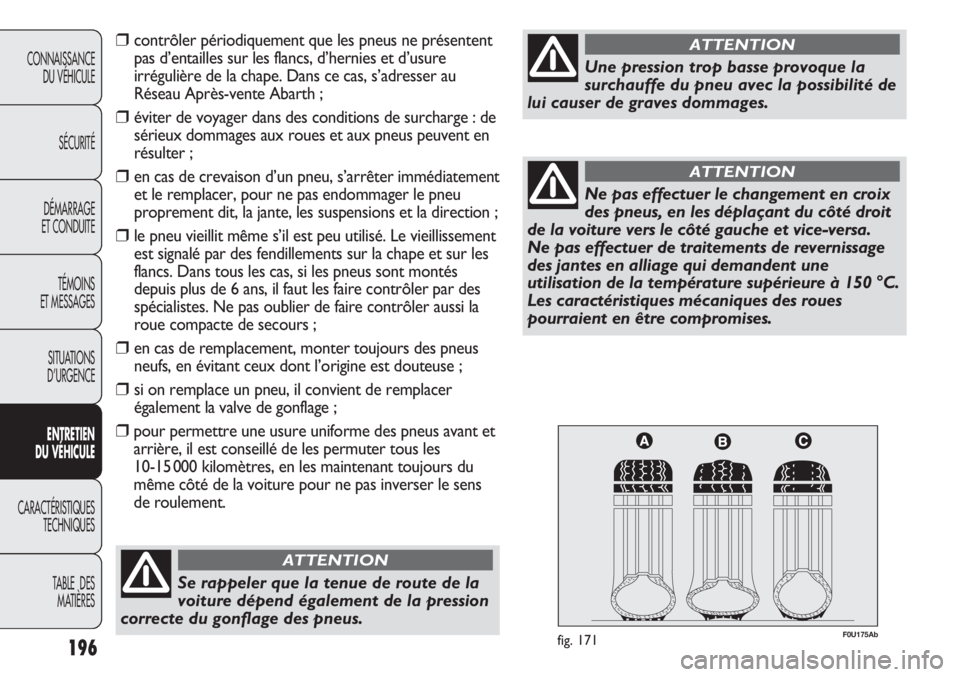

Une pression non conforme provoque une consommation
anormale des pneus fig. 171 :
A pression normale : chape uniformément usée.
B pression insuffisante : chape particulièrement usée sur
les bords.
C pression excessive : chape particulièrement usée au
centre.
Les pneus doivent être remplacés lorsque l’épaisseur de la
chape est réduite à 1,6 mm. Dans tous les cas, se
conformer aux normes en vigueur dans le pays où l’on
roule.
AVERTISSEMENTS
❒ Éviter, autant que possible, les freinages trop brusques,
les dérapages au démarrage, ainsi que les chocs violents
contre les trottoirs, les ornières et autre type
d’obstacles. Rouler longuement sur une chaussée
défoncée peut endommager les pneus ;

F0U175Abfig. 171196
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Se rappeler que la tenue de route de la
voiture dépend également de la pression
correcte du gonflage des pneus.
ATTENTION
Une pression trop basse provoque la
surchauffe du pneu avec la possibilité de
lui causer de graves dommages.
ATTENTION
Ne pas effectuer le changement en croix
des pneus, en les déplaçant du côté droit
de la voiture vers le côté gauche et vice-versa.
Ne pas effectuer de traitements de revernissage
des jantes en alliage qui demandent une
utilisation de la température supérieure à 150 °C.
Les caractéristiques mécaniques des roues
pourraient en être compromises.
ATTENTION
❒ contrôler périodiquement que les pneus ne présentent
pas d’entailles sur les flancs, d’hernies et d’usure
irrégulière de la chape. Dans ce cas, s’adresser au
Réseau Après-vente Abarth ;
❒ éviter de voyager dans des conditions de surcharge : de
sérieux dommages aux roues et aux pneus peuvent en
résulter ;
❒ en cas de crevaison d’un pneu, s’arrêter immédiatement
et le remplacer, pour ne pas endommager le pneu
proprement dit, la jante, les suspensions et la direction ;
❒ le pneu vieillit même s’il est peu utilisé. Le vieillissement
est signalé par des fendillements sur la chape et sur les
flancs. Dans tous les cas, si les pneus sont montés
depuis plus de 6 ans, il faut les faire contrôler par des
spécialistes. Ne pas oublier de faire contrôler aussi la
roue compacte de secours ;
❒ en cas de remplacement, monter toujours des pneus
neufs, en évitant ceux dont l’origine est douteuse ;
❒ si on remplace un pneu, il convient de remplacer
également la valve de gonflage ;
❒pour permettre une usure uniforme des pneus avant et
arrière, il est conseillé de les permuter tous les
10-15 000 kilomètres, en les maintenant toujours du
même côté de la voiture pour ne pas inverser le sens
de roulement.

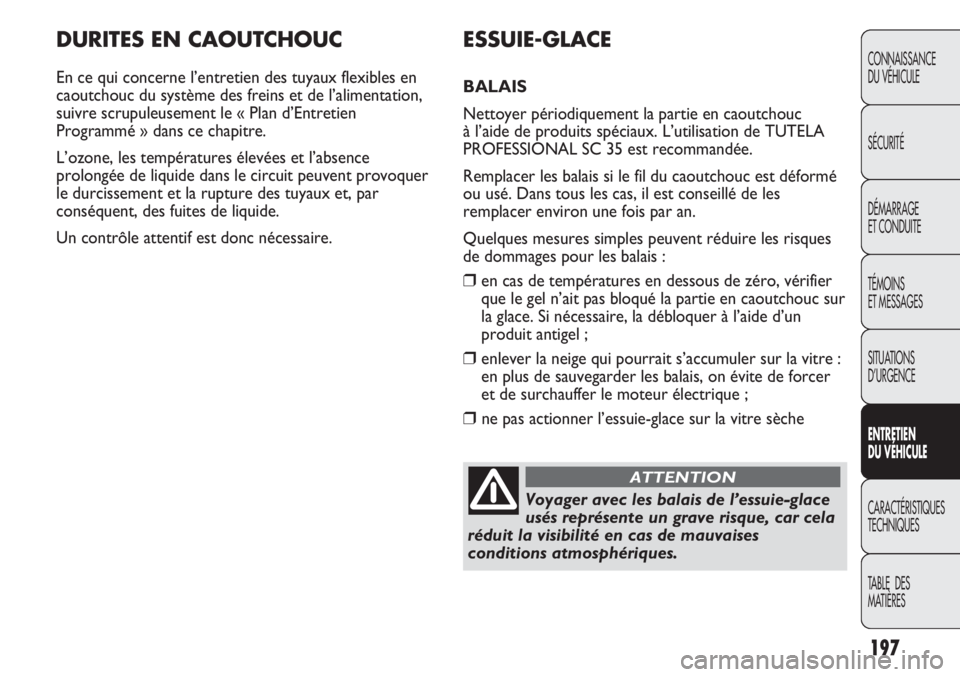

DURITES EN CAOUTCHOUC
En ce qui concerne l’entretien des tuyaux flexibles en
caoutchouc du système des freins et de l’alimentation,
suivre scrupuleusement le « Plan d’Entretien
Programmé » dans ce chapitre.
L’ozone, les températures élevées et l’absence
prolongée de liquide dans le circuit peuvent provoquer
le durcissement et la rupture des tuyaux et, par
conséquent, des fuites de liquide.
Un contrôle attentif est donc nécessaire.
197
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ESSUIE-GLACE
BALAIS
Nettoyer périodiquement la partie en caoutchouc
à l’aide de produits spéciaux. L’utilisation de TUTELA
PROFESSIONAL SC 35 est recommandée.
Remplacer les balais si le fil du caoutchouc est déformé
ou usé. Dans tous les cas, il est conseillé de les
remplacer environ une fois par an.
Quelques mesures simples peuvent réduire les risques
de dommages pour les balais :
❒ en cas de températures en dessous de zéro, vérifier
que le gel n’ait pas bloqué la partie en caoutchouc sur
la glace. Si nécessaire, la débloquer à l’aide d’un
produit antigel ;
❒ enlever la neige qui pourrait s’accumuler sur la vitre :
en plus de sauvegarder les balais, on évite de forcer
et de surchauffer le moteur électrique ;
❒ ne pas actionner l’essuie-glace sur la vitre sèche
Voyager avec les balais de l’essuie-glace
usés représente un grave risque, car cela
réduit la visibilité en cas de mauvaises
conditions atmosphériques.
ATTENTION

F0U177Abfig. 173F0U176Abfig. 172

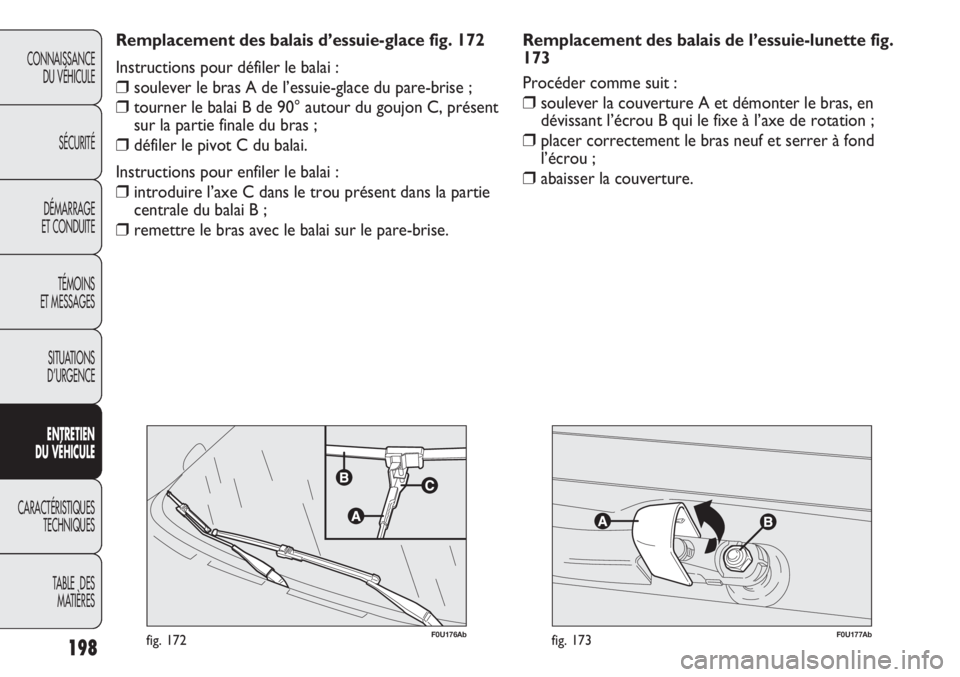

Remplacement des balais d’essuie-glace fig. 172
Instructions pour défiler le balai :
❒ soulever le bras A de l’essuie-glace du pare-brise ;
❒ tourner le balai B de 90° autour du goujon C, présent
sur la partie finale du bras ;
❒ défiler le pivot C du balai.
Instructions pour enfiler le balai :
❒ introduire l’axe C dans le trou présent dans la partie
centrale du balai B ;
❒ remettre le bras avec le balai sur le pare-brise.
198
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Remplacement des balais de l’essuie-lunette fig.
173
Procéder comme suit :
❒ soulever la couverture A et démonter le bras, en
dévissant l’écrou B qui le fixe à l’axe de rotation ;
❒ placer correctement le bras neuf et serrer à fond
l’écrou ;
❒ abaisser la couverture.

F0U179Abfig. 174F0U178Abfig. 175
Vitre arrière (lave-lunette) fig. 175
Les jets du lave-glace arrière sont fixes.
Le cylindre porte-objets est placé sur la vitre arrière. GICLEURS
Vitre avant (lave-glace) fig. 174
Si le jet ne sort pas, vérifier avant tout qu’il y ait du
liquide dans le réservoir du lave-glace (voir paragraphe «
Vérification des niveaux » dans ce chapitre).
Puis, contrôler que les trous de sortie ne sont pas
obstrués, le cas échéant, utiliser une aiguille pour les
déboucher.
199
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
