2012 Abarth Punto Evo Notice d'entretien (in French)

136
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

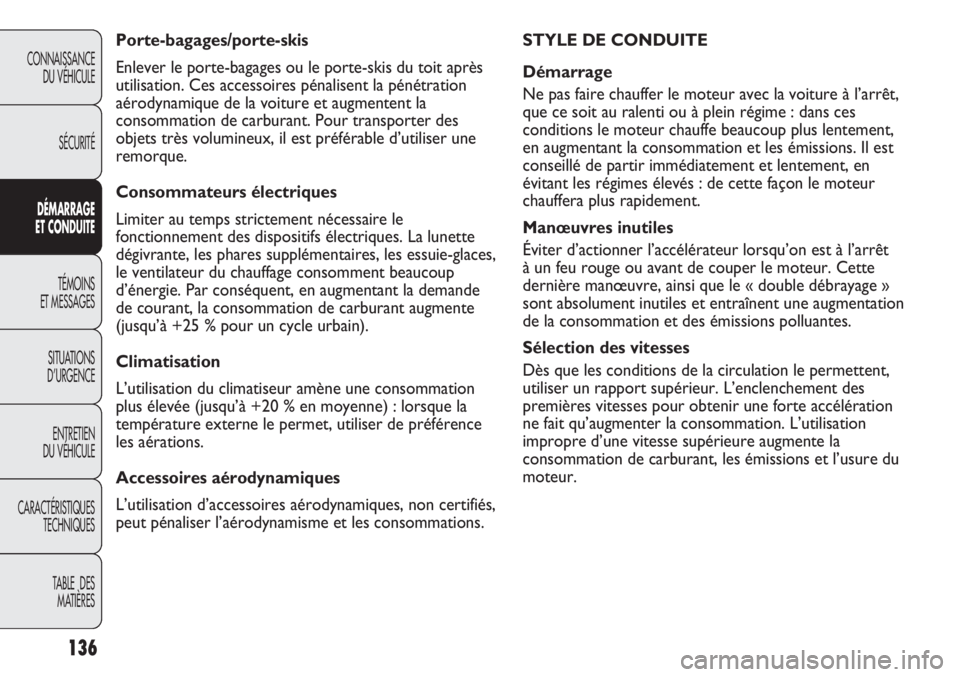

STYLE DE CONDUITE
Démarrage
Ne pas faire chauffer le moteur avec la voiture à l’arrêt,
que ce soit au ralenti ou à plein régime : dans ces
conditions le moteur chauffe beaucoup plus lentement,
en augmentant la consommation et les émissions. Il est
conseillé de partir immédiatement et lentement, en
évitant les régimes élevés : de cette façon le moteur
chauffera plus rapidement.
Manœuvres inutiles
Éviter d’actionner l’accélérateur lorsqu’on est à l’arrêt
à un feu rouge ou avant de couper le moteur. Cette
dernière manœuvre, ainsi que le « double débrayage »
sont absolument inutiles et entraînent une augmentation
de la consommation et des émissions polluantes.
Sélection des vitesses
Dès que les conditions de la circulation le permettent,
utiliser un rapport supérieur. L’enclenchement des
premières vitesses pour obtenir une forte accélération
ne fait qu’augmenter la consommation. L’utilisation
impropre d’une vitesse supérieure augmente la
consommation de carburant, les émissions et l’usure du
moteur. Porte-bagages/porte-skis
Enlever le porte-bagages ou le porte-skis du toit après
utilisation. Ces accessoires pénalisent la pénétration
aérodynamique de la voiture et augmentent la
consommation de carburant. Pour transporter des
objets très volumineux, il est préférable d’utiliser une
remorque.
Consommateurs électriques
Limiter au temps strictement nécessaire le
fonctionnement des dispositifs électriques. La lunette
dégivrante, les phares supplémentaires, les essuie-glaces,
le ventilateur du chauffage consomment beaucoup
d’énergie. Par conséquent, en augmentant la demande
de courant, la consommation de carburant augmente
(jusqu’à +25 % pour un cycle urbain).
Climatisation
L’utilisation du climatiseur amène une consommation
plus élevée (jusqu’à +20 % en moyenne) : lorsque la
température externe le permet, utiliser de préférence
les aérations.
Accessoires aérodynamiques
L’utilisation d’accessoires aérodynamiques, non certifiés,
peut pénaliser l’aérodynamisme et les consommations.

137
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

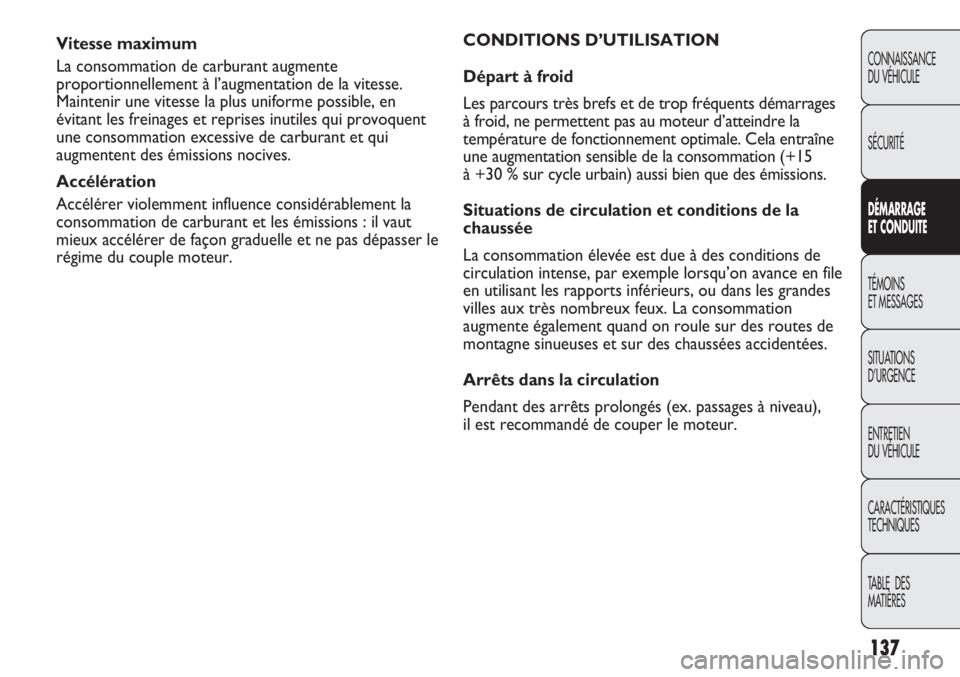

Vitesse maximum
La consommation de carburant augmente
proportionnellement à l’augmentation de la vitesse.
Maintenir une vitesse la plus uniforme possible, en
évitant les freinages et reprises inutiles qui provoquent
une consommation excessive de carburant et qui
augmentent des émissions nocives.
Accélération
Accélérer violemment influence considérablement la
consommation de carburant et les émissions : il vaut
mieux accélérer de façon graduelle et ne pas dépasser le
régime du couple moteur.CONDITIONS D’UTILISATION
Départ à froid
Les parcours très brefs et de trop fréquents démarrages
à froid, ne permettent pas au moteur d’atteindre la
température de fonctionnement optimale. Cela entraîne
une augmentation sensible de la consommation (+15
à +30 % sur cycle urbain) aussi bien que des émissions.
Situations de circulation et conditions de la
chaussée
La consommation élevée est due à des conditions de
circulation intense, par exemple lorsqu’on avance en file
en utilisant les rapports inférieurs, ou dans les grandes
villes aux très nombreux feux. La consommation
augmente également quand on roule sur des routes de
montagne sinueuses et sur des chaussées accidentées.
Arrêts dans la circulation
Pendant des arrêts prolongés (ex. passages à niveau),
il est recommandé de couper le moteur.

138
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
PNEUS NEIGE
Utiliser des pneus neige ayant les mêmes dimensions
que ceux qui équipent la voiture.
Disponibilité de pneus 205/45 R17"-88Q (M+S) de type
WINTER (Hiver) auprès du Réseau Après-vente Abarth,
à utiliser si le véhicule roule surtout sur des chaussées
enneigées.
Pour le choix du type de pneu de neige, de la pression
de gonflage et des caractéristiques de ce type de pneus,
il est nécessaire de respecter scrupuleusement les
indications du paragraphe « Roues » du chapitre
« Caractéristiques Techniques ».
Les caractéristiques de ces pneus hiver sont
sensiblement réduites lorsque l’épaisseur de la chape est
inférieure à 4 mm. Dans ce cas, il est préférable de les
remplacer.
Les caractéristiques spécifiques des pneus hiver sont
telles que, dans des conditions environnementales
normales ou en cas de longs trajets sur autoroute, leurs
performances s’avèrent inférieures à celles des pneus de
série.
Par conséquent, il faut les utiliser exclusivement pour les
missions pour lesquelles ils sont homologués.
La vitesse maximum du pneu à neige
avec indication « Q » ne doit pas
dépasser 160 km/h ; évidemment, en fonction
des normes du Code de la route en vigueur.
ATTENTION
ATTENTION Lorsqu’on utilise des pneus de neige ayant
un indice de vitesse maxi inférieure à celle que peut
atteindre le véhicule (augmentée de 5 %), placer dans
l’habitacle, bien en vue du conducteur, un signal de
prudence signalant la vitesse maxi admise pour les pneus
de neige (comme le prévoit la Directive CE).
Monter des pneus identiques sur les quatre roues du
véhicule (marque et profil) pour garantir plus de
sécurité sur route et lors des freinages, ainsi qu’une
bonne maniabilité.
Ne pas inverser le sens de rotation des pneus.

139
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

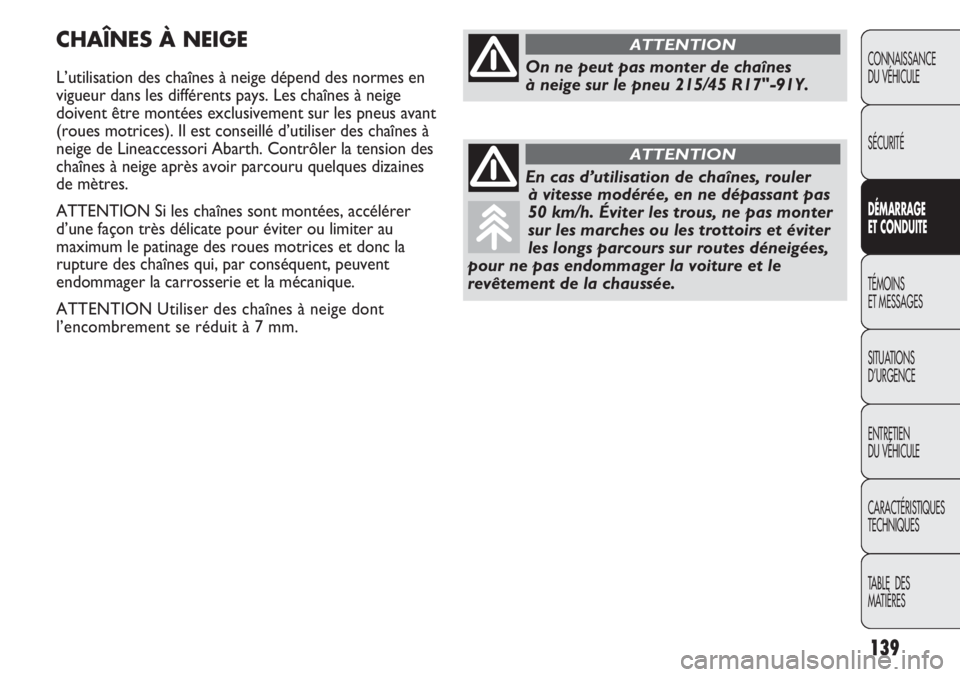

CHAÎNES À NEIGE
L’utilisation des chaînes à neige dépend des normes en
vigueur dans les différents pays. Les chaînes à neige
doivent être montées exclusivement sur les pneus avant
(roues motrices). Il est conseillé d’utiliser des chaînes à
neige de Lineaccessori Abarth. Contrôler la tension des
chaînes à neige après avoir parcouru quelques dizaines
de mètres.
ATTENTION Si les chaînes sont montées, accélérer
d’une façon très délicate pour éviter ou limiter au
maximum le patinage des roues motrices et donc la
rupture des chaînes qui, par conséquent, peuvent
endommager la carrosserie et la mécanique.
ATTENTION Utiliser des chaînes à neige dont
l’encombrement se réduit à 7 mm.On ne peut pas monter de chaînes
à neige sur le pneu 215/45 R17"-91Y.
ATTENTION
En cas d’utilisation de chaînes, rouler
à vitesse modérée, en ne dépassant pas
50 km/h. Éviter les trous, ne pas monter
sur les marches ou les trottoirs et éviter
les longs parcours sur routes déneigées,
pour ne pas endommager la voiture et le
revêtement de la chaussée.
ATTENTION

140
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
❒saupoudrer de talc les balais en caoutchouc des
essuie-glace avant et arrière et les maintenir écartés
des pare-brise ;
❒ouvrir légèrement les vitres ;
❒couvrir la voiture avec une bâche en tissu ou en
plastique ajouré. Ne pas utiliser de bâches en
plastique compact qui empêcheraient l’évaporation
de l’humidité de la surface de la voiture ;
❒gonfler les pneus à une pression de +0,5 bar par
rapport à celle normalement prescrite et la
contrôler périodiquement ;
❒si la batterie n’est pas débranchée du système
électrique, vérifier l’état de charge tous les trente
jours et au cas où l’indicateur optique présente une
couleur foncée sans la zone verte centrale, la
recharger ;
❒ne pas vider le circuit de refroidissement du moteur.
ATTENTION Si la voiture est équipée d’un système
d’alarme, désactiver l’alarme avec la télécommande.
INACTIVITÉ PROLONGÉE
DU VÉHICULE
Si la voiture ne doit pas être utilisée pendant plus d’un
mois, suivre scrupuleusement les instructions suivantes :
❒garer la voiture dans un local couvert, sec et si
possible aéré ;
❒engager une vitesse ;
❒veiller à ce que le frein à main ne soit pas tiré ;
❒débrancher la cosse négative de la batterie et
contrôler l’état de charge de cette dernière.
Lorsque le véhicule est au garage, effectuer ce
contrôle tous les trois mois. Recharger si
l’indicateur optique est de couleur sombre sans la
zone verte centrale ;
❒nettoyer et protéger les parties peintes avec de la
cire de protection ;
❒nettoyer et protéger les parties en métal brillantes
en utilisant les produits spéciaux que l’on trouve
dans le commerce ;

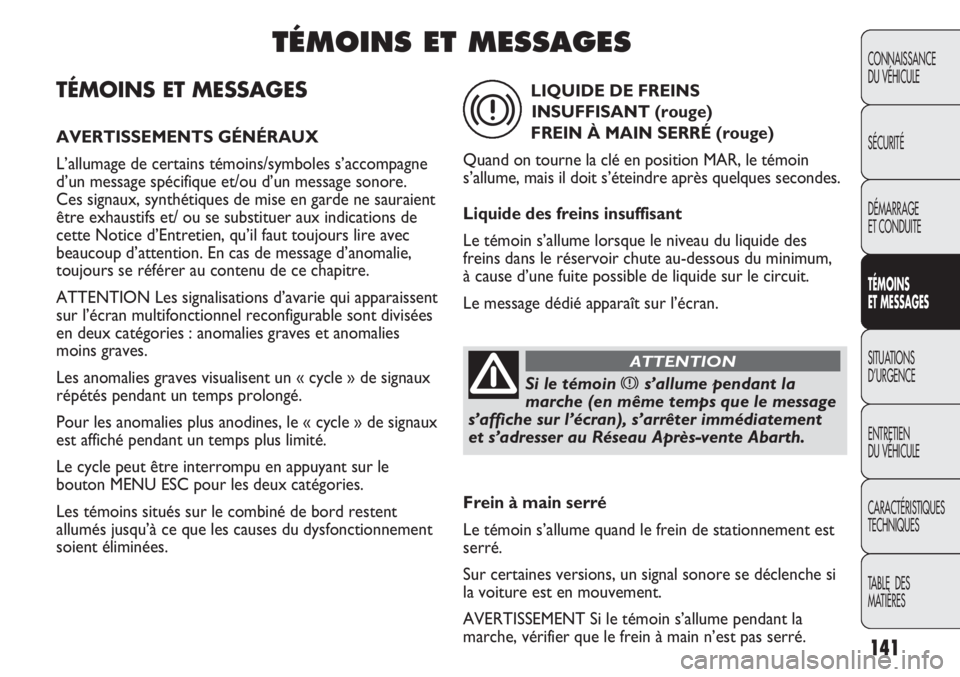

TÉMOINS ET MESSAGES
AVERTISSEMENTS GÉNÉRAUX
L’allumage de certains témoins/symboles s’accompagne
d’un message spécifique et/ou d’un message sonore.
Ces signaux, synthétiques de mise en garde ne sauraient
être exhaustifs et/ ou se substituer aux indications de
cette Notice d’Entretien, qu’il faut toujours lire avec
beaucoup d’attention. En cas de message d’anomalie,
toujours se référer au contenu de ce chapitre.
ATTENTION Les signalisations d’avarie qui apparaissent
sur l’écran multifonctionnel reconfigurable sont divisées
en deux catégories : anomalies graves et anomalies
moins graves.
Les anomalies graves visualisent un « cycle » de signaux
répétés pendant un temps prolongé.
Pour les anomalies plus anodines, le « cycle » de signaux
est affiché pendant un temps plus limité.
Le cycle peut être interrompu en appuyant sur le
bouton MENU ESC pour les deux catégories.
Les témoins situés sur le combiné de bord restent
allumés jusqu’à ce que les causes du dysfonctionnement
soient éliminées.
141
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
TÉMOINS ET MESSAGES
Si le témoin xs’allume pendant la
marche (en même temps que le message
s’affiche sur l’écran), s’arrêter immédiatement
et s’adresser au Réseau Après-vente Abarth.
ATTENTION
LIQUIDE DE FREINS
INSUFFISANT (rouge)
FREIN À MAIN SERRÉ (rouge)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume lorsque le niveau du liquide des
freins dans le réservoir chute au-dessous du minimum,
à cause d’une fuite possible de liquide sur le circuit.
Le message dédié apparaît sur l’écran.
x
Frein à main serré
Le témoin s’allume quand le frein de stationnement est
serré.
Sur certaines versions, un signal sonore se déclenche si
la voiture est en mouvement.
AVERTISSEMENT Si le témoin s’allume pendant la
marche, vérifier que le frein à main n’est pas serré.

142
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ANOMALIE DU SYSTÈME ABS
(jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque le système est défaillant ou
non disponible. Dans ce cas, le système de freinage garde
toute son efficacité, mais sans les avantages assurés par le
système ABS. Rouler prudemment et s’adresser
immédiatement au Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
>
ANOMALIE EBD
(rouge/jaune ambre)
L’allumage simultané des témoins
xet >lorsque le moteur est en
service, indique une anomalie du système EBD ou
l’indisponibilité du système ; si tel est le cas, des
freinages brusques peuvent provoquer un blocage
précoce des roues arrière, avec possibilité de dérapage.
Conduire très prudemment et contacter
immédiatement le Réseau Après-vente Abarth pour
faire contrôler le système.
Le message dédié apparaît sur l’écran.
> x
AVARIE SYSTÈME ESP
(jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Anomalie du système ESP-ASR
Si le témoin ne s’éteint pas ou s’il reste allumé pendant
que le véhicule roule, il indique une anomalie du
système ESP-ASR. Dans ce cas, s’adresser, dès que
possible, au Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
Note Le clignotement du témoin pendant la marche
indique l’intervention du système ESP.
Anomalie Hill Holder
(pour les versions/marchés où cela est prévu)
Le témoin allumé indique une anomalie du système Hill
Holder. Dans ce cas, s’adresser, dès que possible, au
Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.
á
ANOMALIE AIRBAG (rouge)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
L’allumage du témoin de manière permanente indique
une anomalie du système air bag.
Le message dédié apparaît sur l’écran.
¬

143
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CEINTURES DE SÉCURITÉ
NON BOUCLÉES (rouge)
Le témoin s’allume de manière permanente
quand le véhicule est à l’arrêt et que la ceinture
de sécurité côté conducteur est mal bouclée.
Le témoin s’allume en mode clignotant, en même temps
qu’un message sonore (buzzer), lorsque les ceintures
des places avant ne sont pas correctement bouclées et
que la voiture roule.
<
Si le témoin ¬ne s’allume pas lorsqu’on
tourne la clé sur MAR ou qu’il reste
allumé pendant la marche, il s’agit peut-être
d’une anomalie des systèmes de maintien des
personnes ; si tel est le cas, les airbags ou les
prétensionneurs pourraient ne pas s’activer en
cas d’accident ou, plus rarement, s’activer
intempestivement. Avant de continuer, contacter
le réseau Après-Vente Abarth pour faire
immédiatement contrôler le système.
ATTENTION
L’anomalie du témoin ¬(témoin éteint)
est signalée par un clignotement
dépassant les 4 secondes habituelles du témoin
“qui signale un airbag frontal passager
désactivé.
ATTENTION
Le témoin “signale en outre les
éventuelles anomalies du témoin ¬. Une
telle condition est signalée par le clignotement
du témoin “dépassant les 4 secondes.
Dans ce cas, le témoin ¬pourrait ne pas
signaler les anomalies éventuelles des systèmes
de maintien. Avant de continuer, contacter le
Réseau Après-Vente Abarth pour faire
immédiatement contrôler le système.
ATTENTION
AIRBAG CÔTÉ PASSAGER
DÉSACTIVÉ (jaune ambre)
Le témoin
“s’allume en désactivant l’air bag
frontal côté passager.
Avec l’airbag frontal côté passager activé, en tournant la
clé sur MAR, le témoin
“s’allume de manière fixe
pendant environ 4 secondes, il clignote encore pendant
4 autres secondes, puis il doit s’éteindre.
“
L’avertisseur sonore (buzzer) du système S.B.R. (Seat
Belt Reminder) ne peut être neutralisé que par le
Réseau Après-vente Abarth.
Le système peut être réactivé au moyen du menu de
configuration.
