2012 Abarth Punto Evo Notice d'entretien (in French)

112
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRESLe prétensionneur ne peut être utilisé
qu’une seule fois. Après son activation,
s’adresser au réseau Après-Vente Abarth pour le
faire remplacer. Pour connaître la durée de
validité du dispositif, voir la plaquette située
dans la boîte à gants : à l’approche de
l’échéance de cette date, s’adresser au Réseau
Après-vente Abarth pour remplacer le dispositif.
ATTENTION
Toute opération comportant des chocs,
des vibrations ou des échauffements
localisés (supérieurs à 100 °C pendant
une durée de 6 heures maximum) dans la zone du
prétensionneur peut l’endommager ou provoquer
son déclenchement. Ces conditions n’incluent pas
les vibrations produites par les aspérités de la
chaussée ou le franchissement accidentel de
petits obstacles tels que trottoirs, etc. En cas de
besoin, s’adresser au Réseau Après-vente Abarth.
LIMITEURS DE CHARGE
Pour augmenter la protection offerte aux passagers en
cas d’accident, les enrouleurs des ceintures de sécurité
avant sont dotés, en interne, d’un dispositif qui permet
de doser la force appliquée sur le buste et les épaules
pendant l’action de retenue des ceintures en cas de
choc frontal.
F0U109Abfig. 109
AVERTISSEMENTS GÉNÉRAUX RELATIFS
À L’UTILISATION DES CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter (et faire
respecter par les passagers de la voiture) toutes les
dispositions de loi concernant l’obligation et les modes
d’emploi du port des ceintures. Toujours boucler les
ceintures de sécurité avant de prendre la route.
L’utilisation des ceintures de sécurité est également
nécessaire pour les femmes enceintes : le risque de
lésions pour elles et pour l’enfant qui va naître en cas de
choc étant nettement plus grave si elles n’attachent pas
leur ceinture.
Les femmes enceintes doivent naturellement placer la
partie de la sangle beaucoup plus bas, de façon à ce
qu’elle passe sur le bassin et sous le ventre fig. 109.

113
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES

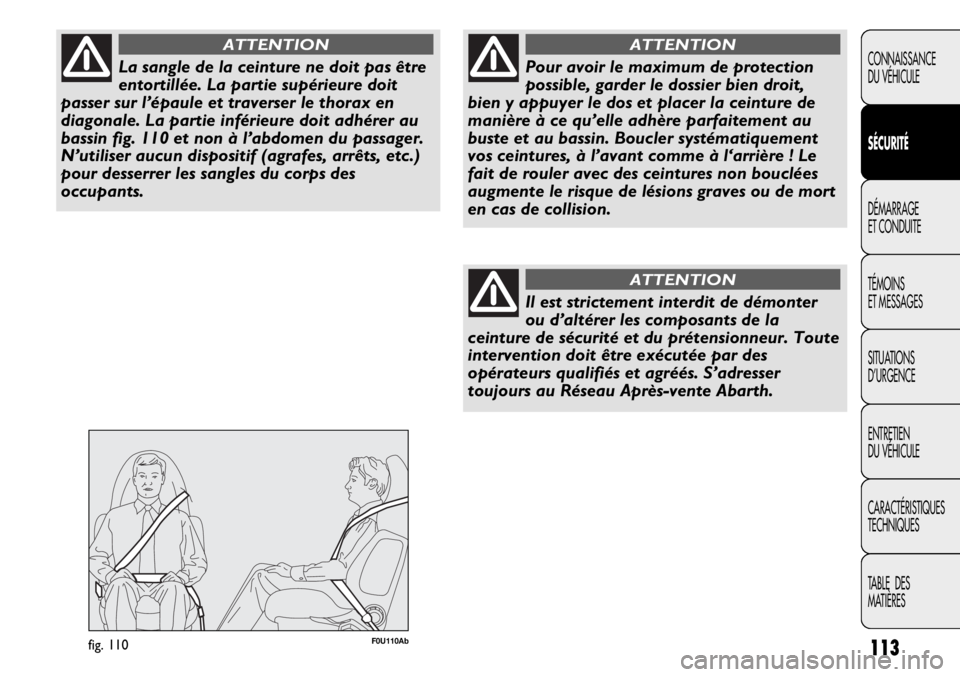

MATIÈRESLa sangle de la ceinture ne doit pas être
entortillée. La partie supérieure doit
passer sur l’épaule et traverser le thorax en
diagonale. La partie inférieure doit adhérer au
bassin fig. 110 et non à l’abdomen du passager.
N’utiliser aucun dispositif (agrafes, arrêts, etc.)
pour desserrer les sangles du corps des
occupants.
ATTENTION
F0U110Abfig. 110
Pour avoir le maximum de protection
possible, garder le dossier bien droit,
bien y appuyer le dos et placer la ceinture de
manière à ce qu’elle adhère parfaitement au
buste et au bassin. Boucler systématiquement
vos ceintures, à l’avant comme à l‘arrière ! Le
fait de rouler avec des ceintures non bouclées
augmente le risque de lésions graves ou de mort
en cas de collision.
ATTENTION
Il est strictement interdit de démonter
ou d’altérer les composants de la
ceinture de sécurité et du prétensionneur. Toute
intervention doit être exécutée par des
opérateurs qualifiés et agréés. S’adresser
toujours au Réseau Après-vente Abarth.
ATTENTION

114
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES

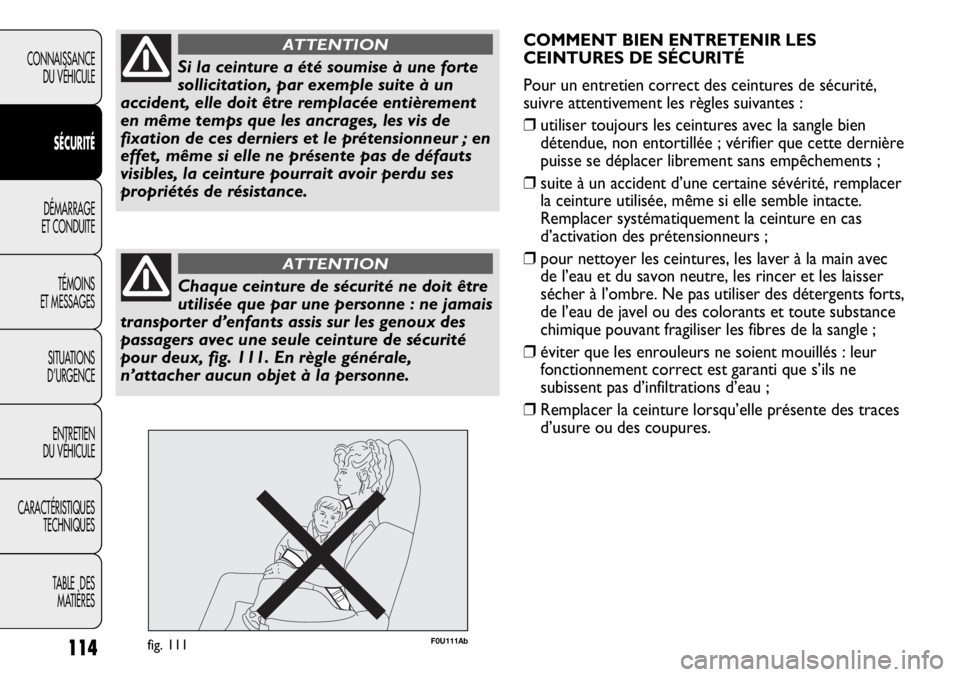

MATIÈRESSi la ceinture a été soumise à une forte
sollicitation, par exemple suite à un
accident, elle doit être remplacée entièrement
en même temps que les ancrages, les vis de
fixation de ces derniers et le prétensionneur ; en
effet, même si elle ne présente pas de défauts
visibles, la ceinture pourrait avoir perdu ses
propriétés de résistance.
ATTENTION
Chaque ceinture de sécurité ne doit être
utilisée que par une personne : ne jamais
transporter d’enfants assis sur les genoux des
passagers avec une seule ceinture de sécurité
pour deux, fig. 111. En règle générale,
n’attacher aucun objet à la personne.
ATTENTION
COMMENT BIEN ENTRETENIR LES
CEINTURES DE SÉCURITÉ
Pour un entretien correct des ceintures de sécurité,
suivre attentivement les règles suivantes :
❒utiliser toujours les ceintures avec la sangle bien
détendue, non entortillée ; vérifier que cette dernière
puisse se déplacer librement sans empêchements ;
❒suite à un accident d’une certaine sévérité, remplacer
la ceinture utilisée, même si elle semble intacte.
Remplacer systématiquement la ceinture en cas
d’activation des prétensionneurs ;
❒pour nettoyer les ceintures, les laver à la main avec
de l’eau et du savon neutre, les rincer et les laisser
sécher à l’ombre. Ne pas utiliser des détergents forts,
de l’eau de javel ou des colorants et toute substance
chimique pouvant fragiliser les fibres de la sangle ;
❒éviter que les enrouleurs ne soient mouillés : leur
fonctionnement correct est garanti que s’ils ne
subissent pas d’infiltrations d’eau ;
❒Remplacer la ceinture lorsqu’elle présente des traces
d’usure ou des coupures.
F0U111Abfig. 111

115
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U112Abfig. 112
Tous les dispositifs de retenue pour les enfants doivent
indiquer les données d’homologation ainsi que la
marque de contrôle sur une étiquette fixée solidement
au siège auto qui ne doit jamais être enlevée.
Les enfants mesurant plus de 1,50 m sont assimilés aux
adultes, du point de vue des systèmes de retenue, et
utilisent normalement les ceintures.
GROUPE 0 et 0+
Les bébés jusqu’à 13 kg doivent être transportés
tournés vers l’arrière sur un siège pour enfant en forme
de berceau, qui en soutenant la tête, ne provoque pas
de sollicitations sur le cou en cas de brusques
décélérations.
Le berceau est attaché à l’aide des ceintures de sécurité
du véhicule fig. 112 et doit retenir à son tour l’enfant
attaché avec les ceintures incorporées.TRANSPORTER LES ENFANTS
EN TOUTE SÉCURITÉ
Pour une meilleure protection en cas de choc, tous les
passagers doivent voyager assis et attachés aux moyens
des systèmes de retenue prévus. Ceci vaut encore plus
pour les enfants. Cette prescription est obligatoire,
selon la directive 2003/20/CE, dans tous les pays
membres de l’Union Européenne. Chez les enfants, par
rapport aux adultes, la tête est proportionnellement
plus grosse et plus lourde par rapport au reste du corps,
alors que les muscles et la structure osseuse ne sont pas
complètement développés. Par conséquent, pour leur
maintien en cas d’accident, il faut des dispositifs
différents des ceintures de sécurité pour les adultes. Les
résultats de la recherche sur la meilleure protection des
enfants sont synthétisés dans le Règlement Européen
CEE-R44 qui, en plus de les déclarer obligatoires,
répartit les systèmes de retenue en 5 groupes :
Groupe 0 jusqu’à un poids de 10 kg
Groupe 0+ jusqu’à un poids de 13 kg
Groupe 1 poids entre 9 et 18 kg
Groupe 2 poids entre 15 et 25 kg
Groupe 3 poids entre 22 et 36 kg
Comme on le voit, il y a une superposition partielle
entre les groupes et de fait il existe dans le commerce
des dispositifs qui couvrent plus d’un groupe de poids.

116
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U113Abfig. 113

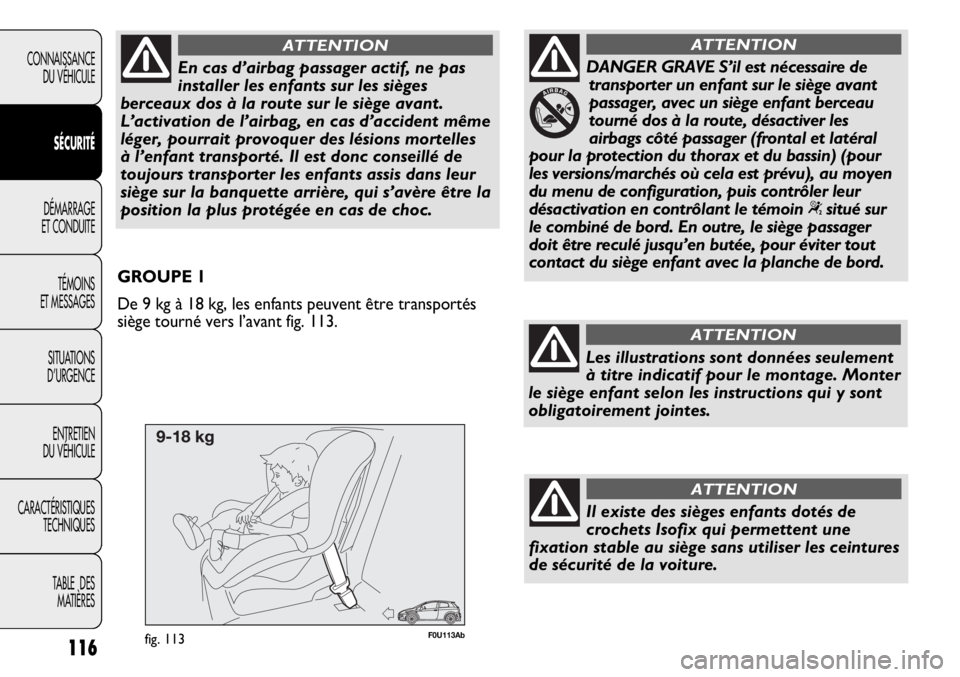

GROUPE 1
De 9 kg à 18 kg, les enfants peuvent être transportés
siège tourné vers l’avant fig. 113.
En cas d’airbag passager actif, ne pas
installer les enfants sur les sièges
berceaux dos à la route sur le siège avant.
L’activation de l’airbag, en cas d’accident même
léger, pourrait provoquer des lésions mortelles
à l’enfant transporté. Il est donc conseillé de
toujours transporter les enfants assis dans leur
siège sur la banquette arrière, qui s’avère être la
position la plus protégée en cas de choc.
ATTENTION
DANGER GRAVE S’il est nécessaire de
transporter un enfant sur le siège avant
passager, avec un siège enfant berceau
tourné dos à la route, désactiver les
airbags côté passager (frontal et latéral
pour la protection du thorax et du bassin) (pour
les versions/marchés où cela est prévu), au moyen
du menu de configuration, puis contrôler leur
désactivation en contrôlant le témoin “situé sur
le combiné de bord. En outre, le siège passager
doit être reculé jusqu’en butée, pour éviter tout
contact du siège enfant avec la planche de bord.
ATTENTION
Les illustrations sont données seulement
à titre indicatif pour le montage. Monter
le siège enfant selon les instructions qui y sont
obligatoirement jointes.
ATTENTION
Il existe des sièges enfants dotés de
crochets Isofix qui permettent une
fixation stable au siège sans utiliser les ceintures
de sécurité de la voiture.
ATTENTION

117
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U115Abfig. 115

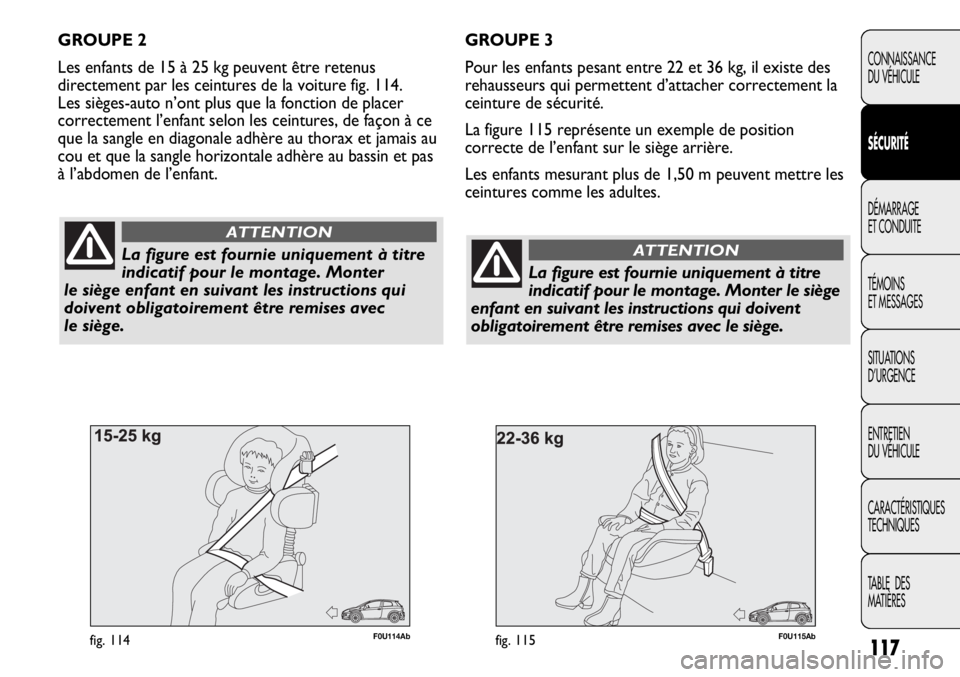

La figure est fournie uniquement à titre
indicatif pour le montage. Monter
le siège enfant en suivant les instructions qui
doivent obligatoirement être remises avec
le siège.
ATTENTION
F0U114Abfig. 114
GROUPE 2
Les enfants de 15 à 25 kg peuvent être retenus
directement par les ceintures de la voiture fig. 114.
Les sièges-auto n’ont plus que la fonction de placer
correctement l’enfant selon les ceintures, de façon à ce
que la sangle en diagonale adhère au thorax et jamais au
cou et que la sangle horizontale adhère au bassin et pas
à l’abdomen de l’enfant.GROUPE 3
Pour les enfants pesant entre 22 et 36 kg, il existe des
rehausseurs qui permettent d’attacher correctement la
ceinture de sécurité.
La figure 115 représente un exemple de position
correcte de l’enfant sur le siège arrière.
Les enfants mesurant plus de 1,50 m peuvent mettre les
ceintures comme les adultes.
La figure est fournie uniquement à titre
indicatif pour le montage. Monter le siège
enfant en suivant les instructions qui doivent
obligatoirement être remises avec le siège.
ATTENTION

118
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CONFORMITÉ DES SIÈGES PASSAGER POUR L’UTILISATION DES SIÈGES-ENFANTS
UNIVERSELS
Le véhicule est conforme à la nouvelle Directive Européenne 2000/3/CE qui régit le montage des sièges enfant aux
différentes places du véhicule, selon le tableau suivant :
Passager Passager
Groupe Tranches de poids avant arrière
Groupe 0, 0+ jusqu’à 13 kg U (▼)U
Groupe 1 9-18 kg U (▼)U
Groupe 2 15/-25 kg U (▼)U
Groupe 3 22-36 kg U (▼)U
Légende :
U = indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement Européen CEE-R44
pour les « Groupes » indiqués.
(▼) sur les voitures dont le siège du passager n’est pas réglable en hauteur, il faut garder le dossier en position
parfaitement verticale.

119
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Récapitulons ci-après les normes de sécurité à
suivre pour le transport d’enfants :
1) Il est conseillé d’installer les sièges pour enfants sur
le siège arrière, car ils y sont mieux protégés en cas de
collision.
2) En cas de désactivation de l’airbag côté passager,
contrôler toujours, au moyen du témoin jaune ambre
allumé en permanence sur le combiné de bord, qu’il est
bien désactivé.
3) Respecter scrupuleusement les instructions
obligatoirement remises par le fabricant du siège enfant.
Les conserver dans la voiture avec les papiers et cette
Notice. Ne jamais utiliser de sièges enfants dépourvus
de mode d’emploi.
4) Vérifier systématiquement en tirant sur la sangle que
les ceintures sont bien bouclées.
5) Chaque système de retenue est rigoureusement
réservé pour une personne seule : ne jamais l’utiliser
pour attacher deux enfants simultanément.
6) Vérifier toujours que les ceintures n’appuient pas sur
le cou de l’enfant.
7) Pendant le voyage, ne permettez pas à l’enfant de
prendre des positions anormales ou de déboucler sa
ceinture.
8) Ne jamais transporter des enfants en les tenant dans
les bras, même s’il s’agit de nouveaux-nés. Personne, en
effet, n’est en mesure de les retenir en cas de choc.
9) En cas d’accident, remplacer le siège pour enfant par
un neuf.
En cas d’airbag passager, ne pas installer
d’enfant sur un siège enfant berceau dos
à la route sur le siège avant. L’activation de
l’airbag, même en cas de choc léger, pourrait
provoquer des blessures mortelles à l’enfant.
Il est conseillé de toujours transporter les
enfants dans leur siège sur la banquette AR, car
cette position s’est avérée la plus protégée en
cas d’accident.
ATTENTION
