2012 Abarth Punto Evo Notice d'entretien (in French)

56
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U040Abfig. 40

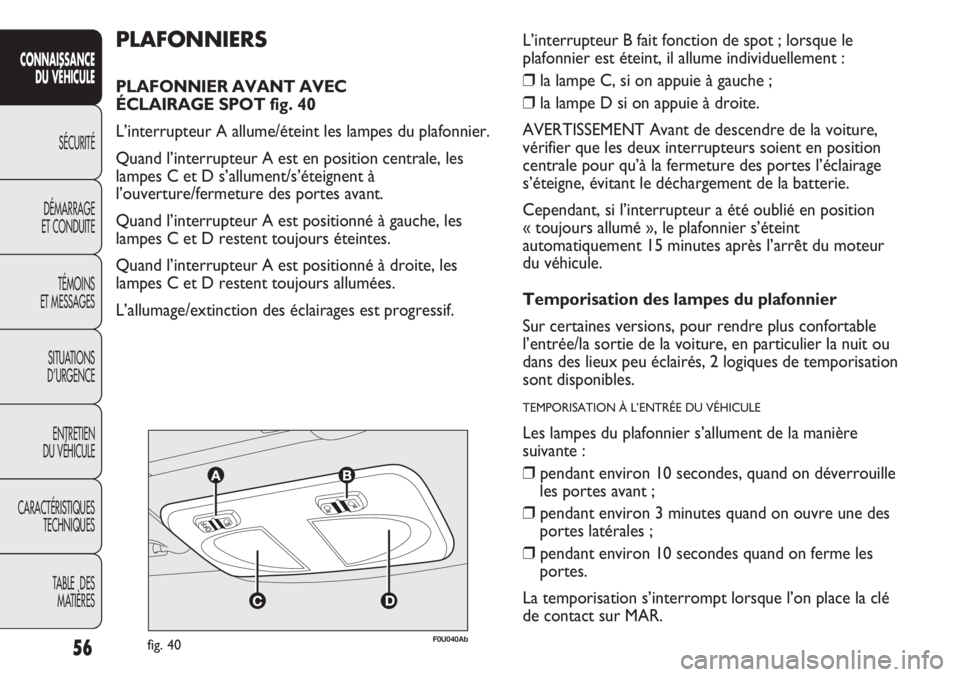

PLAFONNIERS
PLAFONNIER AVANT AVEC
ÉCLAIRAGE SPOT fig. 40
L’interrupteur A allume/éteint les lampes du plafonnier.
Quand l’interrupteur A est en position centrale, les
lampes C et D s’allument/s’éteignent à
l’ouverture/fermeture des portes avant.
Quand l’interrupteur A est positionné à gauche, les
lampes C et D restent toujours éteintes.
Quand l’interrupteur A est positionné à droite, les
lampes C et D restent toujours allumées.
L’allumage/extinction des éclairages est progressif.L’interrupteur B fait fonction de spot ; lorsque le
plafonnier est éteint, il allume individuellement :
❒la lampe C, si on appuie à gauche ;
❒la lampe D si on appuie à droite.
AVERTISSEMENT Avant de descendre de la voiture,
vérifier que les deux interrupteurs soient en position
centrale pour qu’à la fermeture des portes l’éclairage
s’éteigne, évitant le déchargement de la batterie.
Cependant, si l’interrupteur a été oublié en position
« toujours allumé », le plafonnier s’éteint
automatiquement 15 minutes après l’arrêt du moteur
du véhicule.
Temporisation des lampes du plafonnier
Sur certaines versions, pour rendre plus confortable
l’entrée/la sortie de la voiture, en particulier la nuit ou
dans des lieux peu éclairés, 2 logiques de temporisation
sont disponibles.
TEMPORISATION À L’ENTRÉE DU VÉHICULE
Les lampes du plafonnier s’allument de la manière
suivante :
❒pendant environ 10 secondes, quand on déverrouille
les portes avant ;
❒pendant environ 3 minutes quand on ouvre une des
portes latérales ;
❒pendant environ 10 secondes quand on ferme les
portes.
La temporisation s’interrompt lorsque l’on place la clé
de contact sur MAR.

57
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

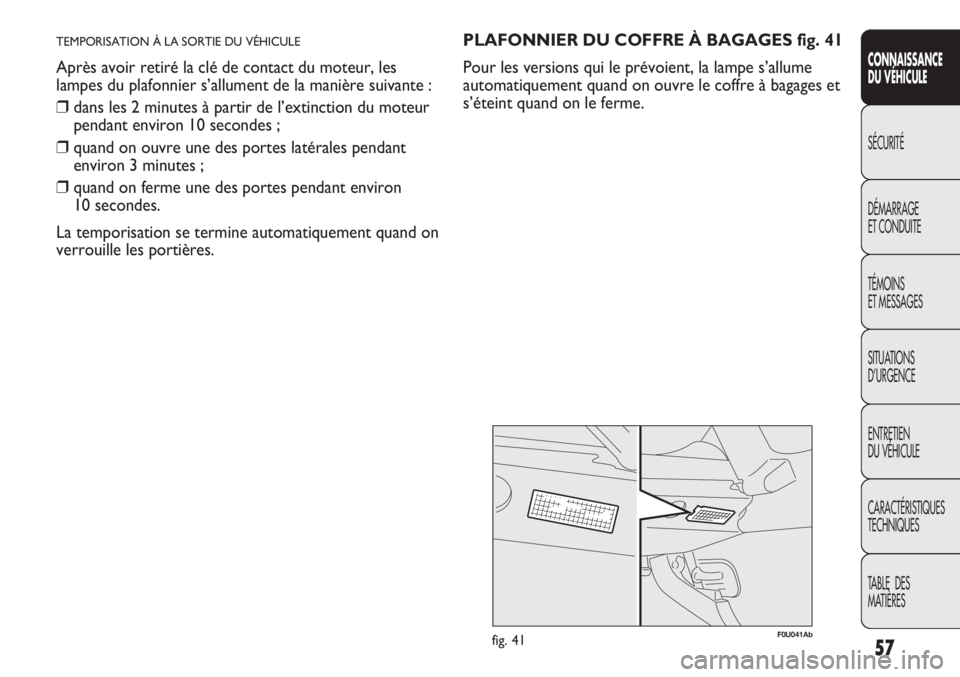

TEMPORISATION À LA SORTIE DU VÉHICULE
Après avoir retiré la clé de contact du moteur, les
lampes du plafonnier s’allument de la manière suivante :
❒dans les 2 minutes à partir de l’extinction du moteur
pendant environ 10 secondes ;
❒quand on ouvre une des portes latérales pendant
environ 3 minutes ;
❒quand on ferme une des portes pendant environ
10 secondes.
La temporisation se termine automatiquement quand on
verrouille les portières.
F0U041Abfig. 41
PLAFONNIER DU COFFRE À BAGAGES fig. 41
Pour les versions qui le prévoient, la lampe s’allume
automatiquement quand on ouvre le coffre à bagages et
s’éteint quand on le ferme.

58
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U043Abfig. 43F0U044Abfig. 44

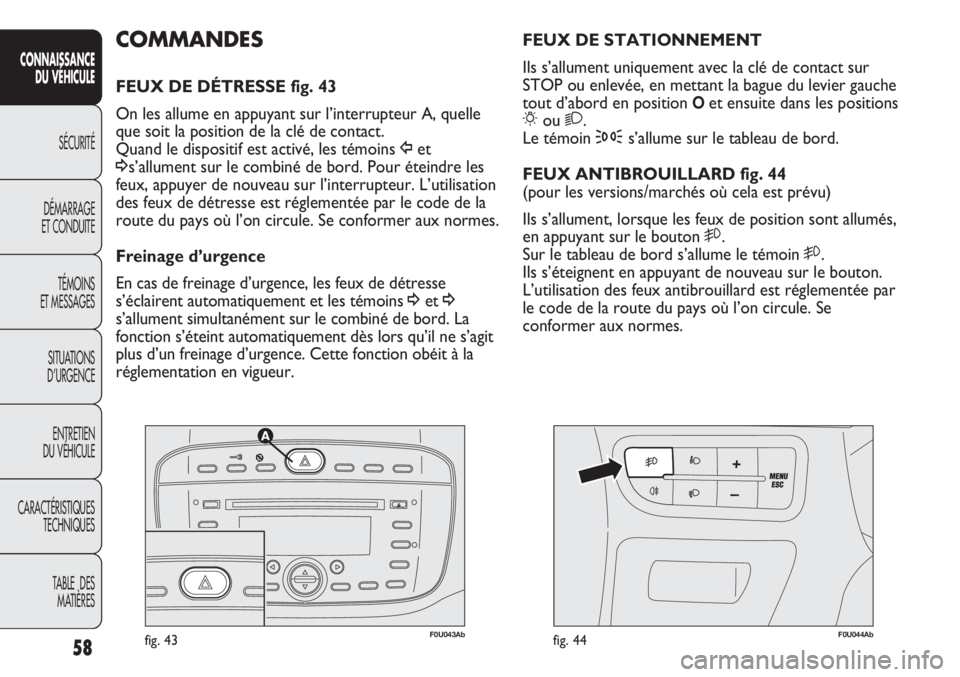

FEUX DE STATIONNEMENT
Ils s’allument uniquement avec la clé de contact sur
STOP ou enlevée, en mettant la bague du levier gauche
tout d’abord en position
Oet ensuite dans les positions
6ou 2.
Le témoin 3s’allume sur le tableau de bord.
FEUX ANTIBROUILLARD fig. 44
(pour les versions/marchés où cela est prévu)
Ils s’allument, lorsque les feux de position sont allumés,
en appuyant sur le bouton 5.
Sur le tableau de bord s’allume le témoin 5.
Ils s’éteignent en appuyant de nouveau sur le bouton.
L’utilisation des feux antibrouillard est réglementée par
le code de la route du pays où l’on circule. Se
conformer aux normes.
COMMANDES
FEUX DE DÉTRESSE fig. 43
On les allume en appuyant sur l’interrupteur A, quelle
que soit la position de la clé de contact.
Quand le dispositif est activé, les témoins Îet
¥s’allument sur le combiné de bord. Pour éteindre les
feux, appuyer de nouveau sur l’interrupteur. L’utilisation
des feux de détresse est réglementée par le code de la
route du pays où l’on circule. Se conformer aux normes.
Freinage d’urgence
En cas de freinage d’urgence, les feux de détresse
s’éclairent automatiquement et les témoins ¥et ¥
s’allument simultanément sur le combiné de bord. La
fonction s’éteint automatiquement dès lors qu’il ne s’agit
plus d’un freinage d’urgence. Cette fonction obéit à la
réglementation en vigueur.

59
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U046Abfig. 46
F0U045Abfig. 45

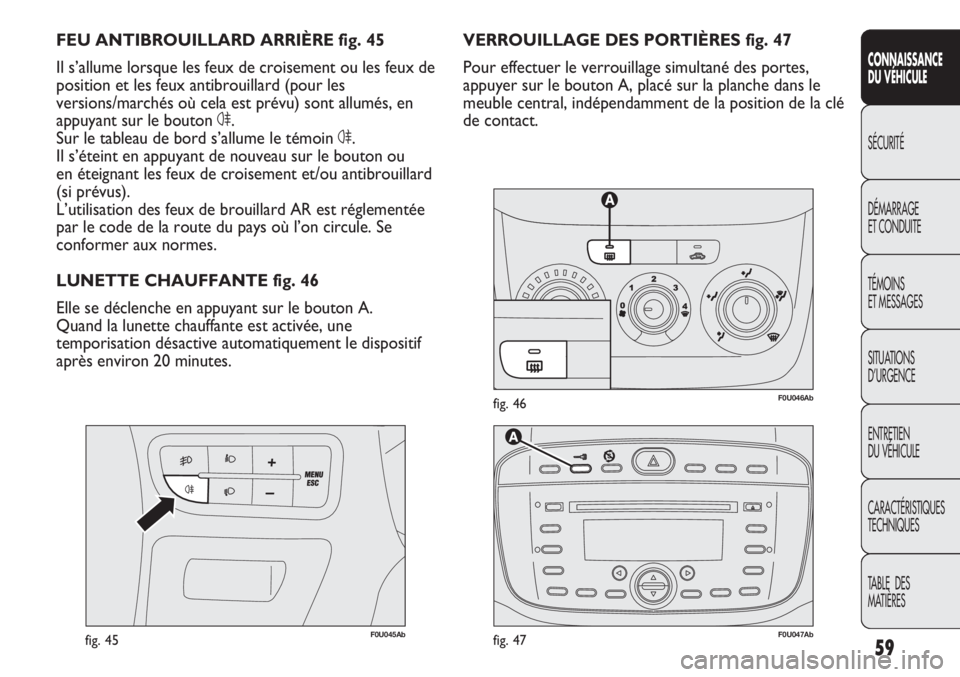

VERROUILLAGE DES PORTIÈRES fig. 47
Pour effectuer le verrouillage simultané des portes,
appuyer sur le bouton A, placé sur la planche dans le
meuble central, indépendamment de la position de la clé
de contact. FEU ANTIBROUILLARD ARRIÈRE fig. 45
Il s’allume lorsque les feux de croisement ou les feux de
position et les feux antibrouillard (pour les
versions/marchés où cela est prévu) sont allumés, en
appuyant sur le bouton 4.
Sur le tableau de bord s’allume le témoin 4.
Il s’éteint en appuyant de nouveau sur le bouton ou
en éteignant les feux de croisement et/ou antibrouillard
(si prévus).
L’utilisation des feux de brouillard AR est réglementée
par le code de la route du pays où l’on circule. Se
conformer aux normes.
LUNETTE CHAUFFANTE fig. 46
Elle se déclenche en appuyant sur le bouton A.
Quand la lunette chauffante est activée, une
temporisation désactive automatiquement le dispositif
après environ 20 minutes.
F0U047Abfig. 47

60
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
SYSTÈME DE COUPURE DU CARBURANT
Il intervient en cas de choc, ce qui comporte :
❒la coupure de l’alimentation en carburant et donc la
coupure du moteur ;
❒le déverrouillage automatique des portes ;
❒l’activation de l’éclairage de l’habitacle.
L’intervention du système est signalée par l’affichage
d’un message à l’écran. Inspecter soigneusement la
voiture pour vérifier l’absence de fuites de carburant,
par exemple, dans le compartiment moteur, sous la
voiture ou à proximité du réservoir. Après un choc,
tourner la clé de contact sur STOP pour ne pas
décharger la batterie.
Après le choc, si l’on perçoit une odeur
de carburant ou si l’on remarque des
fuites du système d’alimentation, ne pas
réenclencher le système, pour éviter tout risque
d’incendie.
ATTENTION
Déverrouillage des portes en cas d’accident
En cas de choc avec l’activation du système de coupure
d’alimentation en carburant, les portes se déverrouillent
automatiquement pour permettre d’accéder à l’habitacle
de l’extérieur du véhicule et simultanément, l’éclairage
des plafonniers intérieurs s’allume. Il est cependant
toujours possible d’ouvrir les portes de l’intérieur du
véhicule en agissant sur les leviers de commande
correspondants.
Restauration du système de coupure de
carburant
Après la collision, si aucune fuite de carburant n’est
détectée et si le véhicule est en mesure de redémarrer,
rétablir son bon fonctionnement en suivant les
instructions ci-après.
Pour rétablir le bon fonctionnement du véhicule, il faut
effectuer la procédure suivante :
❒tourner la clé de contact sur la position MAR ;
❒activation du clignotant droit ;
❒désactivation du clignotant droit ;
❒activation du clignotant gauche ;
❒désactivation du clignotant gauche ;
❒activation du clignotant droit ;
❒désactivation du clignotant droit ;
❒activation du clignotant gauche ;
❒désactivation du clignotant gauche ;
❒tourner la clé de contact en position STOP.

61
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

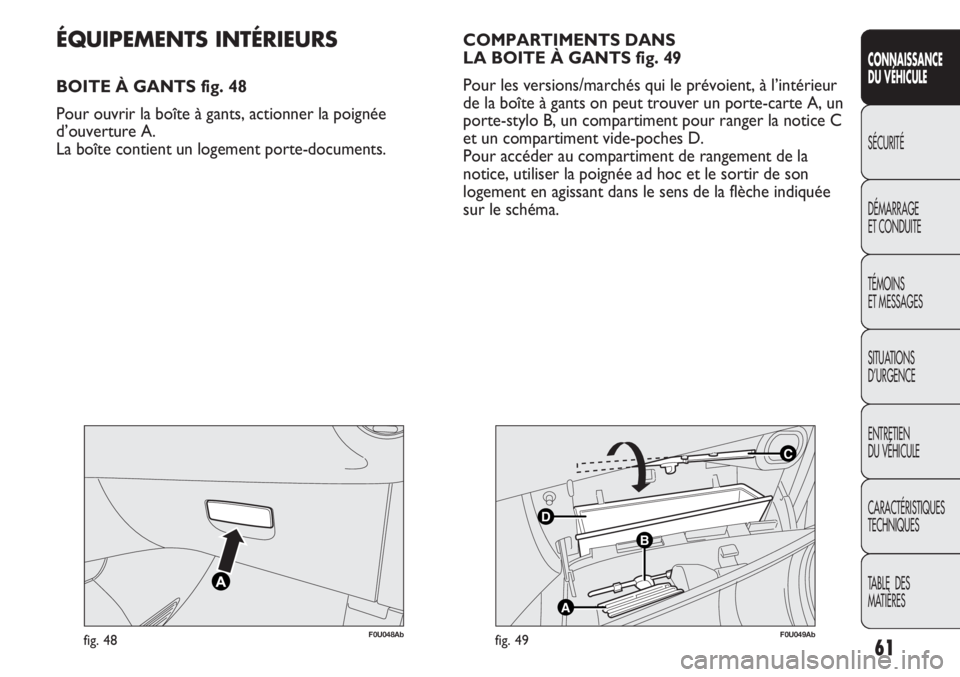

ÉQUIPEMENTS INTÉRIEURS
BOITE À GANTS fig. 48
Pour ouvrir la boîte à gants, actionner la poignée
d’ouverture A.
La boîte contient un logement porte-documents.COMPARTIMENTS DANS
LA BOITE À GANTS fig. 49
Pour les versions/marchés qui le prévoient, à l’intérieur
de la boîte à gants on peut trouver un porte-carte A, un
porte-stylo B, un compartiment pour ranger la notice C
et un compartiment vide-poches D.
Pour accéder au compartiment de rangement de la
notice, utiliser la poignée ad hoc et le sortir de son
logement en agissant dans le sens de la flèche indiquée
sur le schéma.

62
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U051Abfig. 50
F0U050Abfig. 51

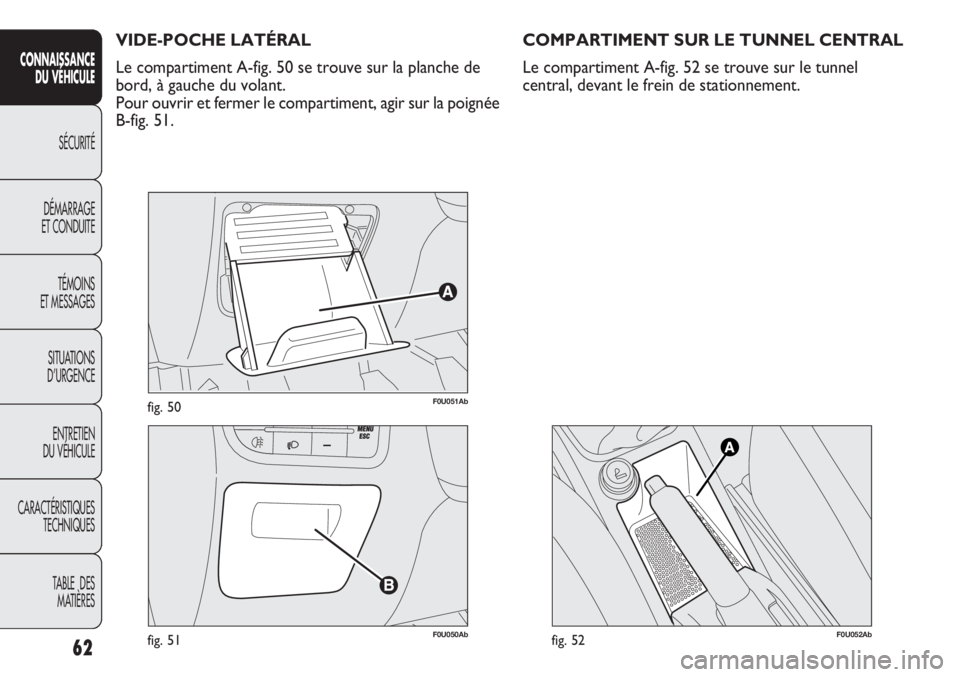

VIDE-POCHE LATÉRAL
Le compartiment A-fig. 50 se trouve sur la planche de
bord, à gauche du volant.
Pour ouvrir et fermer le compartiment, agir sur la poignée
B-fig. 51.
F0U052Abfig. 52
COMPARTIMENT SUR LE TUNNEL CENTRAL
Le compartiment A-fig. 52 se trouve sur le tunnel
central, devant le frein de stationnement.

63
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U054Abfig. 54

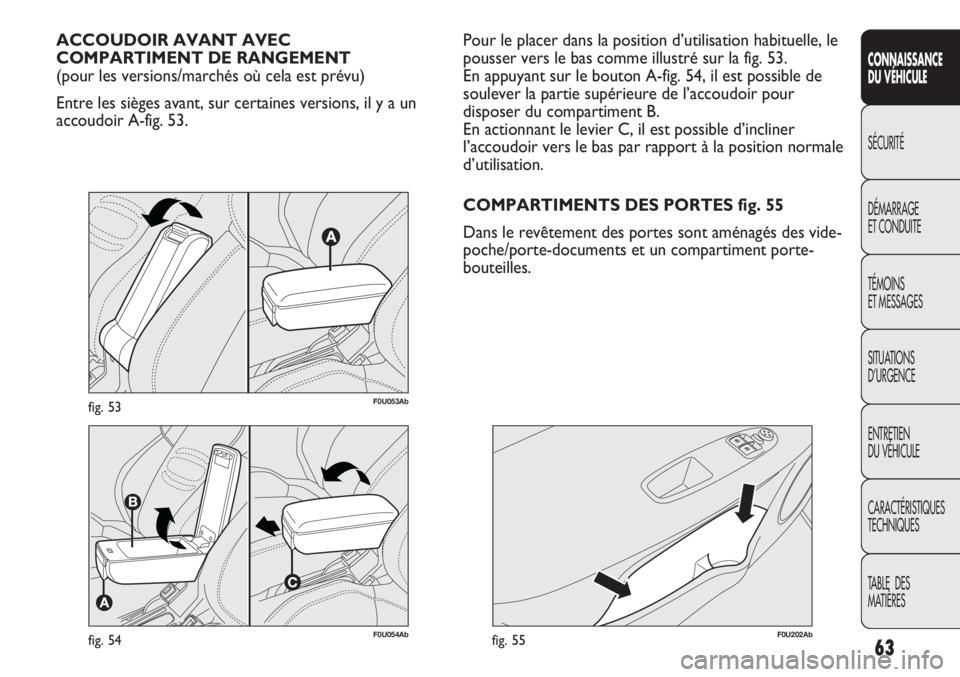

ACCOUDOIR AVANT AVEC
COMPARTIMENT DE RANGEMENT
(pour les versions/marchés où cela est prévu)
Entre les sièges avant, sur certaines versions, il y a un
accoudoir A-fig. 53.
F0U202Abfig. 55
Pour le placer dans la position d’utilisation habituelle, le
pousser vers le bas comme illustré sur la fig. 53.
En appuyant sur le bouton A-fig. 54, il est possible de
soulever la partie supérieure de l’accoudoir pour
disposer du compartiment B.
En actionnant le levier C, il est possible d’incliner
l’accoudoir vers le bas par rapport à la position normale
d’utilisation.
COMPARTIMENTS DES PORTES fig. 55
Dans le revêtement des portes sont aménagés des vide-
poche/porte-documents et un compartiment porte-
bouteilles.
F0U053Abfig. 53
