2012 Abarth Punto Evo Notice d'entretien (in French)

208
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
À commande hydraulique
Avant
Des modifications ou des réparations du système d’alimentation effectuées de manière
incorrecte et sans tenir compte des caractéristiques techniques du système, peuvent
provoquer des anomalies de fonctionnement avec risques d’incendie.
ATTENTION
ALIMENTATION
1.4 Turbo Multi Air
Alimentation
À six vitesses avant plus la marche arrière et des synchroniseurs d’enclenchement
des vitesses avant et de la marche arrière
TRANSMISSION
1.4 Turbo Multi Air
Boîte de vitesses
Embrayage
Traction
Injection électronique Multipoint séquentielle phasée à contrôle électronique avec
turbo et échangeur de chaleur

209
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

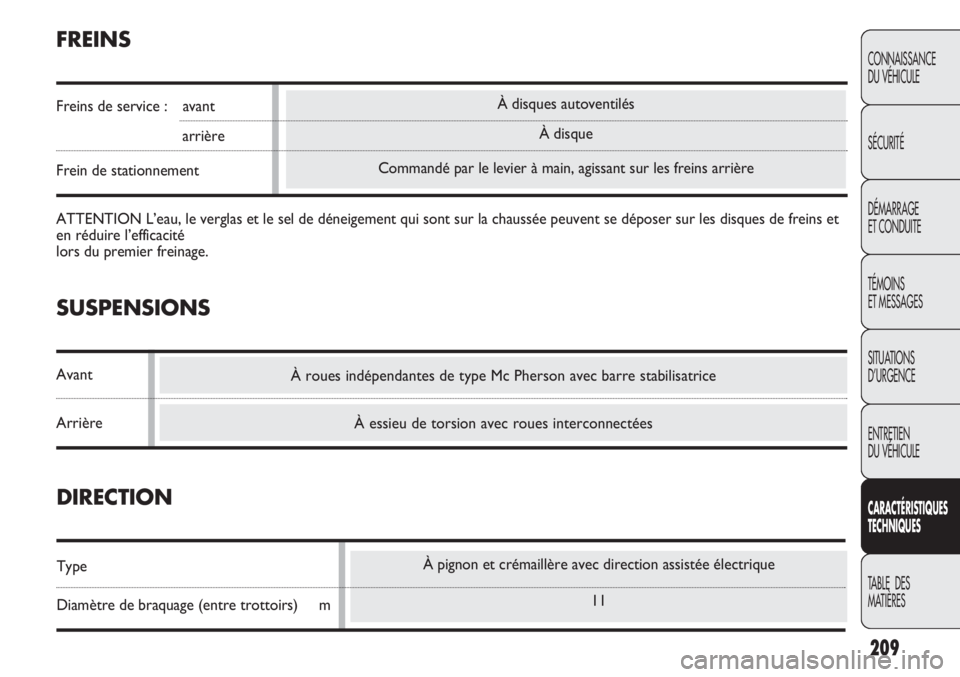

À pignon et crémaillère avec direction assistée électrique
11
À disques autoventilés
À disque
Commandé par le levier à main, agissant sur les freins arrière
À essieu de torsion avec roues interconnectées
À roues indépendantes de type Mc Pherson avec barre stabilisatrice
FREINS
Freins de service : avant
arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel de déneigement qui sont sur la chaussée peuvent se déposer sur les disques de freins et
en réduire l’efficacité
lors du premier freinage.
SUSPENSIONS
Avant
Arrière
DIRECTION
Type
Diamètre de braquage (entre trottoirs) m

210
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U183Abfig. 179
ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneu
Tubeless à carcasse radiale. Sur la carte grise figurent en
outre tous les pneus homologués.
ATTENTION En cas d’informations contradictoires entre la
« Notice d’entretien » et la « Carte grise » il ne faut tenir
compte que des indications de cette dernière.
Pour la sécurité sur route, il est indispensable que la
voiture soit dotée de pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Sur les pneus Tubeless, ne pas utiliser de
chambres à air.
GÉOMÉTRIE DES ROUES
Pincement avant total : + 1 ± 1 mm
Pincement arrière total : + 1,7 ± 2 mm
Les valeurs se rapportent à une voiture en ordre de
marche.LECTURE CORRECTE DU PNEU fig. 179Exemple : 205/45 R17" 88V
205 = Largeur nominale (S, distance en mm entre les
flancs).
45 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
17 = Diamètre de la jante en pouces (Ø).
88 = Indice de charge (charge utile).
V = Indice de vitesse maxi.

211
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

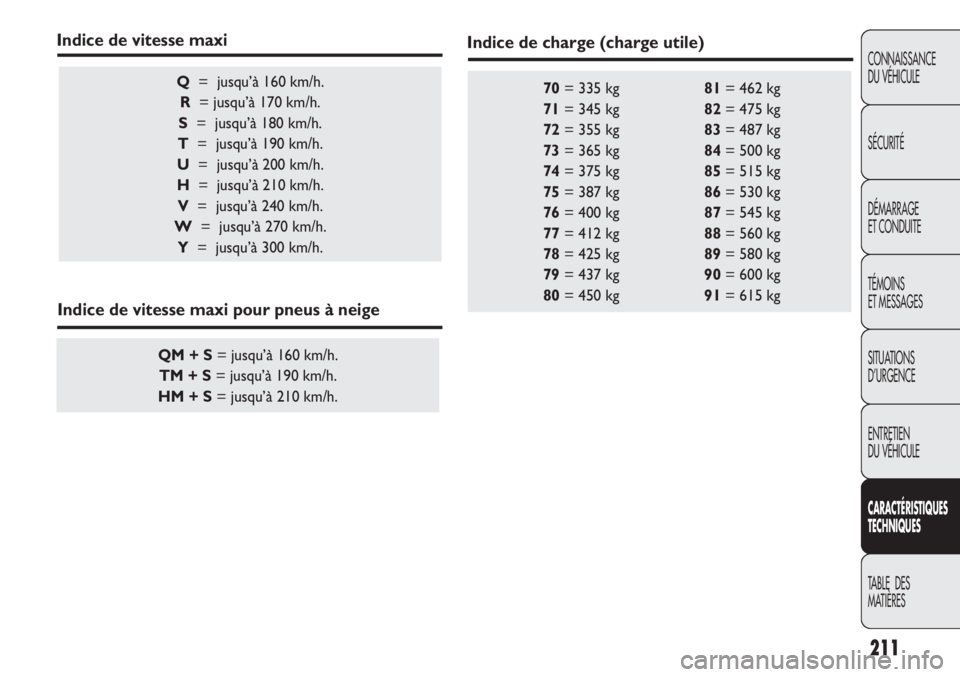

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.
Indice de vitesse maxi
Indice de vitesse maxi pour pneus à neige
Indice de charge (charge utile)

212
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
LECTURE CORRECTE DE LA JANTE fig. 179
Exemple : 7J x 17 ET39
7 = largeur de la jante en pouces 1.
J = profil de la jante à bord creuse (rebord latéral
où s’appuie le talon du pneu)
2.
17 = diamètre de calage en pouces (correspond à
celui du pneu qui doit être monté)
3= Ø.
ET39 = carrossage de la roue (écart entre plan d’appui
du disque/jante et ligne médiane de la jante de
roue).PNEUS RIM PROTECTOR fig. 180
En cas d’utilisation d’enjoliveurs
intégraux (pour versions/marchés, où il
est prévu) fixés (au moyen d’un ressort) à la
jante en tôle et de pneus n’étant pas
de série (après-vente) équipés de « Rim
Protector » , NE PAS monter les enjoliveurs.
L’utilisation de pneus et d’enjoliveurs
inappropriés pourrait provoquer une baisse
imprévue de pression du pneu.
ATTENTION
F0U195Abfig. 180

213
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Version Jantes (**) Pneus de série
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Pneu non chaînable
(**) Empattement des doigts 100 mm et doigts M12 x 1,5 utiliser uniquement les roues prévues pour ce véhicule.
PRESSIONS DE GONFLAGE A FROID (bar)
Pneus À charge moyenne À pleine charge
Avant Arrière Avant Arrière
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée. Contrôler à nouveau la
valeur correcte, pneu froid. Avec les pneus à neige, la valeur de la pression doit être + 0,2 bar par rapport à la valeur indiquée
pour les pneus fournis.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues par les conditions
de pleine charge.
En présence du système T.P.M.S. la valeur de pression doit être + 0,1 bar par rapport à la valeur prescrite.

214
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
fig. 181F0U184Ab
Version A B C D E F G H I
1.4 Turbo
Multi Air4 065 892 2 510 663 1 478 1 483 1 721 1 470 1 967
ATTENTION Par rapport à la dimension des jantes/pneus, de petites variations de mesure sont possibles.
DIMENSIONS
Les dimensions sont exprimées en mm
et se rapportent à la voiture équipée
avec les pneus en dotation.
La hauteur est calculée quand le
véhicule est vide.
Volume du coffre à bagages
Capacité quand le véhicule est vide
(normes V.D.A.) ......................... 275 dm
3
Capacité avec dossier et siège
arrière rabattu ........................ 1 030 dm3

215
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
1185
480
950
850
1665
50
PERFORMANCES
Vitesses maxi autorisées après la première période d’utilisation de la voiture en km/h.
1.4 Turbo Multi Air
213
POIDS
Version 1.4 Turbo Multi Air
Poids à vide (avec tous les liquides, le réservoir de carburant rempli à 90 % et sans options) :
Charge utile (*) y compris le conducteur :
Charges maxi admises (**)
– essieu AV :
– essieu AR :
– total :
Charge maxi sur le toit :
(*) En présence d’équipements spéciaux le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges maxi
admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement
incombe au conducteur qui est tenu à respecter les charges maxi autorisées.
ATTENTION La voiture n’est pas homologuée pour la traction de remorques.
