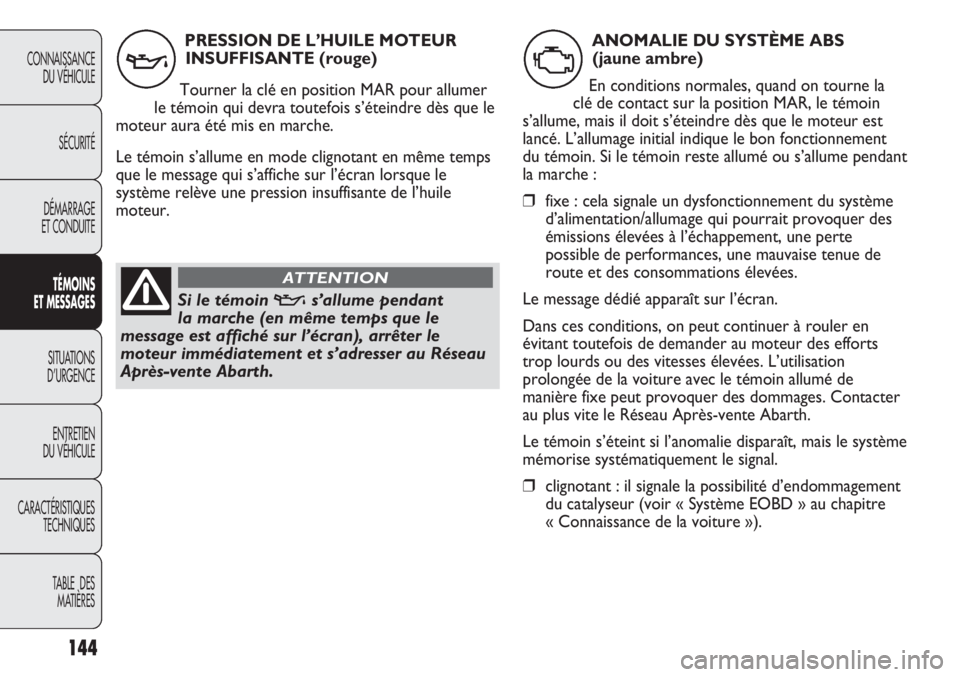

PRESSION DE L’HUILE MOTEUR
INSUFFISANTE (rouge)
Tourner la clé en position MAR pour allumer
le témoin qui devra toutefois s’éteindre dès que le
moteur aura été mis en marche.
Le témoin s’allume en mode clignotant en même temps
que le message qui s’affiche sur l’écran lorsque le
système relève une pression insuffisante de l’huile
moteur.
v
Si le témoin vs’allume pendant
la marche (en même temps que le
message est affiché sur l’écran), arrêter le
moteur immédiatement et s’adresser au Réseau
Après-vente Abarth.
ATTENTION
ANOMALIE DU SYSTÈME ABS
(jaune ambre)
En conditions normales, quand on tourne la
clé de contact sur la position MAR, le témoin
s’allume, mais il doit s’éteindre dès que le moteur est
lancé. L’allumage initial indique le bon fonctionnement
du témoin. Si le témoin reste allumé ou s’allume pendant
la marche :
❒fixe : cela signale un dysfonctionnement du système
d’alimentation/allumage qui pourrait provoquer des
émissions élevées à l’échappement, une perte
possible de performances, une mauvaise tenue de
route et des consommations élevées.
Le message dédié apparaît sur l’écran.
Dans ces conditions, on peut continuer à rouler en
évitant toutefois de demander au moteur des efforts
trop lourds ou des vitesses élevées. L’utilisation
prolongée de la voiture avec le témoin allumé de
manière fixe peut provoquer des dommages. Contacter
au plus vite le Réseau Après-vente Abarth.
Le témoin s’éteint si l’anomalie disparaît, mais le système
mémorise systématiquement le signal.
❒clignotant : il signale la possibilité d’endommagement
du catalyseur (voir « Système EOBD » au chapitre
« Connaissance de la voiture »).
U

145
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Si après avoir tourné la clé de contact
sur MAR, le témoin Une s’allume pas
ou si, lorsque le véhicule roule, il s’allume en
mode fixe ou clignotant (conjointement au
message affiché sur l’écran), s’adresser au plus
vite au Réseau Après-vente Abarth. Le
fonctionnement du témoin Upeut être vérifié
au moyen d’appareils spéciaux des agents de
contrôle de la circulation. Se conformer aux
normes en vigueur dans le pays concerné.
ATTENTION
En cas de témoin à lumière clignotante, il faut lâcher la
pédale de l’accélérateur, et revenir à un bas régime,
jusqu’à ce que le témoin ne clignote plus ; poursuivre sa
route à une vitesse modérée, en essayant d’éviter des
conditions de conduite pouvant provoquer d’autres
clignotements et s’adresser le plus rapidement possible
au Réseau Après-vente Abarth.TEMPÉRATURE EXCESSIVE
DU LIQUIDE DE REFROIDISSEMENT
DU MOTEUR (rouge)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume quand le moteur a surchauffé.
Si le témoin s’allume, il faut procéder comme suit :
❒en cas de marche normale : arrêter le véhicule,
éteindre le moteur et vérifier que le niveau d’eau
à l’intérieur de la cuve n’est pas inférieur au repère
MIN. Dans ce cas, attendre quelques minutes pour
permettre le refroidissement du moteur, puis ouvrir
lentement et avec précaution le bouchon, remplir
avec du liquide de refroidissement, en s’assurant que
celui-ci soit compris entre les repères MIN et MAX
indiqués sur ladite cuve. Vérifier aussi les éventuelles
fuites de liquide. Si au démarrage suivant le témoin
s’allume de nouveau, contacter le Réseau Après-
vente Abarth.
❒si le véhicule est très sollicité (traction de remorques
en côte ou véhicule à pleine charge) : ralentir et, si le
témoin reste allumé, arrêter le véhicule. Rester
à l’arrêt pendant 2 ou 3 minutes, moteur allumé et
légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis couper
le moteur. Vérifier le niveau du liquide suivant les
indications ci-dessus.
ç

146
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

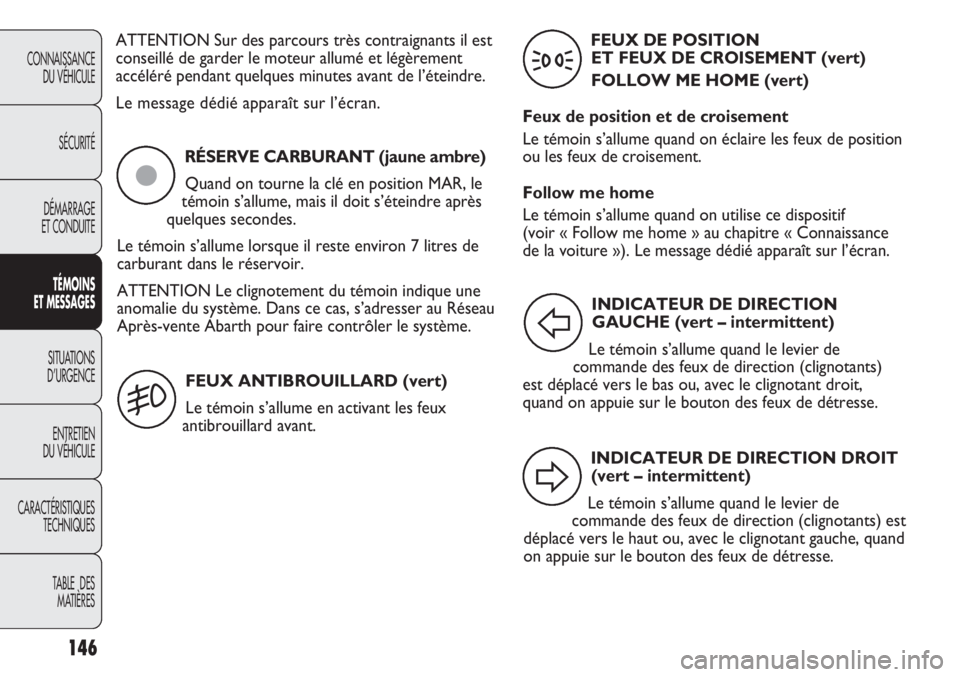

ATTENTION Sur des parcours très contraignants il est
conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de l’éteindre.
Le message dédié apparaît sur l’écran.
RÉSERVE CARBURANT (jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume lorsque il reste environ 7 litres de
carburant dans le réservoir.
ATTENTION Le clignotement du témoin indique une
anomalie du système. Dans ce cas, s’adresser au Réseau
Après-vente Abarth pour faire contrôler le système.
ç
FEUX ANTIBROUILLARD (vert)
Le témoin s’allume en activant les feux
antibrouillard avant.
5
FEUX DE POSITION
ET FEUX DE CROISEMENT (vert)
FOLLOW ME HOME (vert)
Feux de position et de croisement
Le témoin s’allume quand on éclaire les feux de position
ou les feux de croisement.
Follow me home
Le témoin s’allume quand on utilise ce dispositif
(voir « Follow me home » au chapitre « Connaissance
de la voiture »). Le message dédié apparaît sur l’écran.
3
INDICATEUR DE DIRECTION DROIT
(vert – intermittent)
Le témoin s’allume quand le levier de
commande des feux de direction (clignotants) est
déplacé vers le haut ou, avec le clignotant gauche, quand
on appuie sur le bouton des feux de détresse.
D
INDICATEUR DE DIRECTION
GAUCHE (vert – intermittent)
Le témoin s’allume quand le levier de
commande des feux de direction (clignotants)
est déplacé vers le bas ou, avec le clignotant droit,
quand on appuie sur le bouton des feux de détresse.
F

147
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

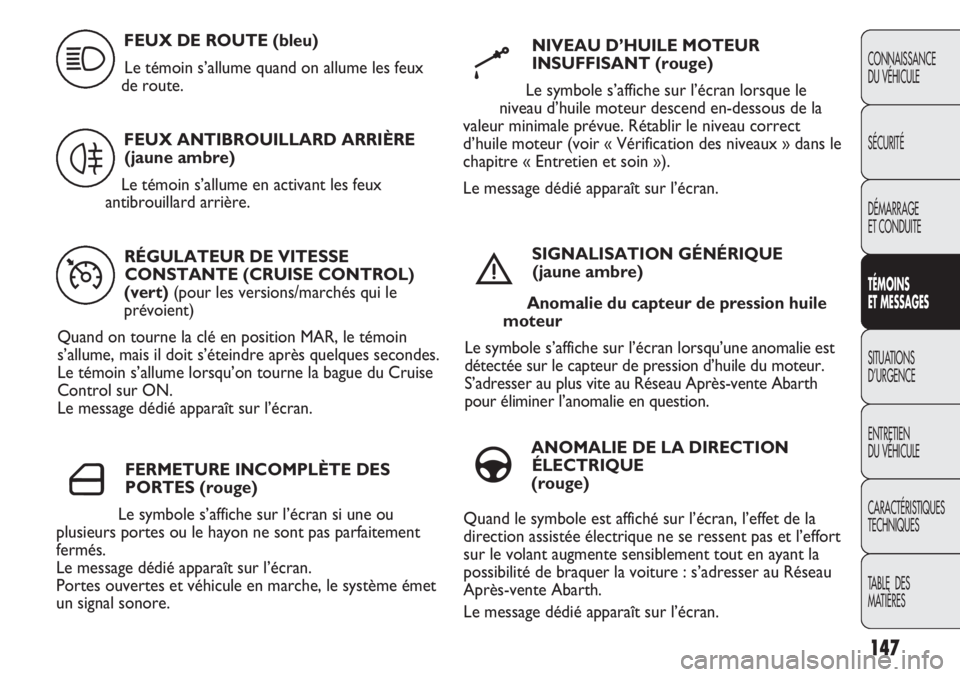

RÉGULATEUR DE VITESSE
CONSTANTE (CRUISE CONTROL)
(vert) (pour les versions/marchés qui le
prévoient)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume lorsqu’on tourne la bague du Cruise
Control sur ON.
Le message dédié apparaît sur l’écran.
Ü
FEUX DE ROUTE (bleu)
Le témoin s’allume quand on allume les feux
de route.
1
FEUX ANTIBROUILLARD ARRIÈRE
(jaune ambre)
Le témoin s’allume en activant les feux
antibrouillard arrière.
4
FERMETURE INCOMPLÈTE DES
PORTES (rouge)
Le symbole s’affiche sur l’écran si une ou
plusieurs portes ou le hayon ne sont pas parfaitement
fermés.
Le message dédié apparaît sur l’écran.
Portes ouvertes et véhicule en marche, le système émet
un signal sonore.
´
NIVEAU D’HUILE MOTEUR
INSUFFISANT (rouge)
Le symbole s’affiche sur l’écran lorsque le
niveau d’huile moteur descend en-dessous de la
valeur minimale prévue. Rétablir le niveau correct
d’huile moteur (voir « Vérification des niveaux » dans le
chapitre « Entretien et soin »).
Le message dédié apparaît sur l’écran.
k
SIGNALISATION GÉNÉRIQUE
(jaune ambre)
Anomalie du capteur de pression huile
moteur
Le symbole s’affiche sur l’écran lorsqu’une anomalie est
détectée sur le capteur de pression d’huile du moteur.
S’adresser au plus vite au Réseau Après-vente Abarth
pour éliminer l’anomalie en question.
è
ANOMALIE DE LA DIRECTION
ÉLECTRIQUE
(rouge)
Quand le symbole est affiché sur l’écran, l’effet de la
direction assistée électrique ne se ressent pas et l’effort
sur le volant augmente sensiblement tout en ayant la
possibilité de braquer la voiture : s’adresser au Réseau
Après-vente Abarth.
Le message dédié apparaît sur l’écran.
g

148
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
AVARIE SYSTÈME DE PROTECTION
DU VÉHICULE – FIAT CODE
(jaune ambre)
(pour les versions/marchés où cela est prévu)
L’affichage du symbole sur l’écran (conjointement
à l’affichage du message dédié) indique une anomalie du
système Fiat Code ou, le cas échéant, du système
d’alarme : dans ce cas, s’adresser dès que possible au
Réseau Après-vente Abarth.
Y
USURE PLAQUETTES FREIN
(jaune ambre)
Le symbole s’affiche sur l’écran quand les
plaquettes de freins avant sont usées. Dans ce cas, les
remplacer dès que possible.
Le message dédié apparaît sur l’écran.
d
ANOMALIE DES FEUX EXTÉRIEURS
(jaune ambre)
(pour versions/marchés où cela est prévu)
Le symbole s’affiche sur l’écran lorsqu’une
anomalie est décelée sur l’un des feux suivants :
– feux de position
– feux de stop (d’arrêt)
– feux antibrouillard arrière
– feux de direction
– feux de plaque
– feux diurnes (D.R.L.)
Le message dédié apparaît sur l’écran.
L’anomalie qui se réfère à ces ampoules peut être due
à la brûlure d’une ou de plusieurs ampoules, la brûlure
du fusible de protection correspondant ou bien
l’interruption du branchement électrique.
W
SYSTÈME DE COUPURE DU
CARBURANT (jaune ambre)
Le symbole s’affiche sur l’écran quand
le système de coupure de carburant s’est produit.
Le message dédié apparaît sur l’écran.
Pour procéder à la restauration du système, voir
« Système de coupure du carburant » dans le chapitre
« Connaissance de la voiture ».
sMODE SPORT
Le symbole s’affiche sur l’écran quand le mode
de conduite « Sport » est activé et reste éteint
quand le mode « Normal » est activé (voir « Système de
contrôle dynamique de la voiture Manettino Abarth
dans le chapitre « Connaissance de la voiture »).
S

149
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
CONTRÔLE PRESSION DES PNEUS
(jaune ambre)
PRESSION INSUFFISANTE DES
PNEUS (jaune ambre)
PRESSION DES PNEUS NON
ADAPTÉE À LA VITESSE
(jaune ambre)
(pour les versions/marchés qui le prévoient)
Vérification de la pression des pneus
Le symbole s’affiche sur l’écran pour identifier le pneu
dégonflé. Si deux ou plusieurs pneus sont dégonflés,
l’écran affiche une succession d’indications
correspondant à chaque pneu.
Dans ce cas, il est conseillé de procéder le plus vite
possible au rétablissement des valeurs correctes de
pression (voir le paragraphe « Pressions de gonflage
à froid » au chapitre « Caractéristiques Techniques »).
Pression des pneus insuffisante
Le symbole s’affiche sur l’écran si la pression d’un ou de
plusieurs pneus descend en-dessous du seuil prescrit.
De cette manière, le système T.P.M.S. signale au
conducteur le danger éventuel d’un pneu (de pneus)
dégonflé(s) et par conséquent une crevaison probable.
n
ATTENTION Ne pas continuer à rouler avec un ou
plusieurs pneus dégonflés, car la tenue de route du
véhicule peut être compromise. S’arrêter en évitant tout
freinage ou braquage brusque. Procéder à la réparation
au moyen du kit approprié (voir le paragraphe « Kit de
réparation rapide des pneus Fix&Go Automatic » dans
le chapitre « Cas d’urgence ») et s’adresser le plus
rapidement possible au Réseau Après-vente Abarth.
Pression des pneus non adaptée à la vitesse
Si l’on prévoit d’effectuer un voyage à une vitesse
supérieure à 160 km/h, il faut gonfler davantage les
pneus conformément à ce qui est indiqué au paragraphe
« Pressions de gonflage ».
Si le système T.P.M.S. relève que la pression d’un ou
plusieurs pneus n’est pas appropriée à la vitesse
à laquelle on roule, le symbole s’affiche sur l’écran en
même temps que le message dédié (voir ce qui est
indiqué au paragraphe « Pression des pneus insuffisante »
dans ce chapitre) et reste allumé jusqu’à ce que la
vitesse de la voiture revienne en-dessous du seuil
prescrit.
ATTENTION Dans cette condition, réduire
immédiatement la vitesse car l’échauffement excessif du
pneu pourrait en compromettre irrémédiablement les
performances et la durée, ainsi que provoquer la
crevaison du pneu même.

150
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Des dérangements de radio fréquence
particulièrement intenses peuvent nuire
au bon fonctionnement du système T.P.M.S.
Cette condition sera signalée au conducteur par
un message. Le signal disparaîtra
automatiquement dès que la perturbation de
radio fréquence cessera de perturber le système.
ATTENTIONAUTOMATISME D’ESSUIE-GLACE
NON DISPONIBLE (jaune ambre)
Le symbole s’affiche sur l’écran quand le
contrôle automatique de l’essuie-glace n’est pas
disponible ; celui-ci adapte sa vitesse de fonctionnement
à la vitesse de la voiture.
Le message dédié apparaît sur l’écran.
u
PRÉSENCE POSSIBLE DE VERGLAS
SUR LA ROUTE
Quand la température extérieure atteint ou
est inférieure à 3 °C, l’indication de la température
extérieure clignote et le symbole
❄apparaît à l’écran
pour signaler la présence possible de verglas sur la
route.
Le message dédié apparaît sur l’écran.
❄
SERVICE ARRIVÉ À ÉCHÉANCE
L’écran affiche le message dédié pour indiquer
l’échéance de l’entretien programmé. õ
PANNE DE L’ALTERNATEUR
(BATTERIE) (rouge)
Si le symbole s’affiche sur l’écran, s’adresser
immédiatement au Réseau Après-vente Abarth.
Le message dédié apparaît sur l’écran.w
DÉPASSEMENT DE LIMITE DE
VITESSE (rouge)
Le symbole s’affiche sur l’écran quand la
voiture dépasse la valeur de limite de vitesse
établie (voir « Écran multifonction reconfigurable » au
chapitre « Connaissance de la voiture »).
12 0

DÉMARRAGE DU MOTEUR
DÉMARRAGE DE SECOURS
Si le témoin
Yreste allumé de manière fixe sur le
combiné de bord, s’adresser immédiatement au Réseau
Après-vente Abarth.
SITUATIONS D’URGENCE
Dans une situation d’urgence, il est conseillé d’appeler le numéro vert figurant sur la Notice de Garantie. Il est
par ailleurs possible de se connecter au site www.fiat.com pour rechercher le Réseau Après-vente Abarth le
plus proche.
Cette procédure de démarrage doit être
confiée à des opérateurs experts, parce
que des manoeuvres incorrectes pourraient
provoquer des décharges électriques de forte
intensité. Par ailleurs, le liquide contenu dans la
batterie étant toxique et corrosif, éviter tout
contact avec la peau et les yeux. Ne jamais
s’approcher de la batterie avec des flammes
nues ou des cigarettes allumées et veiller à ne
jamais provoquer d’étincelles.
ATTENTION
AVERTISSEMENT Pour la procédure de démarrage avec
une batterie d’appoint, consulter le chapitre
« Connaissance de la voiture » au paragraphe « Système
Start&Stop ».
fig. 126F0U187Ab
151
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
DÉMARRAGE AVEC UNE BATTERIE
D’APPOINT fig. 126
Si la batterie est déchargée, il est possible de démarrer le
moteur en utilisant une autre batterie, ayant une capacité
égale ou à légèrement supérieure à celle de la batterie
déchargée. Il est conseillé de s’adresser au Réseau Après-
vente Abarth pour le contrôle/remplacement de la
batterie.
