2011 Peugeot Partner Tepee Manuel du propriétaire (in French)

71
ERGONOMI
E
et
CONFOR
T
3


Sièges



Incliner le dossier



- Actionnez la commande et réglez
l’inclinaison du dossier.



Mettre le dossier en position
tablette


- Tirez sur la commande pour
rabattre le dossier sur l’assise du
siège.
Ne placez pas d’objets durs ou lourds
sur la tablette. Ils pourraient devenir
des projectiles dangereux en cas de
freinage brusque ou de choc.


Remettre le dossier en place



- Déverrouillez le dossier en tirant
sur la commande, puis replacez-le
dans sa position initiale.
Lors de la remise en place du dossier,
assurez-vous de son bon verrouillage.


Mettre le siège en position
portefeuille


- Tirez sur la commande pour mettre
le dossier en position tablette.

- Soulevez la barre située derrière
le siège pour dégager les points
d’ancrage arrière.

- Basculez l’ensemble du siège vers
l’avant, jusqu’à son verrouillage.



Remettre le siège en place



- Poussez la commande rouge.

- Rabattez le siège pour fi xer les
points d’ancrage arrière.

- Relevez le dossier en tirant sur la
commande.
Vérifi ez le bon ancrage de l’ensemble.

72


Sièges



Déposer le siège



- Si c’est nécessaire, avancez les
sièges avant et baissez l’appuie-
tête.

- Placez le siège en position
portefeuille.


Du bon usage

Suite aux diverses manipulations :


- ne pas déposer un appuie-tête
sans le ranger et le fi xer à un
support,

- vérifi er que les ceintures
de sécurité restent toujours
accessibles et faciles à boucler par
le passager,

- un passager ne doit pas s’installer
sans ajuster et boucler sa ceinture
de sécurité.

Reportez vous à la «position
portefeuille» décrite page
précédente.

- Appuyez sur le levier rouge pour
déverrouiller les pieds avant.

- Inclinez l’ensemble d’environ 45°
vers l’arrière sans relâcher le levier.

- Relâchez le levier.

- Soulevez le siège verticalement

jusqu’en butée des ancrages.

- Redressez le siège en basculant
vers l’avant puis soulevez-le.



Remettre le siège en place



- Inclinez le siège de 45° vers
l’avant.

- Placez les crochets entre les deux
barres.

- Rabattez le siège pour fi xer les
points d’ancrage arrière.

- Tirez sur la commande pour
remettre le dossier en position
initiale.

- Remontez l’appuie-tête.
Vérifi ez qu’aucun objet n’obstrue les
alvéoles d’ancrage et n’empêche le
verrouillage correct des sièges.

73
ERGONOMI
E
et
CONFOR
T
3


Sièges



Appuie-tête

Il est de type virgule.
Position haute : appuyez sur la
languette, soulevez-le et remontez-le.
Position basse : poussez sur la
languette et appuyez sur le dessus
pour le descendre.
Pour le retirer : mettez-le en position
haute, soulevez puis retirez-le.
Rangez-le à l’intérieur du véhicule en
le fi xant.
Pour le replacer : engagez les tiges
de l’appuie-tête dans les orifi ces en
restant bien dans l’axe du dossier.
Chaque siège est déposable et doit
être reposé à l’emplacement défi ni,
symbolisé sur son étiquette.
Les sièges de rang 2 et de rang 3 sont
indépendants et modulables.
SIÈGES ARRIÈRE (7 PLACES)

74


Sièges


Siège latéral gauche


Les types de sièges Rang 2

Les types de sièges Rang 3


Siège central
Siège latéral droit


Siège latéral droit


Siège latéral gauche

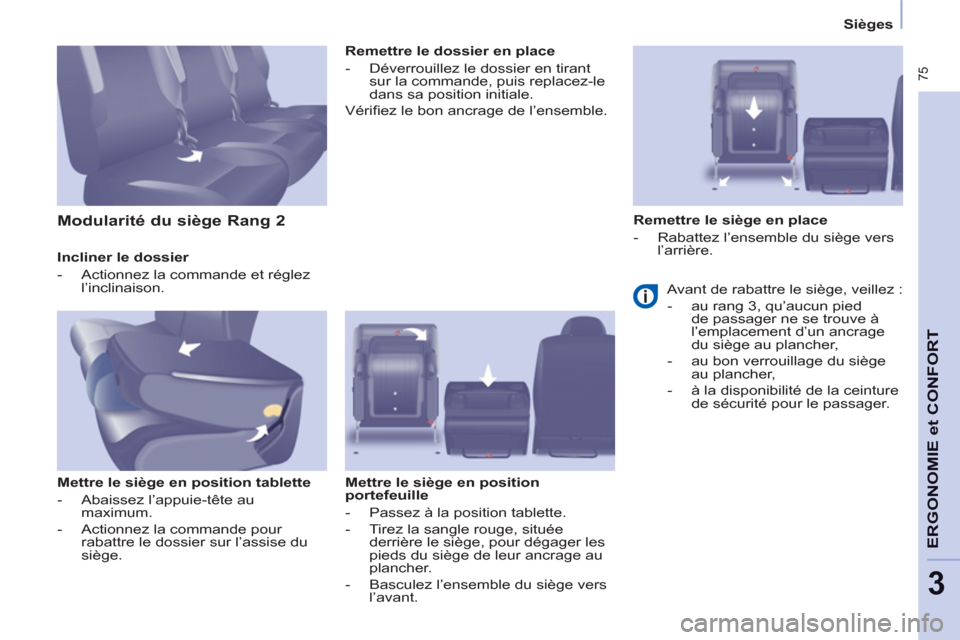

75
ERGONOMI
E
et
CONFOR
T
3


Sièges


Incliner le dossier


- Actionnez la commande et réglez
l’inclinaison.


Mettre le siège en position tablette


- Abaissez l’appuie-tête au
maximum.

- Actionnez la commande pour
rabattre le dossier sur l’assise du
siège.

Remettre le dossier en place


- Déverrouillez le dossier en tirant
sur la commande, puis replacez-le
dans sa position initiale.
Vérifi ez le bon ancrage de l’ensemble.

Mettre le siège en position
portefeuille


- Passez à la position tablette.

- Tirez la sangle rouge, située
derrière le siège, pour dégager les
pieds du siège de leur ancrage au
plancher.

- Basculez l’ensemble du siège vers
l’avant.



Modularité du siège Rang 2

Remettre le siège en place


- Rabattez l’ensemble du siège vers
l’arrière.
Avant de rabattre le siège, veillez :


- au rang 3, qu’aucun pied
de passager ne se trouve à
l’emplacement d’un ancrage
du siège au plancher,

- au bon verrouillage du siège
au plancher,

- à la disponibilité de la ceinture
de sécurité pour le passager.

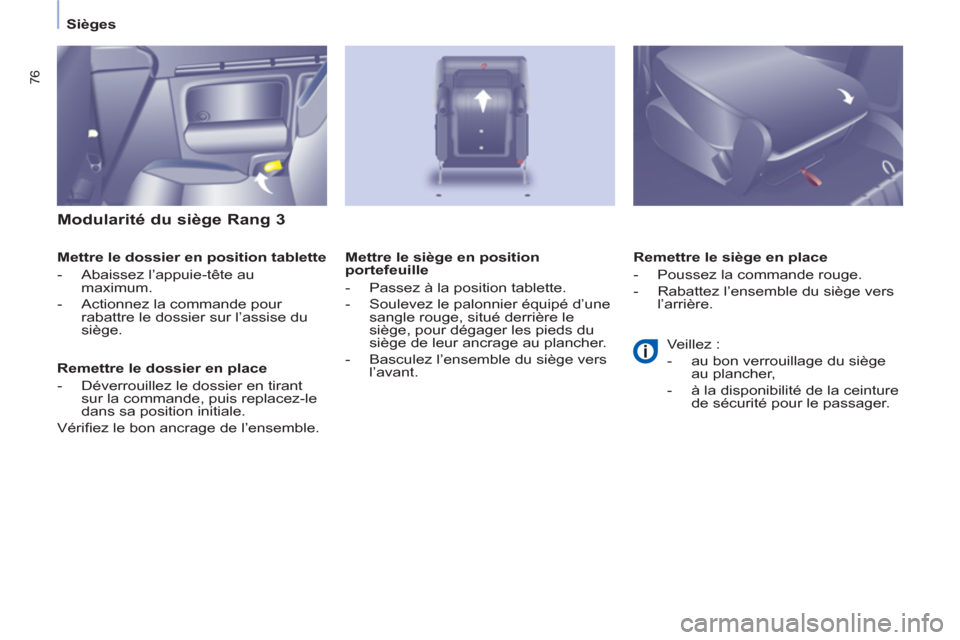

76


Sièges



Modularité du siège Rang 3


Mettre le dossier en position tablette


- Abaissez l’appuie-tête au
maximum.

- Actionnez la commande pour
rabattre le dossier sur l’assise du
siège.


Remettre le dossier en place


- Déverrouillez le dossier en tirant
sur la commande, puis replacez-le
dans sa position initiale.
Vérifi ez le bon ancrage de l’ensemble.
Remettre le siège en place


- Poussez la commande rouge.

- Rabattez l’ensemble du siège vers
l’arrière.
Mettre le siège en position
portefeuille


- Passez à la position tablette.

- Soulevez le palonnier équipé d’une
sangle rouge, situé derrière le
siège, pour dégager les pieds du
siège de leur ancrage au plancher.

- Basculez l’ensemble du siège vers
l’avant.
Veillez :


- au bon verrouillage du siège
au plancher,

- à la disponibilité de la ceinture
de sécurité pour le passager.

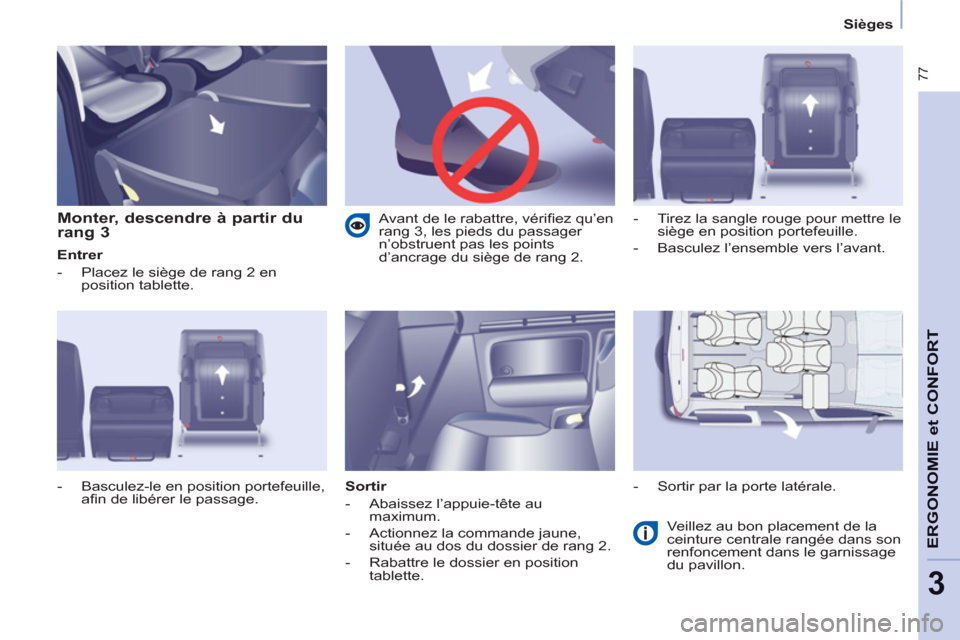

77
ERGONOMI
E et
CONFOR
T
3


Sièges



Monter, descendre à partir du
rang 3

Entrer


- Placez le siège de rang 2 en
position tablette.

Sortir


- Abaissez l’appuie-tête au
maximum.

- Actionnez la commande jaune,
située au dos du dossier de rang 2.

- Rabattre le dossier en position
tablette. Veillez au bon placement de la
ceinture centrale rangée dans son
renfoncement dans le garnissage
du pavillon.
- Basculez-le en position portefeuille,
afi n de libérer le passage.
- Tirez la sangle rouge pour mettre le
siège en position portefeuille.

- Basculez l’ensemble vers l’avant.

- Sortir par la porte latérale.
Avant de le rabattre, vérifi ez qu’en
rang 3, les pieds du passager
n’obstruent pas les points
d’ancrage du siège de rang 2.

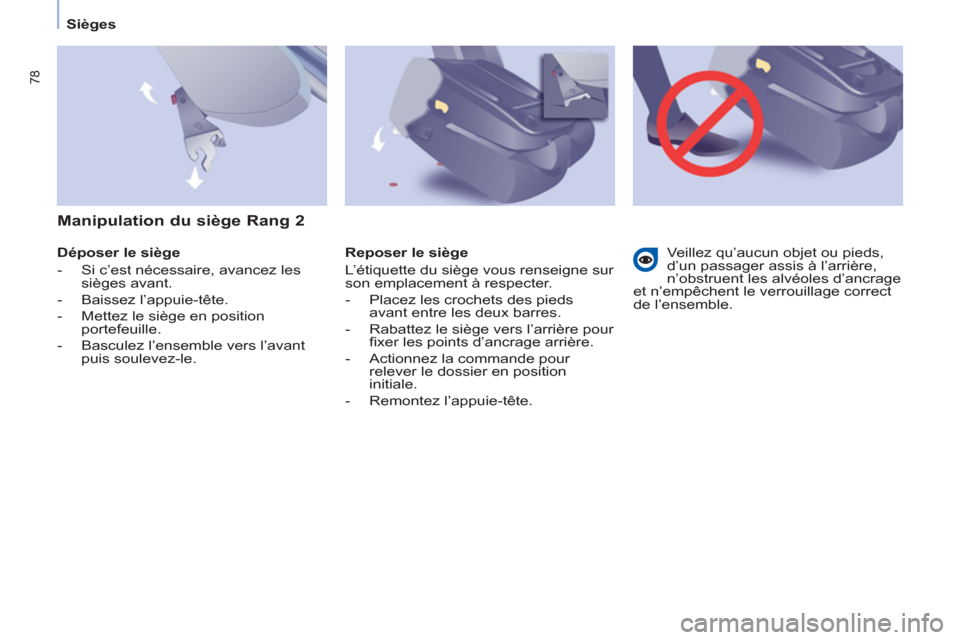

78


Sièges


Déposer le siège


- Si c’est nécessaire, avancez les
sièges avant.

- Baissez l’appuie-tête.

- Mettez le siège en position
portefeuille.

- Basculez l’ensemble vers l’avant
puis soulevez-le.

Reposer le siège
L’étiquette du siège vous renseigne sur
son emplacement à respecter.


- Placez les crochets des pieds
avant entre les deux barres.

- Rabattez le siège vers l’arrière pour
fi xer les points d’ancrage arrière.

- Actionnez la commande pour
relever le dossier en position
initiale.

- Remontez l’appuie-tête.

Veillez qu’aucun objet ou pieds,
d’un passager assis à l’arrière,
n’obstruent les alvéoles d’ancrage
et n’empêchent le verrouillage correct
de l’ensemble.



Manipulation du siège Rang 2
