2011 Peugeot Partner Tepee Manuel du propriétaire (in French)

159

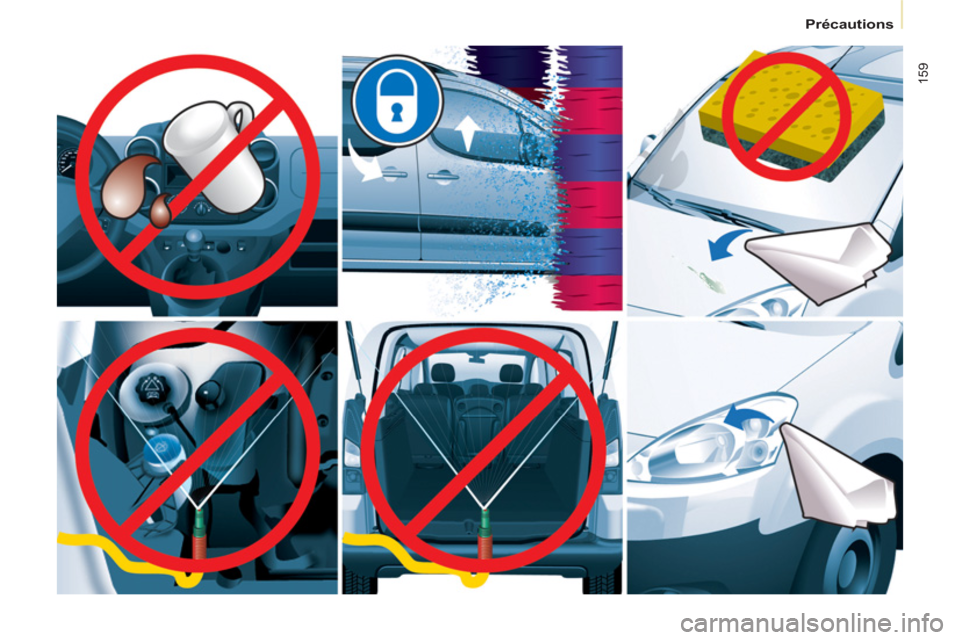

Précautions

160
Dimensions

16
1
Dimensions
CARACTÉRISTIQUES TECHNIQUE
S
8

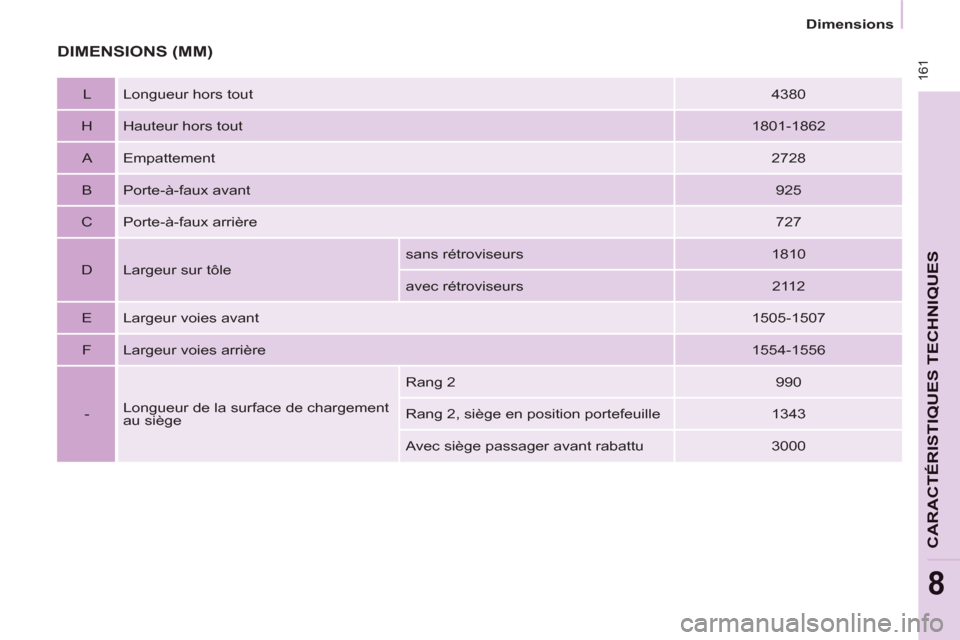

DIMENSIONS (MM)


L Longueur hors tout

4380

H Hauteur hors tout

1801-1862

A Empattement

2728

B Porte-à-faux avant

925

C Porte-à-faux arrière

727

D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs
2112

E Largeur voies avant
1505-1507

F Largeur voies arrière
1554-1556

- Longueur de la surface de chargement
au siège Rang 2
990
Rang 2, siège en position portefeuille
1343
Avec siège passager avant rabattu
3000

162
Dimensions

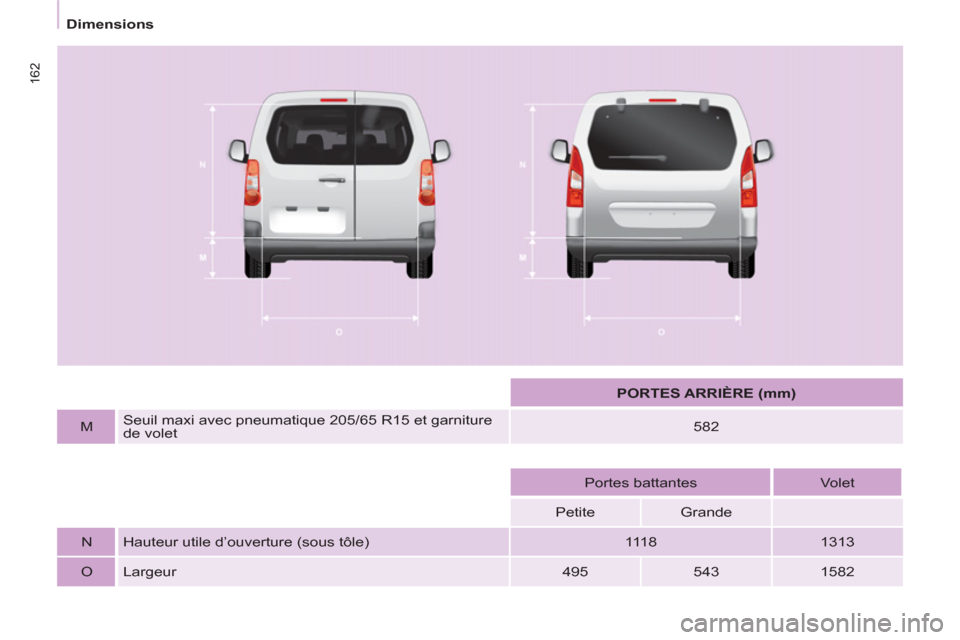

PORTES ARRIÈRE (mm)



M
Seuil maxi avec pneumatique 205/65 R15 et garniture
de volet
582






Portes battantes
Volet

Petite
Grande




N Hauteur utile d’ouverture (sous tôle)
1118
1313

O Largeur
495
543
1582

16
3
Dimensions
CARACTÉRISTIQUES TECHNIQUE
S
8






PORTES LATÉRALES COULISSANTES (mm)



P Hauteur utile
1009

Q Largeur utile
650

- Hauteur sous volet relevé
1892

164

Masses

MASSES ET CHARGES REMORQUABLES (KG)


Généralités

Pour plus d’information, consultez
votre certifi cat d’immatriculation.
Dans chaque pays, il est impératif de
respecter les charges remorquables
admises par la législation locale.
Pour connaître les possibilités de
remorquage de votre véhicule et
son poids total roulant admissible,
consultez le réseau PEUGEOT. La masse remorquée freinée avec
report de charge peut-être augmentée,
à condition de retirer du véhicule
l’équivalence de cette charge pour ne
pas dépasser la MTRA. Attention, le
remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Dans le cas d’un véhicule tracteur, il
est interdit de dépasser la vitesse de
80 km/h (respecter la législation en
vigueur dans votre pays). Des températures extérieures élevées
peuvent entraîner des baisses de
performances du véhicule pour
protéger le moteur ; lorsque la
température extérieure est supérieure
à 37 °C, limiter la masse remorquée.
La masse en ordre de marche
(MOM) est égale à la masse à vide +
conducteur (75 kg) + réservoir plein à
90%.
Les valeurs de MTRA et de charges
remorquables indiquées sont valables
pour une altitude maxi de 1000 mètres ;
la charge remorquable mentionnée
doit être réduite de 10 % par paliers de
1000 mètres supplémentaires.

165
CARACTÉRISTIQUES TECHNIQUE
S
8

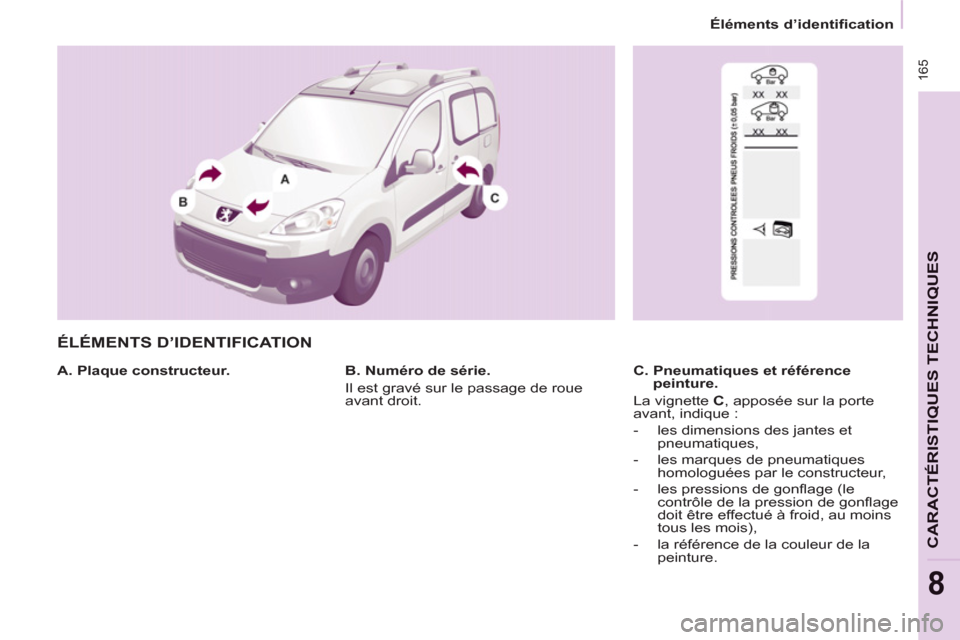

Éléments d’identification

ÉLÉMENTS D’IDENTIFICATION


A. Plaque constructeur.
C. Pneumatiques et référence
peinture.
La vignette C
, apposée sur la porte
avant, indique :


- les dimensions des jantes et
pneumatiques,

- les marques de pneumatiques
homologuées par le constructeur,

- les pressions de gonfl age (le
contrôle de la pression de gonfl age
doit être effectué à froid, au moins
tous les mois),

- la référence de la couleur de la
peinture.


B. Numéro de série.
Il est gravé sur le passage de roue
avant droit.
