PRÊT À PARTIR
22

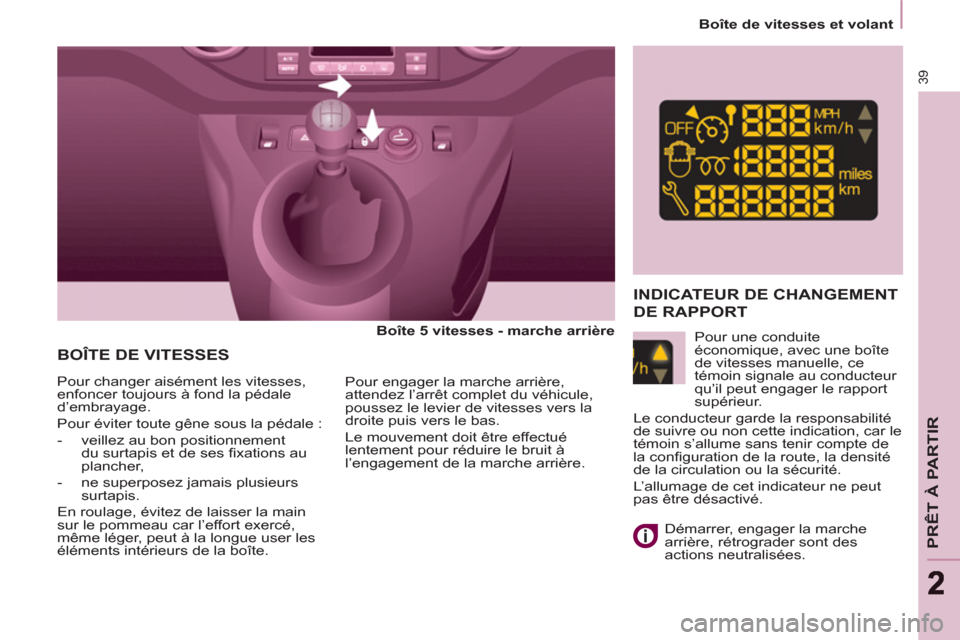

Boîte de vitesses et volant


BOÎTE DE VITESSES


Boîte 5 vitesses - marche arrière



Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d’embrayage.
Pour éviter toute gêne sous la pédale :


- veillez au bon positionnement
du surtapis et de ses fi xations au
plancher,

- ne superposez jamais plusieurs
surtapis.
En roulage, évitez de laisser la main
sur le pommeau car l’effort exercé,
même léger, peut à la longue user les
éléments intérieurs de la boîte.
Pour engager la marche arrière,
attendez l’arrêt complet du véhicule,
poussez le levier de vitesses vers la
droite puis vers le bas.
Le mouvement doit être effectué
lentement pour réduire le bruit à
l’engagement de la marche arrière.







INDICATEUR DE CHANGEMENT
DE RAPPORT

Pour une conduite
économique, avec une boîte
de vitesses manuelle, ce
témoin signale au conducteur
qu’il peut engager le rapport
supérieur.
Le conducteur garde la responsabilité
de suivre ou non cette indication, car le
témoin s’allume sans tenir compte de
la confi guration de la route, la densité
de la circulation ou la sécurité.
L’allumage de cet indicateur ne peut
pas être désactivé.

Démarrer, engager la marche
arrière, rétrograder sont des
actions neutralisées.

40


Boîte de vitesses et volant

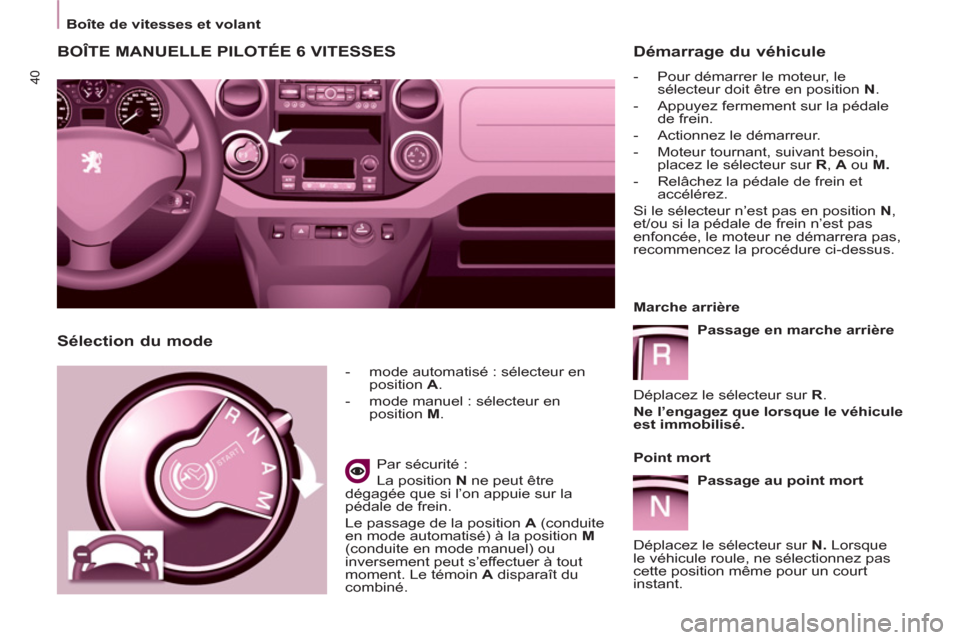

BOÎTE MANUELLE PILOTÉE 6 VITESSES



- mode automatisé : sélecteur en
position A
.

- mode manuel : sélecteur en
position M
.


Par sécurité :
La position N
ne peut être
dégagée que si l’on appuie sur la
pédale de frein.
Le passage de la position A
(conduite
en mode automatisé) à la position M

(conduite en mode manuel) ou
inversement peut s’effectuer à tout
moment. Le témoin A
disparaît du
combiné.


Démarrage du véhicule



- Pour démarrer le moteur, le
sélecteur doit être en position N
.

- Appuyez fermement sur la pédale
de frein.

- Actionnez le démarreur.

- Moteur tournant, suivant besoin,
placez le sélecteur sur R
, A
ou M.


- Relâchez la pédale de frein et
accélérez.
Si le sélecteur n’est pas en position N
,
et/ou si la pédale de frein n’est pas
enfoncée, le moteur ne démarrera pas,
recommencez la procédure ci-dessus.

Sélection du mode


Marche arrière

Passage en marche arrière

Déplacez le sélecteur sur R
.

Ne l’engagez que lorsque le véhicule
est immobilisé.



Point mort

Passage au point mort

Déplacez le sélecteur sur N.
Lorsque
le véhicule roule, ne sélectionnez pas
cette position même pour un court
instant.

41
PRÊT À PARTIR
22


Boîte de vitesses et volant

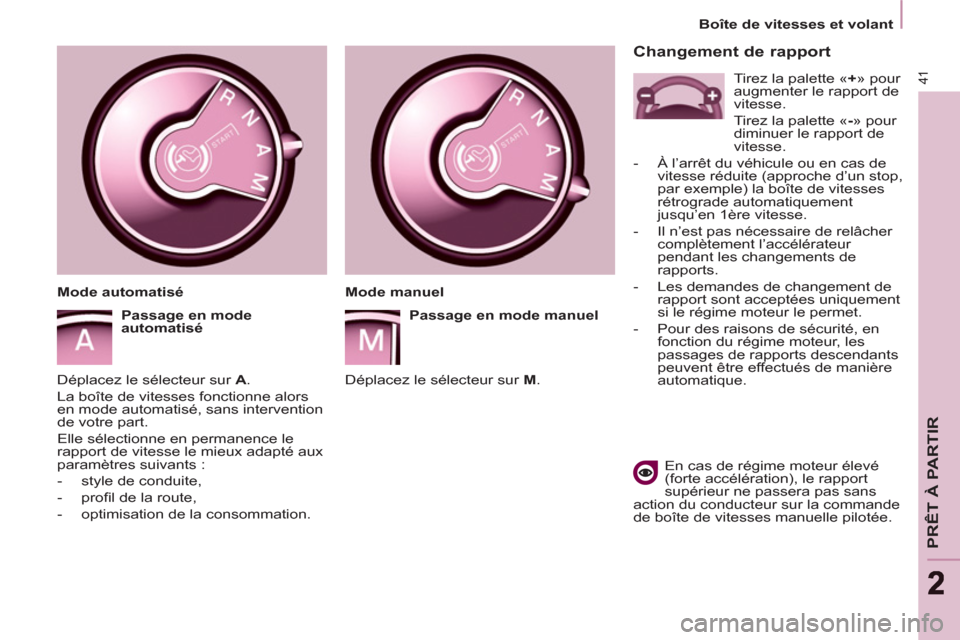

Changement de rapport


En cas de régime moteur élevé
(forte accélération), le rapport
supérieur ne passera pas sans
action du conducteur sur la commande
de boîte de vitesses manuelle pilotée.
Mode manuel

Passage en mode manuel

Déplacez le sélecteur sur M
.

Mode automatisé

Passage en mode
automatisé

Déplacez le sélecteur sur A
.
La boîte de vitesses fonctionne alors
en mode automatisé, sans intervention
de votre part.
Elle sélectionne en permanence le
rapport de vitesse le mieux adapté aux
paramètres suivants :


- style de conduite,

- profi l de la route,

- optimisation de la consommation.
Tirez la palette « +
» pour
augmenter le rapport de
vitesse.
Tirez la palette « -
» pour
diminuer le rapport de
vitesse.


- À l’arrêt du véhicule ou en cas de
vitesse réduite (approche d’un stop,
par exemple) la boîte de vitesses
rétrograde automatiquement
jusqu’en 1 ère vitesse.

- Il n’est pas nécessaire de relâcher
complètement l’accélérateur
pendant les changements de
rapports.

- Les demandes de changement de
rapport sont acceptées uniquement
si le régime moteur le permet.

- Pour des raisons de sécurité, en
fonction du régime moteur, les
passages de rapports descendants
peuvent être effectués de manière
automatique.

42


Boîte de vitesses et volant


RÉGLAGE VOLANT

A l’arrêt, déverrouillez le volant en
tirant la commande.
Ajustez la hauteur et la profondeur du
volant puis verrouillez en poussant à
fond la commande.

Accélération

Pour obtenir une accélération optimale
(par exemple : pour le dépassement
d’un autre véhicule), il vous suffi t de
franchir la zone d’effort située en fi n
de course, en enfonçant fermement la
pédale d’accélérateur.


Véhicule à l’arrêt, moteur
tournant
En cas d’arrêt prolongé moteur
tournant, la boîte de vitesses repasse
automatiquement au point mort N
.


Arrêt du véhicule

Avant d’arrêter le moteur, mettez le
sélecteur en position N
.
Dans tous les cas, il est impératif que
le frein de stationnement soit serré.
Vérifi ez l’affi chage du témoin de frein
de stationnement au combiné.

Avant toute intervention dans le
compartiment moteur, vérifi ez que
le sélecteur est au point mort N
.

43
PRÊT À PARTIR
22


Stop & Start










STOP & START

Le Stop & Start met le moteur
momentanément en veille - mode
STOP - lors des phases d’arrêts
de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez
repartir. Le redémarrage s’effectue
de manière instantanée, rapide et
silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l’arrêt.

Fonctionnement


Passage en mode STOP du moteur
Le témoin «ECO»
s’allume au
combiné et le moteur se met
en veille :


- avec une boîte de vitesses
manuelle
, à une vitesse inférieure
à 20 km/h, lorsque vous passez
le levier de vitesses au point mort,
et que vous relâchez la pédale
d’embrayage,

- avec une boîte manuelle pilotée
6 vitesses
, à une vitesse inférieure
à 8 km/h, lorsque vous enfoncez la
pédale de frein ou que vous passez
le levier de vitesses en position N
. Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Avec une boîte manuelle pilotée
6 vitesses, pour votre confort, en
manoeuvre de stationnement, le
mode STOP est indisponible pendant
les quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifi e pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N’effectuez jamais un remplissage
en carburant lorsque le moteur
est en mode STOP ; coupez
impérativement le contact avec la
clé.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s’active pas lorsque :



- la porte conducteur est ouverte,

- la ceinture de sécurité conducteur
est débouclée,

- la vitesse du véhicule n’a pas
dépassé 10 km/h depuis le dernier
démarrage avec la clé,

- le frein de stationnement est serré
ou en cours de serrage,

- le maintien du confort thermique
dans l’habitacle le nécessite,

- le désembuage est actif,

- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
température extérieure...) le
nécessitent pour assurer le contrôle
du système.
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.

Ce fonctionnement est parfaitement
normal.

44


Stop & Start


Passage en mode START du moteur
Le témoin «ECO»
s’éteint et
le moteur redémarre :


- avec une boîte de vitesses
manuelle
, lorsque vous enfoncez
la pédale d’embrayage,

- avec une boîte manuelle pilotée
6 vitesses
:


●
levier de vitesses en position A

ou M
, lorsque vous relâchez la
pédale de frein,

●
ou levier de vitesses en position N

et pédale de frein relâchée,
lorsque vous passez le levier de
vitesses en position A
ou M
,

●
ou lorsque vous engagez la
marche arrière.


Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :


- vous ouvrez la porte conducteur,

- vous débouclez la ceinture de
sécurité conducteur,

- la vitesse du véhicule dépasse
25 km/h avec une boîte de vitesses
manuelle ou 11 km/h avec une
boîte manuelle pilotée 6 vitesses,

- le frein de stationnement est en
cours de serrage,

- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
réglage de l’air conditionné...) le
nécessitent pour assurer le contrôle
du système ou du véhicule.
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.

Ce fonctionnement est parfaitement
normal.

Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d’un rapport sans avoir complètement
débrayé, un témoin s’allume ou un
message s’affi che pour vous inciter à
renfoncer la pédale d’embrayage afi n
d’assurer le redémarrage.



Neutralisation

A tout moment, appuyez sur
la commande «ECO OFF»

pour neutraliser le système.
Ceci est signalé par l’allumage du
voyant de la commande, accompagné
d’un message sur l’écran.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.

45
PRÊT À PARTIR
22


Stop & Start



Réactivation

Appuyez de nouveau sur la commande
«ECO OFF»
.
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant
de la commande et un message au
combiné.
Le système se réactive
automatiquement à chaque
nouveau démarrage avec la clé.


Anomalie de fonctionnement

En cas de dysfonctionnement
du système, le voyant de
la commande «ECO OFF»

clignote, puis s’allume
fi xement.
Faites vérifi er par le réseau PEUGEOT
ou par un atelier qualifi é.
En cas d’anomalie en mode STOP, il
est possible que le véhicule cale. Il est
alors nécessaire de couper le contact,
puis de redémarrer avec la clé.


Entretien

Avant toute intervention sous le
capot, neutralisez le Stop & Start
pour éviter tout risque de blessure
lié à un déclenchement automatique
du mode START.
Ce système nécessite une batterie
de technologie et de caractéristiques
spécifi ques (références disponibles
auprès du réseau PEUGEOT ou d’un
atelier qualifi é).
Le montage d’une batterie non
référencée par PEUGEOT entraîne
des risques de dysfonctionnement du
système.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau PEUGEOT ou dans un
atelier qualifi é.

Démarrer et arrêter


Du bon usage pour arrêter
Du bon usage pour démarrer


Témoin préchauffage
diesel
Si la température est
suffi sante, le témoin s’allume
moins d’une seconde, vous
pouvez démarrer sans
attendre.
Par temps froid, attendez l’extinction
de ce témoin puis actionnez le
démarreur (position Démarrage)
jusqu’au démarrage du moteur.

Témoin ouverture
S’il s’allume, un ouvrant est
mal fermé, vérifi ez !

Préserver le moteur, la boîte de
vitesses
Au moment de couper le contact,
laissez tourner quelques secondes
le moteur, le temps de permettre au
turbocompresseur (moteur Diesel) de
se ralentir.
Ne pas donner un coup d’accélérateur
lors de la coupure du contact.
Inutile d’enclencher une vitesse après
avoir stationné le véhicule.


DÉMARRER ET ARRÊTER


Position Marche et accessoires.

Pour débloquer la direction,
manoeuvrer légèrement le volant en
tournant la clé, sans forcer. Dans cette
position, certains accessoires peuvent
fonctionner.

Position Démarrage.

Le démarreur est actionné, le moteur
tourne, lâchez la clé.

Position STOP :
antivol.
Le contact est coupé. Tournez le
volant jusqu’au blocage de la direction.
Retirez la clé.
