2011 Peugeot Partner Tepee Manuel du propriétaire (in French)

143
AIDE
RAPIDE
7

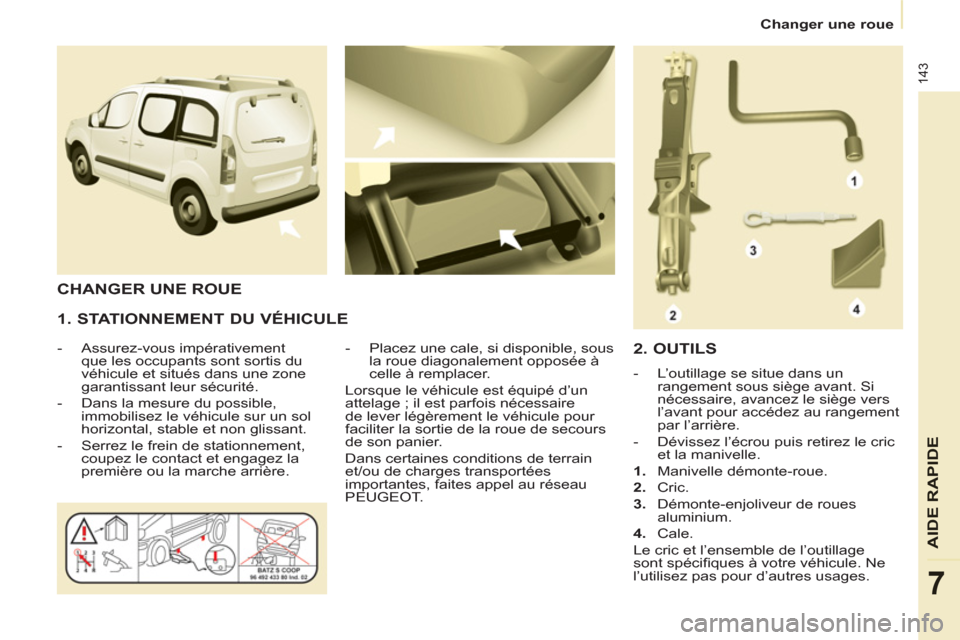

Changer une roue


1. STATIONNEMENT DU VÉHICULE



- Assurez-vous impérativement
que les occupants sont sortis du
véhicule et situés dans une zone
garantissant leur sécurité.

- Dans la mesure du possible,
immobilisez le véhicule sur un sol
horizontal, stable et non glissant.

- Serrez le frein de stationnement,
coupez le contact et engagez la
première ou la marche arrière.
- Placez une cale, si disponible, sous
la roue diagonalement opposée à
celle à remplacer.
Lorsque le véhicule est équipé d’un
attelage ; il est parfois nécessaire
de lever légèrement le véhicule pour
faciliter la sortie de la roue de secours
de son panier.
Dans certaines conditions de terrain
et/ou de charges transportées
importantes, faites appel au réseau
PEUGEOT.

CHANGER UNE ROUE

2. OUTILS



- L’outillage se situe dans un
rangement sous siège avant. Si
nécessaire, avancez le siège vers
l’avant pour accédez au rangement
par l’arrière.

- Dévissez l’écrou puis retirez le cric
et la manivelle.


1.
Manivelle démonte-roue.

2.
Cric.

3.
Démonte-enjoliveur de roues
aluminium.

4.
Cale.
Le cric et l’ensemble de l’outillage
sont spécifi ques à votre véhicule. Ne
l’utilisez pas pour d’autres usages.

144
Changer une roue

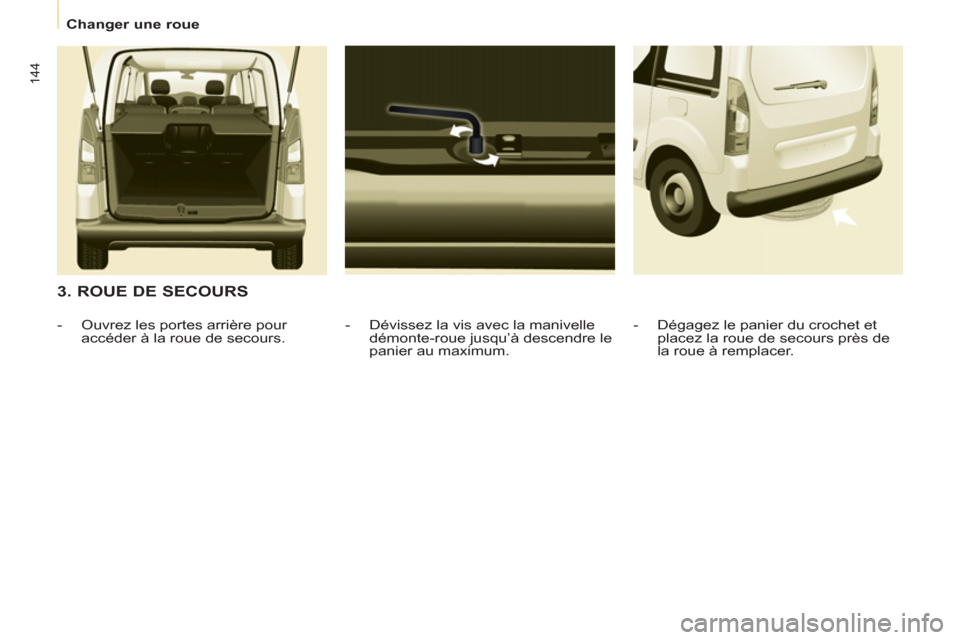

3. ROUE DE SECOURS


- Dévissez la vis avec la manivelle
démonte-roue jusqu’à descendre le
panier au maximum.

- Ouvrez les portes arrière pour
accéder à la roue de secours.
- Dégagez le panier du crochet et
placez la roue de secours près de
la roue à remplacer.

145
AIDE
RAPIDE
7
Changer une roue

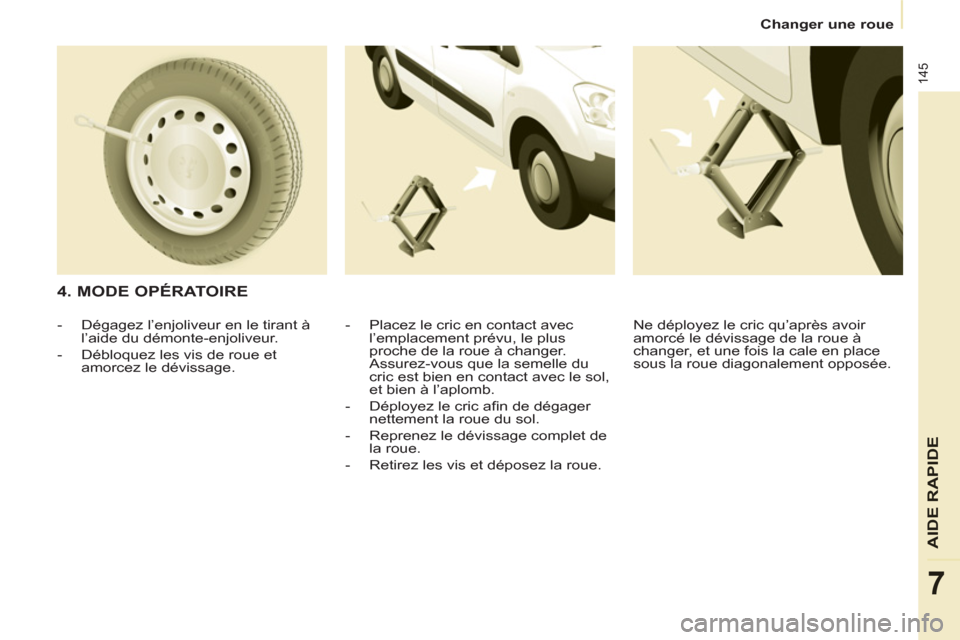

4. MODE OPÉRATOIRE


- Placez le cric en contact avec
l’emplacement prévu, le plus
proche de la roue à changer.
Assurez-vous que la semelle du
cric est bien en contact avec le sol,
et bien à l’aplomb.

- Déployez le cric afi n de dégager
nettement la roue du sol.

- Reprenez le dévissage complet de
la roue.

- Retirez les vis et déposez la roue.

- Dégagez l’enjoliveur en le tirant à
l’aide du démonte-enjoliveur.

- Débloquez les vis de roue et
amorcez le dévissage. Ne déployez le cric qu’après avoir
amorcé le dévissage de la roue à
changer, et une fois la cale en place
sous la roue diagonalement opposée.

146
Changer une roue

- Redescendre complètement le
véhicule en repliant le cric, puis
dégagez-le.

- Serrez à nouveau les vis de roue
avec la manivelle, bloquez-les sans
forcer.

- Replacez la roue à réparer dans le
panier.
- Raccrochez le panier au crochet
puis remontez le panier avec la vis
et la manivelle.
Ne vous engagez jamais sous un
véhicule levé par un cric (utilisez
une chandelle). N’utilisez jamais
de visseuse à la place de la manivelle
démonte-roue.

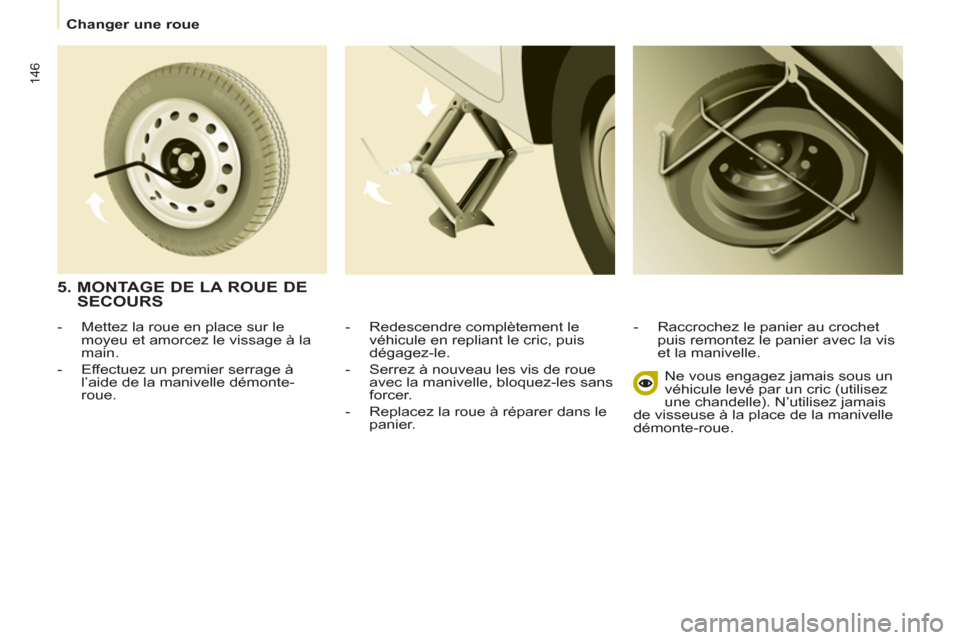

5. MONTAGE DE LA ROUE DE
SECOURS


- Mettez la roue en place sur le
moyeu et amorcez le vissage à la
main.

- Effectuez un premier serrage à
l’aide de la manivelle démonte-
roue.

147
AIDE
RAPIDE
7

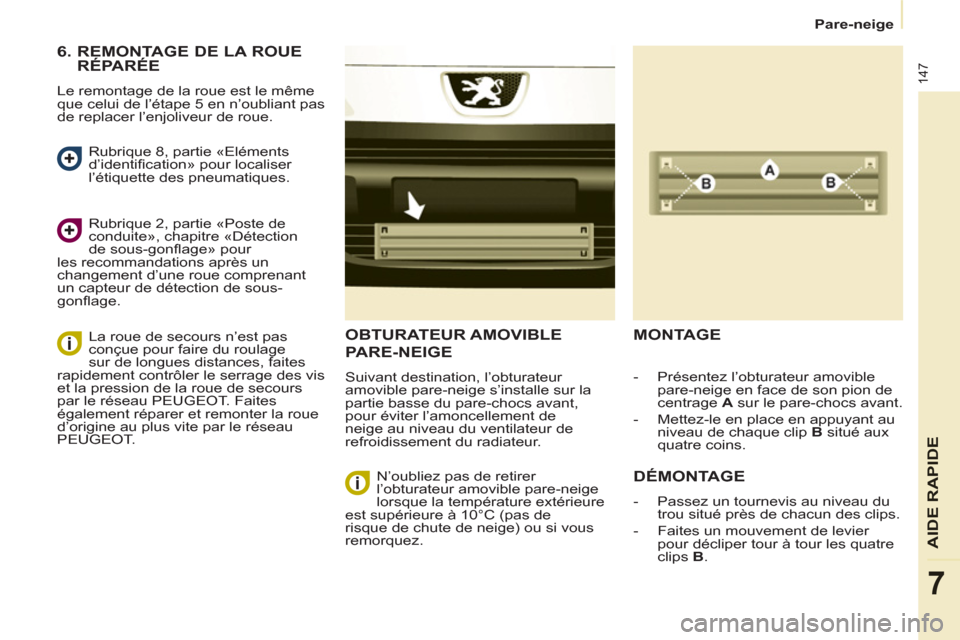

Pare-neige

OBTURATEUR AMOVIBLE
PARE-NEIGE

Suivant destination, l’obturateur
amovible pare-neige s’installe sur la
partie basse du pare-chocs avant,
pour éviter l’amoncellement de
neige au niveau du ventilateur de
refroidissement du radiateur.

MONTAGE

DÉMONTAGE



- Passez un tournevis au niveau du
trou situé près de chacun des clips.

- Faites un mouvement de levier
pour décliper tour à tour les quatre
clips B
.


- Présentez l’obturateur amovible
pare-neige en face de son pion de
centrage A
sur le pare-chocs avant.

- Mettez-le en place en appuyant au
niveau de chaque clip B
situé aux
quatre coins.

N’oubliez pas de retirer
l’obturateur amovible pare-neige
lorsque la température extérieure
est supérieure à 10°C (pas de
risque de chute de neige) ou si vous
remorquez.

6. REMONTAGE DE LA ROUE
RÉPARÉE
Le remontage de la roue est le même
que celui de l’étape 5 en n’oubliant pas
de replacer l’enjoliveur de roue.
Rubrique 8, partie «Eléments
d’identifi cation» pour localiser
l’étiquette des pneumatiques.
Rubrique 2, partie «Poste de
conduite», chapitre «Détection
de sous-gonfl age» pour
les recommandations après un
changement d’une roue comprenant
un capteur de détection de sous-
gonfl age.
La roue de secours n’est pas
conçue pour faire du roulage
sur de longues distances, faites
rapidement contrôler le serrage des vis
et la pression de la roue de secours
par le réseau PEUGEOT. Faites
également réparer et remonter la roue
d’origine au plus vite par le réseau
PEUGEOT.

148

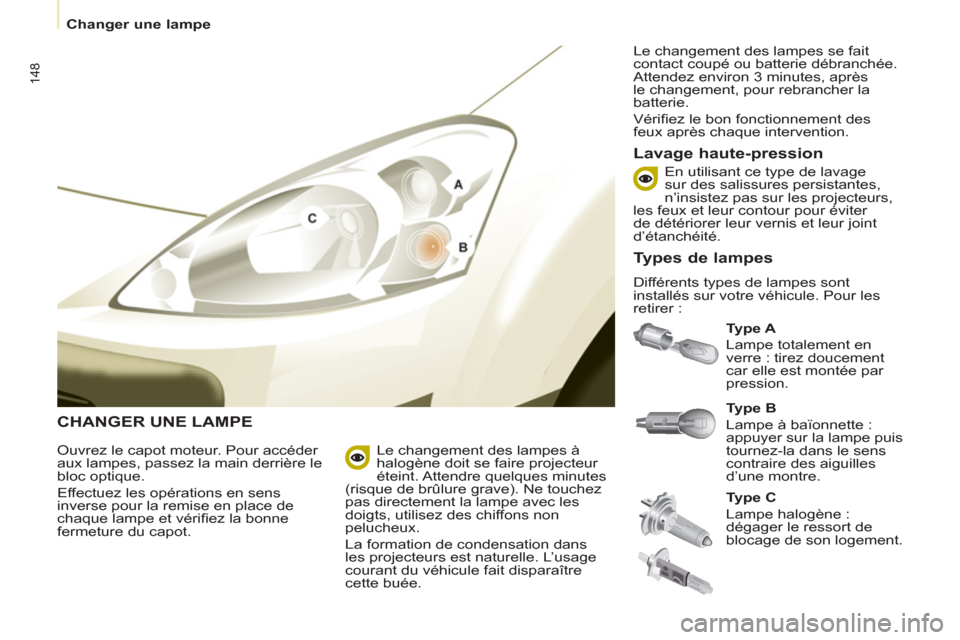

Changer une lampe

CHANGER UNE LAMPE


Ty p e A

Lampe totalement en
verre : tirez doucement
car elle est montée par
pression.

Lavage haute-pression


Ouvrez le capot moteur. Pour accéder
aux lampes, passez la main derrière le
bloc optique.
Effectuez les opérations en sens
inverse pour la remise en place de
chaque lampe et vérifi ez la bonne
fermeture du capot.
Ty p e C

Lampe halogène :
dégager le ressort de
blocage de son logement.
Ty p e B

Lampe à baïonnette :
appuyer sur la lampe puis
tournez-la dans le sens
contraire des aiguilles
d’une montre.
Le changement des lampes à
halogène doit se faire projecteur
éteint. Attendre quelques minutes
(risque de brûlure grave). Ne touchez
pas directement la lampe avec les
doigts, utilisez des chiffons non
pelucheux.
La formation de condensation dans
les projecteurs est naturelle. L’usage
courant du véhicule fait disparaître
cette buée. Le changement des lampes se fait
contact coupé ou batterie débranchée.
Attendez environ 3 minutes, après
le changement, pour rebrancher la
batterie.
Vérifi ez le bon fonctionnement des
feux après chaque intervention.
En utilisant ce type de lavage
sur des salissures persistantes,
n’insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d’étanchéité.


Types de lampes

Différents types de lampes sont
installés sur votre véhicule. Pour les
retirer :

149
AIDE
RAPIDE
7
Changer une lampe

3.
Indicateurs de direction


Type B
, PY21W - 21W (ambre)


- Ôtez le couvercle en tirant sur la
languette en caoutchouc souple.

- Tournez le porte lampe d’un quart
de tour, dans le sens inverse des
aiguilles d’une montre.

- Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguilles
d’une montre.

- Remplacez la lampe.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.
2.
Feux de position


Ty p e A
, W5W - 5W


- Ôtez le couvercle en tirant sur la
languette en caoutchouc souple.

- Extraire le porte lampe monté
par pression en tirant sur le
connecteur.

- Remplacez la lampe.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.

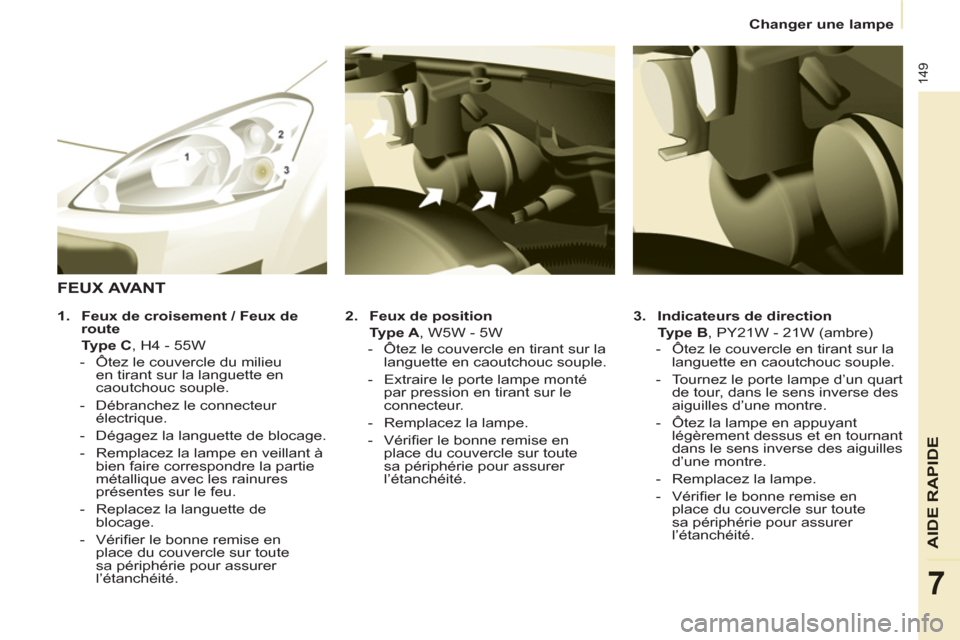

FEUX AVANT



1.
Feux de croisement / Feux de
route


Type C
, H4 - 55W


- Ôtez le couvercle du milieu
en tirant sur la languette en
caoutchouc souple.

- Débranchez le connecteur
électrique.

- Dégagez la languette de blocage.

- Remplacez la lampe en veillant à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.

- Replacez la languette de
blocage.

- Vérifi er le bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l’étanchéité.

150
Changer une lampe

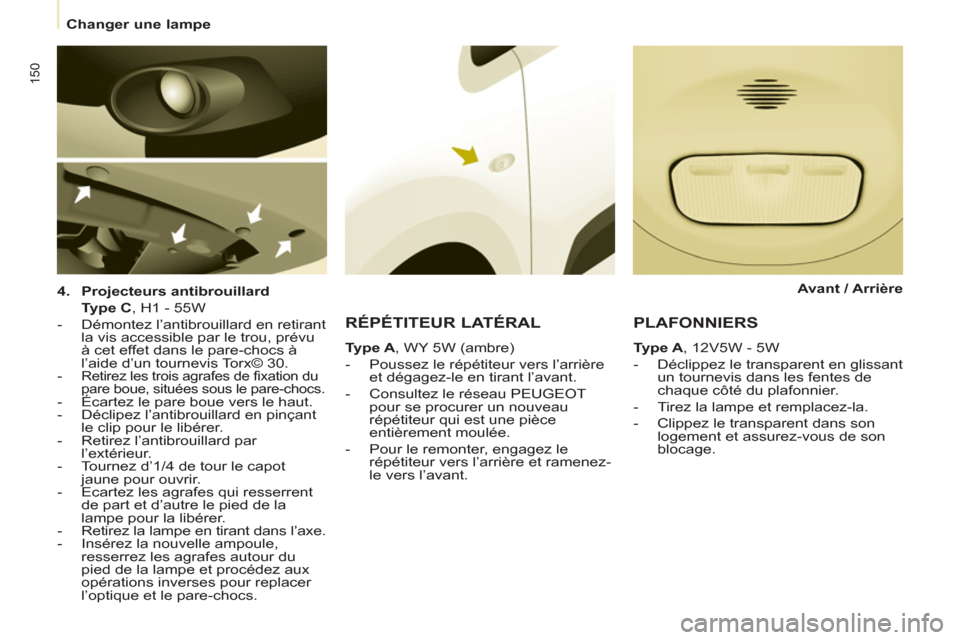

4.
Projecteurs antibrouillard


Type C
, H1 - 55W


- Démontez l’antibrouillard en retirant
la vis accessible par le trou, prévu
à cet effet dans le pare-chocs à
l’aide d’un tournevis Torx© 30.

-
Retirez les trois agrafes de fi xation du
pare boue, situées sous le pare-chocs.

- Écartez le pare boue vers le haut.

- Déclipez l’antibrouillard en pinçant
le clip pour le libérer.

- Retirez l’antibrouillard par
l’extérieur.

- Tournez d’1/4 de tour le capot
jaune pour ouvrir.

- Ecartez les agrafes qui resserrent
de part et d’autre le pied de la
lampe pour la libérer.

- Retirez la lampe en tirant dans l’axe.

- Insérez la nouvelle ampoule,
resserrez les agrafes autour du
pied de la lampe et procédez aux
opérations inverses pour replacer
l’optique et le pare-chocs.



RÉPÉTITEUR LATÉRAL


Ty p e A
, WY 5W (ambre)


- Poussez le répétiteur vers l’arrière
et dégagez-le en tirant l’avant.

- Consultez le réseau PEUGEOT
pour se procurer un nouveau
répétiteur qui est une pièce
entièrement moulée.

- Pour le remonter, engagez le
répétiteur vers l’arrière et ramenez-
le vers l’avant.


PLAFONNIERS


Type A
, 12V5W - 5W


- Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier.

- Tirez la lampe et remplacez-la.

- Clippez le transparent dans son
logement et assurez-vous de son
blocage.

Avant / Arrière
