2011 Peugeot Partner Tepee Manuel du propriétaire (in French)

87
ERGONOMI
E et
CONFOR
T
3


Vie à bord


De l’intérieur

De l’extérieur

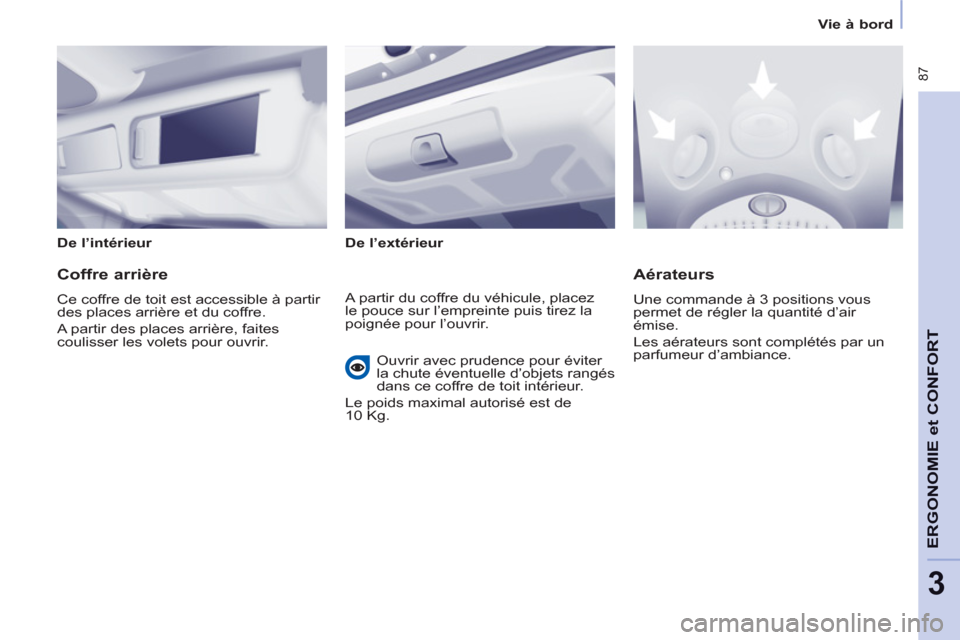

Coffre arrière

Ce coffre de toit est accessible à partir
des places arrière et du coffre.
A partir des places arrière, faites
coulisser les volets pour ouvrir.

Aérateurs

Une commande à 3 positions vous
permet de régler la quantité d’air
émise.
Les aérateurs sont complétés par un
parfumeur d’ambiance. A partir du coffre du véhicule, placez
le pouce sur l’empreinte puis tirez la
poignée pour l’ouvrir.
Ouvrir avec prudence pour éviter
la chute éventuelle d’objets rangés
dans ce coffre de toit intérieur.
Le poids maximal autorisé est de
10 Kg.

88


Vie à bord


PARFUMEUR D’AMBIANCE

Le parfumeur d’ambiance permet de
diffuser un parfum dans l’habitacle à
partir des aérateurs du pavillon de toit.

Réglage du débit

Tournez le bouton chromé pour régler
la diffusion :


- à gauche pour diminuer,

- à droite pour augmenter.
Pour arrêter la diffusion, tournez le
bouton chromé au maximum vers la
gauche.


Retrait du parfumeur



- Enfoncez le bouton en le tournant
d’un quart de tour vers la gauche
jusqu’à la mise en butée.

- Retirez le parfumeur du pavillon de
toit.

- Remplacez la cartouche.

89
ERGONOMI
E et
CONFOR
T
3


Vie à bord

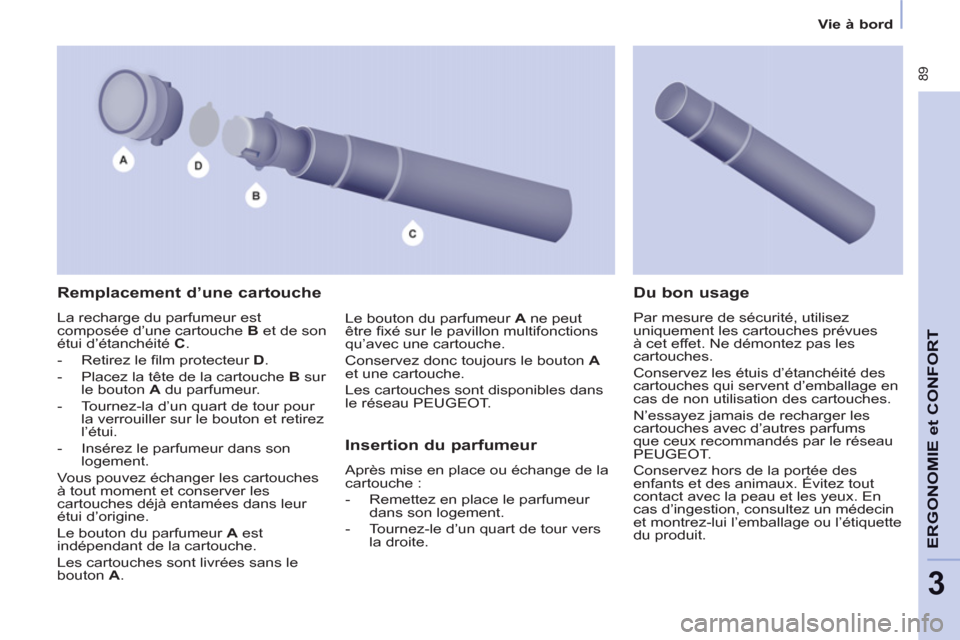

Remplacement d’une cartouche

La recharge du parfumeur est
composée d’une cartouche B
et de son
étui d’étanchéité C
.


- Retirez le fi lm protecteur D
.

- Placez la tête de la cartouche B
sur
le bouton A
du parfumeur.

- Tournez-la d’un quart de tour pour
la verrouiller sur le bouton et retirez
l’étui.

- Insérez le parfumeur dans son
logement.
Vous pouvez échanger les cartouches
à tout moment et conserver les
cartouches déjà entamées dans leur
étui d’origine.
Le bouton du parfumeur A
est
indépendant de la cartouche.
Les cartouches sont livrées sans le
bouton A
.


Insertion du parfumeur

Après mise en place ou échange de la
cartouche :


- Remettez en place le parfumeur
dans son logement.

- Tournez-le d’un quart de tour vers
la droite.



Du bon usage

Par mesure de sécurité, utilisez
uniquement les cartouches prévues
à cet effet. Ne démontez pas les
cartouches.
Conservez les étuis d’étanchéité des
cartouches qui servent d’emballage en
cas de non utilisation des cartouches.
N’essayez jamais de recharger les
cartouches avec d’autres parfums
que ceux recommandés par le réseau
PEUGEOT.
Conservez hors de la portée des
enfants et des animaux. Évitez tout
contact avec la peau et les yeux. En
cas d’ingestion, consultez un médecin
et montrez-lui l’emballage ou l’étiquette
du produit. Le bouton du parfumeur A
ne peut
être fi xé sur le pavillon multifonctions
qu’avec une cartouche.
Conservez donc toujours le bouton A

et une cartouche.
Les cartouches sont disponibles dans
le réseau PEUGEOT.

90


Vie à bord

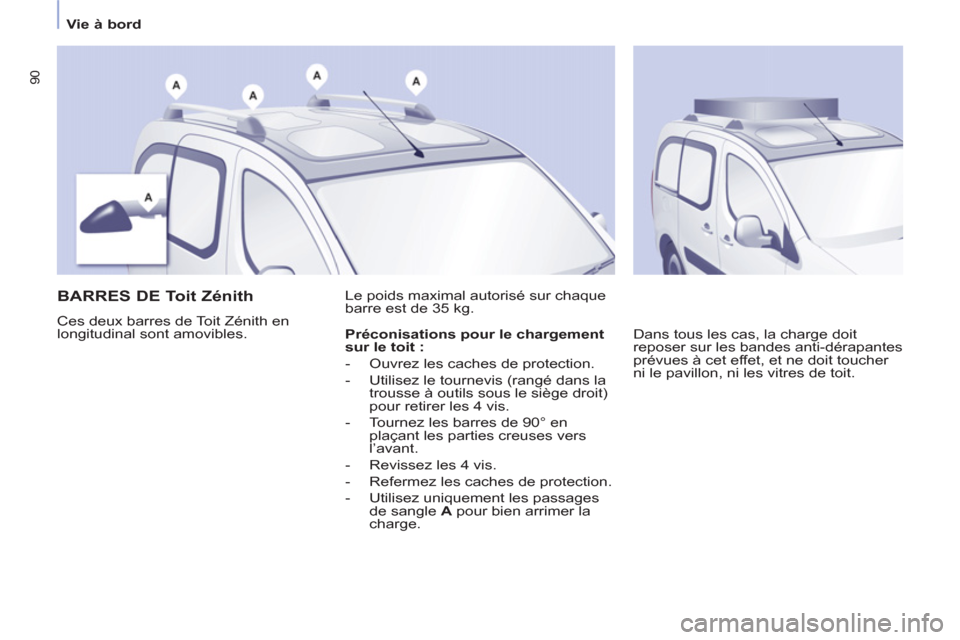

BARRES DE Toit Zénith

Ces deux barres de Toit Zénith en
longitudinal sont amovibles. Le poids maximal autorisé sur chaque
barre est de 35 kg.
Dans tous les cas, la charge doit
reposer sur les bandes anti-dérapantes
prévues à cet effet, et ne doit toucher
ni le pavillon, ni les vitres de toit.
Préconisations pour le chargement
sur le toit :



- Ouvrez les caches de protection.

- Utilisez le tournevis (rangé dans la
trousse à outils sous le siège droit)
pour retirer les 4 vis.

- Tournez les barres de 90° en
plaçant les parties creuses vers
l’avant.

- Revissez les 4 vis.

- Refermez les caches de protection.

- Utilisez uniquement les passages
de sangle A
pour bien arrimer la
charge.

91
ERGONOMI
E
et
CONFOR
T
3


Vie à bord

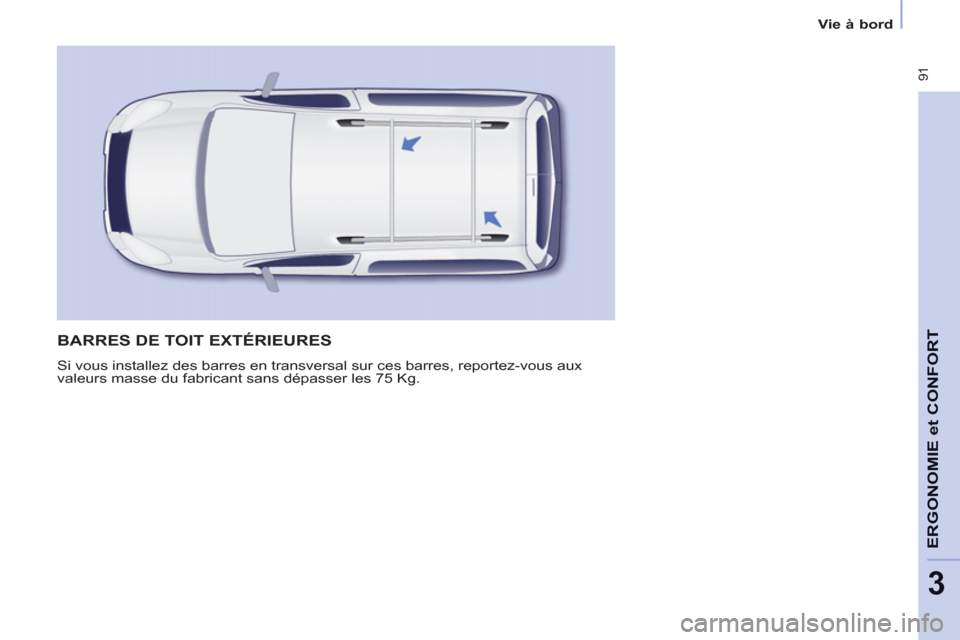

BARRES DE TOIT EXTÉRIEURES

Si vous installez des barres en transversal sur ces barres, reportez-vous aux
valeurs masse du fabricant sans dépasser les 75 Kg.

92


Vie à bord


Allumage/extinction automatique
Le plafonnier avant s’allume au retrait
de la clé de contact, au déverrouillage
du véhicule, à l’ouverture d’une des
portes avant et pour la localisation du
véhicule à l’aide de la télécommande.
Il s’éteint progressivement après la
mise du contact et au verrouillage du
véhicule. Places avant : éclairage à
l’ouverture d’une des portes
avant. Ils s’allument et s’éteignent par un
interrupteur manuel, contact mis.

Places arrière : éclairage à
l’ouverture d’une des portes
arrière.
Si les portes restent ouvertes
quelques minutes, les
plafonniers s’éteignent.
Eteint en permanence. Eclairage en permanence,
contact mis.

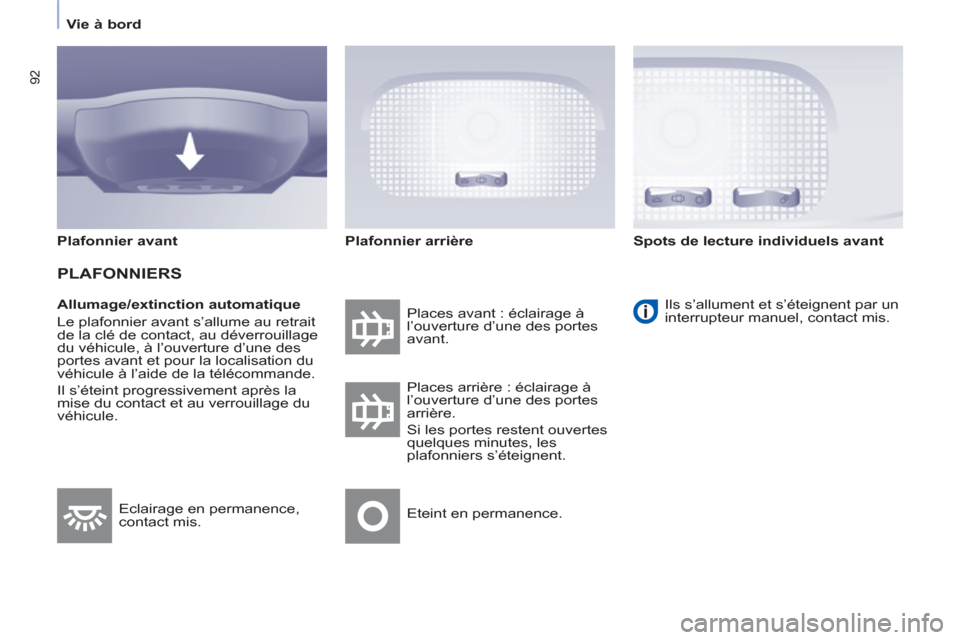

Plafonnier avant

PLAFONNIERS


Plafonnier arrière
Spots de lecture individuels avant

93
ERGONOMI
E
et
CONFOR
T
3


Vie à bord


LAMPE NOMADE

Utilisation de la lampe nomade

Enlevez-la de son logement en la tirant
par le haut.
Appuyez sur l’interrupteur, situé au dos
de la lampe nomade, pour l’allumer ou
l’éteindre.
La patte de maintien vous permet de
poser la lampe nomade lors d’une
utilisation précise (par exemple,
éclairage pendant le remplacement
d’une roue).


Rangement de la lampe nomade

Replacez toujours la lampe nomade en
commençant par positionner la partie
basse dans son logement.
Si elle est mal enclenchée, elle risque
de ne pas se recharger et de ne pas
s’allumer à l’ouverture du coffre.
La remise en place permet d’éteindre
automatiquement la lampe nomade si
vous ne l’avez pas fait préalablement.
La lampe nomade dispose d’une
autonomie maximum de 45 minutes
et se recharge en quelques heures
lorsque vous roulez.
Ne remplacez jamais les
accumulateurs par des piles.

(5 PLACES)

Une lampe torche amovible, intégrée
à la paroi de coffre, possède la double
fonction :


- éclaireur de coffre,

- lampe nomade.
L’éclaireur de coffre fonctionne
automatiquement à l’ouverture du
coffre.
La lampe nomade fonctionne avec des
accumulateurs de type NiMH.
Respectez les polarités lors de la mise
en place de ces accumulateurs.

94


Vie à bord


CACHE-BAGAGES (5 PLACES)


Cette tablette rigide permet de
masquer les objets rangés dans le
coffre.
Le déposer
Repliez-le.
Dégagez-le, des crans A
et B
en tirant
vers soi.
Soulevez-le et enlevez l’ensemble.

Le reposer
Déposez le cache-bagages devant A

et B
.
Poussez vers l’avant pour introduire
les ergots dans les crans.
Dépliez et clipez dans les crans C
.
Le replier
A partir du coffre, repliez la demi
tablette, en la soulevant pour la
dégager du cran C
.
Le ranger (selon version)
Un emplacement est aménagé dans
le dossier des sièges arrière pour
recevoir le cache-bagages replié sur
lui-même.
Glissez-le à la verticale entre les
guides latéraux situés à mi-hauteur
des dossiers.
Introduisez d’abord la charnière, les
rabats fl ottants tournés vers le haut.

Ce cache-bagages rigide peut former
une tablette. Cependant pour des
raisons de sécurité, ne déposez pas
des objets qui peuvent se transformer
en projectiles dangereux lors d’un
freinage brusque ou d’un choc arrière.
