2011 Peugeot Partner Tepee Betriebsanleitung (in German)

159

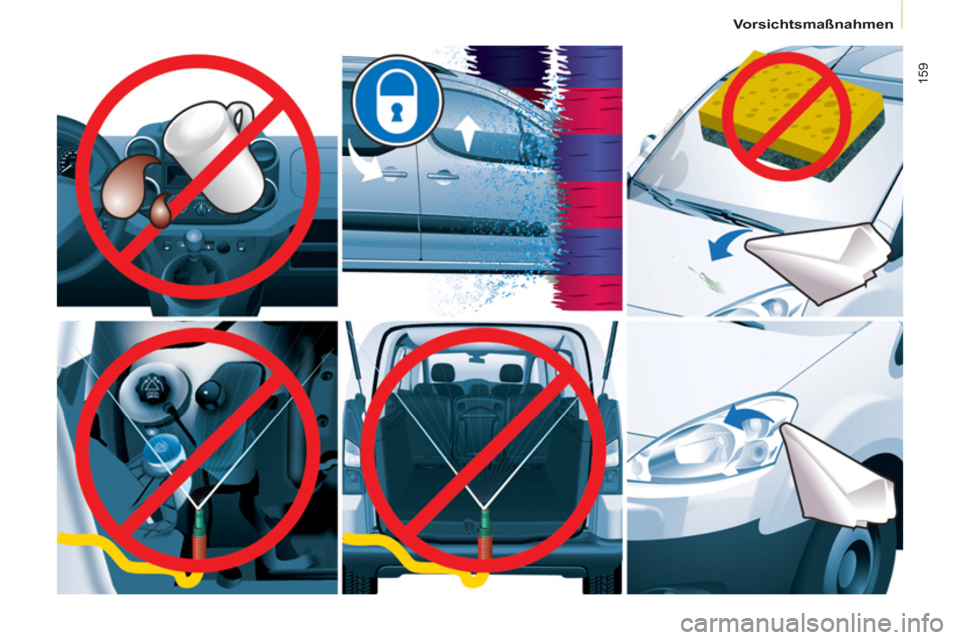

Vorsichtsmaßnahmen

160

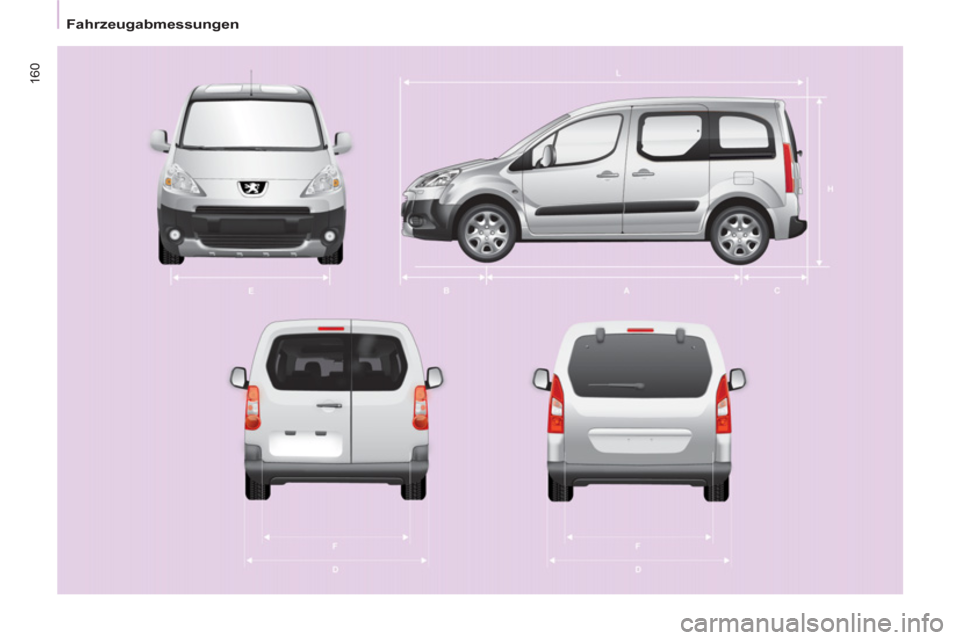

Fahrzeugabmessungen

16
1
Fahrzeugabmessungen
TECHNISCHE DATEN
8

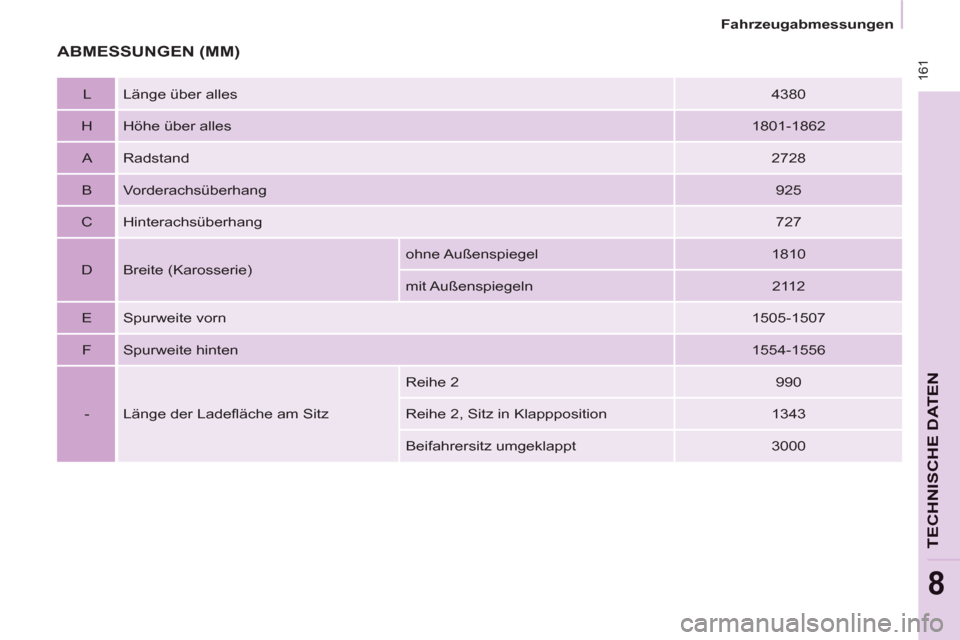

ABMESSUNGEN (MM)


L Länge über alles

4380

H Höhe über alles

1801-1862

A Radstand

2728

B Vorderachsüberhang

925

C Hinterachsüberhang

727

D Breite (Karosserie) ohne Außenspiegel
1810
mit Außenspiegeln
2112

E Spurweite vorn

1505-1507

F Spurweite hinten

1554-1556

- Länge der Ladefl äche am Sitz Reihe 2
990
Reihe 2, Sitz in Klappposition
1343
Beifahrersitz umgeklappt
3000

162


Fahrzeugabmessungen

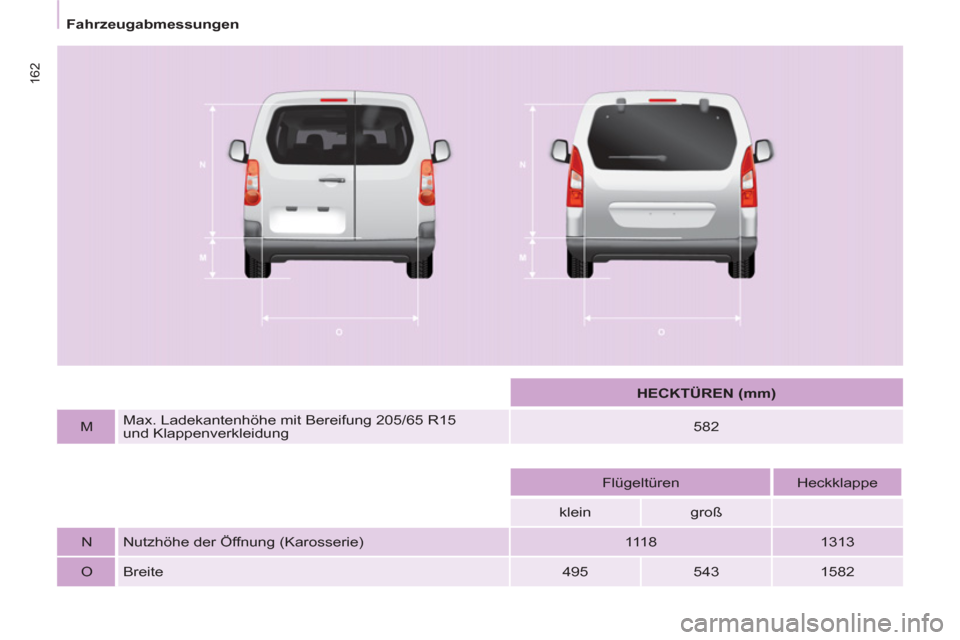

HECKTÜREN (mm)


M
Max. Ladekantenhöhe mit Bereifung 205/65 R15
und Klappenverkleidung
582






Flügeltüren
Heckklappe

klein
groß




N Nutzhöhe der Öffnung (Karosserie)
1118
1313

O Breite
495
543
1582

16
3
Fahrzeugabmessungen
TECHNISCHE DATEN
8

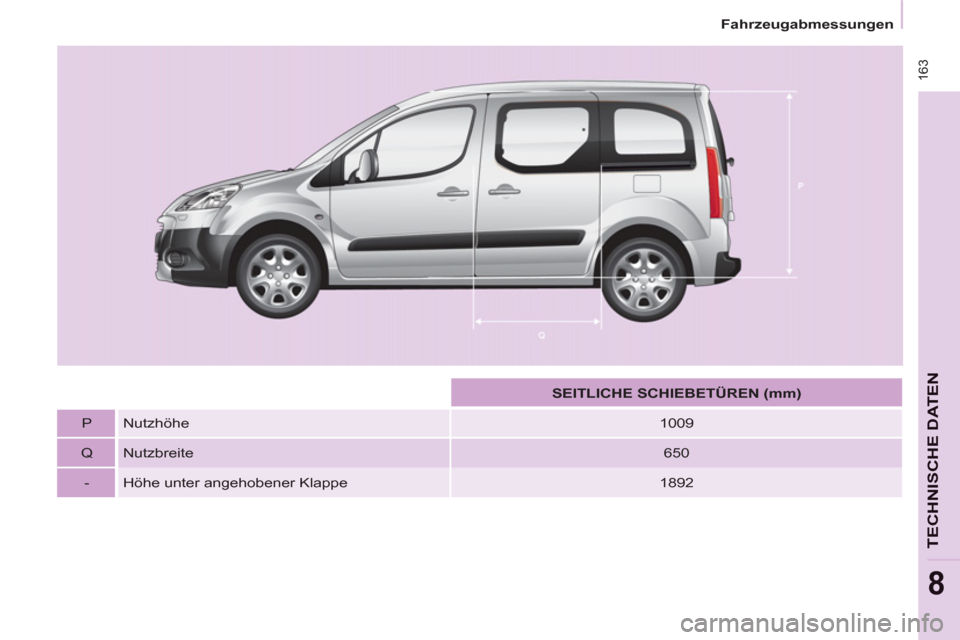

SEITLICHE SCHIEBETÜREN (mm)


P Nutzhöhe
1009

Q Nutzbreite
650

- Höhe unter angehobener Klappe
1892

164

Gewichte

GEWICHTE UND ANHÄNGELASTEN (KG)

Allgemeines

Für weitere Informationen siehe
Fahrzeugschein.
In jedem Land sind die durch die
jeweilige Gesetzgebung zugelassenen
Anhängelasten einzuhalten. Wenden
Sie sich an das PEUGEOT-Händlernetz,
um sich über die Anhängemöglichkeiten
für Ihr Fahrzeug und über das zulässige
Gesamtzuggewicht zu informieren.
Die gebremste Anhängelast mit
Achslastverlagerung kann erhöht werden,
sofern das Gewicht des Zugfahrzeugs um
denselben Betrag reduziert und das zulässige
Gesamtzuggewicht nicht überschritten wird.
Achtung: Das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger ist eine
Höchstgeschwindigkeit von 80 km/h
zulässig (beachten Sie die geltende
gesetzliche Regelung in Ihrem Land). Hohe Außentemperaturen können
zu einer verminderten Leistung
des Fahrzeugs zum Schutz des
Motors führen; verringern Sie bei
Außentemperaturen über 37 °C die
Anhängelast.
Das Leergewicht im fahrbereiten
Zustand entspricht dem Leergewicht +
Fahrer (75 kg) + Kraftstofftank, zu
90 % gefüllt.

Die angegebenen Werte für
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1000 Metern; die aufgeführte Anhängelast
ist in Schritten von weiteren 1000 Metern
um jeweils 10 % zu reduzieren.

165
TECHNISCHE DATEN
8
Kenndaten

KENNDATEN


A. Typenschild
C. Reifen und Lackreferenz
Auf dem Aufkleber C an der Vordertür
fi nden Sie folgende Angaben:


- die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller
zugelassenen Reifen,

- die Reifendruckwerte (der Reifendruck
muss mindestens einmal im Monat
kontrolliert werden, und zwar bei
kalten Reifen), bei Winterbetrieb:
die Verwendung handelsüblicher,
feingliedriger Schneeketten ist bei allen
serienmäßig in den Fahrzeugpapieren
aufgeführten Reifengrößen möglich
(nur für Deutschland) ,


- Referenz der Lackfarbe.


B. Seriennummer
Die Seriennummer ist auf dem
Radkasten vorn rechts eingraviert.
