2011 Peugeot Partner Tepee Betriebsanleitung (in German)

95
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

12-Volt-Steckdose (max. 120 W)

Es empfi ehlt sich, die Steckdose nicht
übermäßig zu nutzen, um die Batterie
nicht zu entladen.


Schutznetz

Öffnen Sie die Abdeckung in der
Halterung des Hakens.
Befestigen Sie den oberen Teil
des Netzes in den Einkerbungen,
indem Sie die Stange zuvor um eine
Vierteldrehung bewegen.
Vergewissern Sie sich, dass das
Stangenende korrekt im Metallteil der
zugehörigen Aufnahme sitzt.
Befestigen Sie die Gurtbänder an den
dafür vorgesehenen Stellen auf dem
Boden.
Spannen Sie das Netz mit Hilfe der
Gurtbänder.


Zurrösen

Verwenden Sie diese Ösen zum
Fixieren Ihrer Ladung auf dem Boden.

96


Bordausstattung


AUSSTATTUNG HINTEN(7 SITZE)


Becherhalter

In Bechern oder anderen Trinkgefäßen
transportierte Flüssigkeiten, die leicht
verschüttet werden können, stellen ein
Risiko dar.
Seien Sie deshalb vorsichtig mit
offenen Behältern, die Flüssigkeiten
enthalten.


12 Volt-Steckdose (max.120 W)

Sie sollte nicht übermäßig genutzt
werden, um ein Entladen der Batterie
zu vermeiden.


Befestigungsösen

Nutzen Sie die Verzurrösen am Boden,
um Ihr Gepäck zu sichern.
Die Verankerungen der
Sicherheitsgurte sollten nicht zu
diesem Zweck verwendet werden.

Es empfi ehlt sich, die Ladung
mit Hilfe der vorhandenen
Befestigungsösen auf dem Boden
fest zu fi xieren.

97
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

Klappe de Staufachs

Heben Sie die entsprechende Klappe an.
Die Öffnung an der Kofferraumladekante
ist für die Aufnahme der Gurtwickelrolle
einschließlich Gepäckraumabdeckung
vorgesehen.


Sicherheitsgurte

Vergewissern Sie sich, dass der mittlere
Gurt korrekt in seine Aussparung am
Dachhimmel zurückrollt.
Vermeiden Sie ein Klappern der
Gurtschlösser der 3. Sitzreihe, indem
Sie die Gurte so nah wie möglich an
die Befestigungen im Dachhimmel
hochfahren.
Die Befestigungsringe der
Gurtschlösser auf beiden Seiten
des Kofferraums dienen nicht der
Befestigung von Gepäck.

98


Bordausstattung

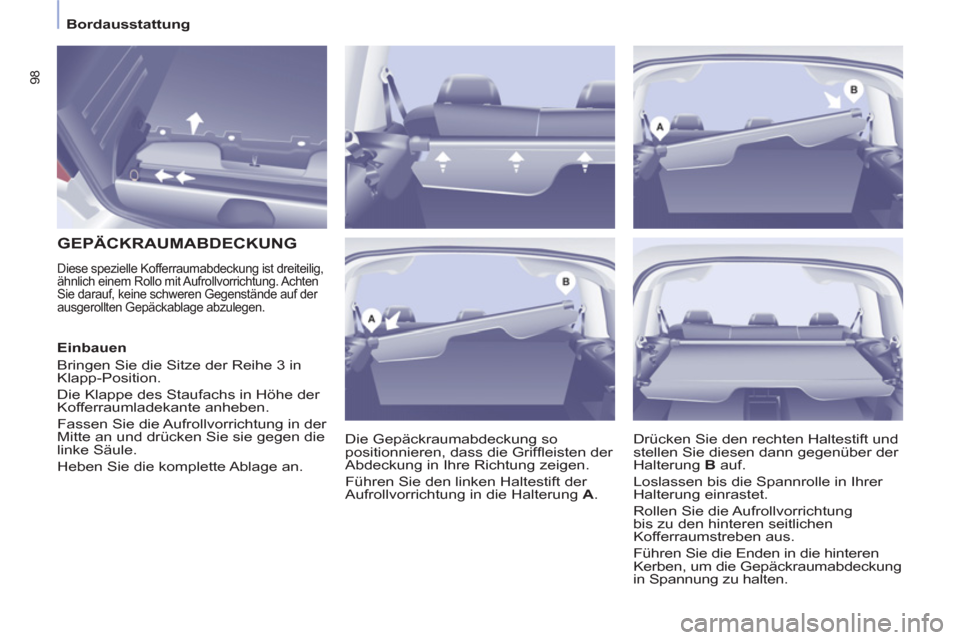

GEPÄCKRAUMABDECKUNG

Diese spezielle Kofferraumabdeckung ist dreiteilig,
ähnlich einem Rollo mit Aufrollvorrichtung. Achten
Sie darauf, keine schweren Gegenstände auf der
ausgerollten Gepäckablage abzulegen.
Die Gepäckraumabdeckung so
positionnieren, dass die Griffl eisten der
Abdeckung in Ihre Richtung zeigen.
Führen Sie den linken Haltestift der
Aufrollvorrichtung in die Halterung A .
Einbauen
Bringen Sie die Sitze der Reihe 3 in
Klapp-Position.
Die Klappe des Staufachs in Höhe der
Kofferraumladekante anheben.
Fassen Sie die Aufrollvorrichtung in der
Mitte an und drücken Sie sie gegen die
linke Säule.
Heben Sie die komplette Ablage an. Drücken Sie den rechten Haltestift und
stellen Sie diesen dann gegenüber der
Halterung B auf.
Loslassen bis die Spannrolle in Ihrer
Halterung einrastet.
Rollen Sie die Aufrollvorrichtung
bis zu den hinteren seitlichen
Kofferraumstreben aus.
Führen Sie die Enden in die hinteren
Kerben, um die Gepäckraumabdeckung
in Spannung zu halten.

99
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

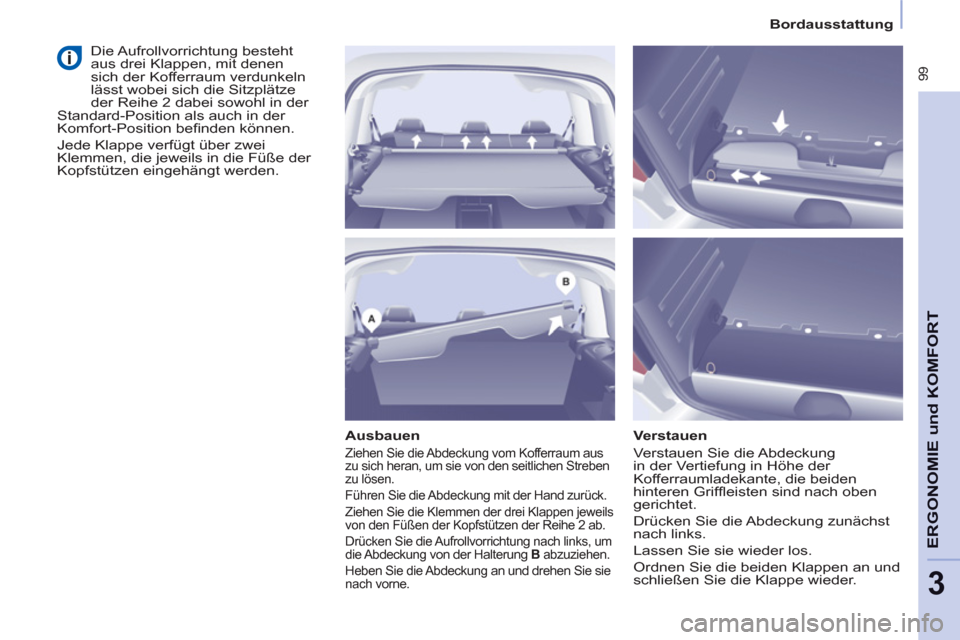

Ausbauen

Ziehen Sie die Abdeckung vom Kofferraum aus
zu sich heran, um sie von den seitlichen Streben
zu lösen.
Führen Sie die Abdeckung mit der Hand zurück.
Ziehen Sie die Klemmen der drei Klappen jeweils
von den Füßen der Kopfstützen der Reihe 2 ab.
Drücken Sie die Aufrollvorrichtung nach links, um
die Abdeckung von der Halterung B abzuziehen.
Heben Sie die Abdeckung an und drehen Sie sie
nach vorne.


Verstauen
Verstauen Sie die Abdeckung
in der Vertiefung in Höhe der
Kofferraumladekante, die beiden
hinteren Griffl eisten sind nach oben
gerichtet.
Drücken Sie die Abdeckung zunächst
nach links.
Lassen Sie sie wieder los.
Ordnen Sie die beiden Klappen an und
schließen Sie die Klappe wieder.

Die Aufrollvorrichtung besteht
aus drei Klappen, mit denen
sich der Kofferraum verdunkeln
lässt wobei sich die Sitzplätze
der Reihe 2 dabei sowohl in der
Standard-Position als auch in der
Komfort-Position befi nden können.
Jede Klappe verfügt über zwei
Klemmen, die jeweils in die Füße der
Kopfstützen eingehängt werden.

100


Bordausstattung

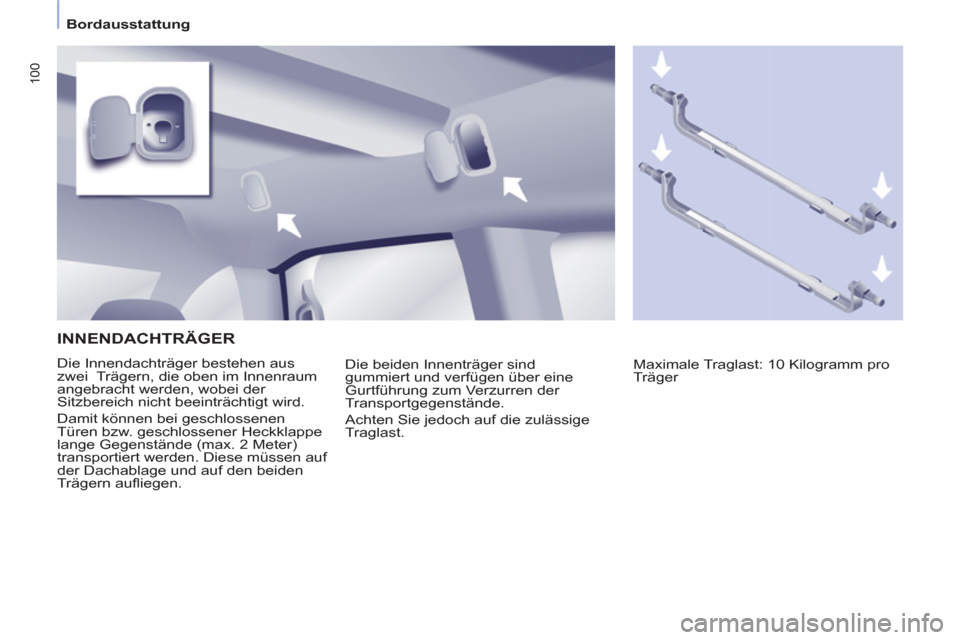

INNENDACHTRÄGER

Die Innendachträger bestehen aus
zwei Trägern, die oben im Innenraum
angebracht werden, wobei der
Sitzbereich nicht beeinträchtigt wird.
Damit können bei geschlossenen
Türen bzw. geschlossener Heckklappe
lange Gegenstände (max. 2 Meter)
transportiert werden. Diese müssen auf
der Dachablage und auf den beiden
Trägern aufl iegen. Maximale Traglast: 10 Kilogramm pro
Träger Die beiden Innenträger sind
gummiert und verfügen über eine
Gurtführung zum Verzurren der
Transportgegenstände.
Achten Sie jedoch auf die zulässige
Traglast.

101
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

Die Innendachträger sind nicht
kompatibel mit dem Panorama-
Glasdach.

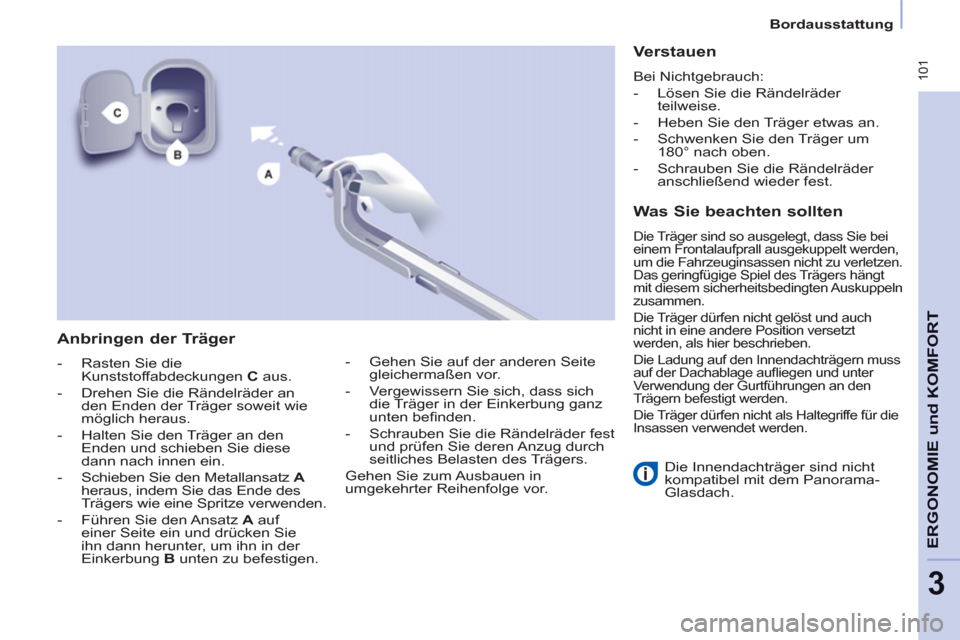

Anbringen der Träger



- Rasten Sie die
Kunststoffabdeckungen C aus.

- Drehen Sie die Rändelräder an
den Enden der Träger soweit wie
möglich heraus.

- Halten Sie den Träger an den
Enden und schieben Sie diese
dann nach innen ein.

- Schieben Sie den Metallansatz A
heraus, indem Sie das Ende des
Trägers wie eine Spritze verwenden.

- Führen Sie den Ansatz A auf
einer Seite ein und drücken Sie
ihn dann herunter, um ihn in der
Einkerbung B unten zu befestigen.


Verstauen

Bei Nichtgebrauch:


- Lösen Sie die Rändelräder
teilweise.

- Heben Sie den Träger etwas an.

- Schwenken Sie den Träger um
180° nach oben.

- Schrauben Sie die Rändelräder
anschließend wieder fest.



Was Sie beachten sollten

Die Träger sind so ausgelegt, dass Sie bei
einem Frontalaufprall ausgekuppelt werden,
um die Fahrzeuginsassen nicht zu verletzen.
Das geringfügige Spiel des Trägers hängt
mit diesem sicherheitsbedingten Auskuppeln
zusammen.
Die Träger dürfen nicht gelöst und auch
nicht in eine andere Position versetzt
werden, als hier beschrieben.
Die Ladung auf den Innendachträgern muss
auf der Dachablage aufl iegen und unter
Verwendung der Gurtführungen an den
Trägern befestigt werden.
Die Träger dürfen nicht als Haltegriffe für die
Insassen verwendet werden.

- Gehen Sie auf der anderen Seite
gleichermaßen vor.

- Vergewissern Sie sich, dass sich
die Träger in der Einkerbung ganz
unten befi nden.

- Schrauben Sie die Rändelräder fest
und prüfen Sie deren Anzug durch
seitliches Belasten des Trägers.
Gehen Sie zum Ausbauen in
umgekehrter Reihenfolge vor.

102

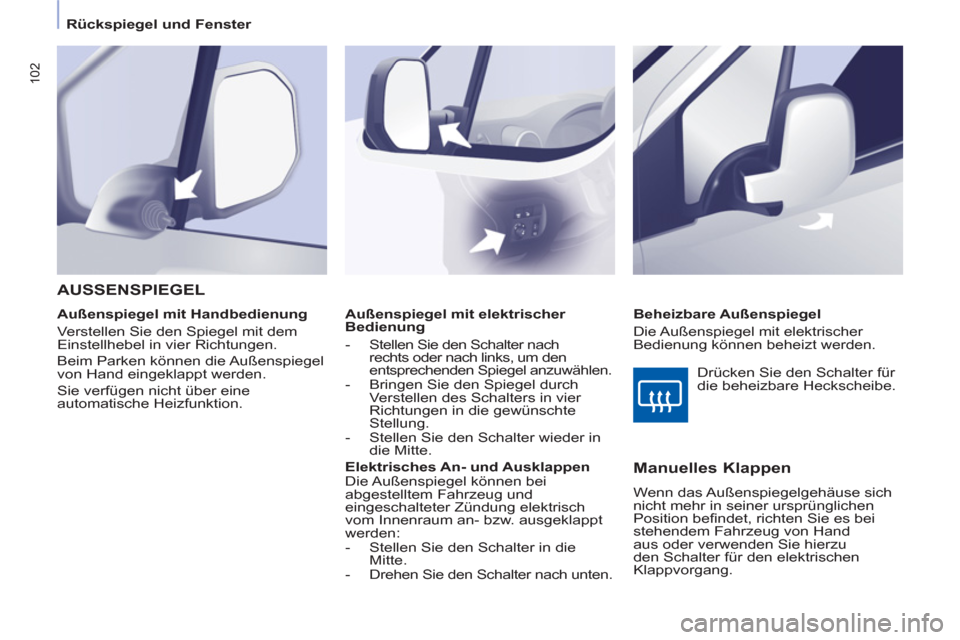

Rückspiegel und Fenster



Außenspiegel mit elektrischer
Bedienung


- Stellen Sie den Schalter nach
rechts oder nach links, um den
entsprechenden Spiegel anzuwählen.

- Bringen Sie den Spiegel durch
Verstellen des Schalters in vier
Richtungen in die gewünschte
Stellung.

- Stellen Sie den Schalter wieder in
die Mitte.


Elektrisches An- und Ausklappen
Die Außenspiegel können bei
abgestelltem Fahrzeug und
eingeschalteter Zündung elektrisch
vom Innenraum an- bzw. ausgeklappt
werden:


- Stellen Sie den Schalter in die
Mitte.

- Drehen Sie den Schalter nach unten.



AUSSENSPIEGEL


Beheizbare Außenspiegel
Die Außenspiegel mit elektrischer
Bedienung können beheizt werden.
Außenspiegel mit Handbedienung
Verstellen Sie den Spiegel mit dem
Einstellhebel in vier Richtungen.
Beim Parken können die Außenspiegel
von Hand eingeklappt werden.
Sie verfügen nicht über eine
automatische Heizfunktion.



Manuelles Klappen

Wenn das Außenspiegelgehäuse sich
nicht mehr in seiner ursprünglichen
Position befi ndet, richten Sie es bei
stehendem Fahrzeug von Hand
aus oder verwenden Sie hierzu
den Schalter für den elektrischen
Klappvorgang. Drücken Sie den Schalter für
die beheizbare Heckscheibe.
