2011 Peugeot Partner Tepee Betriebsanleitung (in German)

151
PANNENHI
LFE
7

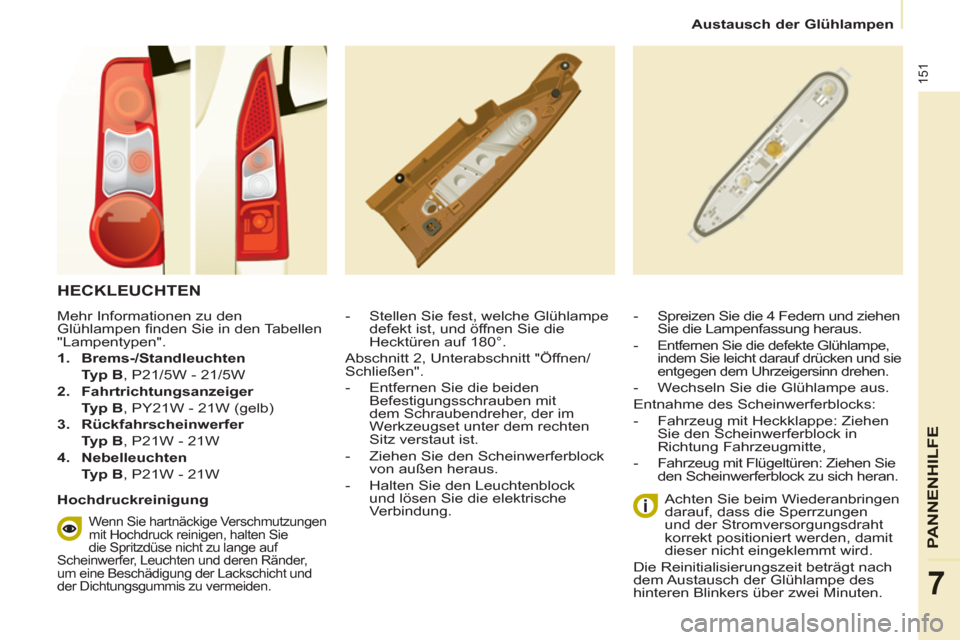

Austausch der Glühlampen

HECKLEUCHTEN




- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die
Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/
Schließen".

- Entfernen Sie die beiden
Befestigungsschrauben mit
dem Schraubendreher, der im
Werkzeugset unter dem rechten
Sitz verstaut ist.

- Ziehen Sie den Scheinwerferblock
von außen heraus.

- Halten Sie den Leuchtenblock
und lösen Sie die elektrische
Verbindung.

Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe des
hinteren Blinkers über zwei Minuten.

- Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.

-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:


- Fahrzeug mit Heckklappe: Ziehen
Sie den Scheinwerferblock in
Richtung Fahrzeugmitte,

- Fahrzeug mit Flügeltüren: Ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den
Glühlampen fi nden Sie in den Tabellen
"Lampentypen".


1.
Brems-/Standleuchten


Typ B
, P21/5W - 21/5W

2.
Fahrtrichtungsanzeiger


Typ B
, PY21W - 21W (gelb)

3.
Rückfahrscheinwerfer


Typ B
, P21W - 21W

4.
Nebelleuchten


Typ B
, P21W - 21W

Hochdruckreinigung

Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

152

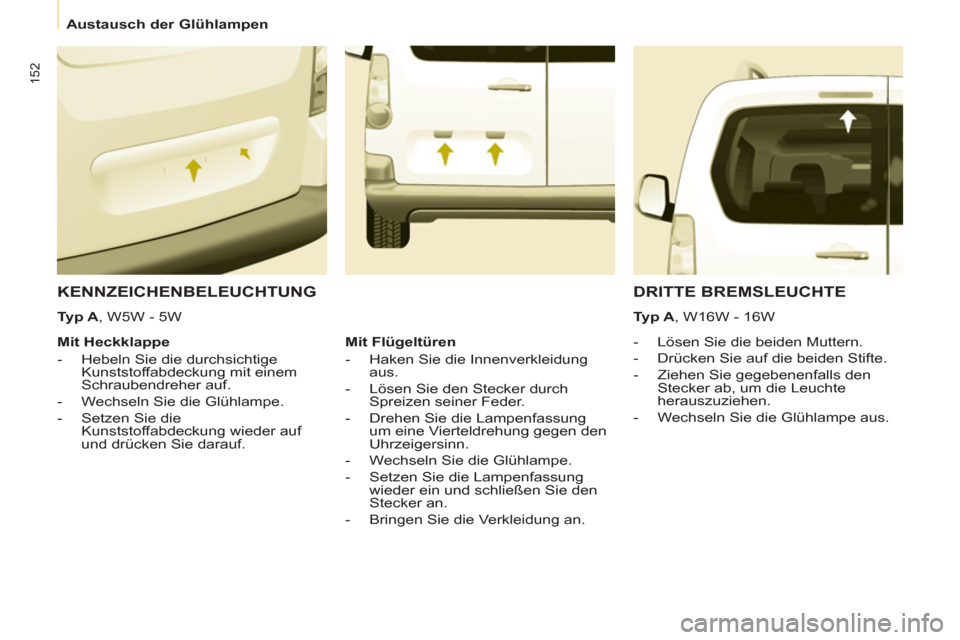

Austausch der Glühlampen


KENNZEICHENBELEUCHTUNG




- Lösen Sie die beiden Muttern.

- Drücken Sie auf die beiden Stifte.

- Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.

- Wechseln Sie die Glühlampe aus.


Mit Heckklappe


- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.

- Wechseln Sie die Glühlampe.

- Setzen Sie die
Kunststoffabdeckung wieder auf
und drücken Sie darauf.


DRITTE BREMSLEUCHTE


Ty p A , W16W - 16W

Mit Flügeltüren


- Haken Sie die Innenverkleidung
aus.

- Lösen Sie den Stecker durch
Spreizen seiner Feder.

- Drehen Sie die Lampenfassung
um eine Vierteldrehung gegen den
Uhrzeigersinn.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.

- Bringen Sie die Verkleidung an.



Typ A
, W5W - 5W

153
PANNENHI
LFE
7

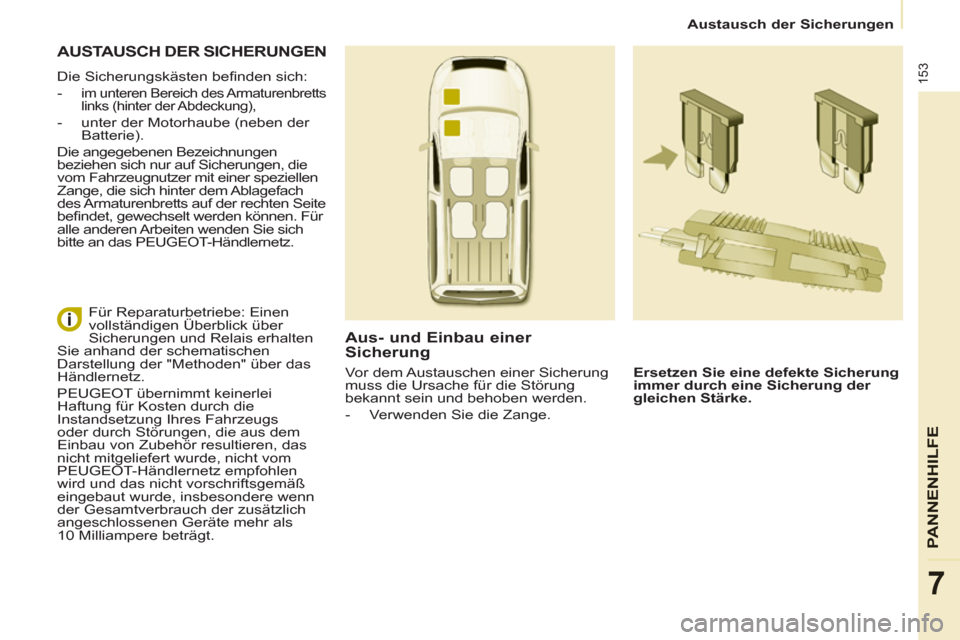

Austausch der Sicherungen


AUSTAUSCH DER SICHERUNGEN

Die Sicherungskästen befi nden sich:


-
im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),

- unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem Ablagefach
des Armaturenbretts auf der rechten Seite
befi ndet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich
bitte an das PEUGEOT-Händlernetz.

Aus- und Einbau einer
Sicherung

Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.

Für Reparaturbetriebe: Einen
vollständigen Überblick über
Sicherungen und Relais erhalten
Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz.
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10 Milliampere beträgt.
Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.


- Verwenden Sie die Zange.

154


Austausch der Sicherungen



SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.

Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel

155
PANNENHI
LFE
7


Austausch der Sicherungen

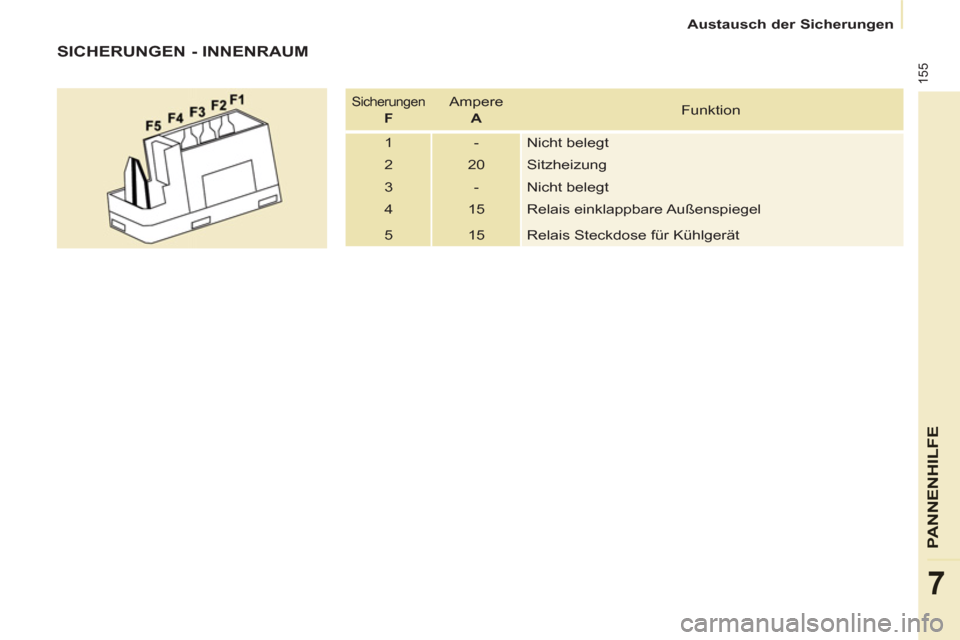

SICHERUNGEN - INNENRAUM

Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

156


Austausch der Sicherungen

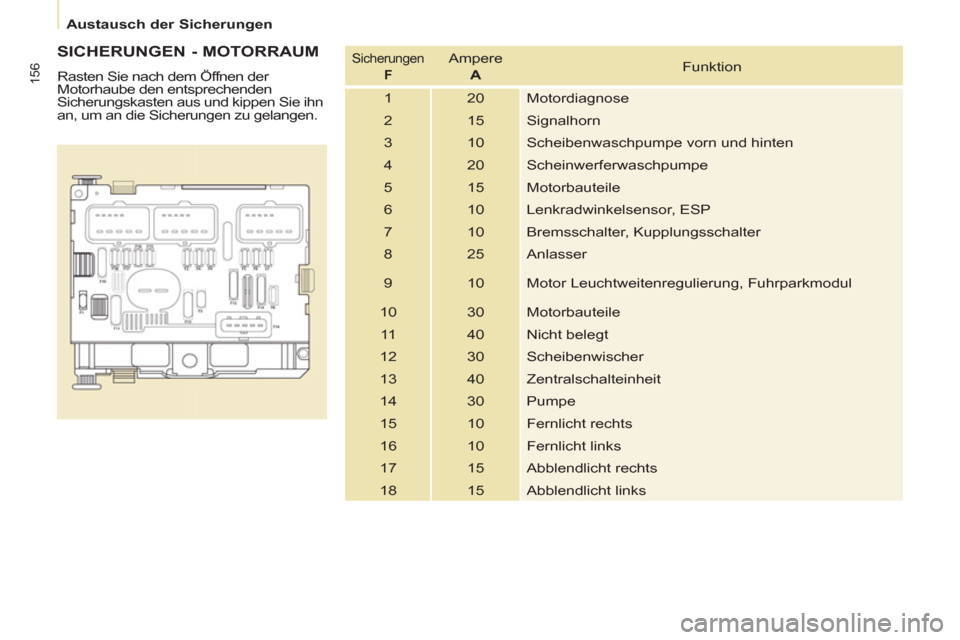

SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.

Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

157
PANNENHI
LFE
7

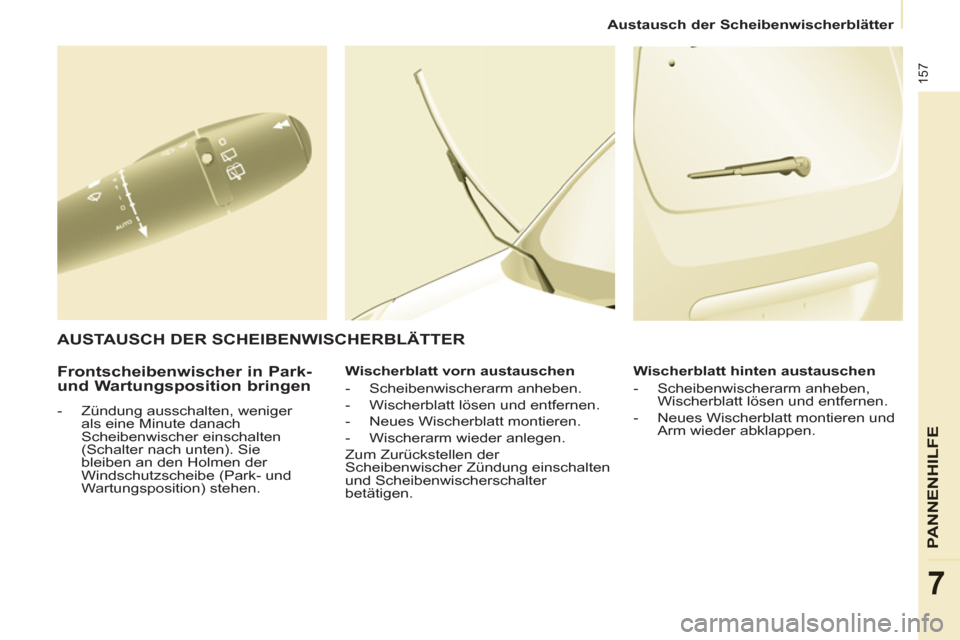

Austausch der Scheibenwischerblätter


Frontscheibenwischer in Park-
und Wartungsposition bringen


- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben.

- Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren.

- Wischerarm wieder anlegen.
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren und
Arm wieder abklappen.



AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

158

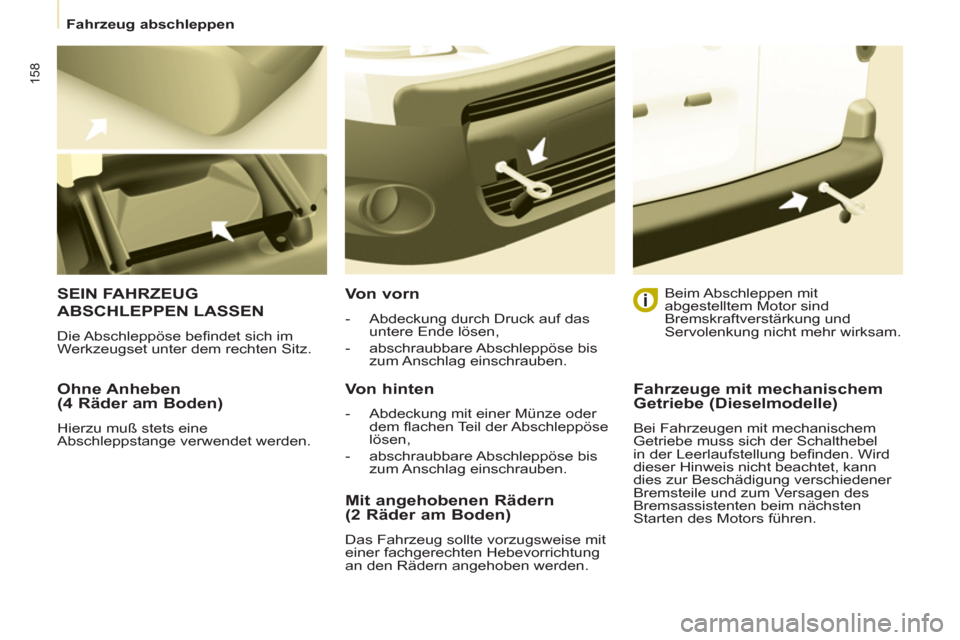

Fahrzeug abschleppen



Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.
SEIN FAHRZEUG
AB
SCHLEPPEN LASSEN
Die Abschleppöse befi ndet sich im
Werkzeugset unter dem rechten Sitz.

Von vorn



- Abdeckung durch Druck auf das
untere Ende lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.



Von hinten



- Abdeckung mit einer Münze oder
dem fl achen Teil der Abschleppöse
lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.


Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.


Fahrzeuge mit mechanischem
Getriebe (Dieselmodelle)
Bei Fahrzeugen mit mechanischem
Getriebe muss sich der Schalthebel
in der Leerlaufstellung befi nden. Wird
dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.
