2011 Peugeot Partner Tepee Betriebsanleitung (in German)

87
ERGONOMIE
und KOMFOR
T
3

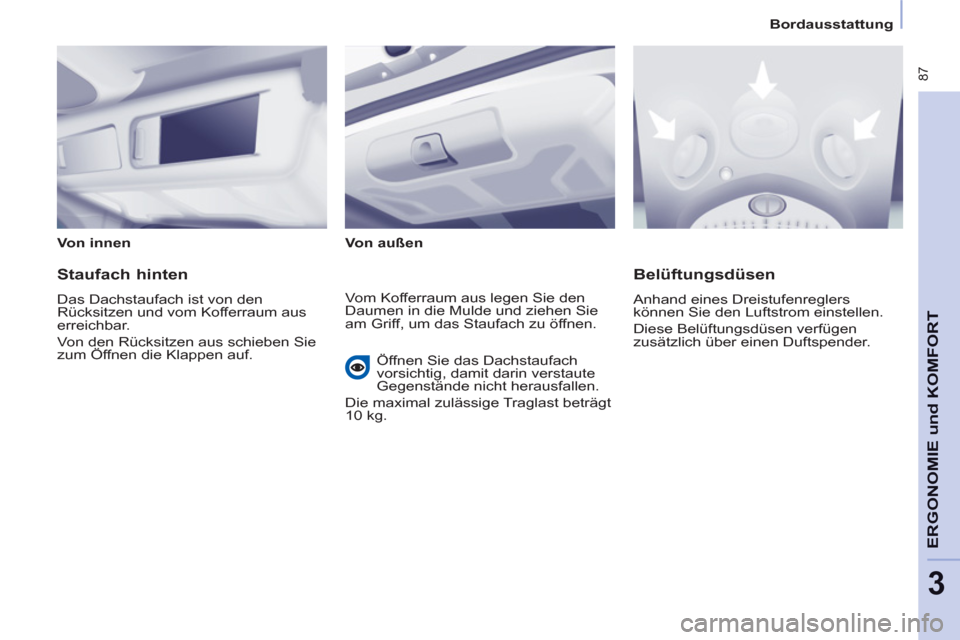

Bordausstattung

Von innen

Von außen



Staufach hinten

Das Dachstaufach ist von den
Rücksitzen und vom Kofferraum aus
erreichbar.
Von den Rücksitzen aus schieben Sie
zum Öffnen die Klappen auf.

Belüftungsdüsen

Anhand eines Dreistufenreglers
können Sie den Luftstrom einstellen.
Diese Belüftungsdüsen verfügen
zusätzlich über einen Duftspender. Vom Kofferraum aus legen Sie den
Daumen in die Mulde und ziehen Sie
am Griff, um das Staufach zu öffnen.
Öffnen Sie das Dachstaufach
vorsichtig, damit darin verstaute
Gegenstände nicht herausfallen.
Die maximal zulässige Traglast beträgt
10 kg.

88


Bordausstattung

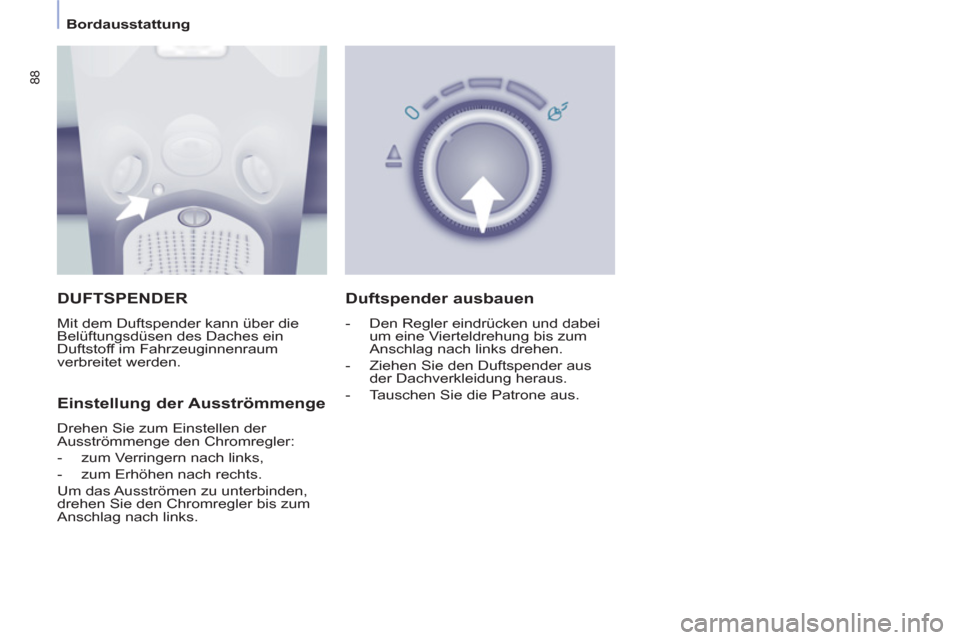

DUFTSPENDER

Mit dem Duftspender kann über die
Belüftungsdüsen des Daches ein
Duftstoff im Fahrzeuginnenraum
verbreitet werden.

Einstellung der Ausströmmenge

Drehen Sie zum Einstellen der
Ausströmmenge den Chromregler:


- zum Verringern nach links,

- zum Erhöhen nach rechts.
Um das Ausströmen zu unterbinden,
drehen Sie den Chromregler bis zum
Anschlag nach links.


Duftspender ausbauen



- Den Regler eindrücken und dabei
um eine Vierteldrehung bis zum
Anschlag nach links drehen.

- Ziehen Sie den Duftspender aus
der Dachverkleidung heraus.

- Tauschen Sie die Patrone aus.

89
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

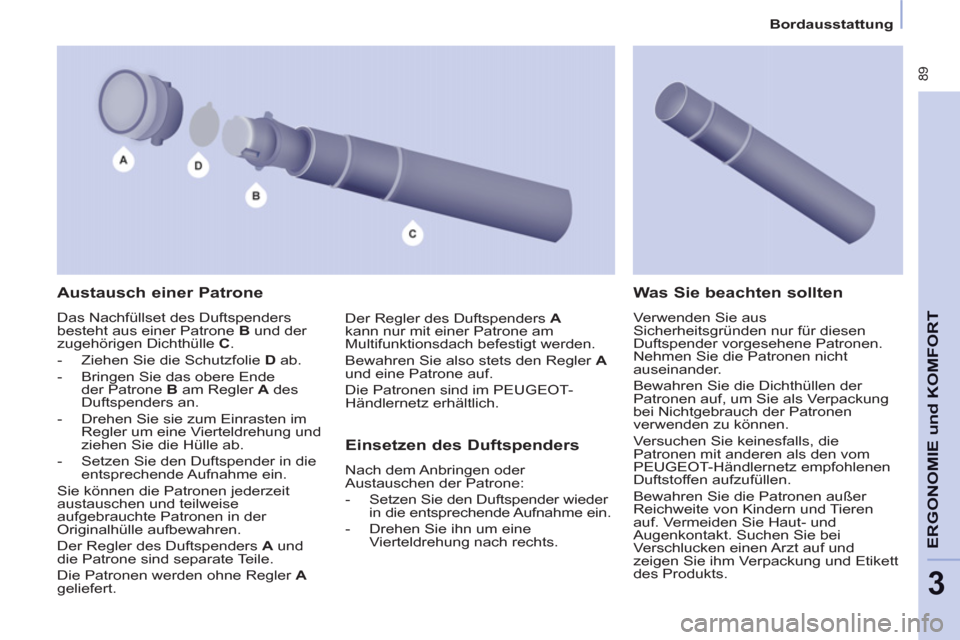

Austausch einer Patrone

Das Nachfüllset des Duftspenders
besteht aus einer Patrone B und der
zugehörigen Dichthülle C .


- Ziehen Sie die Schutzfolie D ab.

- Bringen Sie das obere Ende
der Patrone B am Regler A des
Duftspenders an.

- Drehen Sie sie zum Einrasten im
Regler um eine Vierteldrehung und
ziehen Sie die Hülle ab.

- Setzen Sie den Duftspender in die
entsprechende Aufnahme ein.
Sie können die Patronen jederzeit
austauschen und teilweise
aufgebrauchte Patronen in der
Originalhülle aufbewahren.
Der Regler des Duftspenders A und
die Patrone sind separate Teile.
Die Patronen werden ohne Regler A
geliefert.

Einsetzen des Duftspenders

Nach dem Anbringen oder
Austauschen der Patrone:


- Setzen Sie den Duftspender wieder
in die entsprechende Aufnahme ein.

- Drehen Sie ihn um eine
Vierteldrehung nach rechts.



Was Sie beachten sollten

Verwenden Sie aus
Sicherheitsgründen nur für diesen
Duftspender vorgesehene Patronen.
Nehmen Sie die Patronen nicht
auseinander.
Bewahren Sie die Dichthüllen der
Patronen auf, um Sie als Verpackung
bei Nichtgebrauch der Patronen
verwenden zu können.
Versuchen Sie keinesfalls, die
Patronen mit anderen als den vom
PEUGEOT-Händlernetz empfohlenen
Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer
Reichweite von Kindern und Tieren
auf. Vermeiden Sie Haut- und
Augenkontakt. Suchen Sie bei
Verschlucken einen Arzt auf und
zeigen Sie ihm Verpackung und Etikett
des Produkts. Der Regler des Duftspenders A
kann nur mit einer Patrone am
Multifunktionsdach befestigt werden.
Bewahren Sie also stets den Regler A
und eine Patrone auf.
Die Patronen sind im PEUGEOT-
Händlernetz erhältlich.

90


Bordausstattung

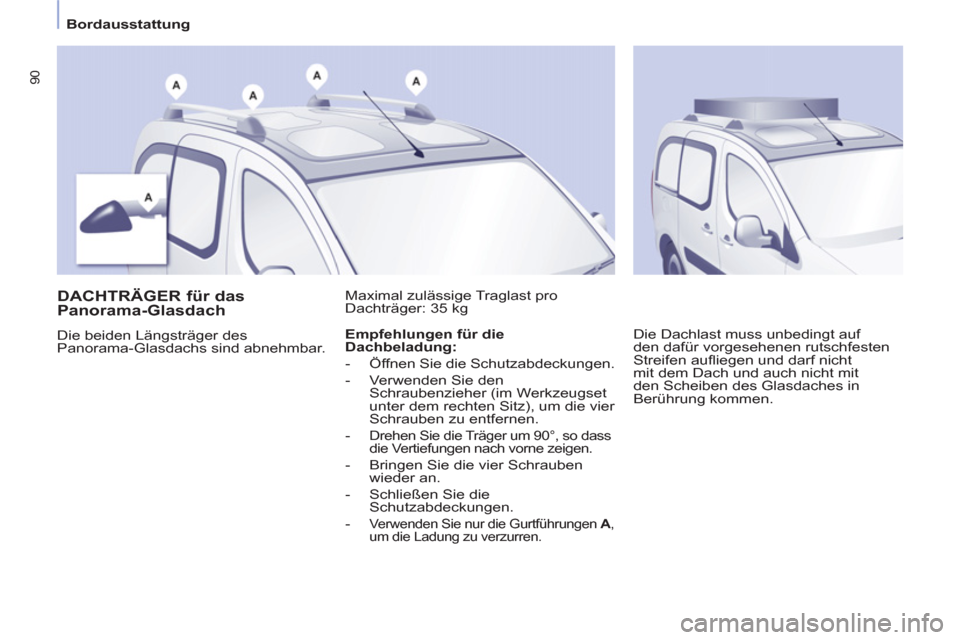

DACHTRÄGER für das
Panorama-Glasdach
Die beiden Längsträger des
Panorama-Glasdachs sind abnehmbar. Maximal zulässige Traglast pro
Dachträger: 35 kg
Die Dachlast muss unbedingt auf
den dafür vorgesehenen rutschfesten
Streifen aufl iegen und darf nicht
mit dem Dach und auch nicht mit
den Scheiben des Glasdaches in
Berührung kommen.
Empfehlungen für die
Dachbeladung:


- Öffnen Sie die Schutzabdeckungen.

- Verwenden Sie den
Schraubenzieher (im Werkzeugset
unter dem rechten Sitz), um die vier
Schrauben zu entfernen.

-
Drehen Sie die Träger um 90°, so dass
die Vertiefungen nach vorne zeigen.

- Bringen Sie die vier Schrauben
wieder an.

- Schließen Sie die
Schutzabdeckungen.

-
Verwenden Sie nur die Gurtführungen A ,
um die Ladung zu verzurren.

91
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

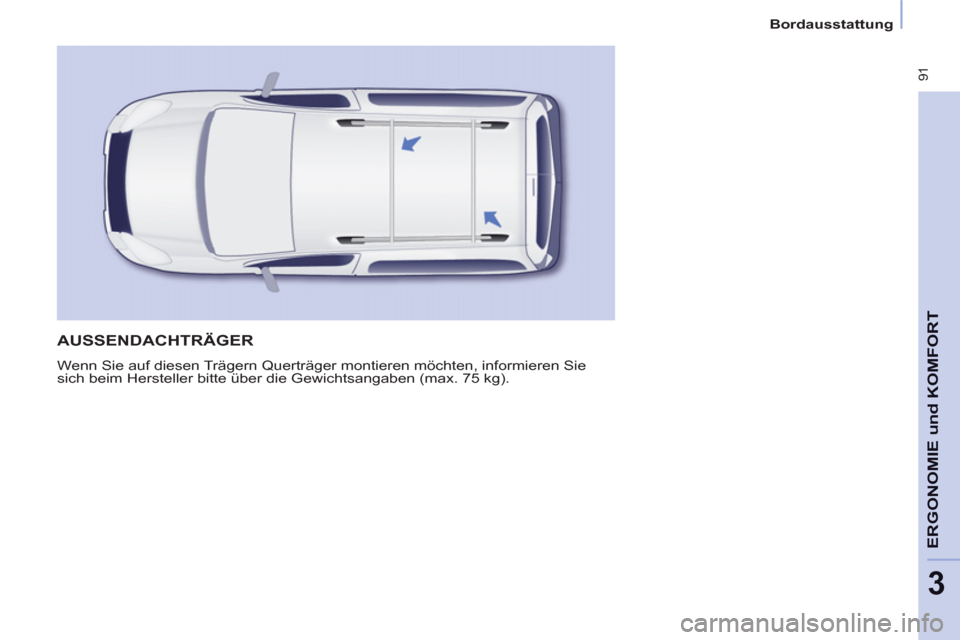

AUSSENDACHTRÄGER

Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie
sich beim Hersteller bitte über die Gewichtsangaben (max. 75 kg).

92


Bordausstattung


Automatisches Ein-/Ausschalten
Die Deckenleuchte vorn schaltet sich
beim Abziehen des Zündschlüssels,
beim Entriegeln des Fahrzeugs, beim
Öffnen einer der Vordertüren und beim
Orten des Fahrzeugs mit Hilfe der
Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach. Vordere Sitzplätze:
Einschalten beim Öffnen einer
der vorderen Türen. Diese werden bei eingeschalteter
Zündung manuell über einen
Schalter betätigt.

Hintere Sitzplätze:
Einschalten beim Öffnen einer
der hinteren Türen.
Wenn die Türen einige
Minuten geöffnet bleiben,
erlöschen die Deckenleuchten.
Dauernd ausgeschaltet
. Dauerbeleuchtung bei
eingeschalteter Zündung.
Deckenleuchte vorn

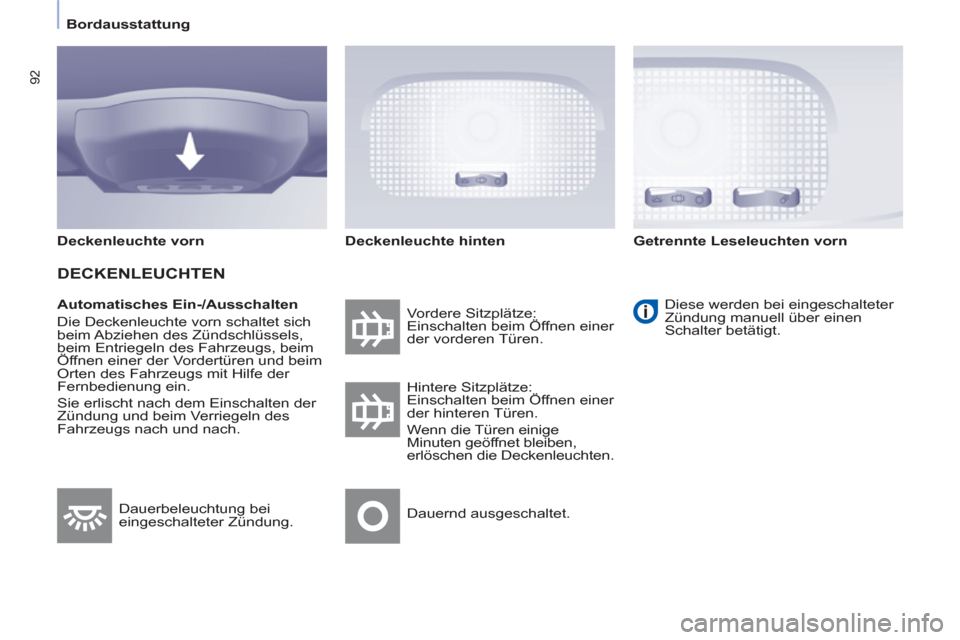

DECKENLEUCHTEN


Deckenleuchte hinten
Getrennte Leseleuchten vorn

93
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

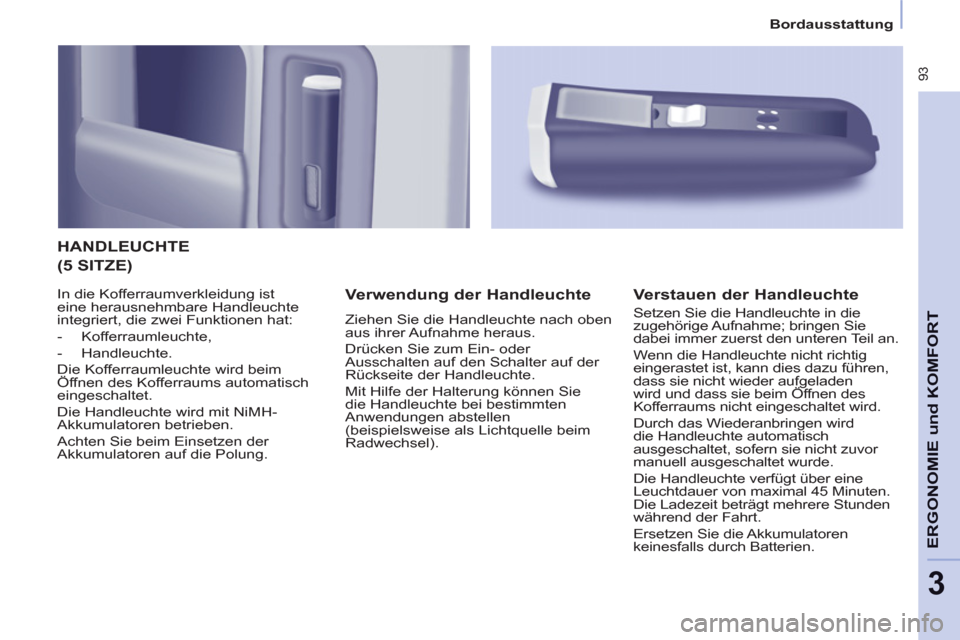

HANDLEUCHTE

Verwendung der Handleuchte

Ziehen Sie die Handleuchte nach oben
aus ihrer Aufnahme heraus.
Drücken Sie zum Ein- oder
Ausschalten auf den Schalter auf der
Rückseite der Handleuchte.
Mit Hilfe der Halterung können Sie
die Handleuchte bei bestimmten
Anwendungen abstellen
(beispielsweise als Lichtquelle beim
Radwechsel).


Verstauen der Handleuchte

Setzen Sie die Handleuchte in die
zugehörige Aufnahme; bringen Sie
dabei immer zuerst den unteren Teil an.
Wenn die Handleuchte nicht richtig
eingerastet ist, kann dies dazu führen,
dass sie nicht wieder aufgeladen
wird und dass sie beim Öffnen des
Kofferraums nicht eingeschaltet wird.
Durch das Wiederanbringen wird
die Handleuchte automatisch
ausgeschaltet, sofern sie nicht zuvor
manuell ausgeschaltet wurde.
Die Handleuchte verfügt über eine
Leuchtdauer von maximal 45 Minuten.
Die Ladezeit beträgt mehrere Stunden
während der Fahrt.
Ersetzen Sie die Akkumulatoren
keinesfalls durch Batterien.
(5 SITZE)

In die Kofferraumverkleidung ist
eine herausnehmbare Handleuchte
integriert, die zwei Funktionen hat:


- Kofferraumleuchte,

- Handleuchte.
Die Kofferraumleuchte wird beim
Öffnen des Kofferraums automatisch
eingeschaltet.
Die Handleuchte wird mit NiMH-
Akkumulatoren betrieben.
Achten Sie beim Einsetzen der
Akkumulatoren auf die Polung.

94


Bordausstattung

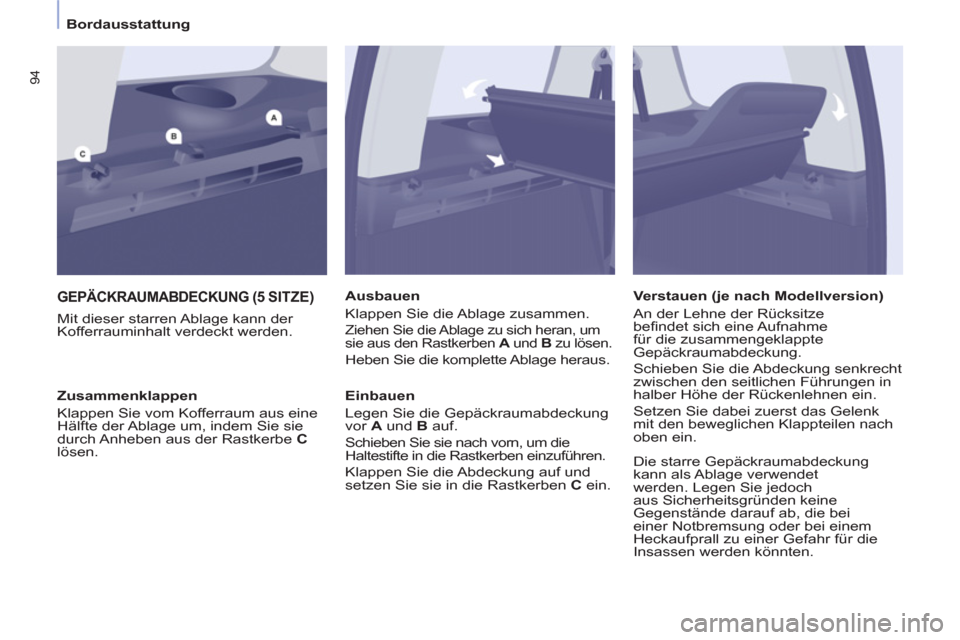

GEPÄCKRAUMABDECKUNG (5 SITZE)


Mit dieser starren Ablage kann der
Kofferrauminhalt verdeckt werden.
Ausbauen
Klappen Sie die Ablage zusammen.
Ziehen Sie die Ablage zu sich heran, um
sie aus den Rastkerben A und B zu lösen.

Heben Sie die komplette Ablage heraus.

Einbauen
Legen Sie die Gepäckraumabdeckung
vor A und B auf.
Schieben Sie sie nach vorn, um die
Haltestifte in die Rastkerben einzuführen.
Klappen Sie die Abdeckung auf und
setzen Sie sie in die Rastkerben C ein.
Zusammenklappen
Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie
durch Anheben aus der Rastkerbe C
lösen.
Verstauen (je nach Modellversion)
An der Lehne der Rücksitze
befi ndet sich eine Aufnahme
für die zusammengeklappte
Gepäckraumabdeckung.
Schieben Sie die Abdeckung senkrecht
zwischen den seitlichen Führungen in
halber Höhe der Rückenlehnen ein.
Setzen Sie dabei zuerst das Gelenk
mit den beweglichen Klappteilen nach
oben ein.

Die starre Gepäckraumabdeckung
kann als Ablage verwendet
werden. Legen Sie jedoch
aus Sicherheitsgründen keine
Gegenstände darauf ab, die bei
einer Notbremsung oder bei einem
Heckaufprall zu einer Gefahr für die
Insassen werden könnten.
