2011 Peugeot Partner Tepee Betriebsanleitung (in German)

143
PANNENHI
LFE
7

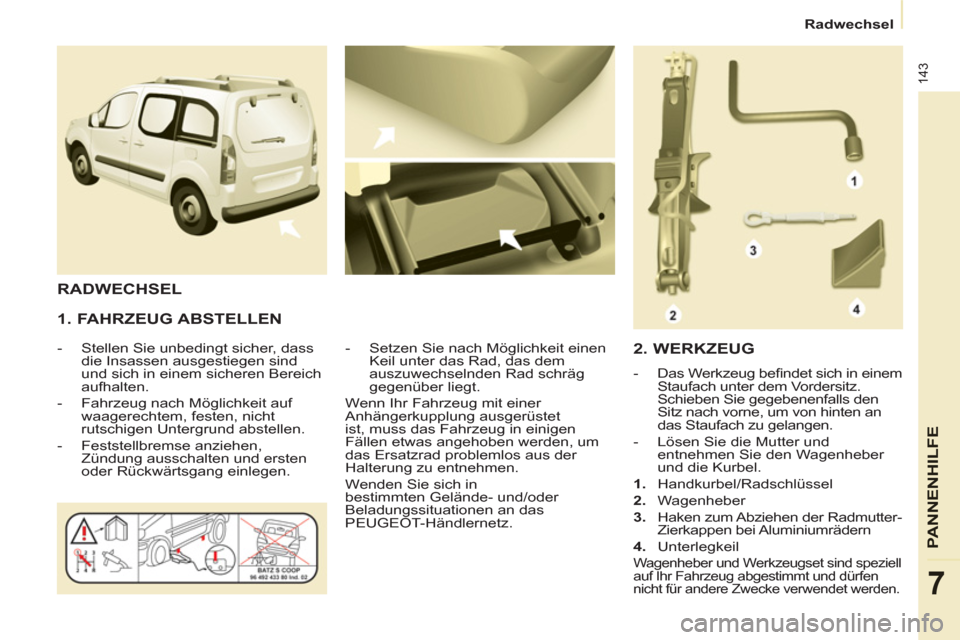

Radwechsel


1. FAHRZEUG ABSTELLEN



- Stellen Sie unbedingt sicher, dass
die Insassen ausgestiegen sind
und sich in einem sicheren Bereich
aufhalten.

- Fahrzeug nach Möglichkeit auf
waagerechtem, festen, nicht
rutschigen Untergrund abstellen.

- Feststellbremse anziehen,
Zündung ausschalten und ersten
oder Rückwärtsgang einlegen.
- Setzen Sie nach Möglichkeit einen
Keil unter das Rad, das dem
auszuwechselnden Rad schräg
gegenüber liegt.
Wenn Ihr Fahrzeug mit einer
Anhängerkupplung ausgerüstet
ist, muss das Fahrzeug in einigen
Fällen etwas angehoben werden, um
das Ersatzrad problemlos aus der
Halterung zu entnehmen.
Wenden Sie sich in
bestimmten Gelände- und/oder
Beladungssituationen an das
PEUGEOT-Händlernetz.

RADWECHSEL

2. WERKZEUG



- Das Werkzeug befi ndet sich in einem
Staufach unter dem Vordersitz.
Schieben Sie gegebenenfalls den
Sitz nach vorne, um von hinten an
das Staufach zu gelangen.

- Lösen Sie die Mutter und
entnehmen Sie den Wagenheber
und die Kurbel.


1.
Handkurbel/Radschlüssel

2.
Wagenheber

3.
Haken zum Abziehen der Radmutter-
Zierkappen bei Aluminiumrädern

4.
Unterlegkeil

Wagenheber und Werkzeugset sind speziell
auf Ihr Fahrzeug abgestimmt und dürfen
nicht für andere Zwecke verwendet werden.

144


Radwechsel

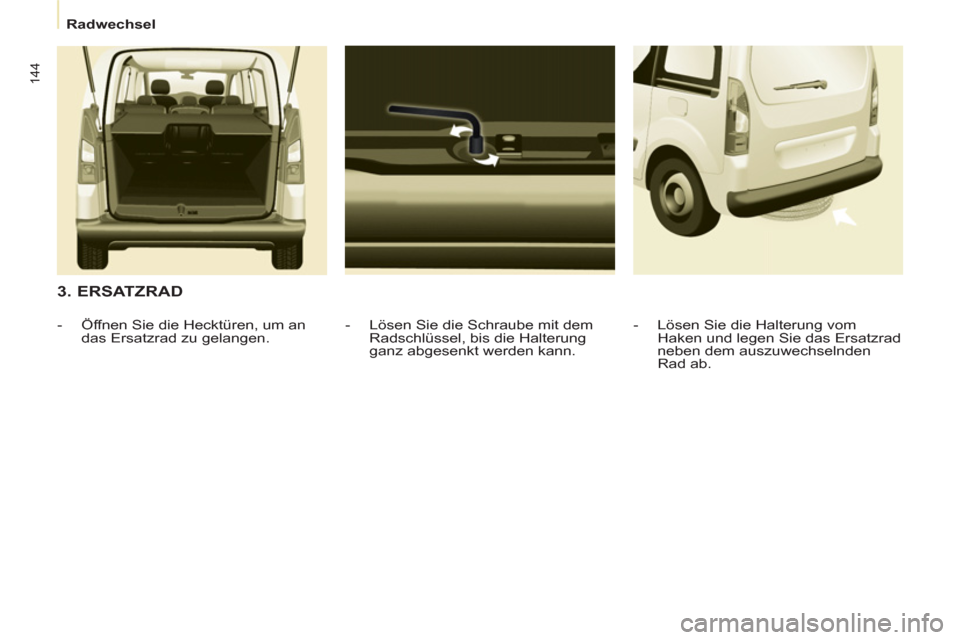

3. ERSATZRAD


- Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung
ganz abgesenkt werden kann.

- Öffnen Sie die Hecktüren, um an
das Ersatzrad zu gelangen.
- Lösen Sie die Halterung vom
Haken und legen Sie das Ersatzrad
neben dem auszuwechselnden
Rad ab.

145
PANNENHI
LFE
7
Radwechsel

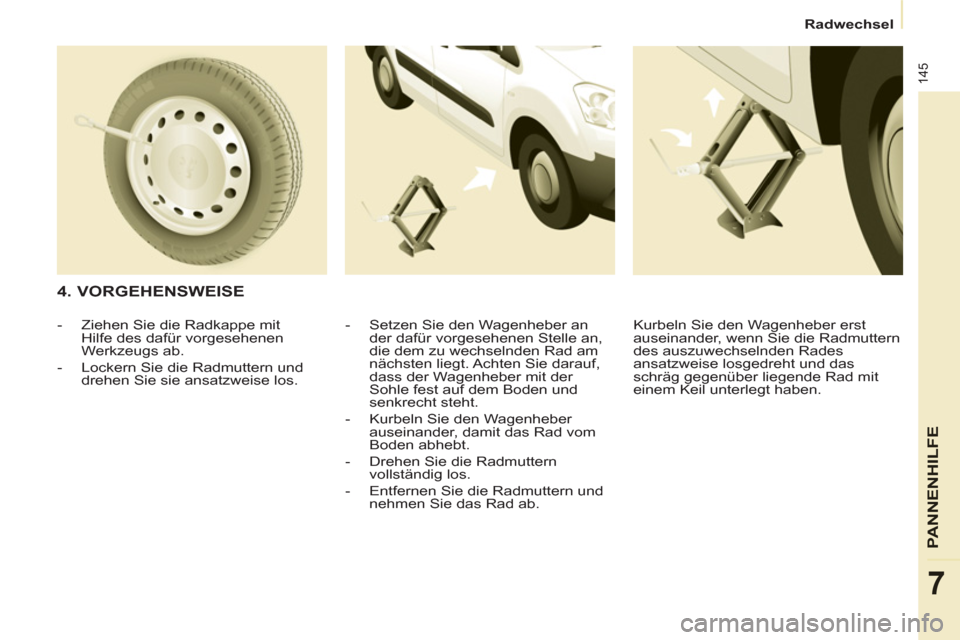

4. VORGEHENSWEISE


- Setzen Sie den Wagenheber an
der dafür vorgesehenen Stelle an,
die dem zu wechselnden Rad am
nächsten liegt. Achten Sie darauf,
dass der Wagenheber mit der
Sohle fest auf dem Boden und
senkrecht steht.

- Kurbeln Sie den Wagenheber
auseinander, damit das Rad vom
Boden abhebt.

- Drehen Sie die Radmuttern
vollständig los.

- Entfernen Sie die Radmuttern und
nehmen Sie das Rad ab.

- Ziehen Sie die Radkappe mit
Hilfe des dafür vorgesehenen
Werkzeugs ab.

- Lockern Sie die Radmuttern und
drehen Sie sie ansatzweise los. Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern
des auszuwechselnden Rades
ansatzweise losgedreht und das
schräg gegenüber liegende Rad mit
einem Keil unterlegt haben.

146


Radwechsel


- Kurbeln Sie den Wagenheber
herunter, bis das Fahrzeug wieder
auf den Boden steht, und entfernen
Sie den Wagenheber.

- Ziehen Sie die Radmuttern nun
mit dem Radschlüssel fest, jedoch
nicht gewaltsam.

- Legen Sie das defekte Rad in die
Halterung des Ersatzrads.
- Hängen Sie die Halterung wieder im
Haken ein und heben Sie sie mittels
Schraube und Handkurbel wieder an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber
anstelle des Radschlüssels.

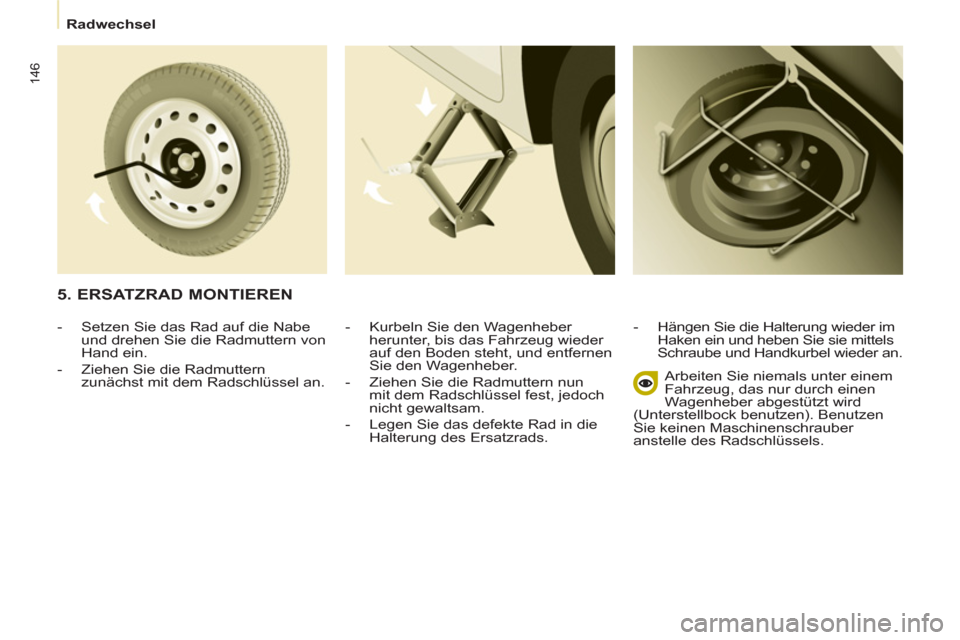

5. ERSATZRAD MONTIEREN



- Setzen Sie das Rad auf die Nabe
und drehen Sie die Radmuttern von
Hand ein.

- Ziehen Sie die Radmuttern
zunächst mit dem Radschlüssel an.

147
PANNENHI
LFE
7

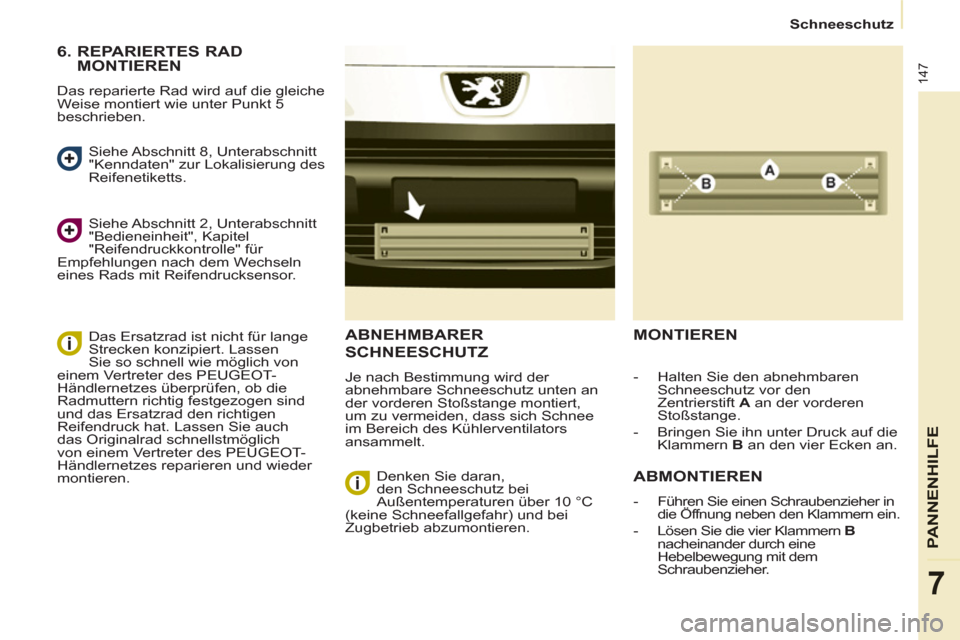

Schneeschutz

ABNEHMBARER
SCHNEESCHUTZ

Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.

MONTIEREN

ABMONTIEREN



- Führen Sie einen Schraubenzieher in
die Öffnung neben den Klammern ein.

- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.


- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift A
an der vorderen
Stoßstange.

- Bringen Sie ihn unter Druck auf die
Klammern B
an den vier Ecken an.

Denken Sie daran,
den Schneeschutz bei
Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren.

6. REPARIERTES RAD
MONTIEREN
Das reparierte Rad wird auf die gleiche
Weise montiert wie unter Punkt 5
beschrieben.
Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich
von einem Vertreter des PEUGEOT-
Händlernetzes reparieren und wieder
montieren.

148

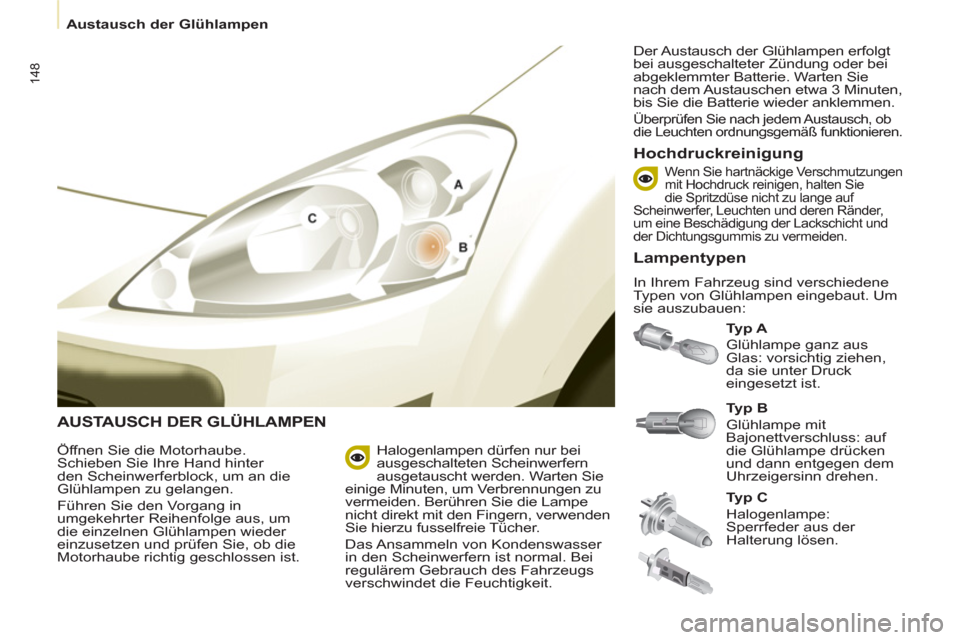

Austausch der Glühlampen


AUSTA USCH DER GLÜHLAMPEN


Ty p A

Glühlampe ganz aus
Glas: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.

Hochdruckreinigung


Öffnen Sie die Motorhaube.
Schieben Sie Ihre Hand hinter
den Scheinwerferblock, um an die
Glühlampen zu gelangen.
Führen Sie den Vorgang in
umgekehrter Reihenfolge aus, um
die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die
Motorhaube richtig geschlossen ist.
Ty p C

Halogenlampe:
Sperrfeder aus der
Halterung lösen.
Ty p B

Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie
nach dem Austauschen etwa 3 Minuten,
bis Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.

Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.


Lampentypen

In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um
sie auszubauen:

149
PANNENHI
LFE
7

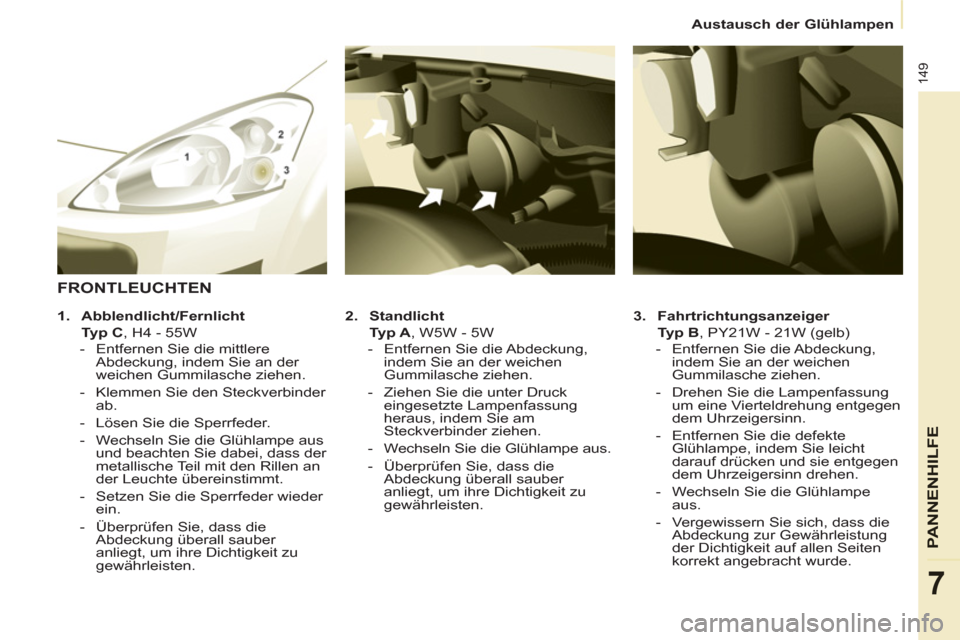

Austausch der Glühlampen

3.
Fahrtrichtungsanzeiger


Typ B
, PY21W - 21W (gelb)


- Entfernen Sie die Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.

- Drehen Sie die Lampenfassung
um eine Vierteldrehung entgegen
dem Uhrzeigersinn.

- Entfernen Sie die defekte
Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe
aus.

- Vergewissern Sie sich, dass die
Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.
2.
Standlicht


Ty p A
, W5W - 5W


- Entfernen Sie die Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.

- Ziehen Sie die unter Druck
eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.

- Wechseln Sie die Glühlampe aus.

- Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.


FRONTLEUCHTEN



1.
Abblendlicht/Fernlicht


Typ C
, H4 - 55W


- Entfernen Sie die mittlere
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.

- Klemmen Sie den Steckverbinder
ab.

- Lösen Sie die Sperrfeder.

- Wechseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.

- Setzen Sie die Sperrfeder wieder
ein.

- Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

150

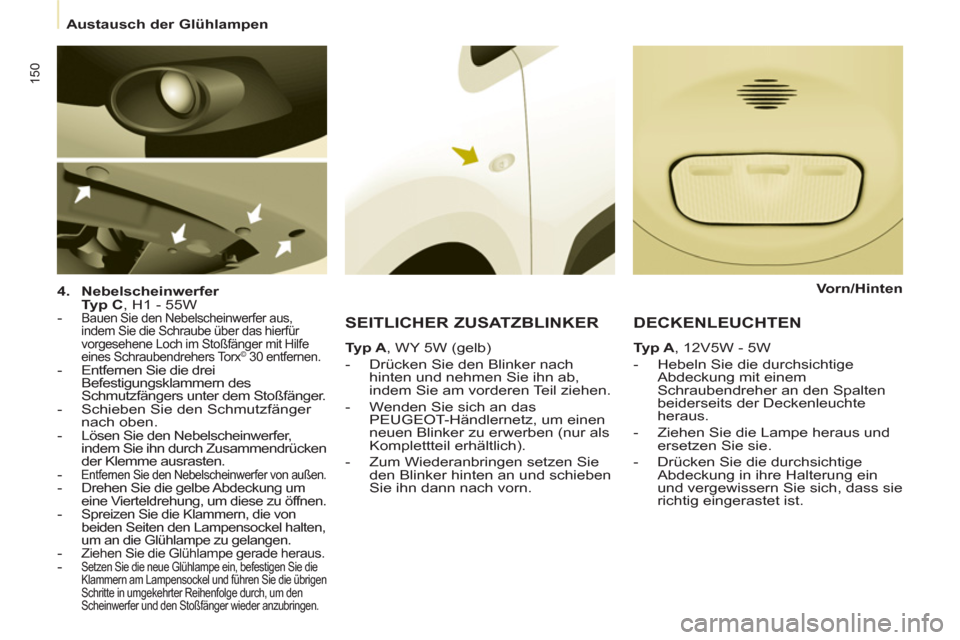

Austausch der Glühlampen


4.
Nebelscheinwerfer


Typ C
, H1 - 55W


-
Bauen Sie den Nebelscheinwerfer aus,
indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
eines Schraubendrehers Torx
© 30 entfernen.
- Entfernen Sie die drei
Befestigungsklammern des
Schmutzfängers unter dem Stoßfänger.

- Schieben Sie den Schmutzfänger
nach oben.

-
Lösen Sie den Nebelscheinwerfer,
indem Sie ihn durch Zusammendrücken
der Klemme ausrasten.

- Entfernen Sie den Nebelscheinwerfer von außen.

- Drehen Sie die gelbe Abdeckung um
eine Vierteldrehung, um diese zu öffnen.

- Spreizen Sie die Klammern, die von
beiden Seiten den Lampensockel halten,
um an die Glühlampe zu gelangen.

- Ziehen Sie die Glühlampe gerade heraus.

- Setzen Sie die neue Glühlampe ein, befestigen Sie die
Klammern am Lampensockel und führen Sie die übrigen
Schritte in umgekehrter Reihenfolge durch, um den
Scheinwerfer und den Stoßfänger wieder anzubringen.



SEITLICHER ZUSATZBLINKER


Ty p A
, WY 5W (gelb)


- Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen Teil ziehen.

- Wenden Sie sich an das
PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).

- Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorn.


DECKENLEUCHTEN


Typ A
, 12V5W - 5W


- Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.

- Ziehen Sie die Lampe heraus und
ersetzen Sie sie.

- Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.

Vorn/Hinten
