2011 Peugeot Partner Tepee Betriebsanleitung (in German)

127


Zugbetrieb

ZUBEHÖR
5


Die Gewichte im Einzelnen fi nden
Sie in den Fahrzeugpapieren
(Fahrzeugschein, ...) oder im
Abschnitt 8, Absatz "Gewichte".

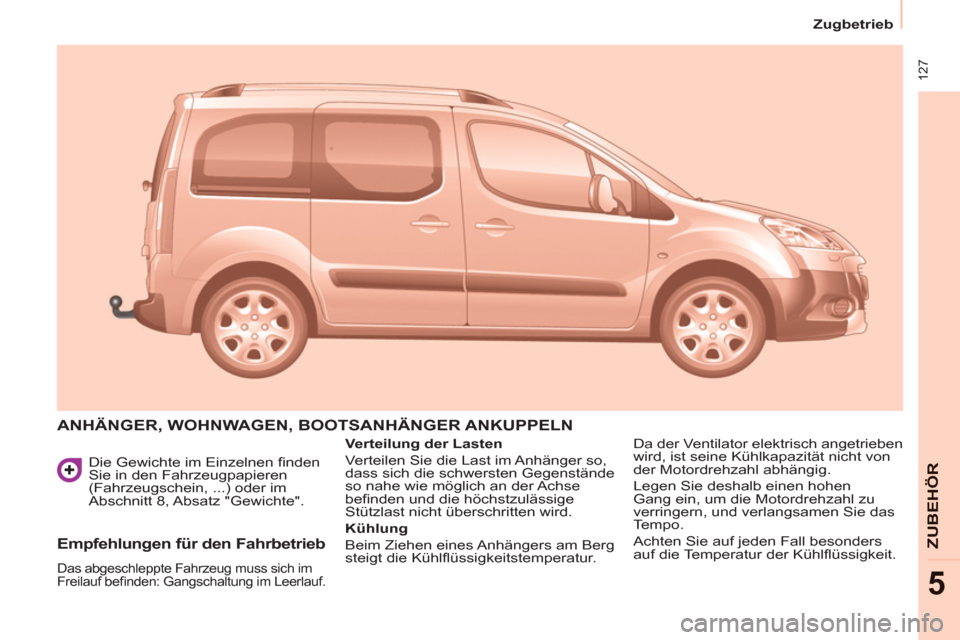

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN


Verteilung der Lasten
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände
so nahe wie möglich an der Achse
befi nden und die höchstzulässige
Stützlast nicht überschritten wird.

Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur. Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
Legen Sie deshalb einen hohen
Gang ein, um die Motordrehzahl zu
verringern, und verlangsamen Sie das
Tempo.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlfl üssigkeit.


Empfehlungen für den Fahrbetrieb

Das abgeschleppte Fahrzeug muss sich im
Freilauf befi nden: Gangschaltung im Leerlauf.

128

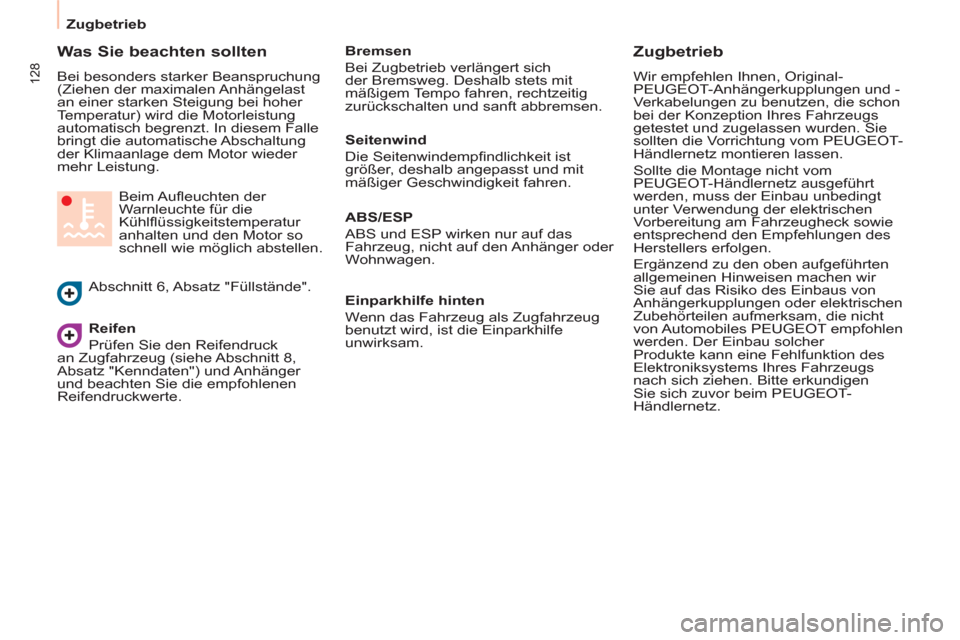

Zugbetrieb



Was Sie beachten sollten

Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.

Reifen
Prüfen Sie den Reifendruck
an Zugfahrzeug (siehe Abschnitt 8,
Absatz "Kenndaten") und Anhänger
und beachten Sie die empfohlenen
Reifendruckwerte. Abschnitt 6, Absatz "Füllstände". Beim Aufl euchten der
Warnleuchte für die
Kühlfl üssigkeitstemperatur
anhalten und den Motor so
schnell wie möglich abstellen.
Bremsen
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.

Zugbetrieb

Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen und -
Verkabelungen zu benutzen, die schon
bei der Konzeption Ihres Fahrzeugs
getestet und zugelassen wurden. Sie
sollten die Vorrichtung vom PEUGEOT-
Händlernetz montieren lassen.
Sollte die Montage nicht vom
PEUGEOT-Händlernetz ausgeführt
werden, muss der Einbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von Automobiles PEUGEOT empfohlen
werden. Der Einbau solcher
Produkte kann eine Fehlfunktion des
Elektroniksystems Ihres Fahrzeugs
nach sich ziehen. Bitte erkundigen
Sie sich zuvor beim PEUGEOT-
Händlernetz.
Seitenwind
Die Seitenwindempfi ndlichkeit ist
größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.

ABS/ESP
ABS und ESP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.

Einparkhilfe hinten
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe
unwirksam.

129
ZUBEHÖR
5


Ausrüstung


Eine weitere Produktpalette für die
Bereiche Komfort, Freizeit und Pfl ege
steht ebenfalls zur Verfügung:

Alarmanlage, Diebstahlgravur,
Verbandskasten,
Sicherheitsweste, Einparkhilfe
vorn und hinten, Warndreieck,
Diebstahlschutzmutter für
Aluminiumfelgen, ...

Airbagtaugliche
Vordersitzbezüge, Sitzbank,
Gummimatten, Teppichmatten,
Schneeketten, Jalousien,
Fahrradträger für Heckklappe, ...
Autoradio,
Freisprecheinrichtung,
Lautsprecher, CD-Wechsler,
Navigationssystem, USB Box,
Multimedia-Set, ...
Bei allen Audio- und Telematikgeräten,
die angeboten werden, sind beim
Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten
des Geräts und die Kompatibilität
mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu
berücksichtigen. Informieren Sie sich
zuvor bei einem Vertreter PEUGEOT-
des Händlernetzes.
Um die Pedale ungehindert betätigen
zu können,


- achten Sie darauf, dass die
Fußmatten und die zugehörigen
Befestigungen korrekt ausgerichtet
sind,

- legen Sie keinesfalls mehrere
Fußmatten übereinander.

Maximallast der Dachträger


- Querträger auf Längsträgern:
75 kg (diese Träger sind nicht
mit dem Panoramaglasdach
kombinierbar)


SONSTIGES ZUBEHÖR

Diese Zubehörteile, die auf Zuverlässigkeit
und Sicherheit getestet und zugelassen
wurden, sind alle für Ihr Fahrzeug
geeignet. Ein umfangreiches Sortiment mit
empfohlenem Zubehör und Originalteilen
ist erhältlich.
Einbau von Funksendern
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an
Ihrem Fahrzeug empfehlen wir Ihnen,
sich an einen Vertreter des PEUGEOT-
Händlernetzes zu wenden.
Der PEUGEOT-Vertragshändler kann
Sie über die Eigenschaften
der Funksender informieren
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können.

130


Ausrüstung


Der Einbau eines nicht von
Automobiles PEUGEOT
empfohlenen elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen, und empfehlen Ihnen, sich
an einen Vertreter des Händlernetzes
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen
von Sicherheitswesten, Warndreiecken
und Ersatzglühlampen im Fahrzeug
Pfl icht.
Telematikmodul "Active Fleet Data"
Das Telematikmodul wird direkt an
die Zentraleinheit des Fahrzeugs
angeschlossen (Multiplex-Netz: Full
CAN) und ermöglicht im Rahmen eines
Rundum-Servicedienstes das Senden
folgender Informationen in Echtzeit:


- Zahl der zurückgelegten Kilometer,

- Zahl der Kilometer bis zur nächsten
Durchsicht,

- Warnmeldungen und Störungen
(Ölstand, Kühlfl üssigkeitsstand,
Öltemperatur,
Kühlfl üssigkeitstemperatur usw.).
Verantwortliche von Fahrzeugfl otten
können so Betreuung und Verwaltung
Ihrer Dienstfahrzeuge optimieren.
Wenden Sie sich je nach Vertriebsland
für weitere Informationen an das
PEUGEOT-Händlernetz.

Schmutzfänger vorne,
Schmutzfänger hinten,
Leichtmetallräder 15/17 Zoll,
Radkastenverkleidung,
Lederlenkrad, ...

Scheibenwaschfl üssigkeit,
Reinigungs- und Wartungsmittel
für innen und außen,
Ersatzglühlampen, ...

131
KONTROLLE
N
6


Wartung mit TOTAL




Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von TOTAL
erarbeiten gemeinsam mit PEUGEOT Schmierstoffe,
die den jüngsten technischen Innovationen der
Fahrzeuge der Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten Leistungen
mit Ihrem Motor zu erzielen.
Optimaler Schutz für Ihren Motor
Mit der Verwendung von TOTAL
Schmierstoffen bei der Wartung Ihres
PEUGEOT tragen Sie zur Erhöhung
der Lebensdauer und Verbesserung der
Leistungen Ihres Motors und gleichzeitig
zum Schutz der Umwelt bei.



EMPFEHLUNG

132


Öffnen der motorhaube



ÖFFNEN DER MOTORHAUBE

Haubenstütze

Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch
einen Aufkleber auf der linken Seite
des Fahrzeugs gekennzeichnet ist, um
die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem
Schließen der Motorhaube vorsichtig in
der zugehörigen Klemme ein.


Außen

Heben Sie die Motorhaube etwas
an und schieben Sie Ihre fl ache
Hand mit der Handfl äche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öffnen Sie die
Motorhaube.


Innen

Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.


Schließen

Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht
bei starkem Wind.

133
KONTROLLE
N
6
Motorraum


BENZINMOTOR




1. Behälter für
Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlfl üssigkeit

4. Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5. Luftfi lter

6. Ölmessstab

7. Motoröl-Einfüllöffnung

8. Behälter für
Servolenkungsfl üssigkeit


Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum
bitte vorsichtig.

134



Motorraum




DIESELMOTOR


4. Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5. Luftfi lter

6. Ölmessstab
7. Motoröl-Einfüllöffnung

8. Behälter für
Servolenkungsfl üssigkeit

9. Entlüftungspumpe



1. Behälter für
Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlfl üssigkeit

Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.
