2011 Peugeot Partner Brukerhåndbok (in Norwegian)

103
KONTROLLER
6


Motorrommet



BENSINMOTOR




1.
Beholder for vindusspylervæske
foran.

2.
Sikringsboks.

3.
Beholder for motorkjølevæske.

4.
Beholder for bremsevæske og
clutchvæske.

5.
Luftfi lter.

6.
Manuell peilepinne for olje.

7.
Påfylling av motorolje.

8.
Beholder for servostyringsvæske.


Batteritikoplinger:
+ Positivt metallpunkt.
- Negativt metallpunkt (gods). Vær forsiktig når du foretar inngrep i
motorrommet.

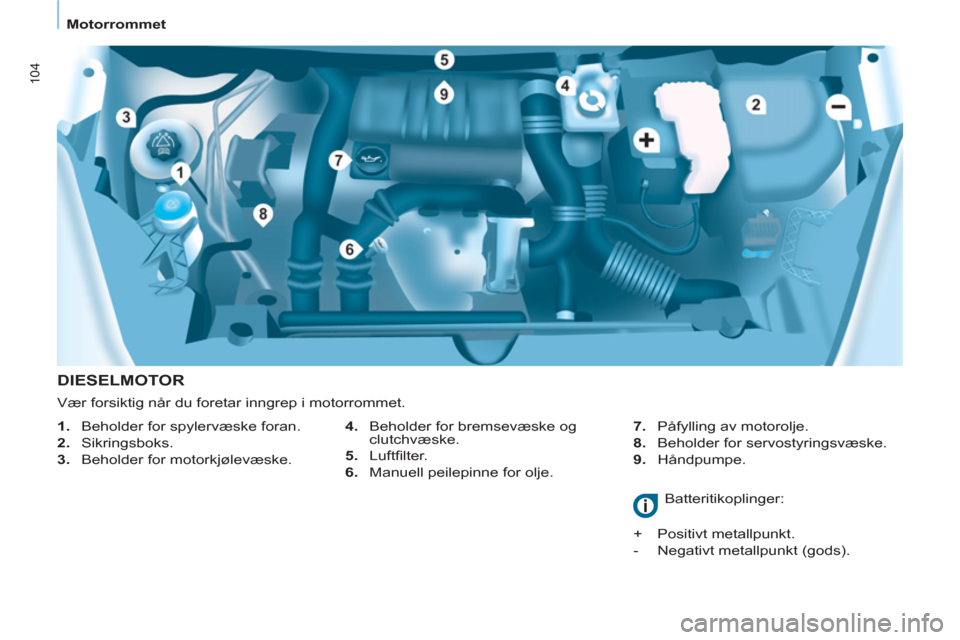

104


Motorrommet



DIESELMOTOR


4.
Beholder for bremsevæske og
clutchvæske.

5.
Luftfi lter.

6.
Manuell peilepinne for olje.
7.
Påfylling av motorolje.

8.
Beholder for servostyringsvæske.

9.
Håndpumpe.



1.
Beholder for spylervæske foran.

2.
Sikringsboks.

3.
Beholder for motorkjølevæske.

Batteritikoplinger:
+ Positivt metallpunkt.
- Negativt metallpunkt (gods). Vær forsiktig når du foretar inngrep i motorrommet.

105
KONTROLLER
6


Nivåer








NIVÅER

Oljeskift

Oljeskift skal utføres i henhold til
fastsatte intervaller, viskositetsgraden
til oljen som velges må tilsvare
kravene som oppgis i bilprodusentens
vedlikeholdsprogram. Få kjennskap
til forholdsregler i PEUGEOT-
forhandlernettet.
Før påfylling, ta ut den manuelle
peilepinnen.
Kontroller nivået etter påfylling (maks.
nivået må aldri overstiges).
Skru korken til bunnpannen godt igjen
før panseret lukkes.

Nivå for bremsevæske:

Væsken skal skiftes ut regelmessig i
henhold til de intervaller som oppgis i
vedlikeholdsprogrammet.
Bruk godkjente væsker som anbefales
av bilprodusenten og som svarer til
normene DOT 4.
Nivået skal befi nne seg mellom MINI
og MAXI merket i beholderen.
Dersom du ofte må etterfylle
væske, kan dette bety at noe er feil
på systemet. Få dette kontrollert
så raskt som mulig i PEUGEOT-
forhandlernettet.


Lamper

Hvis du demonterer/
tilbakemonterer motordekslet, vær
forsiktig så du ikke beskadiger
festeklipsene.

Motoroljenivå

Motoroljenivået skal kontrolleres
regelmessig. Det er normalt at det må
etterfylles mellom to oljeskift.
Kontrollen utføres når bilen står parkert
på vannrett underlag ved hjelp av den
manuelle peilepinnen.

Manuell peilepinne
Det er 2 merker på
peilepinnen:

A
= maxi.
Dersom nivået
overstiger dette merket,
kontakt PEUGEOT-
forhandlernettet.

B
= mini.
Nivået må aldri befi nne
seg under dette merket.
For å bevare
egenskapene til motoren
og avgassystemene,
må det ikke brukes
tilsetninger i oljen.

Valg av oljeviskositet
Oljen skal tilfredsstille bilprodusentens
krav.
Det dreier seg om vanlig
vedlikehold som holder bilen i god
stand. Se forholdsreglene som gis
av PEUGEOT-forhandlernettet, eller i
serviceheftet som ligger i mappen som
inneholder bildokumeter.
Kontroll ved hjelp av lampene
i instrumentbordet behandles
i avsnitt 2, se delen om
"Førerplassen".

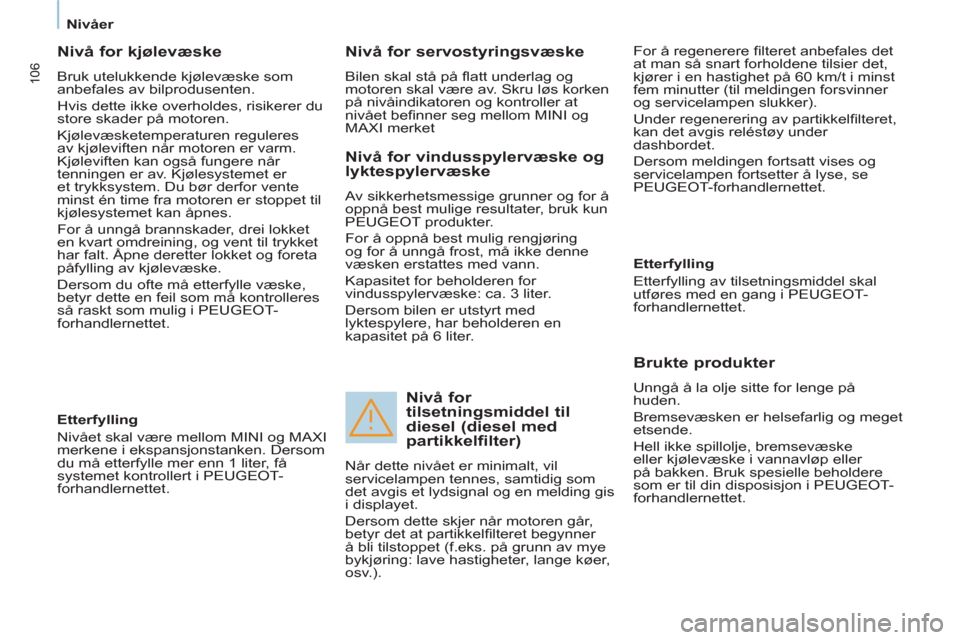

106


Nivåer



Nivå for kjølevæske

Bruk utelukkende kjølevæske som
anbefales av bilprodusenten.
Hvis dette ikke overholdes, risikerer du
store skader på motoren.
Kjølevæsketemperaturen reguleres
av kjøleviften når motoren er varm.
Kjøleviften kan også fungere når
tenningen er av. Kjølesystemet er
et trykksystem. Du bør derfor vente
minst én time fra motoren er stoppet til
kjølesystemet kan åpnes.
For å unngå brannskader, drei lokket
en kvart omdreining, og vent til trykket
har falt. Åpne deretter lokket og foreta
påfylling av kjølevæske.
Dersom du ofte må etterfylle væske,
betyr dette en feil som må kontrolleres
så raskt som mulig i PEUGEOT-
forhandlernettet.

Nivå for servostyringsvæske

Bilen skal stå på fl att underlag og
motoren skal være av. Skru løs korken
på nivåindikatoren og kontroller at
nivået befi nner seg mellom MINI og
MAXI merket For å regenerere fi lteret anbefales det
at man så snart forholdene tilsier det,
kjører i en hastighet på 60 km/t i minst
fem minutter (til meldingen forsvinner
og servicelampen slukker).
Under regenerering av partikkelfi lteret,
kan det avgis reléstøy under
dashbordet.
Dersom meldingen fortsatt vises og
servicelampen fortsetter å lyse, se
PEUGEOT-forhandlernettet.

Etterfylling
Nivået skal være mellom MINI og MAXI
merkene i ekspansjonstanken. Dersom
du må etterfylle mer enn 1 liter, få
systemet kontrollert i PEUGEOT-
forhandlernettet.



Nivå for vindusspylervæske og
lyktespylervæske
Av sikkerhetsmessige grunner og for å
oppnå best mulige resultater, bruk kun
PEUGEOT produkter.
For å oppnå best mulig rengjøring
og for å unngå frost, må ikke denne
væsken erstattes med vann.
Kapasitet for beholderen for
vindusspylervæske: ca. 3 liter.
Dersom bilen er utstyrt med
lyktespylere, har beholderen en
kapasitet på 6 liter.


Nivå for
tilsetningsmiddel til
diesel (diesel med
partikkelfilter)
Når dette nivået er minimalt, vil
servicelampen tennes, samtidig som
det avgis et lydsignal og en melding gis
i displayet.
Dersom dette skjer når motoren går,
betyr det at partikkelfi lteret begynner
å bli tilstoppet (f.eks. på grunn av mye
bykjøring: lave hastigheter, lange køer,
osv.).
Etterfylling
Etterfylling av tilsetningsmiddel skal
utføres med en gang i PEUGEOT-
forhandlernettet.



Brukte produkter

Unngå å la olje sitte for lenge på
huden.
Bremsevæsken er helsefarlig og meget
etsende.
Hell ikke spillolje, bremsevæske
eller kjølevæske i vannavløp eller
på bakken. Bruk spesielle beholdere
som er til din disposisjon i PEUGEOT-
forhandlernettet.

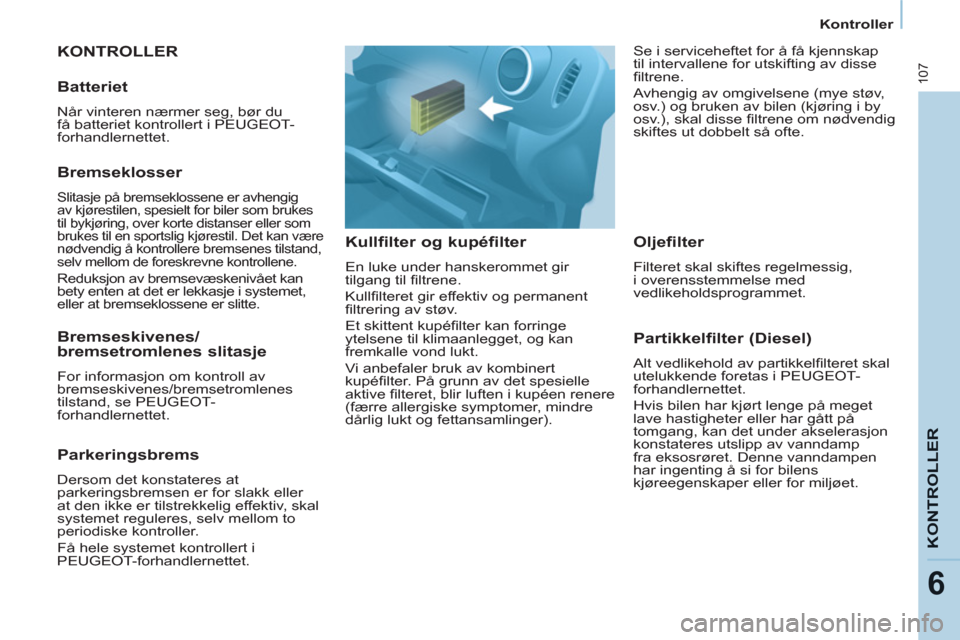

107
KONTROLLER
6


Kontroller


KONTROLLER

Kullfilter og kupéfilter

En luke under hanskerommet gir
tilgang til fi ltrene.
Kullfi lteret gir effektiv og permanent
fi ltrering av støv.
Et skittent kupéfi lter kan forringe
ytelsene til klimaanlegget, og kan
fremkalle vond lukt.
Vi anbefaler bruk av kombinert
kupéfi lter. På grunn av det spesielle
aktive fi lteret, blir luften i kupéen renere
(færre allergiske symptomer, mindre
dårlig lukt og fettansamlinger).

Partikkelfilter (Diesel)

Alt vedlikehold av partikkelfi lteret skal
utelukkende foretas i PEUGEOT-
forhandlernettet.
Hvis bilen har kjørt lenge på meget
lave hastigheter eller har gått på
tomgang, kan det under akselerasjon
konstateres utslipp av vanndamp
fra eksosrøret. Denne vanndampen
har ingenting å si for bilens
kjøreegenskaper eller for miljøet.


Batteriet

Når vinteren nærmer seg, bør du
få batteriet kontrollert i PEUGEOT-
forhandlernettet.


Bremseklosser

Slitasje på bremseklossene er avhengig
av kjørestilen, spesielt for biler som brukes
til bykjøring, over korte distanser eller som
brukes til en sportslig kjørestil. Det kan være
nødvendig å kontrollere bremsenes tilstand,
selv mellom de foreskrevne kontrollene.
Reduksjon av bremsevæskenivået kan
bety enten at det er lekkasje i systemet,
eller at bremseklossene er slitte.


Bremseskivenes/
bremsetromlenes slitasje
For informasjon om kontroll av
bremseskivenes/bremsetromlenes
tilstand, se PEUGEOT-
forhandlernettet.


Parkeringsbrems

Dersom det konstateres at
parkeringsbremsen er for slakk eller
at den ikke er tilstrekkelig effektiv, skal
systemet reguleres, selv mellom to
periodiske kontroller.
Få hele systemet kontrollert i
PEUGEOT-forhandlernettet.


Oljefilter

Filteret skal skiftes regelmessig,
i overensstemmelse med
vedlikeholdsprogrammet. Se i serviceheftet for å få kjennskap
til intervallene for utskifting av disse
fi ltrene.
Avhengig av omgivelsene (mye støv,
osv.) og bruken av bilen (kjøring i by
osv.), skal disse fi ltrene om nødvendig
skiftes ut dobbelt så ofte.

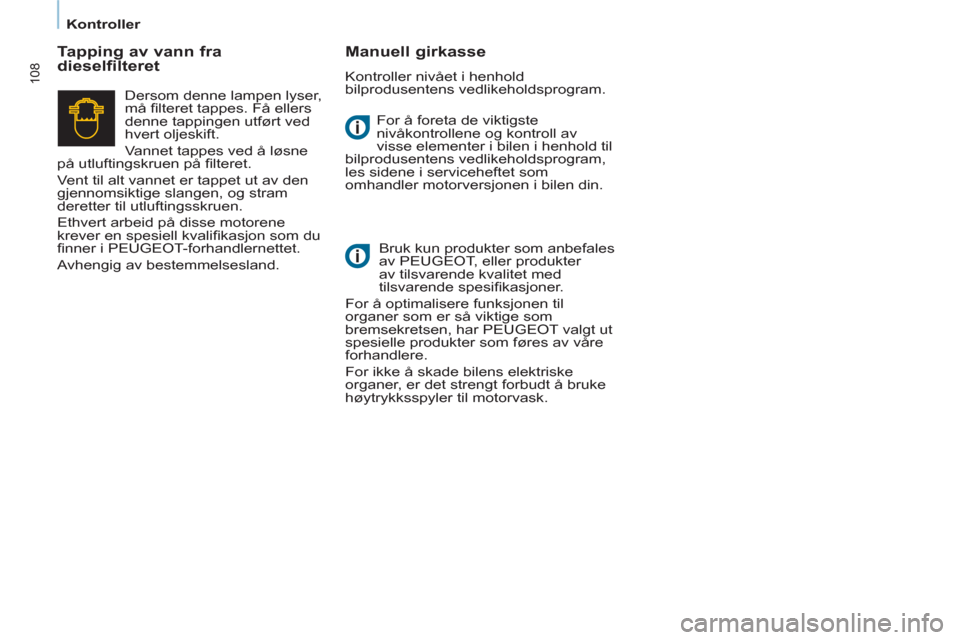

108


Kontroller

For å foreta de viktigste
nivåkontrollene og kontroll av
visse elementer i bilen i henhold til
bilprodusentens vedlikeholdsprogram,
les sidene i serviceheftet som
omhandler motorversjonen i bilen din.

Tapping av vann fra
dieselfilteret
Manuell girkasse

Kontroller nivået i henhold
bilprodusentens vedlikeholdsprogram.
Bruk kun produkter som anbefales
av PEUGEOT, eller produkter
av tilsvarende kvalitet med
tilsvarende spesifi kasjoner.
For å optimalisere funksjonen til
organer som er så viktige som
bremsekretsen, har PEUGEOT valgt ut
spesielle produkter som føres av våre
forhandlere.
For ikke å skade bilens elektriske
organer, er det strengt forbudt å bruke
høytrykksspyler til motorvask. Dersom denne lampen lyser,
må fi lteret tappes. Få ellers
denne tappingen utført ved
hvert oljeskift.
Vannet tappes ved å løsne
på utluftingskruen på fi lteret.
Vent til alt vannet er tappet ut av den
gjennomsiktige slangen, og stram
deretter til utluftingsskruen.
Ethvert arbeid på disse motorene
krever en spesiell kvalifi kasjon som du
fi nner i PEUGEOT-forhandlernettet.
Avhengig av bestemmelsesland.

109
6


Drivstoff


PÅFYLLING AV DRIVSTOFF

Lavt drivstoffnivå


Påfylling
Påfylling av drivstoff skal foretas med
motoren av
.


- Åpne drivstoffl uken.

- Før inn nøkkelen og drei den en
kvart omdreining.

- Fjern tanklokket og fest det til
kroken på innsiden av luken.


Når drivstoffl uken er åpen for
påfylling, påse at ingen prøver å
åpne skyvedøren på siden. Når minimumsnivået i tanken
er nådd, lyser denne lampen.
Du har da ca. 8 liter
drivstoff igjen,
avhengig av kjørestil og motoren i bilen
din. Det er helt nødvendig å foreta en
etterfylling for å unngå driftstans.
Kjør aldri tanken tom for drivstoff, dette
kan medføre skader på avgass- og
innsprøytningssystemet.








Kvaliteten på drivstoffet som
brukes i biler med bensinmotor
En etikett som er limt på innsiden av
luken oppgir hvilken type drivstoff du
skal bruke.
Etterfylling av drivstoff må overskride
5 liter for å kunne registreres av
drivstoffmåleren.
Åpning av tanklokket kan utløse
en innsugslyd. Dette undertrykket
er helt normalt og forårsakes av
vakuumdannelsen i drivstoffkretsen.
Når du fyller full tank, fortsett ikke etter
at fyllepistolen har kuttet 3 ganger.
Dette kan medføre funksjonsfeil.
Drivstofftanken har en kapasitet på ca.
60 liter.


- Etter påfylling av tanken, lås
tanklokket og lukk luken.

Bensinmotorene er helt kompatible
med biodrivstoff av typen E10 (som
inneholder 10 % etanol) som er i
samsvar med de europeiske normene
EN 228 og EN 15376.
Drivstoff av typen E85 (som inneholder
85 % etanol) skal kun brukes i biler
som selges for denne typen drivstoff
(BioFlex-modeller). Etanolkvaliteten
må overholde den europeiske normen
EN 15293.
Det er bare i Brasil det selges biler
som kan bruke drivstoff som inneholder
inntil 100 % etanol (type E100).

DIESEL
11 0


Drivstoff

NØYTRALISERT
DRIVSTOFFKRETSLØP

Ved kraftige støt vil en "sjokksensor"
automatisk bryte drivstofftilførselen til
motoren.
Lampen blinker samtidig som
en melding vises i displayet.
Sjekk at det ikke forekommer lekkasje
eller drivstoffl ukt på utsiden av bilen og
gjenopprett drivstofftilførselen:


- skru av tenningen (posisjon STOP),

- ta ut tenningsnøkkelen,

- sett i tenningsnøkkelen igjen,

- skru på tenningen og start bilen.

HÅNDPUMPE DIESEL



I tilfelle drivstoffstans, må
dieseoljesystemet settes i gang på
nytt:


- fyll minst fem liter diesel på tanken,

- aktiver den manuelle pumpen i
motorrommet under dekselet,

- påvirk starteren til motoren går.
Se rubrikk 6, under "Motorrommet".










Kvaliteten på drivstoffet som
brukes i biler med dieselmotor

Dieselmotorene er helt kompatible med
biodrivstoff som er i overensstemmelse
med de aktuelle og fremtidige
europeiske normer (diesel som
overholder normen EN 590, blandet
med et biodrivstoff som overholder
normen EN 14214) og som distribueres
på bensinstasjoner (mulighet for
innblanding av 0 til 7 % fettsyre
metylester).
Biodrivstoff B30 kan brukes på
visse dieselmotorer, men dette
er under forutsetning av at man
strengt overholder de forskjellige
vedlikeholdsbetingelsene. Kontakt
PEUGEOT-forhandlernettet.
Bruk av alt annet (bio)drivstoff (ren
eller utblandet vegetabilsk eller
animalsk olje, fyringsolje, osv.) er
strengt forbudt (risiko for skader på
motoren og på drivstoffkretsen).
