2011 Peugeot Partner Brukerhåndbok (in Norwegian)

23
KLAR TIL å KJ
ØRE AV G
ÅRD
E
2
BAKLUKE

Utenfra

Luken låses/låses opp med
fjernbetjeningen.
For å åpne luken, bruk betjeningen
under pyntelisten, og løft opp luken.
En stropp kan brukes til å lukke igjen
luken når den er åpen.
Følg luken til likevektspunktet midt
på, og trykk deretter på det slik at det
lukkes helt.


Innenfra


Nødbetjening
Ved funksjonsfeil på sentrallåsen kan
denne betjeningen brukes til å låse opp
bakluken innenfra.
Før en liten skrutrekker inn i hullet
mellom døren og gulvet. For å låse
opp, skyv tappen mot venstre og skyv
deretter på luken.



Bakrute

Bakruten gir direkte tilgang til baksiden
av bilen, uten at det er nødvendig å
åpne luken.

Åpne
Lås opp bilen med fjernbetjeningen
eller nøkkelen, trykk på hendelen og
løft opp bakruten.

Lukke
Bakruten lukkes ved å skyve midt på.

Bakluken og bakruten må ikke åpnes
samtidig da det kan skade bakruten og
vindusglasset.


Åpninger

24

Lysdioden i knappen:


- blinker når dørene er låst, når bilen
står stille og motoren er av,

- lyser når dørene er låst og når
tenningen settes på.


SENTRALÅS

Førerhus og lasterom

Lasterom


Låsing når bilen kjører
Når bilen kommer opp i en hastighet
på ca. 10 km/t, vil systemet automatisk
låse dørene. Det avgis da et lydsignal
som er typisk for aktivering av
sentrallåsen. Lysdioden på knappen for
sentrallås på dashbordet, vil lyse.
Dersom en dør åpnes underveis, vil
alle dørene automatisk låses opp.
Ved kraftig kollisjon vil alle dørene
automatisk låses opp for å
gjøre bilen lettere tilgjengelig for
redningsmannskap.


Automatisk låsing av dører/
Beskyttelse
Med et første trykk låses for-
og bakdørene dersom disse
er lukket på forhånd.
Med et nytt trykk låses alle
dørene opp.
Betjeningen nøytraliseres dersom bilen
har blitt låst ved hjelp av fjernkontrollen
eller nøkkelen fra utsiden.
Aktivering/nøytralisering av
funksjonen
Når tenningen er på, foreta
et langt trykk på denne
knappen for å aktivere eller
nøytralisere funksjonen.

Lampe for åpning

Dersom denne kontrollampen
lyser, kontroller at alle dørene
er forsvarlig lukket.
Med et trykk vil dørene bak
låses/låses opp, uavhengig
av tilstanden fopr dørene i
førerhuset.

Dørene kan alltid åpnes fra
innsiden.

Åpninger

KLAR TIL å KJ
ØRE AV G
ÅRD
E
22


Førerplass


FØRERPLASS
INSTRUMENTPANEL



Urskiver


1.
Kilometerteller/Miles-teller.

2.
Display.

3.
Drivstoffnivå,
kjølevæsketermometer.

4.
Turteller.

5.
Nullstilling av trippteller/
vedlikeholdsindikator.

6.
Styrkeregulering av
instrumentbordbelysning.



Display


- Hastighetsbegrenser/-regulator.

- Tilbakelagte antall kilometer/miles.

- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.

- Vann i dieselfi lteret.

- Gløding av diesel.


Skjermer
Informasjonen gis i bilen i forskjellig
displayformat, avhengig av utstyrsnivå.

26


Førerplass



Midtkonsoll med display


Instrumentbord uten display


- dreie til høyre for å øke timene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: 24 H eller
12 H vises i displayet,

- dreie til høyre for å velge 24 H
eller 12 H,

- dreie til venstre for å avslutte
innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det vanlige skjermbildet.

For å innstille klokkeslettet som
vises i displayet, se rubrikk 9,
under "Innstilling av dato og
klokkeslett".


Midtkonsoll uten display

For å stille inn klokkeslettet,
bruk venstre knapp på
instrumentbordet, og foreta
håndteringer i følgende
rekkefølge:


- dreie til venstre: minuttene blinker,

- dreie til høyre for å øke minuttene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: timene blinker, Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
versjonen fi nnes med dato
som oppgis med bokstaver.

27
KLAR TIL å KJ
ØRE AV G
ÅRD
E
22


Førerplass

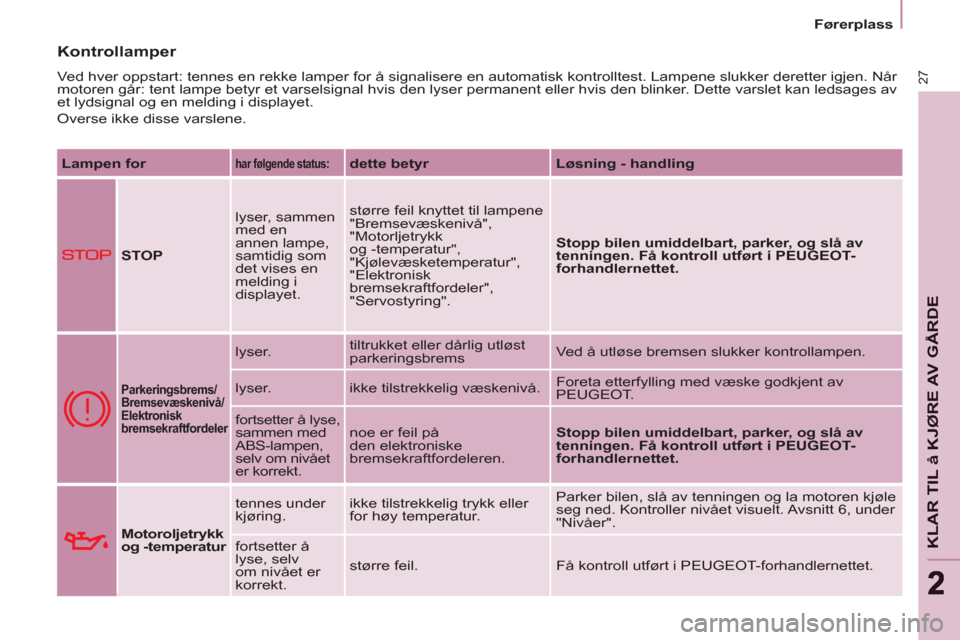

Kontrollamper

Ved hver oppstart: tennes en rekke lamper for å signalisere en automatisk kontrolltest. Lampene slukker deretter igjen. Når
motoren går: tent lampe betyr et varselsignal hvis den lyser permanent eller hvis den blinker. Dette varslet kan ledsages av
et lydsignal og en melding i displayet.
Overse ikke disse varslene.

Lampen for



har følgende status:

dette betyr

Løsning - handling



STOP

lyser, sammen
med en
annen lampe,
samtidig som
det vises en
melding i
displayet. større feil knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring".
Stopp bilen umiddelbart, parker, og slå av
tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.



Parkeringsbrems/
Bremsevæskenivå/
Elektronisk
bremsekraftfordeler


lyser. tiltrukket eller dårlig utløst
parkeringsbrems Ved å utløse bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig væskenivå. Foreta etterfylling med væske godkjent av
PEUGEOT.
fortsetter å lyse,
sammen med
ABS-lampen,
selv om nivået
er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker, og slå av
tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.


Motoroljetrykk
og -temperatur
tennes under
kjøring. ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt. Avsnitt 6, under
"Nivåer".
fortsetter å
lyse, selv
om nivået er
korrekt. større feil. Få kontroll utført i PEUGEOT-forhandlernettet.

28


Førerplass

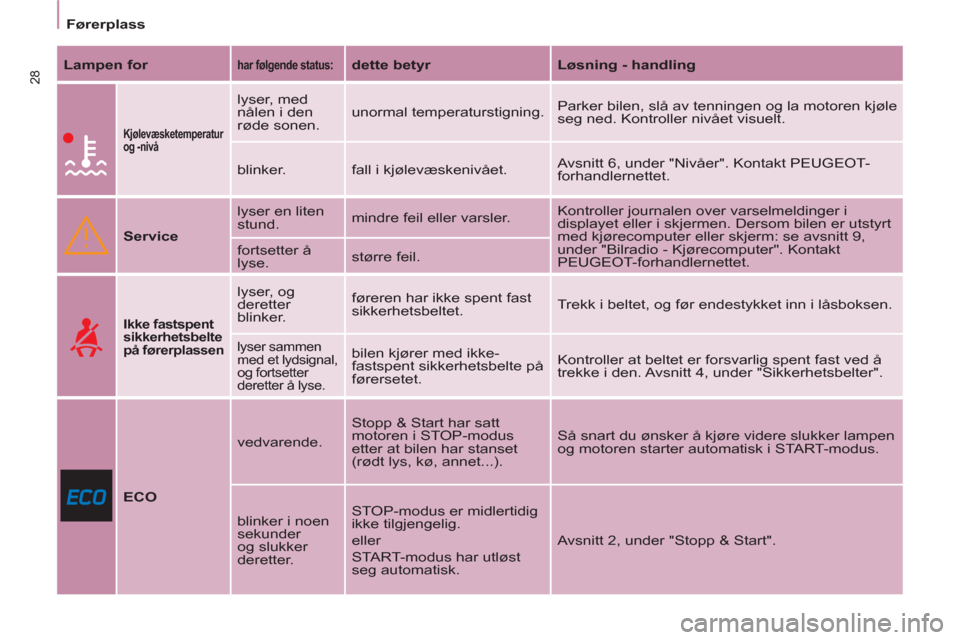

Lampen for



har følgende status:

dette betyr

Løsning - handling




Kjølevæsketemperatur
og -nivå

lyser, med
nålen i den
røde sonen. unormal temperaturstigning. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Avsnitt 6, under "Nivåer". Kontakt PEUGEOT-
forhandlernettet.


Service
lyser en liten
stund. mindre feil eller varsler. Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se avsnitt 9,
under "Bilradio - Kjørecomputer". Kontakt
PEUGEOT-forhandlernettet. fortsetter å
lyse. større feil.



Ikke fastspent
sikkerhetsbelte
på førerplassen


lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet. Trekk i beltet, og før endestykket inn i låsboksen.

lyser sammen
med et lydsignal,
og fortsetter
deretter å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Avsnitt 4, under "Sikkerhetsbelter".


ECO
vedvarende. Stopp & Start har satt
motoren i STOP-modus
etter at bilen har stanset
(rødt lys, kø, annet...). Så snart du ønsker å kjøre videre slukker lampen
og motoren starter automatisk i START-modus.
blinker i noen
sekunder
og slukker
deretter. STOP-modus er midlertidig
ikke tilgjengelig.
eller
START-modus har utløst
seg automatisk. Avsnitt 2, under "Stopp & Start".

29
KLAR TIL å KJ
ØRE AV G
ÅRD
E
22


Førerplass

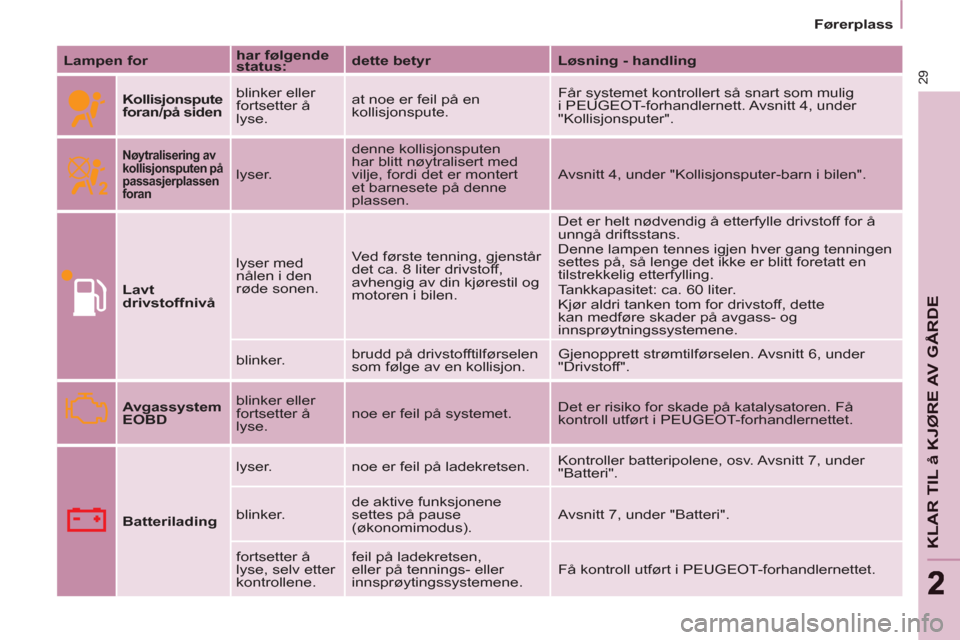

Lampen for

har følgende
status:

d

ette betyr

Løsning - handling


Kollisjonspute
foran/på siden
blinker eller
fortsetter å
lyse. at noe er feil på en
kollisjonspute. Får systemet kontrollert så snart som mulig
i PEUGEOT-forhandlernett. Avsnitt 4, under
"Kollisjonsputer".

Nøytralisering av
kollisjonsputen på
passasjerplassen
foran

lyser. denne kollisjonsputen
har blitt nøytralisert med
vilje, fordi det er montert
et barnesete på denne
plassen. Avsnitt 4, under "Kollisjonsputer-barn i bilen".

Lavt
drivstoffnivå
lyser med
nålen i den
røde sonen. Ved første tenning, gjenstår
det ca. 8 liter drivstoff,
avhengig av din kjørestil og
motoren i bilen. Det er helt nødvendig å etterfylle drivstoff for å
unngå driftsstans.
Denne lampen tennes igjen hver gang tenningen
settes på, så lenge det ikke er blitt foretatt en
tilstrekkelig etterfylling.
Tankkapasitet: ca. 60 liter.
Kjør aldri tanken tom for drivstoff, dette
kan medføre skader på avgass- og
innsprøytningssystemene.
blinker. brudd på drivstofftilførselen
som følge av en kollisjon. Gjenopprett strømtilførselen. Avsnitt 6, under
"Drivstoff".

Avgassystem
EOBD
blinker eller
fortsetter å
lyse. noe er feil på systemet. Det er risiko for skade på katalysatoren. Få
kontroll utført i PEUGEOT-forhandlernettet.

Batterilading
lyser. noe er feil på ladekretsen. Kontroller batteripolene, osv. Avsnitt 7, under
"Batteri".
blinker. de aktive funksjonene
settes på pause
(økonomimodus). Avsnitt 7, under "Batteri".
fortsetter å
lyse, selv etter
kontrollene. feil på ladekretsen,
eller på tennings- eller
innsprøytingssystemene. Få kontroll utført i PEUGEOT-forhandlernettet.

ABS
30

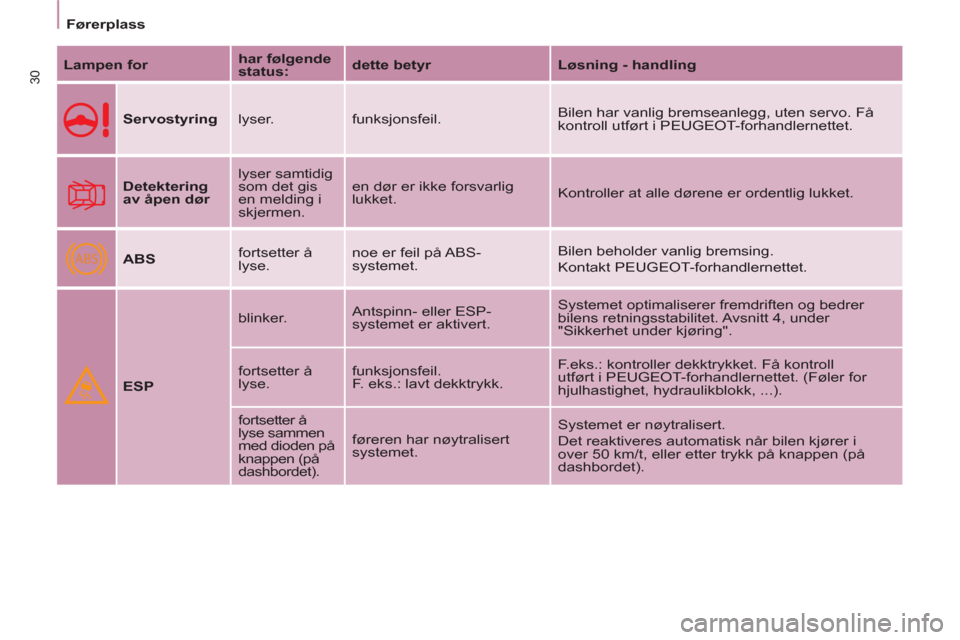

Førerplass


Lampen for

har følgende
status:

dette betyr

Løsning - handling


Servostyring
lyser. funksjonsfeil. Bilen har vanlig bremseanlegg, uten servo. Få
kontroll utført i PEUGEOT-forhandlernettet.

Detektering
av åpen dør
lyser samtidig
som det gis
en melding i
skjermen. en dør er ikke forsvarlig
lukket. Kontroller at alle dørene er ordentlig lukket.

ABS
fortsetter å
lyse. noe er feil på ABS-
systemet. Bilen beholder vanlig bremsing.
Kontakt PEUGEOT-forhandlernettet.

ESP
blinker. Antspinn- eller ESP-
systemet er aktivert. Systemet optimaliserer fremdriften og bedrer
bilens retningsstabilitet. Avsnitt 4, under
"Sikkerhet under kjøring".
fortsetter å
lyse. funksjonsfeil.
F. eks.: lavt dekktrykk. F.eks.: kontroller dekktrykket. Få kontroll
utført i PEUGEOT-forhandlernettet. (Føler for
hjulhastighet, hydraulikblokk, ...).
fortsetter å
lyse sammen
med dioden på
knappen (på
dashbordet). føreren har nøytralisert
systemet. Systemet er nøytralisert.
Det reaktiveres automatisk når bilen kjører i
over 50 km/t, eller etter trykk på knappen (på
dashbordet).
