2011 Peugeot Partner Brukerhåndbok (in Norwegian)

63
ERGONOMI o
g KOMFOR
T
33

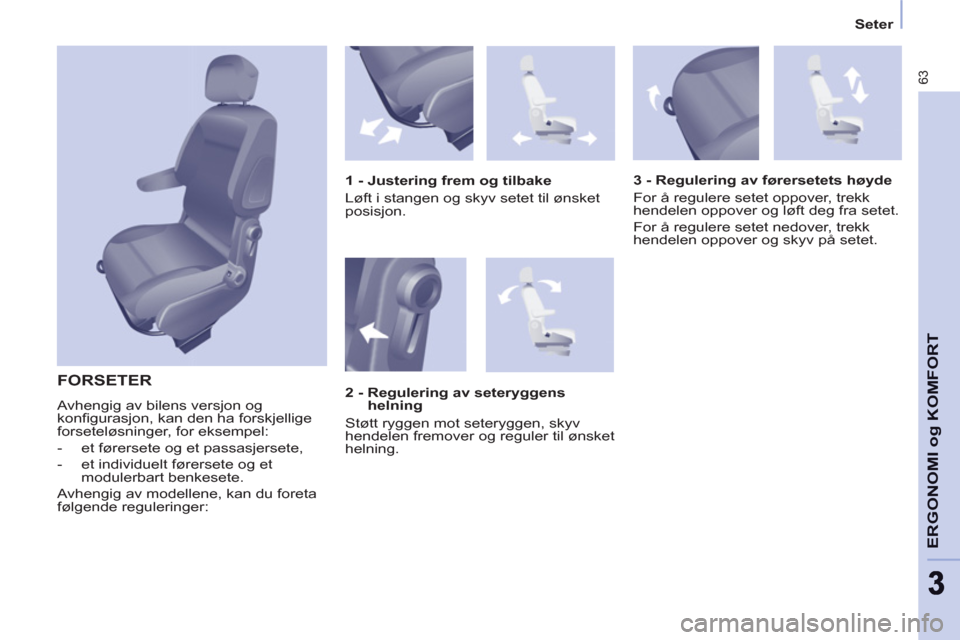

Seter


FORSETER

Avhengig av bilens versjon og
konfi gurasjon, kan den ha forskjellige
forseteløsninger, for eksempel:


- et førersete og et passasjersete,

- et individuelt førersete og et
modulerbart benkesete.
Avhengig av modellene, kan du foreta
følgende reguleringer:
1 - Justering frem og tilbake
Løft i stangen og skyv setet til ønsket
posisjon.
3 - Regulering av førersetets høyde
For å regulere setet oppover, trekk
hendelen oppover og løft deg fra setet.
For å regulere setet nedover, trekk
hendelen oppover og skyv på setet.

2 - Regulering av seteryggens
helning
Støtt ryggen mot seteryggen, skyv
hendelen fremover og reguler til ønsket
helning.

64
Seter
Du må aldri kjøre med demonterte
hodestøtter. De skal alltid være på
plass og riktig justert.

Armlene
For å sette armlenet i loddrett posisjon,
løft armlenet opp til det går i lås.
Før armlenet ned for å sette det tilbake
i bruksposisjon.
For å demontere armlenet, trykk på
låseknappen når armlenet er i loddrett
posisjon, og fjern det.

Betjening av varmesetene foran

Hvert individuelle forsete kan ha en
betjening på siden av seteputen.
Med benkesete 2+1, vil man ved
betjening av førersete også aktivere
eller nøytralisere varmefunksjonen for
sideplassen på benkesetet.
Med ett trykk aktiveres
varmefunksjonen.
Med et nytt trykk nøytraliseres
funksjonen.

PASSASJERSETE

Seteryggen til det individuelle
passasjersetet kan foldes sammen slik
at det utgjør et lite bord.
Denne posisjonen kan også brukes for
transport av lange gjenstander.
Høydejustering av nakkestøtten

For å justere hodestøtten høyere, skyv den
loddrett oppover.
For å justere hodestøtten lavere, trykk på
knappen og skyv hodestøtten loddrett nedover.
Reguleringen er korrekt når den øvre kant av
hodestøtten befi nner seg på høyde med den
øverste del av hodet.
For å fjerne hodestøtten, trykk på knappen og
trekk hodestøtten opp.
Den tilbakemonteres ved at stengene
plasseres i hullene på seteryggen. Påse
at stangen blir riktig anbrakt i forhold til
seteryggen.

Folde sammen seteryggen

Trekk hendelen fremover og før
seteryggen ned mot setet.


Sette seteryggen tilbake
på plass
Trekk hendelen fremover og løft
seteryggen opp til den går i lås. For å sette armlenet tilbake på plass,
klips det fast i loddrett posisjon.
Dersom bilen har ekstra konsoll og
armlene, må konsollen eller armlenet
demonteres for at passasjersetet skal
kunne settes i bordposisjon.

65
ERGONOMI o
g KOMFOR
T
33

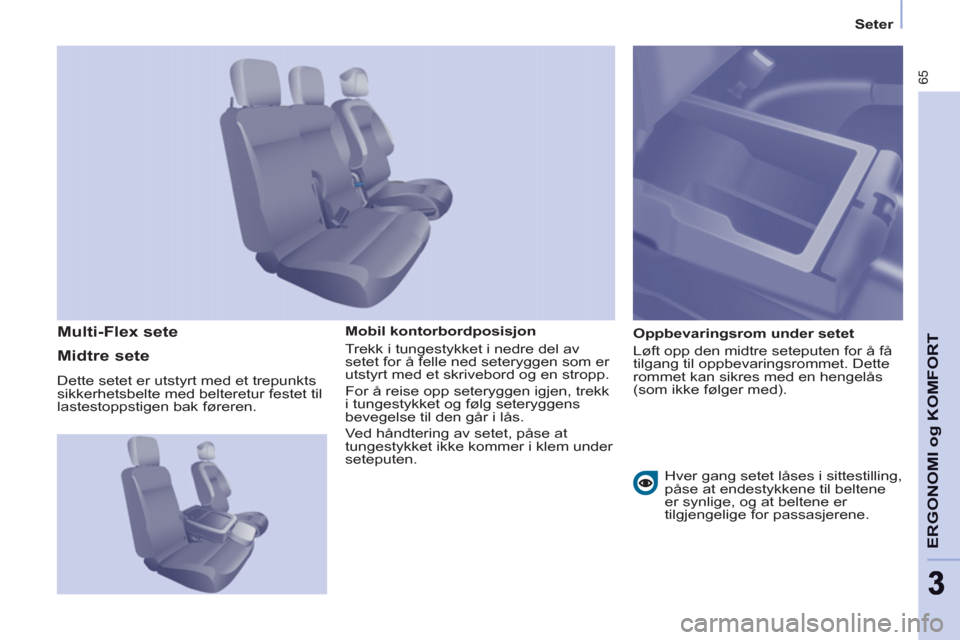

Seter


Mobil kontorbordposisjon
Trekk i tungestykket i nedre del av
setet for å felle ned seteryggen som er
utstyrt med et skrivebord og en stropp.
For å reise opp seteryggen igjen, trekk
i tungestykket og følg seteryggens
bevegelse til den går i lås.
Ved håndtering av setet, påse at
tungestykket ikke kommer i klem under
seteputen.
Oppbevaringsrom under setet
Løft opp den midtre seteputen for å få
tilgang til oppbevaringsrommet. Dette
rommet kan sikres med en hengelås
(som ikke følger med).

Multi-Flex sete

Midtre sete

Dette setet er utstyrt med et trepunkts
sikkerhetsbelte med belteretur festet til
lastestoppstigen bak føreren.


Hver gang setet låses i sittestilling,
påse at endestykkene til beltene
er synlige, og at beltene er
tilgjengelige for passasjerene.

66
Seter

Klappseteposisjon
Løft i den gule hendelen nederst
på setet for å frigjøre setet og for
å løfte det opp i klappseteposisjon
(med seteputen foldet sammen mot
seteryggen) til det går i lås.
Denne posisjonen brukes til å
transportere høye gjenstander i
førerhuset.
For å sette setet tilbake på plass, skyv
på den gule hendelen under seteputen
og før hele setet tilbake til normal
sitteposisjon.



Sidesete

Seteryggen til sidesetet er utstyrt med
et metalldeksel.
Sammenfoldet posisjon
Trekk i tungestykket plassert på øvre
del av setet, ved hodestøtten, for å
vippe setet og føre det ned.
Setet legger seg ned i gulvet foran i
bilen og danner dermed et helt fl att
kontinuerlig gulv, fra lasterommet.
Denne posisjonen gjør det mulig med
transport av lange gjenstander inne
i bilen, opp til 3 m (3,25 m på lange
versjoner) med dørene lukket.
I sammenfoldet posisjon tåler
seteryggen en maksimumsvekt på
50 kg.
For å sette seteputen tilbake på plass,
reis seteryggen til setet låses i normal
sitteposisjon.

67
ERGONOMI o
g KOMFOR
T
33


Seter

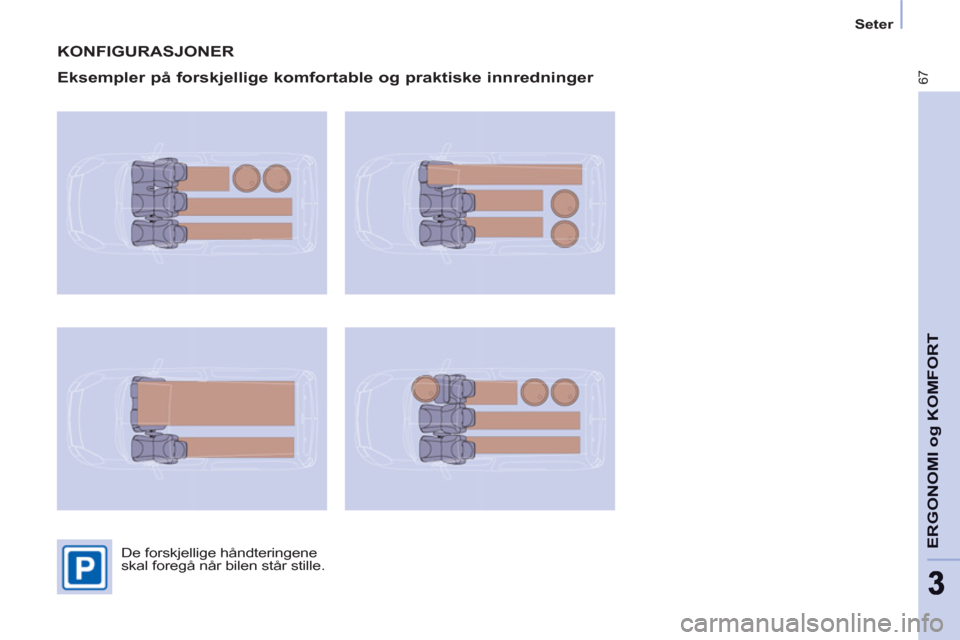

KONFIGURASJONER

Eksempler på forskjellige komfortable og praktiske innredninger

De forskjellige håndteringene
skal foregå når bilen står stille.

68


Livet i kupéen

INNREDNINGER FORAN

1. Nedre hanskerom

Dette hanskerommet kan være med
eller uten lokk.


Øvre oppbevaringsrom

Det er plassert på dashbordet, bak
rattet.
Et innfelling gjør det lettere å åpne
lokket. Følg lokkets bevegelse til det
stopper.
For å lukke lokket, følg det ned med
hånden og trykk lett på midten.
Eventuell søling av en hvilken som
helst fl ytende væske, kan medføre
risiko for kortslutning og utgjør dermed
en brannfare.


3. Oppbevaringsrom på siden

4. Krok til veske

Heng bare myke og ikke for tunge
vesker på denne kroken.


2. Oppbevaringsboks og
flaskeholder (1,5 L)

69
ERGONOMI o
g KOMFOR
T
33

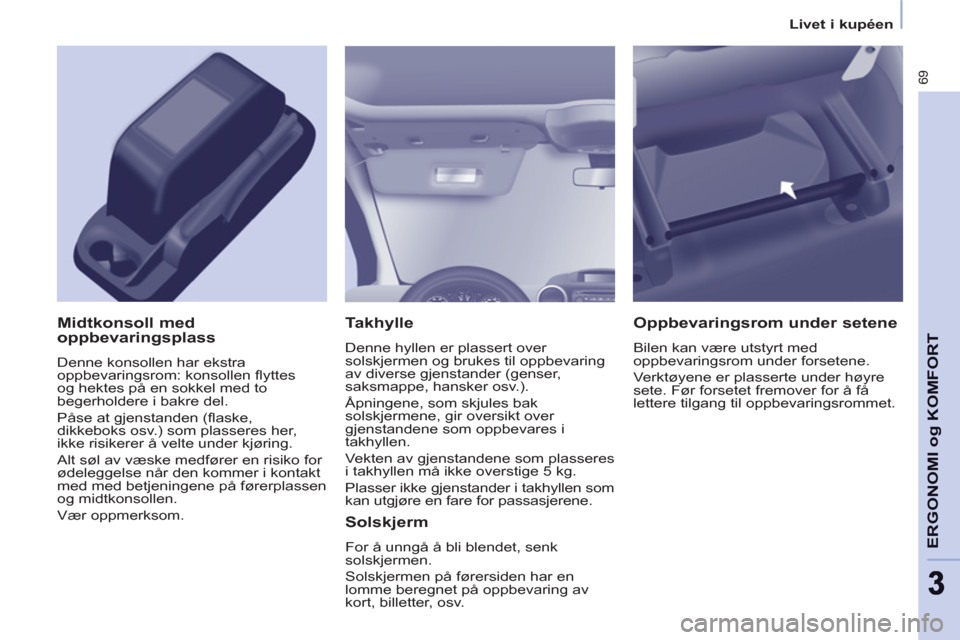

Livet i kupéen



Takhylle

Denne hyllen er plassert over
solskjermen og brukes til oppbevaring
av diverse gjenstander (genser,
saksmappe, hansker osv.).
Åpningene, som skjules bak
solskjermene, gir oversikt over
gjenstandene som oppbevares i
takhyllen.
Vekten av gjenstandene som plasseres
i takhyllen må ikke overstige 5 kg.
Plasser ikke gjenstander i takhyllen som
kan utgjøre en fare for passasjerene.


Midtkonsoll med
oppbevaringsplass
Denne konsollen har ekstra
oppbevaringsrom: konsollen fl yttes
og hektes på en sokkel med to
begerholdere i bakre del.
Påse at gjenstanden (fl aske,
dikkeboks osv.) som plasseres her,
ikke risikerer å velte under kjøring.
Alt søl av væske medfører en risiko for
ødeleggelse når den kommer i kontakt
med med betjeningene på førerplassen
og midtkonsollen.
Vær oppmerksom.


Solskjerm

For å unngå å bli blendet, senk
solskjermen.
Solskjermen på førersiden har en
lomme beregnet på oppbevaring av
kort, billetter, osv.


Oppbevaringsrom under setene

Bilen kan være utstyrt med
oppbevaringsrom under forsetene.
Verktøyene er plasserte under høyre
sete. Før forsetet fremover for å få
lettere tilgang til oppbevaringsrommet.

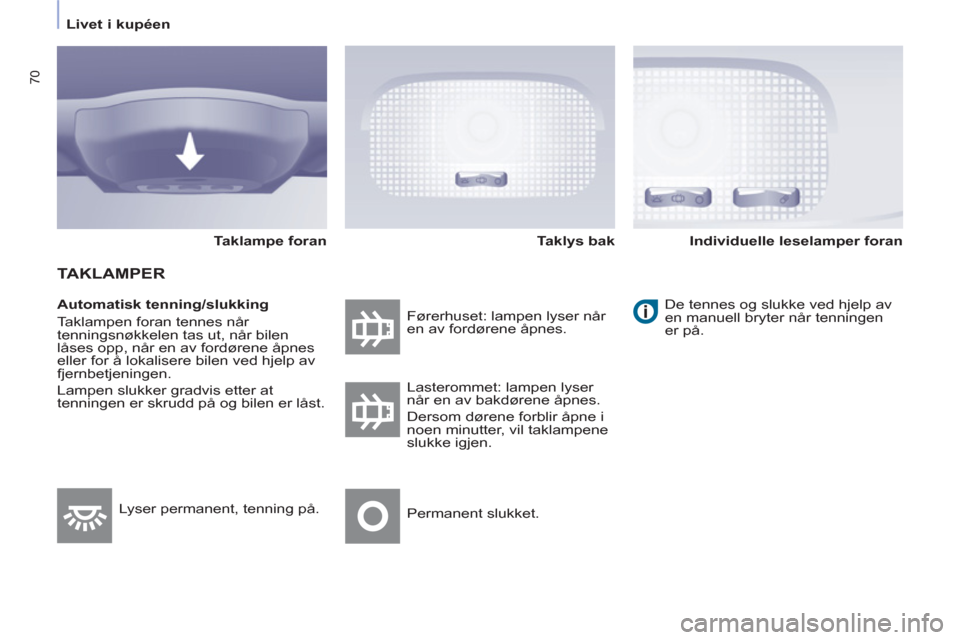

70


Livet i kupéen


Automatisk tenning/slukking
Taklampen foran tennes når
tenningsnøkkelen tas ut, når bilen
låses opp, når en av fordørene åpnes
eller for å lokalisere bilen ved hjelp av
fjernbetjeningen.
Lampen slukker gradvis etter at
tenningen er skrudd på og bilen er låst. Førerhuset: lampen lyser når
en av fordørene åpnes. De tennes og slukke ved hjelp av
en manuell bryter når tenningen
er på.

Lasterommet: lampen lyser
når en av bakdørene åpnes.
Dersom dørene forblir åpne i
noen minutter, vil taklampene
slukke igjen.
Permanent slukket. Lyser permanent, tenning på.
Taklampe foran
TAKLAMPER


Taklys bak
Individuelle leselamper foran
