2011 Peugeot Partner Brukerhåndbok (in Norwegian)

127
SM
ÅREPARASJONER
7


Tauing av bilen



Uten løft av hjulene
(alle fire hjul på bakken)
Bruk alltid en slepestang.

FÅ BILEN TAUET
Forfra



- hekt av dekslet ved å trykke i
nedkant,

- skru den avtagbare tauekroken
helt inn.



Bakfra



- hekt av dekslet ved hjelp av en
mynt eller den fl ate delen av
slepekroken,

- skru den avtagbare tauekroken helt
inn.

Under tauing med motoren av,
virker ikke servobremsen eller
servostyringen.


Tauing med løftede hjul
(kun to hjul på bakken)
Det anbefales å taue bilen ved hjelp av
en spesiell løfteanordning for hjulene. Tauekroken fi nner du i verktøyetuiet
som er plassert under høyre sete.

Biler med mekanisk girkasse
(dieselmodeller)
For biler som er utstyrt med mekanisk
girkasse, må girspaken stå i fri.
Dersom dette ikke overholdes, risikerer
man skader på visse elementer i
bremseanlegget og at servobremsen
ikke virker når bilen på nytt skal startes
opp.

128

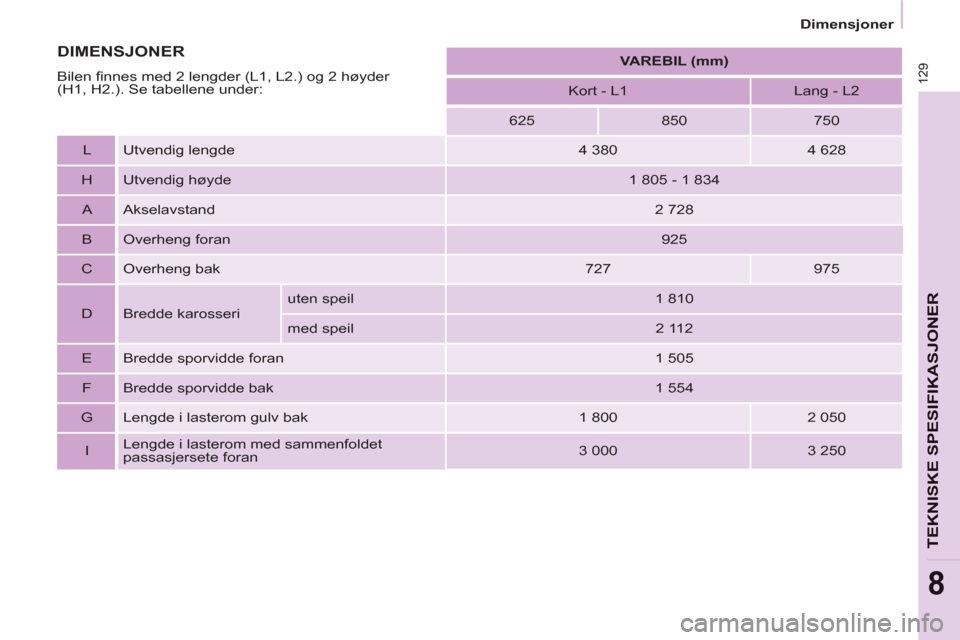

Dimensjoner

129
TEKNISKE SPESIFIKASJONER
8




VAREBIL (mm)



Kort - L1
Lang - L2

625
850
750

L Utvendig lengde
4 380
4 628

H Utvendig høyde
1 805 - 1 834

A Akselavstand
2 728

B Overheng foran
925

C Overheng bak
727
975

D Bredde karosseri uten speil
1 810
med speil
2 112

E Bredde sporvidde foran
1 505

F Bredde sporvidde bak
1 554

G Lengde i lasterom gulv bak
1 800
2 050

I Lengde i lasterom med sammenfoldet
passasjersete foran
3 000
3 250 DIMENSJONER DIMENSJONER

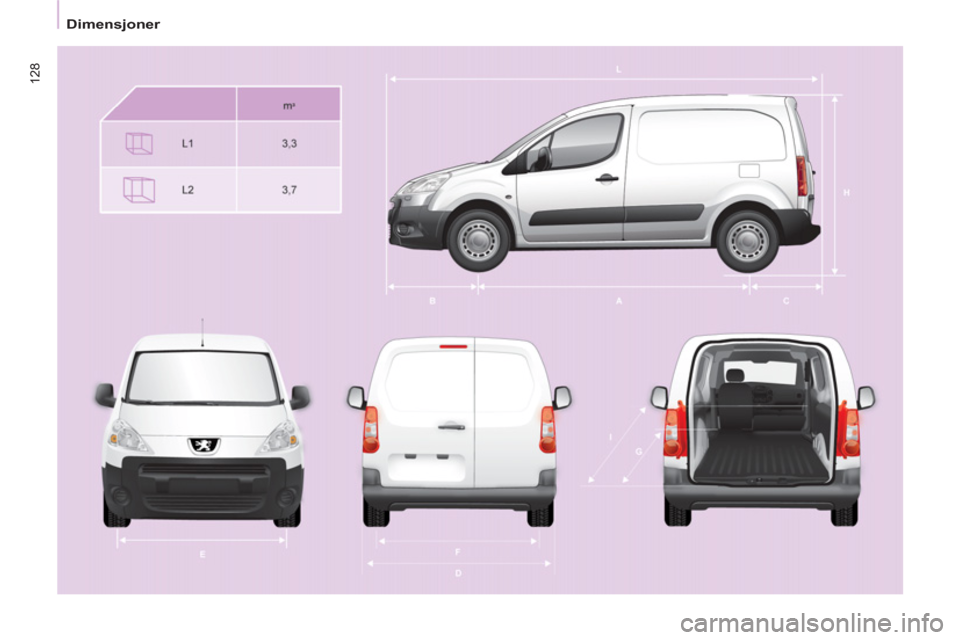

Bilen fi nnes med 2 lengder (L1, L2.) og 2 høyder
(H1, H2.). Se tabellene under:

Dimensjoner

130



BAKDØRER (mm)



L1
- 625
L1 - 850
L2

M Maks. terskel med dekk 195/65 R15
584
609
612









Klappdører
Luke

Liten
Stor






N Nyttehøyde ved åpning (under karosseri)
1 148
1 313

O Bredde
495
543
1 582 Dimensjoner

131
TEKNISKE SPESIFIKASJONER
8

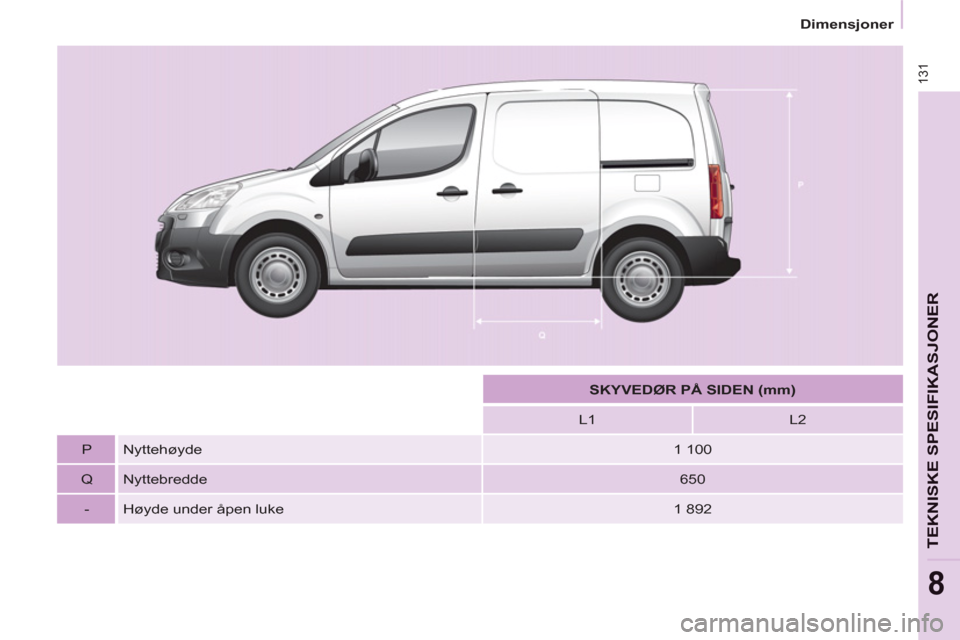

SKYVEDØR PÅ SIDEN (mm)



L1
L2

P
Nyttehøyde
1 100

Q
Nyttebredde
650

-
Høyde under åpen luke
1 892 Dimensjoner

132





FLATVOGN MED KABIN (mm)



L Utvendig lengde
4 237

H Utvendig høyde
1 821 - 1 822

A Akselavstand
2 728

B Overheng foran
925

C Overheng bak
584

D Bredde karosseri (uten speil)
1 810

E Bredde sporvidde foran
1 505

F Bredde sporvidde bak
1 554 Dimensjoner

133
TEKNISKE SPESIFIKASJONER
8
Ve k t
VEKT OG TILHENGERVEKTER (KG)

Generelt
Vogntogvektene og tilhengervektene
som oppgis gjelder for kjøring i en
høyde på maks. 1 000 meter over
havet. Den oppgitte tilhengervekten må
reduseres med 10 % for hver ekstra
1 000 meter.
I Norge, skal en bil som trekker en
tilhenger ikke overskride en hastighet
på 80 km/t.
Tilhengervekt med brems med
vektoverføring, kan økes på den
betingelse at tilsvarende vekt
fjernes fra bilen, slik at den totale
vogntogvekten ikke overskrides.
Vær oppmerksom på at kjøring med
tilhenger når trekkbilen har liten last,
kan forringe bilens kjøreegenskaper. Høye utvendige temperaturer kan føre
til at bilens ytelser nedsettes, dette
for å beskytte motoren. Dersom den
utvendige temperaturen er over 37 °C,
reduser tilhengevekten.
Vekt kjøreklar stand (MOM) tilsvarer
egenvekt + fører (75 kg) + 90 % full
tank. For ytterligere informasjon, se i
vognkortet.
Det er pålagt å overholde lovgivningen
som gjelder for tilhengervekt i det
enkelte land. For å bli kjent med
bilens trekkapasitet og total tillatt
vogntogvekt, kontakt PEUGEOT-
forhandlernett.

134


Identifikasjonselementer


IDENTIFIKASJONSELEMENTER


A. Typeplate
C. Dekk og lakkreferanse
B. Serienummer
Den er plassert på motorfestet, på
høyre side.
1 - VF Nummer i serienummer type.
2 - Totalvekt (MTAC).
3 - Total rullevekt (MTRA).
4.1 - Maks. belastning på foraksel.
4.2 - Maks. belastning på bakaksel. Det er inngravert på høyre hjulhus
foran. Etiketten C
som står oppført på
fordøren, gir følgende opplysninger:


- dimensjoner for felger og dekk,

- dekktyper som er godkjent av
fabrikanten,

- dekktrykk. (Dekktrykket skal alltid
kontrolleres på kalde dekk, minst
én gang i måneden),

- fargekode lakk.
