BRZA POMOĆ



Zamjena žarulje


Prednja svjetla

Otvorite poklopac motora. Za pristup
žaruljama, provucite ruku iza optičkog
sklopa.
Skinite zaštitne poklopce kako biste mogli
dohvatiti žarulje.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
ZAMJENA ŽARULJE

Tipovi žarulja

Vaše vozilo opremljeno je raznim vrstama
žarulja.
Kad ih treba zamijeniti:


1.
Tip A
Potpuno staklena žarulja: lagano je
povucite, žarulja je samo utaknuta.

2.
Tip B
Žarulja bajonetnog spoja: žarulju
pritisnite i okrenite je u smjeru suprotnom
od kazaljki na satu.

3.
Tip C
Cilindrična žarulja: razmaknite kontakte.

4.
Tip D - E
Halogena žarulja: izvadite oprugu za
blokiranje iz njenog ležišta.

Pranje pod visokim tlakom
Prilikom pranja tvrdokornih mrlja, mlaz se ne
smije dulje usmjeravati na farove i svjetla,
kao ni po njihovom obodu, kako se ne bi
oštetio njihov lak i brtva.

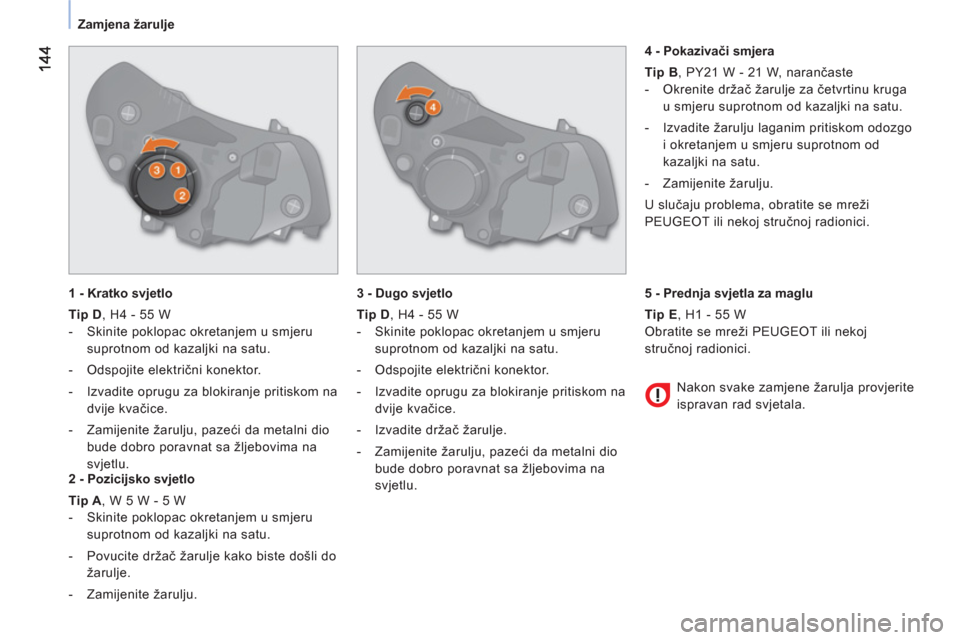

Zamjena žarulje


1 - Kratko svjetlo

Tip D
, H4 - 55 W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Odspojite električni konektor.

- Izvadite oprugu za blokiranje pritiskom na
dvije kvačice.

- Zamijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.


2 - Pozicijsko svjetlo

Tip A
, W 5 W - 5 W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Povucite držač žarulje kako biste došli do
žarulje.

- Zamijenite žarulju.

3 - Dugo svjetlo

Tip D
, H4 - 55 W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Odspojite električni konektor.

- Izvadite oprugu za blokiranje pritiskom na
dvije kvačice.

- Izvadite držač žarulje.

- Zamijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.

4 - Pokazivači smjera

Tip B
, PY21 W - 21 W, narančaste


- Okrenite držač žarulje za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu.

- Izvadite žarulju laganim pritiskom odozgo
i okretanjem u smjeru suprotnom od
kazaljki na satu.

- Zamijenite žarulju.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

Nakon svake zamjene žarulja provjerite
ispravan rad svjetala.

5 - Prednja svjetla za maglu

Tip E
, H1 - 55 W
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

14
5
7
BRZA POMOĆ



Zamjena žarulje


Prednje i stražnje stropno svjetlo


Tip C
, 12 V 10 W - 10 W


- Stropno svjetlo oslobodite pomoću
odvijača.

- Skinite poklopac da dođete do žarulje.

- Izvadite žarulju razmicanjem dvaju
kontakata.

- Provjerite da je nova žarulja dobro
blokirana između dva kontakta.

- Zatvorite zaštitni poklopac.

- Stropno svjetlo učvrstite u njegovo ležište
i provjerite da je dobro uglavljeno.



Bočni pokazivač smjera


Tip A
, WY5W - 5W narančaste boje


- Gurnite pokazivač smjera prema natrag i
izvadite ga.

- Pridržavajte konektor, a držač žarulje
okrenite ulijevo za četvrtinu kruga.

- Žarulju okrenite ulijevo za četvrtinu
kruga.

- Izvadite žarulju i zamijenite je.

- Pri postavljanju, pokazivač smjera prvo
umetnite prema natrag, zatim ga gurnite
prema naprijed.

14
6


Zamjena žarulje



Stražnja svjetla



- Utvrdite koja je žarulja neispravna i
otvorite otvorite stražnja vrata.

- Odvrnite dva vijka odvijačem koji se
nalazi u torbi s alatom (iza vozačevog
sjedala) i izvadite držač žarulje.

- Oslobodite blok.

- Odspojite električni konektor.

- Razmaknite jezičce i izvadite nosač.

- Zamijenite žarulju.


Svjetla registarske pločice


Tip A,
C 5 W - 5 W


- Prozirni poklopac otkvačite odvijačem koji
se nalazi u torbi s alatom (iza vozačevog
sjedala) i izvadite držač žarulje.

- Žarulju možete zamijeniti nakon što
razmaknete dva kontakta.

- Provjerite da je nova žarulja dobro
blokirana između dva kontakta.

- Prozirnu plastiku postavite na njeno
mjesto i pritisnite je odozgo.
Više podataka o žaruljama možete naći u
tablici "Tipovi žarulja".



1.
Stop svjetla
Tip B,
P21 W - 21 W

2.
Pokazivači smjera
Tip B,
PY 21 W - 21 W, narančaste

3.
Svjetla za vožnju natrag
Tip B,
P 21 W - 21 W

4.
Pozicijska svjetla

/svjetla za maglu
Tip B,
P4/21 W - 4 W/21 W

Na stražnjim krilnim vratima
Na poklopcu prtljažnika

14
7
7
BRZA POMOĆ



Zamjena žarulje


Tr eće stop svjetlo


Na stražnjim krilnim vratima


Tip B
, W 5 W - 5 W (4 žarulje)


- Otkvačite prozirni poklopac odvijačem
koji se nalazi u priručnom alatu.

- Odspojite električni konektor.

- Stisnite dva jezičca i izvadite držač
žarulja.

- Izvadite neispravnu žarulju.

- Postavite novu žarulju.

Na poklopcu prtljažnika

Tip B,
W5W - 5W (5 žarulja)


- Otvorite poklopac prtljažnika.

- Izvadite dva vijka za pridržavanje
poklopca, zatim skinite poklopac.

- Stisnite dva jezičca i izvadite držač
žarulja.

- Izvadite neispravnu žarulju.

- Postavite novu žarulju.


U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

14
8


Zamjena metlice brisača



ZAMJENA METLICE BRISAČA

Zamjena metlice prednjeg ili stražnjeg
brisača

Upute za izvlačenje metlice:
Podignite krak brisača A
.
Metlicu B
okrenite za 90° oko osovine C
na
završnom dijelu kraka.
Izvucite osovinu metlice C
. Upute za umetanje metlice:
Osovinu C
umetnite u rupu u srednjem dijelu
metlice B
.
Krak s novom metlicom spustite na staklo.

14
9
7
BRZA POMOĆ
Zamjena osigurača
ZAMJENA OSIGURAČA

Jedno kućište osigurača smješteno je u
armaturnoj ploči na strani vozača, a drugo u
prostoru motora.

Vađenje i stavljanje osigurača

Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
navedeni su na kućištu osigurača.
Za vađenje osigurača iz njegovog ležišta
uvijek upotrijebite posebnu štipaljku.
Provjerite stanje njegove metalne niti.

Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti
(iste boje).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Pristup osiguračima u armaturnoj ploči


- Izvadite 2 vijka pomoću kontakt ključa i
zakrenite kućište.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije isporučio
ni preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, posebno ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.

A.
Ispravan.

B.
Pregorio.

C.
Štipaljka.


Pristup osiguračima u prostoru motora


- Za pristup osiguračima u prostoru
motora, skinite konektor prednjeg
lijevog svjetla i otkvač
ite poklopac
kućišta.

150


Zamjena osigurača



Tablica osigurača u armaturnoj ploči
na strani vozača


Oznaka


Jakost


Namjena


F12
7,5 A Napajanje desnog kratkog svjetla.

F13
7,5 A Napajanje lijevog kratkog svjetla - korektor farova.

F31
5 A Prekidač napajanja računala motora.

F32
7,5 A Prednje svjetlo - prednje stropno svjetlo - stražnje stropno svjetlo.

F36
10 A Autoradio - priprema za mobitel - upravljačka ploča klima
uređaja - dijagnostička utičnica EOBD.

F37
5 A Stop svjetla - ploča s instrumentima.

F38
20 A Zaključavanje vrata.

F43
15 A Pumpa za pranje stakla.

F47
20 A Napajanje motora podizača prozora vozača.

F48
20 A Napajanje motora podizača prozora suvozača.

F49
5 A Računalo pomoći pri parkiranju - prekidač stražnjih svjetala -
vanjski električni retrovizori - računalo volumetrijskog alarma.

F50
7,5 A Računalo zračnih jastuka.

F51 7,
5 A Prekidač na papučici kočnica - prekidač na papučici spojke -
sklopka vanjskih električnih retrovizora - centrala sustava
Bluetooth.

F53
5 A Ploča s instrumentima - stražnja svjetla za maglu.
