9INFORMAZIONI PRATICHE
143

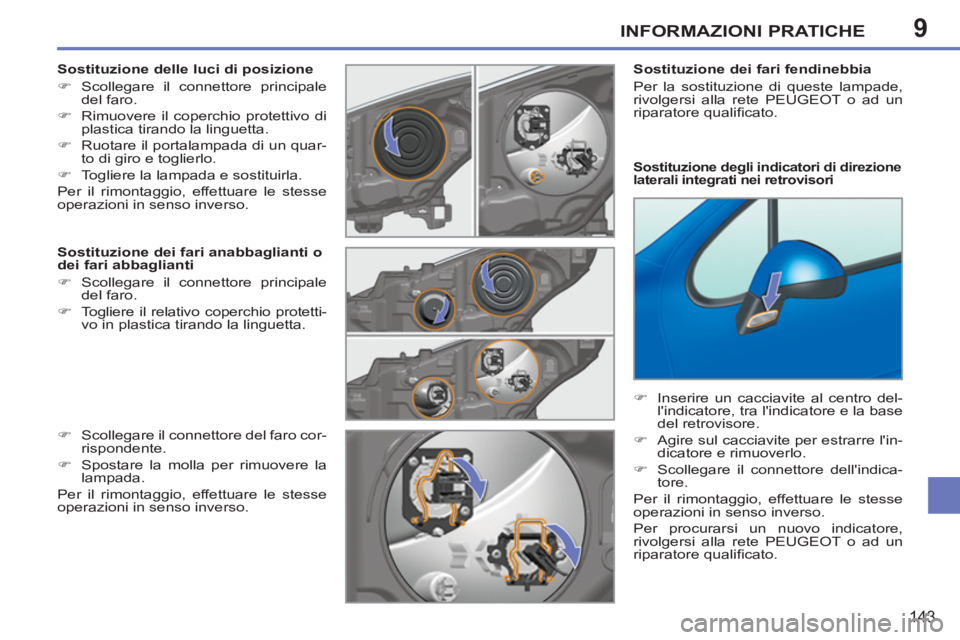

Sostituzione delle luci di posizione


)
Scollegare il connettore principale
del faro.

)
Rimuovere il coperchio protettivo di
plastica tirando la linguetta.

)
Ruotare il portalampada di un quar-
to di giro e toglierlo.

)
Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.

Sostituzione dei fari anabbaglianti o
dei fari abbaglianti


)
Scollegare il connettore principale
del faro.

)
Togliere il relativo coperchio protetti-
vo in plastica tirando la linguetta.

)
Scollegare il connettore del faro cor-
rispondente.

)
Spostare la molla per rimuovere la
lampada.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione dei fari fendinebbia
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.


Sostituzione degli indicatori di direzione
laterali integrati nei retrovisori


)
Inserire un cacciavite al centro del-
l'indicatore, tra l'indicatore e la base
del retrovisore.

)
Agire sul cacciavite per estrarre l'in-
dicatore e rimuoverlo.

)
Scollegare il connettore dell'indica-
tore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo indicatore,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.

9
i
INFORMAZIONI PRATICHE
144

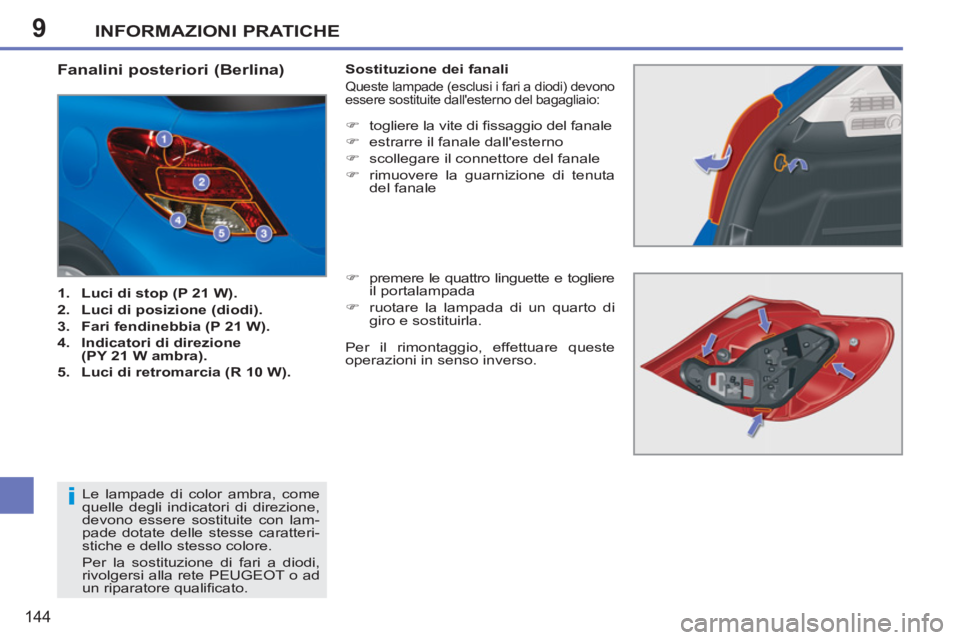

Fanalini posteriori (Berlina)



1.
Luci di stop (P 21 W).


2.
Luci di posizione (diodi).


3.
Fari fendinebbia (P 21 W).


4.
Indicatori di direzione
(PY 21 W ambra).


5.
Luci di retromarcia (R 10 W).


Sostituzione dei fanali

Queste lampade (esclusi i fari a diodi) devono
essere sostituite dall'esterno del bagagliaio:


)
togliere la vite di fi ssaggio del fanale

)
estrarre il fanale dall'esterno

)
scollegare il connettore del fanale

)
rimuovere la guarnizione di tenuta
del fanale

)
premere le quattro linguette e togliere
il portalampada

)
ruotare la lampada di un quarto di
giro e sostituirla.


Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade dotate delle stesse caratteri-
stiche e dello stesso colore.
Per la sostituzione di fari a diodi,
rivolgersi alla rete PEUGEOT o ad
un riparatore qualifi cato.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.

9
!
INFORMAZIONI PRATICHE
145

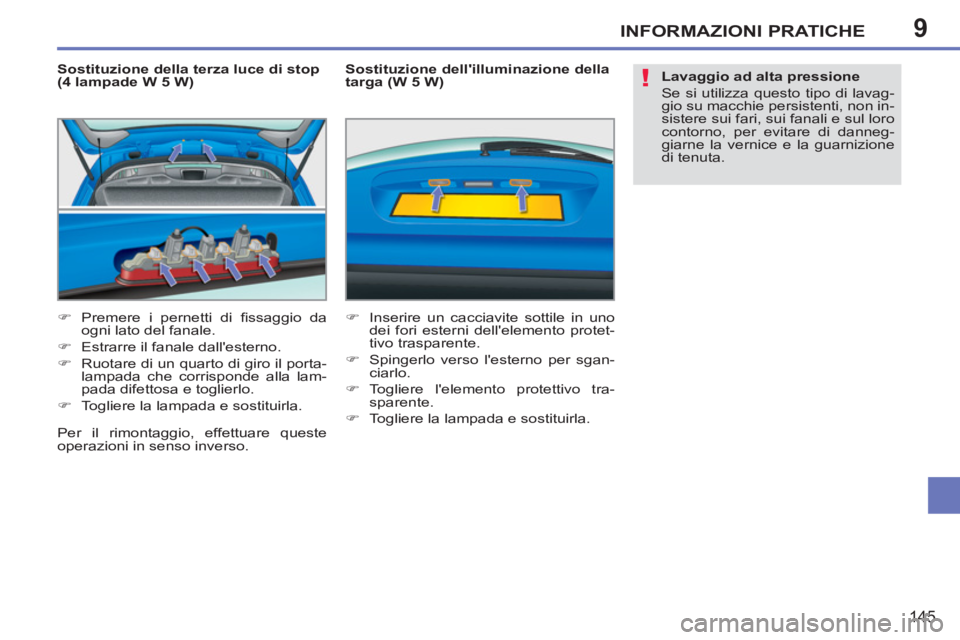

Sostituzione della terza luce di stop
(4 lampade W 5 W)


)
Premere i pernetti di fi ssaggio da
ogni lato del fanale.

)
Estrarre il fanale dall'esterno.

)
Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa e toglierlo.

)
Togliere la lampada e sostituirla.


Sostituzione dell'illuminazione della
targa (W 5 W)


)
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

)
Spingerlo verso l'esterno per sgan-
ciarlo.

)
Togliere l'elemento protettivo tra-
sparente.

)
Togliere la lampada e sostituirla.


Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Lavaggio ad alta pressione

Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

9
i
INFORMAZIONI PRATICHE
146

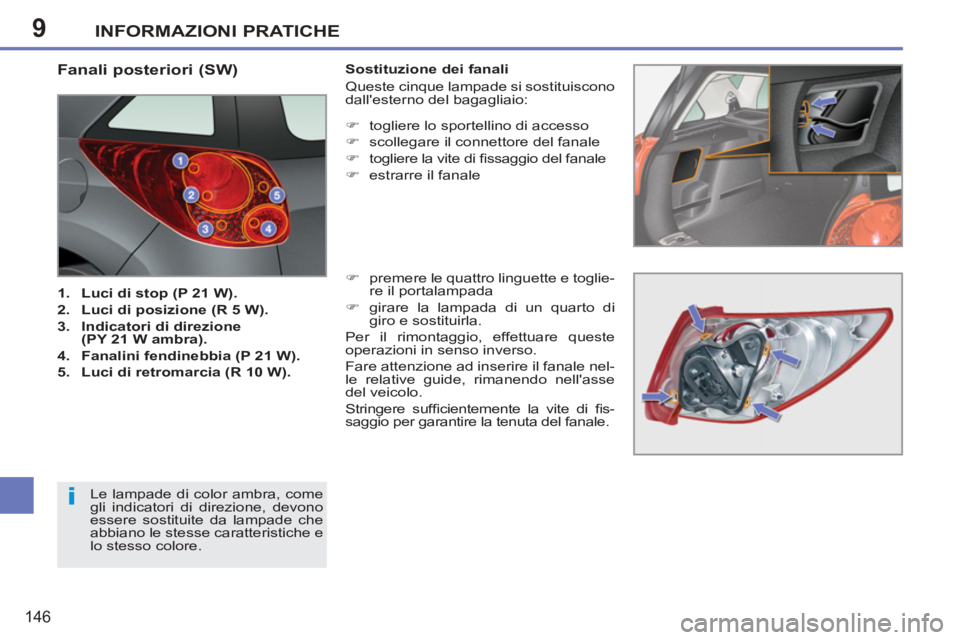

Fanali posteriori (SW)



1.
Luci di stop (P 21 W).


2.
Luci di posizione (R 5 W).


3.
Indicatori di direzione
(PY 21 W ambra).


4.
Fanalini fendinebbia (P 21 W).


5.
Luci di retromarcia (R 10 W).


Sostituzione dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:


)
togliere lo sportellino di accesso

)
scollegare il connettore del fanale

)
togliere la vite di fi ssaggio del fanale

)
estrarre il fanale

)
premere le quattro linguette e toglie-
re il portalampada

)
girare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Fare attenzione ad inserire il fanale nel-
le relative guide, rimanendo nell'asse
del veicolo.
Stringere suffi cientemente la vite di fi s-
saggio per garantire la tenuta del fanale.
Le lampade di color ambra, come
gli indicatori di direzione, devono
essere sostituite da lampade che
abbiano le stesse caratteristiche e
lo stesso colore.

9
!
INFORMAZIONI PRATICHE
147

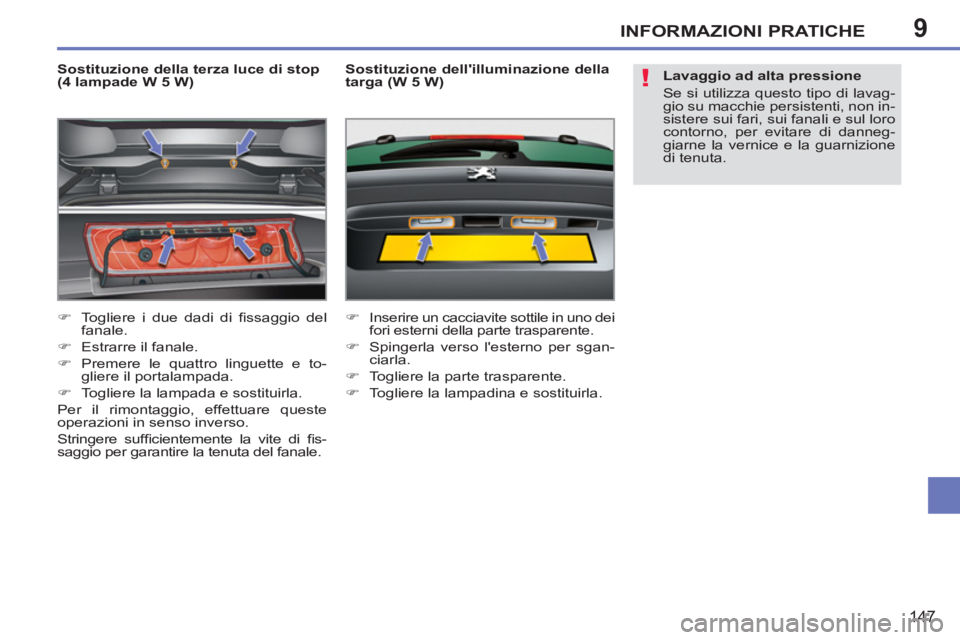

Sostituzione della terza luce di stop
(4 lampade W 5 W)


)
Togliere i due dadi di fi ssaggio del
fanale.

)
Estrarre il fanale.

)
Premere le quattro linguette e to-
gliere il portalampada.

)
Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Stringere suffi cientemente la vite di fi s-
saggio per garantire la tenuta del fanale.
Sostituzione dell'illuminazione della
targa (W 5 W)


)
Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente.

)
Spingerla verso l'esterno per sgan-
ciarla.

)
Togliere la parte trasparente.

)
Togliere la lampadina e sostituirla.

Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

9
!
i
INFORMAZIONI PRATICHE
148
PEUGEOT declina ogni responsa-
bilità in caso di spese di riparazio-
ne o di malfunzionamenti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le indicazioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère.
Installazione di accessori elet-
trici

Il circuito elettrico del veicolo è
stato progettato per funzionare
con equipaggiamenti di serie o in
opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul vei-
colo, rivolgersi alla rete PEUGEOT
o ad un riparatore qualifi cato.

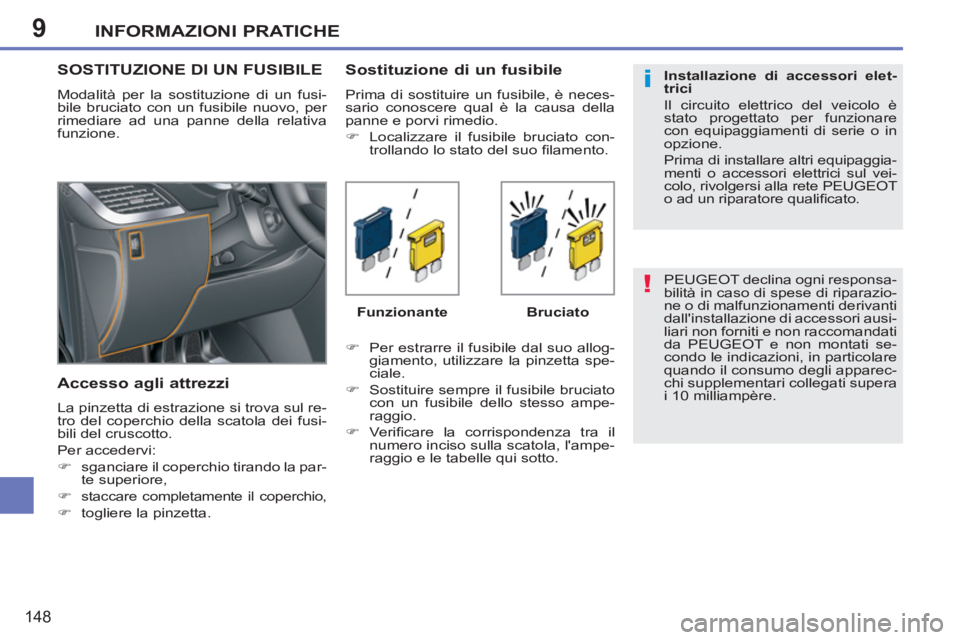

SOSTITUZIONE DI UN FUSIBILE

Modalità per la sostituzione di un fusi-
bile bruciato con un fusibile nuovo, per
rimediare ad una panne della relativa
funzione.

Accesso agli attrezzi

La pinzetta di estrazione si trova sul re-
tro del coperchio della scatola dei fusi-
bili del cruscotto.
Per accedervi:


)
sganciare il coperchio tirando la par-
te superiore,

)

staccare completamente il coperchio,

)
togliere la pinzetta.



Sostituzione di un fusibile

Prima di sostituire un fusibile, è neces-
sario conoscere qual è la causa della
panne e porvi rimedio.


)
Localizzare il fusibile bruciato con-
trollando lo stato del suo fi lamento.


)
Per estrarre il fusibile dal suo allog-
giamento, utilizzare la pinzetta spe-
ciale.

)
Sostituire sempre il fusibile bruciato
con un fusibile dello stesso ampe-
raggio.

)
Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio e le tabelle qui sotto.
Funzionante

Bruciato

9INFORMAZIONI PRATICHE
149

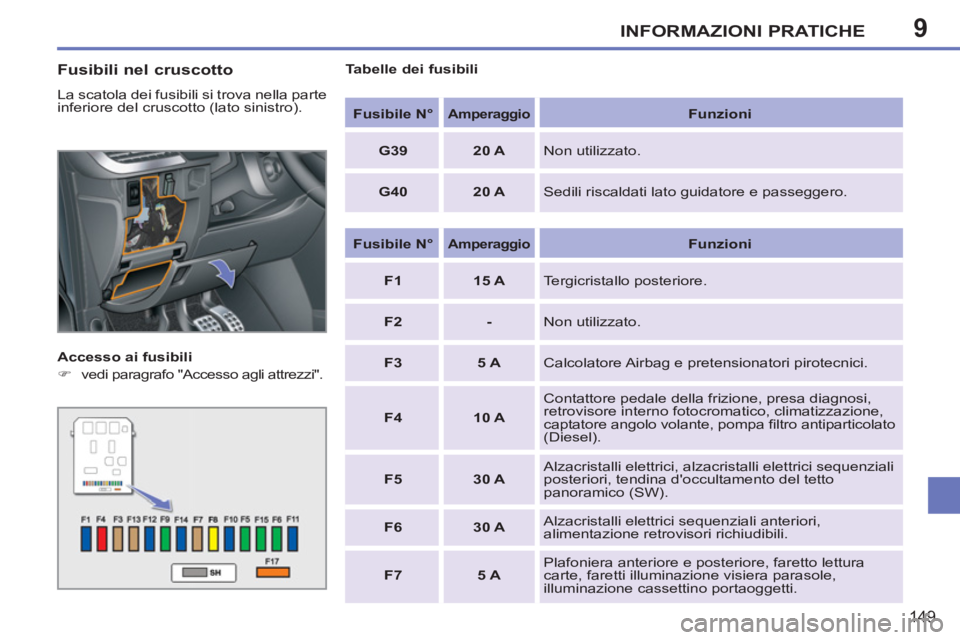

Fusibili nel cruscotto

La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).

Accesso ai fusibili


)
vedi paragrafo "Accesso agli attrezzi".

Tabelle dei fusibili


Fusibile N°





Amperaggio




Funzioni




G39



20 A

Non utilizzato.


G40



20 A

Sedili riscaldati lato guidatore e passeggero.


Fusibile N°





Amperaggio




Funzioni




F1



15 A

Tergicristallo posteriore.


F2



-

Non utilizzato.


F3



5 A

Calcolatore Airbag e pretensionatori pirotecnici.


F4



10 A

Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
captatore angolo volante, pompa fi ltro antiparticolato
(Diesel).


F5



30 A

Alzacristalli elettrici, alzacristalli elettrici sequenziali
posteriori, tendina d'occultamento del tetto
panoramico (SW).


F6



30 A

Alzacristalli elettrici sequenziali anteriori,
alimentazione retrovisori richiudibili.


F7



5 A

Plafoniera anteriore e posteriore, faretto lettura
carte, faretti illuminazione visiera parasole,
illuminazione cassettino portaoggetti.

9INFORMAZIONI PRATICHE
150

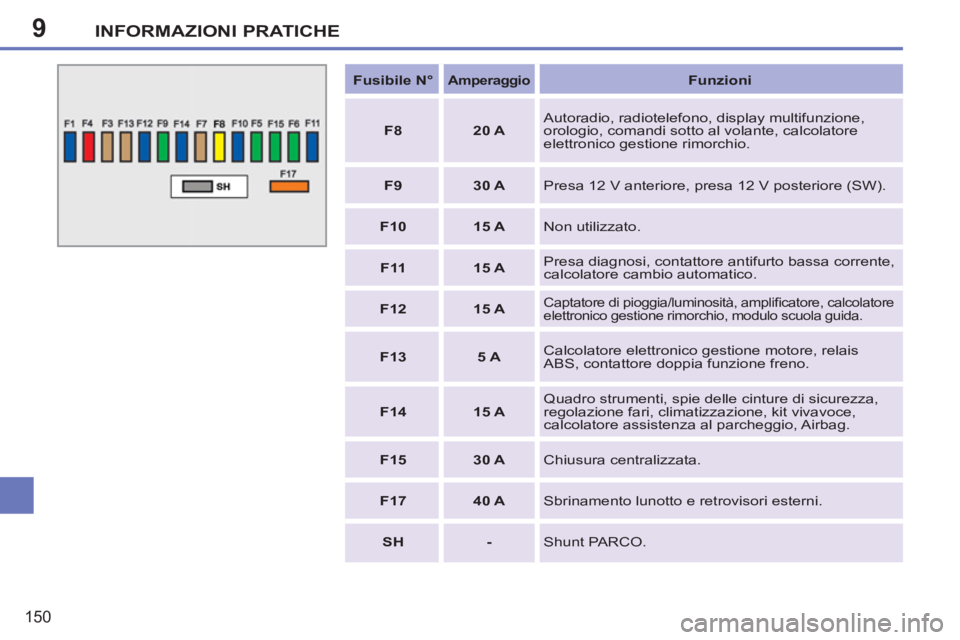

Fusibile N°




Amperaggio




Funzioni




F8



20 A

Autoradio, radiotelefono, display multifunzione,
orologio, comandi sotto al volante, calcolatore
elettronico gestione rimorchio.


F9



30 A

Presa 12 V anteriore, presa 12 V posteriore (SW).


F10



15 A

Non utilizzato.


F11



15 A

Presa diagnosi, contattore antifurto bassa corrente,
calcolatore cambio automatico.


F12



15 A



Captatore di pioggia/luminosità, amplifi catore, calcolatore
elettronico gestione rimorchio, modulo scuola guida.


F13



5 A

Calcolatore elettronico gestione motore, relais
ABS, contattore doppia funzione freno.


F14



15 A

Quadro strumenti, spie delle cinture di sicurezza,
regolazione fari, climatizzazione, kit vivavoce,
calcolatore assistenza al parcheggio, Airbag.


F15



30 A

Chiusura centralizzata.


F17



40 A

Sbrinamento lunotto e retrovisori esterni.


SH



-

Shunt PARCO.
