❒vypněte levé směrové světlo;
❒Otočením klíčku zapalování do polohy STOP.
POZOR
Jestliže po nárazu ucítíte zápach paliva
nebo zjistíte únik
paliva z palivové
soustavy, systém nezapínejte: hrozí nebezpečí
požáru.
VNITŘNÍ VÝBAVAODKLÁDACÍ SKŘÍŇKA NA STRANĚ
SPOLUCESTUJÍCÍHO
Skříňka se otevře zatažením za madlo A obr. 48. Při
otevření se rozsvítí svítidlo ve skříňce.
POZOR
Za jízdy nenechávejte skříňku otevřenou:
v případě nehody
by mohla zranit
cestujícího.
obr. 48
L0F0057
63SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PROUDOVÁ ZÁSUVKA
Je umístěna na středovém tunelu obr. 49 vedle
parkovací brzdy. Je pod napětím pouze s klíčkem
zapalování v poloze MAR.
UPOZORNĚNÍ Nepoškozujte zásuvku nevhodnými
kolíky.POPELNÍK
Tvoří jej plastová nádobka s otevíráním pomocí
pružiny. Nádobku je nutno umístit do prolisů na
sklenice/plechovky na středovém tunelu obr. 50.
UPOZORNĚNÍ Nepoužívejte popelník jako koš na
papír, mohlo by dojít ke vznícení způsobenému
nedopalky cigaret.
UPOZORNĚNÍ Nepoškozujte zásuvku nevhodnými
kolíky.
obr. 49
L0F0076
obr. 50
L0F0056
64
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SLUNEČNÍ CLONY
Nacházejí se napravo a nalevo od vnitřního zpětného
zrcátka. Sluneční clony lze nastavit čelně i stranou.
Na zadní straně sluneční clony řidiče a
spolucestujícího se nachází kosmetické zrcátko.
Zrcátko na straně řidiče se zpřístupní odsunutím
posuvného krytu A obr. 51.HASICÍ PŘÍSTROJ
(u příslušné verze vozidla)
Je uložen pod předním sedadlem na straně
spolucestujícího nebo u některých verzí v kontejneru
na pravé straně zavazadlového prostoru.
obr. 51
L0F0055
65SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

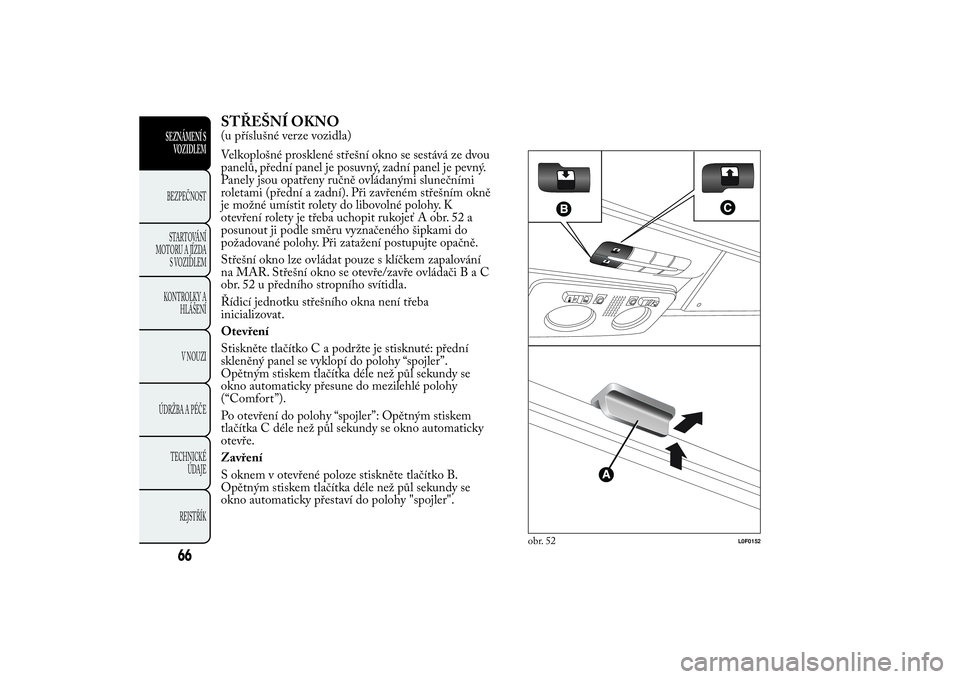

STŘEŠNÍ OKNO(u příslušné verze vozidla)
Velkoplošné prosklené střešní okno se sestává ze dvou
panelů, přední panel je posuvný, zadní panel je pevný.
Panely jsou opatřeny ručně ovládanými slunečními
roletami (přední a zadní). Při zavřeném střešním okně
je možné umístit rolety do libovolné polohy. K
otevření rolety je třeba uchopit rukojeť A obr. 52 a
posunout ji podle směru vyznačeného šipkami do
požadované polohy. Při zatažení postupujte opačně.
Střešní okno lze ovládat pouze s klíčkem zapalování
na MAR. Střešní okno se otevře/zavře ovládačiBaC
obr. 52 u předního stropního svítidla.
Řídicí jednotku střešního okna není třeba
inicializovat.
Otevření
Stiskněte tlačítko C a podržte je stisknuté: přední
skleněný panel se vyklopí do polohy “spojler”.
Opětným stiskem tlačítka déle než půl sekundy se
okno automaticky přesune do mezilehlé polohy
(“Comfort”).
Po otevření do polohy “spojler”: Opětným stiskem
tlačítka C déle než půl sekundy se okno automaticky
otevře.
Zavření
S oknem v otevřené poloze stiskněte tlačítko B.
Opětným stiskem tlačítka déle než půl sekundy se
okno automaticky přestaví do polohy "spojler".
obr. 52
L0F0152
66
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Pokud je namontovaný střešní nosič,
doporučujeme otevírat střešní okno pouze
do polohy “spojler”. Je-li na střeše sníh nebo
led, neotevírejte střešní okno: riziko poškození.
POZOR
Při opuštění vozidla vyjměte klíček ze
zapalování,
aby nevhodnou manipulací s
otevřeným střešním oknem nemohlo dojít k
ohrožení osob, které zůstanou ve vozidle.
Nevhodná manipulace se střešním oknem může
být nebezpečná. Než začnete se střešním oknem
manipulovat a při manipulaci s ním prověřte,
zda nejsou cestující vystaveni nebezpečí úrazu, k
němuž by mohlo dojít při otevírání střešního okna
nebo by ho mohly způsobit předměty, jež se
zachytily do otevíraného okna nebo do nichž by
okno narazilo.
OCHRANA PROTI SKŘÍPNUTÍ
U příslušné verze vozidla je střešní okno je vybaveno
bezpečnostním systémem proti skřípnutí, schopným
identifikovat přítomnost případné překážky v pohybu,
při zavírání skleněné části; pokud nastane takový
případ, systém přeruší a neprodleně obrátí dráhu
pohybu skla.
DVEŘECENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Se zavřenými dveřmi stiskněte tlačítko
na dálkovém
ovládání nebo do zámku ve dveřích řidiče zasuňte
kovovou vložku (nacházející se v rukojeti dálkového
ovládání) . Zamknutí dveří potvrdí rozsvícení
kontrolky LED nad tlačítkem
.
Podmínky pro zamknutí dveří:
❒všechny dveře jsou zavřené;
❒všechny dveře jsou zavřené a zavazadlový prostor je
otevřený.
Odemknutí dveří zvenku
Stiskněte tlačítko
na dálkovém ovládání nebo do
zámku ve dveřích řidiče zasuňte kovovou vložku
(nacházející se v rukojeti dálkového ovládání) .
67SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Zamknutí/odemknutí dveří zevnitř
Stiskněte tlačítko
. V tlačítku je kontrolka LED
indikující stav dveří (zamknuté nebo odemknuté
dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem
tlačítka
se centrálně odemknou všechny dveře
a kontrolka LED zhasne.
LED nesvítí: odemknuté dveře. Opětovným stiskem
tlačítkase všechny dveře centrálně zamknou.
Zamknutí dveří bude aktivováno pouze za podmínky,
že budou všechny dveře řádně zavřené.
Po zamknutí dveří dálkovým ovládáním nebo
zámkem nelze dveře odemknout tlačítkem
.
Při výpadku elektrického napájení (přerušením
pojistky, odpojením baterie, atd.) je možné dveřní
zámky ovládat ručně.
UPOZORNĚNÍ Po centrálním zamknutí lze
zatažením za vnitřní kliku dveří na straně
spolucestujícího odemknout jen tyto dveře (LED
zůstane svítit). Zatažením za vnitřní kliku dveří
u řidiče se centrálně odemknou všechny dveře vozidla.
UPOZORNĚNÍ Po zapnutí dětské pojistky se
nedají zadní dveře zevnitř otevřít (viz níže).DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření zadních dveří
zevnitř.
Pojistku A obr. 53 lze zapnout pouze s otevřenými
dveřmi:
❒poloha 1 - dětská pojistka je zapnuta (dveře jsou
zamknuté zevnitř);
❒poloha 2 - dětská pojistka je vypnuta (dveře jdou
zevnitř otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém
odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají
zadní dveře zevnitř otevřít.
POZOR
Dětskou pojistku používejte vždy, když ve
vozid
le cestují děti. Po zapnutí dětské
pojistky zkontrolujte zatažením za vnitřní kliku
dveří, zda je pojistka skutečně zapnuta.
68
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH DVEŘÍ
SPOLUCESTUJÍCÍHO A ZADNÍCH DVEŘÍ
Přední dveře na straně spolucestujícího a zadní dveře
jsou opatřeny zařízením, díky němuž je možné je
zamknout i bez proudu.
V takovém případě je třeba postupovat takto:
❒zasunout kovovou vložku klíčku zapalování do
zdířky A obr. 54 (přední dveře na straně
spolucestujícího) nebo B obr. 53 (zadní dveře);
❒otočit klíčkem doprava a současně jej vytáhnout ze
zdířky A obr. 54 nebo B obr. 53.
Zajišťovací kolík zámku je možné uvést do souladu s
ostatní soustavou (pouze po dobití baterie) takto:
❒stisknout tlačítko
na dálkovém ovládání;
❒stisknout tlačítkozamknutí/odemknutí dveří;
❒otevřít dveře klíčkem v zámku předních dveří;
❒zatáhnout za vnitřní kliku dveří.
obr. 53
L0F0080
obr. 54
L0F0215
69SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Pokud byla zapnuta dětská pojistka a dveře
byly zamknuty, jak je uvedeno výše,
zatažením za vnitřní kliku dveří se dveře
neotevřou, ale zajišťovací kolík dveří se uvede do
souladu s ostatní soustavou; dveře je pak nutno
otevřít vnější klikou. Nouzovým zamknutím se
nevyřadí funkce tlačítka centrálního
zamykání/odemykání dveří
.
UPOZORNĚNÍ Po případném odpojení baterie
nebo přerušení pojistky je nutno znovu "inicializovat"
fungování mechanismu zamykání/odemykání dveří
takto:
❒zavřete všechny dveře;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce.
ELEKTRICKÉ OVLADAČE OKENFungují s klíčkem zapalování na MAR a ještě asi tři
minuty po otevření některých předních dveří po
přetočení klíčku na STOP nebo vytažení ze skříňky
zapalování.
Ovládací tlačítka se nacházejí na osazení dveřních
panelů (u příslušné verze vozidla) (z panelu na straně
řidiče je možné ovládat všechna okna).
Systém je opatřen ochranou proti skřípnutí prstů,
který se spíná při ovládání předních oken (u příslušné
verze vozidla).
POZOR
Nepatřičné zacházení s elektrickými
ovladači
oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci s ním
prověřte, zda nejsou cestující vystaveni nebezpečí
úrazu, k němuž by mohlo dojít pohybem oken
nebo by jej mohly způsobit předměty, jež se
zachytily do otevíraného okna nebo do nichž by
okno narazilo. Při opuštění vozidla vyjměte
vždy klíček ze zapalování, aby nevhodnou
manipulací s ovládáním oken nemohlo dojít k
ohrožení osob, které zůstanou ve vozidle.
