2011 Lancia Ypsilon kontrolky

ČTĚTE V KAŽDÉM PŘÍPADĚ!ČERPÁNÍ PALIVA
Benzínové motory: do vozidla čerpejte pouze
bezolovnatý benzín s oktanovým číslem (RON)
nejméně 95 podle evropské normy EN 228.
Použití benzínů v rozporu s výše uvedenou
specifikací může způsobit rozsvícení kontrolky
EOBD a selhávání motoru.
Dieselové motory: Do vozidla čerpejte výhradně
motorovou naftu podle evropské normy EN
590. Používáním jiných produktů nebo směsí se
může nenapravitelně poškodit motor a pozbýt
platnost záruka na vozidlo.
STARTOVÁNÍ MOTORUUjistěte se, že je parkovací brzda zatažená, a
zařaďte řadicí páku do neutrálu. Sešlápněte
spojkový pedál na doraz bez uvolnění pedálu
akcelerace, otočte klíček ve spínací skříňce
zapalování na MAR a počkejte, až zhasnou
kontrolky
a
(dieselová verze): přetočte
klíček zapalování na AVV a uvolněte jej, jakmile
motor naskočí.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH
LÁTEK
S motorem v chodu se katalyzátor zahřívá na
vysoké teploty. Proto neparkujte s vozidlem na
trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo
vybaveno soustavou, která průběžně diagnostikuje
komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČEJestliže po zakoupení vozidla chcete nechat
doinstalovat zařízení, která vyžadují přívod
elektrického proudu (s rizikem postupného vybití
baterie), vyhledejte autorizovaný servis Lancia,
kde vyhodnotí celkovou spotřebu elektrického
proudu a prověří, zda elektrická soustava vozidla
snese požadovanou zátěž.
CODE card
(pro příslušné verze vozidla)
Uchovávejte kartu na bezpečném místě, ale
nikoliv ve vozidle. Doporučujeme, abyste
elektronický kód uvedený na CODE card měli
vždy u sebe.
PLÁNOVANÁ ÚDRŽBASprávná údržba umožňuje zachovat dlouhodobě
výkony vozidla, bezpečnostní a ekologické
charakteristiky jakož i nízké provozní náklady.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…naleznete důležité informace, rady a upozornění
ohledně správného používání, bezpečné jízdy a
péče o vůz. Zvláštní pozornost věnujte symbolům
(bezpečnost osob)
(ochrana životního
prostředí)
(neporušenost vozidla).

SEZNÁMENÍ S VOZIDLEM
PŘÍSTROJOVÁ DESKAPřítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.1. Nastavovací vzduchové vývody 2. Pevné vývody vzduchu na boční okna 3. Ovládací páka vnějších světel 4. Čelní airbag
řidiče 5. Ovládací páka stírače čelního a zadního skla, trip computer 6. Prostřední vývody vzduchu s nastavitelným směrem
a množstvím vzduchu 7. Přístrojová deska 8. Čelní airbag spolucestujícího 9. Skříňka v palubní desce 10. Ovládací tlačítka
11. Řadicí páka 12. Ovládače topení/ventilace/klimatizace 13. Autorádio (u příslušné verze vozidla) 14. Spínací skříňka
zapalováníobr. 1
L0F0092
5SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJEBarva podkladu přístrojů a jejich typologie závisejí na daném provedení vozidla.
Kontrolky
,
a
jsou pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici
do 6 000 otáček.
VERZE S MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) B. Multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou záložního množství
paliva E. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teplotyobr. 2
L0F0002
6
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEMA. Rychloměr (ukazatel rychlosti) B. Konfigurovatelný multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou
rezervy paliva E. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teplotyobr. 3
L0F0001
7SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

RYCHLOMĚR (UKAZATEL RYCHLOSTI)
Ukazuje jízdní rychlost vozidla (rychloměr).
OTÁČKOMĚR
Ukazuje počet otáček motoru.
DIGITÁLNÍ UKAZATEL MNOŽSTVÍ PALIVA
Ručička udává množství paliva v nádrži.
E - prázdná nádrž
F - plná nádrž
Svícením kontrolka A obr. 4 (u některých verzí spolu
s upozorněním na displeji) signalizuje, že v nádrži
zbývá5-7litrů paliva: v takovém případě doplňte
zásobu paliva co nejdříve.
Nejezděte s téměř prázdnou nádrží, případnými
výpadky dodávky paliva se může poškodit katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze
E a kontrolka A bliká, znamená to, že se v systému
vyskytla závada. V takovém případě nechejte soustavu
zkontrolovat u autorizovaného servisu Lancia.UKAZATEL TEPLOT Y CHLADICÍ
KAPALINY MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru.
C - Nízká teplota chladicí kapaliny motoru.
H - Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B obr. 4 (u některých verzí spolu
s hlášením na konfigurovatelném displeji) signalizuje
příliš vysokou teplotu chladicí kapaliny. V takovém
případě zastavte motor a obraťte se na autorizovaný
servis Lancia.
Pokud se ukazatel teploměru chladicí
kapaliny dostane do čer vené zóny, okamžitě
vypněte motor a obraťte se na autorizovaný
ser vis Lancia.
obr. 4
L0F0026
8
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

DISPLEJVozidlo lze vybavit nastavitelným multifunkčním/
multifunkčním konfigurovatelným displejem, který za
jízdy poskytuje uživateli informace podle
přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při otevření
některých dveří na displeji zobrazí na několik sekund
čas a počet ujetých km (nebo mílí)."STANDARDNÍ" ZOBRAZENÍ NA
MULTIFUNKČNÍM DISPLEJI
Na displeji se zobrazí obr. 5 následující indikace:
A
Datum
BGear Shift Indicator (ukazatel řazení rychlostních
stupňů) (u příslušné verze vozidla)C
Ukazatel funkce Start&Stop (u příslušné verze
vozidla)D
Hodiny (zobrazené vždy tzn. i s klíčkem vytaženým
ze zapalování a zavřenými dveřmi)
EPočitadlo km (počet ujetých km/mílí)FVenkovní teplotaG
Nastavení sklonu světlometů (pouze se zapnutými
potkávacími světlomety)
H
Případné zapnutí elektrického posilového řízení
Dualdrive (nápis CITY ) nebo zapnutí jízdního
režimu ECO (nápis ECO)
obr. 5
L0F1008
9SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

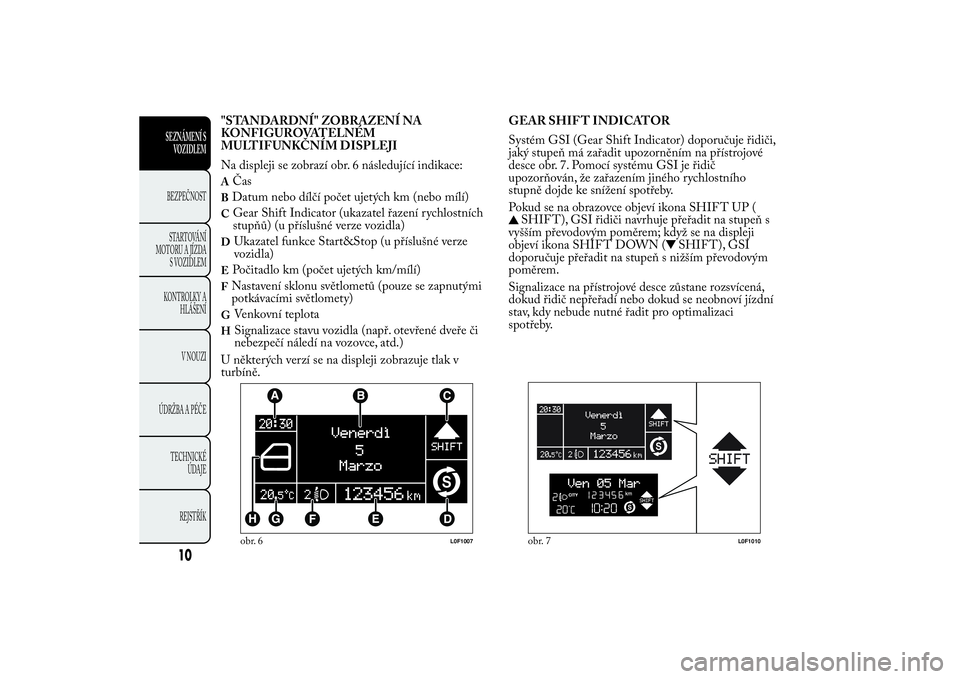

"STANDARDNÍ" ZOBRAZENÍ NA
KONFIGUROVATELNÉM
MULTIFUNKČNÍM DISPLEJI
Na displeji se zobrazí obr. 6 následující indikace:A
Čas
BDatum nebo dílčí počet ujetých km (nebo mílí)C
Gear Shift Indicator (ukazatel řazení rychlostních
stupňů) (u příslušné verze vozidla)
D
Ukazatel funkce Start&Stop (u příslušné verze
vozidla)
EPočitadlo km (počet ujetých km/mílí)FNastavení sklonu světlometů (pouze se zapnutými
potkávacími světlomety)G
Venkovní teplota
H
Signalizace stavu vozidla (např. otevřené dveře či
nebezpečí náledí na vozovce, atd.)
U některých verzí se na displeji zobrazuje tlak v
turbíně.GEAR SHIF T INDICATOR
Systém GSI (Gear Shift Indicator) doporučuje řidiči,
jaký stupeň má zařadit upozorněním na přístrojové
desce obr. 7. Pomocí systému GSI je řidič
upozorňován, že zařazením jiného rychlostního
stupně dojde ke snížení spotřeby.
Pokud se na obrazovce objeví ikona SHIF T UP (
SHIF T), GSI řidiči navrhuje přeřadit na stupeň s
vyšším převodovým poměrem; když se na displeji
objeví ikona SHIF T DOWN (
SHIF T), GSI
doporučuje přeřadit na stupeň s nižším převodovým
poměrem.
Signalizace na přístrojové desce zůstane rozsvícená,
dokud řidič nepřeřadí nebo dokud se neobnoví jízdní
stav, kdy nebude nutné řadit pro optimalizaci
spotřeby.
obr. 6
L0F1007
obr. 7
L0F1010
10
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

WELCOME MOVEMENT
U některých provedení se při otočení klíčku na MAR:
❒ukazatelé rychloměru a otáčkoměru se rychle
vychýlí (nahoru/dolů);
❒osvětlí se grafické ukazatele/displej;
❒zobrazí se logo Lancia.
Pohyb ukazatelů
Jestliže jsou při vytažení klíčku ze zapalování
ukazatelé v pohybu, vrátí se ihned do výchozí polohy.
Jakmile se ukazatelé dostanou na konec stupnice,
vrátí se na hodnotu danou stavem vozidla.
Nastartováním motoru se ukazatelé ustálí.
Rozsvícení grafických ukazatelů/displeje
Po několika sekundách od zapnutí klíčku v zapalování
se na několik sekund rozsvítí ukazatelé, grafiky a
displej.
Zobrazení loga Lancia
Při vytahování klíčku v zapalování (se zavřenými
dveřmi) zůstane displej osvětlený a zobrazí se logo
Lancia. Jas displeje pak postupně tmavne, až se vypne.OVLÁDACÍ TLAČÍTKA
POZN.: Na následujících stránkách jsou popsána
tlačítka
a
obr. 8. U některých verzí se jedná o
tato tlačítka
a
.
Procházení nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.Krátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.K posouvání na obrazovce a procházení různých
funkcí směrem dolů nebo ke snížení zobrazené
hodnoty.
Tlačítka
a
zapínají různé funkce podle
následujících stavů:
❒v menu lze procházet položky směrem nahoru nebo
dolů;
❒při nastavování hodnot umožňují zvýšit nebo snížit
hodnotu.
obr. 8
L0F0042
