MENU SETUP
Menu obsahuje celou řadu funkcí, jejichž navolením
tlačítky
a
je možné provést následující
nastavení: Některé položky mají podmenu. Menu se
aktivuje krátkým stiskem tlačítka
.
Menu se skládá z následujících položek:
❒MENU
❒OSVĚTLENÍ
❒VÝVOD VZDUCHU
❒UPOZORNĚNÍ NA RYCHLOST
❒SOUMRAKOVÝ SENZOR (u příslušné verze
vozidla)
❒SVĚTLOMETY S NATÁČENÍM DO
ZATÁČKY (CORNERING)
❒AKTIVACE/ÚDAJE TRIP B
❒NASTAVENÍ ČASU
❒FORMÁT DATA
❒PRVNÍ STRANA (u příslušné verze vozidla)
❒AUTOCLOSE
❒MĚRNÁ JEDNOTKA
❒LANGUAGE
❒HLASITOST UPOZORNĚNÍ
❒HLASITOST TLAČÍTEK
❒VÝSTRAHA PÁSY
❒SERVICE
❒ČELNÍ AIRBAG SPOLUCESTUJÍCÍHO (u
příslušné verze vozidla)
❒VÝSTUP Z MENUNavolení položky hlavního menu bez podmenu:
❒krátkým stiskem tlačítka
lze navolit nastavení
hlavního menu, které chcete změnit;
❒tlačítky
či
lze (postupným stiskem) zvolit
nové nastavení;
❒krátkým stiskem tlačítka
lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku hlavního menu.
Navolení jedné položky hlavního menu obsahujícího i
podmenu:
❒Krátkým stiskem tlačítkalze zobrazit první
položku podmenu;
❒tlačítky
nebo
lze (postupným stiskem)
procházet položkami podmenu;
❒krátkým stiskem tlačítka
lze zvolit položku
podmenu a vstoupit do příslušného nastavovacího
menu;
❒tlačítky
nebo
lze (postupným stiskem)
zvolit nové nastavení této položky v podmenu;
❒krátkým stiskem tlačítka
lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku podmenu.
12
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POLOŽKY MENUMenu
Tato položka umožňuje vstoupit do nastavovacího
menu. Jednotlivé položky menu se volí stiskem
tlačítka
nebo
. Dlouhým stiskem tlačítka
se vrátíte na standardní obrazovku.
Osvětlení (Nastavení osvětlení vnitřku vozidla)
(pouze se zapnutými pozičními světly)
Touto funkcí lze se zapnutými pozičními světly
nastavit jas (osm úrovní) přístrojové desky, ovládačů
autorádia a ovládačů automatické klimatizace (u
příslušné verze vozidla).
Postup při nastavení jasu:
stiskněte krátce tlačítko
, na displeji se rozbliká
původně nastavená úroveň jasu;
nastavte jas stiskem tlačítka
nebo
;
stiskněte krátce tlačítko
pro návrat na zobrazení
menu nebo stiskněte tlačítko dlouze pro návrat na
standardní obrazovku bez uložení změny.
Upozornění na rychlost (na mezní hodnotu)
Tato funkce umožňuje nastavit limit rychlosti vozidla
("km/h" nebo "mph"), na jehož překročení bude
řidič upozorněn zvukovou výstrahou.
Pro nastavení požadované mezní rychlosti postupujte
následovně:
❒Stiskněte krátce tlačítko
, na displeji se zobrazí
nápis (výstraha rychl.);❒stiskem tlačítka
nebo
lze zvolit zapnutí
("On") nebo vypnutí ("Off ") limitu rychlosti;
❒pokud byla funkce již zapnuta (On), stiskem
tlačítek
nebo
nastavte požadovaný limit a
potvrďte hodnotu stiskem
.
Pozn.Rychlost lze nastavit v rozsahu 30 - 200 km/h
(20 - 125 mph podle přednastavené měrné jednotky),
viz níže “Nastavení měrných jednotek”. Každým
stiskem tlačítka
/
se hodnota zvýší/sníží o
pět jednotek. Podržením tlačítka
/
se
hodnota rychle zvyšuje/snižuje automaticky. Jakmile
se začnete blížit k požadované hodnotě, přejděte
na nastavení jednotlivými stisky;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Postup při zrušení zadaného limitu rychlosti:
❒stiskněte krátce tlačítko, na displeji se rozbliká
"On";
❒stiskem tlačítka
se na displeji se rozbliká "Off ";
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
13SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Senzor světlometů (Nastavení citlivosti senzoru pro
automatické rozsvícení světlometů/osvitového
senzoru)(u příslušné verze vozidla)
Tato funkce umožňuje nastavit automatické
zapnutí/vypnutí světlometů podle venkovního světla.
Citlivost osvitového senzoru lze nastavit na jednu
ze tří úrovní (úroveň 1 = minimální citlivost, úroveň 2
= střední citlivost, úroveň 3 = nejvyšší citlivost); čím
vyšší je citlivost, tím menší množství světla zvenku
je třeba pro rozsvícení světel. (např. s nastavením na
úroveň 3 se při soumraku světla rozsvítí dříve než
s nastavením na úrovni1a2).
Postup při nastavení:
❒stiskněte krátce tlačítko
, na displeji bliká
původně nastavená úroveň;
❒stiskem tlačítka
nebo
proveďte nastavení;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Světla pro nasvícení zatáčky (zapnutí/vypnutí světel
pro nasvícení zatáčky “Cornering lights”)(u
příslušné verze vozidla)
Tato funkce umožňuje zapnout/vypnout ("On"/
"Off ") světla pro nasvícení zatáčky.
Zapnutí/vypnutí světel:
❒stisknete krátce tlačítko, na displeji se rozbliká
"On" nebo "Off " podle toho, co bylo nastaveno
před tím;❒stiskem tlačítka
nebo
proveďte volbu;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Aktivace/Údaje Trip B (zapnutí Trip B)
Touto funkcí lze aktivovat ("On") nebo deaktivovat
("Off ") zobrazování údajů Trip B (dílčí úsek cesty).
Ohledně dalších informací viz "Trip computer".
Při aktivaci/deaktivaci postupujte následovně:
❒stisknete krátce tlačítko, na displeji se rozbliká
"On" nebo "Off " podle toho, co bylo nastaveno
před tím;
❒stiskem tlačítka
nebo
proveďte nastavení;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Nastavit čas (seřízení hodin)
Touto funkcí se nastaví čas prostřednictvím dvou
podmenu: "Čas" a "Formát".
Postup při nastavení:
❒stiskněte krátce tlačítko, na displeji se zobrazí
dvě podmenu: "čas" a "formát".
❒mezi podmenu se lze přepínač tlačítkem
nebo
;
❒zvolte podmenu, kde chcete provést změnu, a
stiskněte krátce tlačítko
;
❒v podmenu "čas": krátkým stiskem tlačítka
se na
displeji rozblikají "hodiny"; stiskem tlačítka
nebo
nastavte čas;
14
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒stiskněte krátce tlačítko
, na displeji se rozblikají
"minuty"; stiskem tlačítka
nebo
nastavte
čas;
❒v podmenu "formát": krátkým stiskem tlačítka
se
na displeji rozblikají režimy zobrazení času; stiskem
tlačítka
nebo
zvolte režim "12h" nebo
"24h". Po nastavení se krátkým stiskem tlačítka
vrátíte na obrazovku s podmenu; delším stiskem
tlačítka se vrátíte na obrazovku s hlavním menu
bez uložení dat;
opětným delším stiskem tlačítka
se vrátíte na
standardní obrazovku nebo na hlavní menu podle
toho, kde jste se v menu právě nacházeli.
UPOZORNĚNÍ Každým stiskem tlačítka
nebo
se hodnota zvýší či sníží o jednu jednotku. Při
přidržení stisknutého tlačítka se jednotky automaticky
zvyšuje/snižuje rychle. Jakmile se začnete blížit k
požadované hodnotě, přejděte na nastavení
jednotlivými stisky;
Nastavit datum (Nastavení data)
Tato funkce umožňuje nastavit datum (rok – měsíc –
den).
Postup při nastavení:
❒stiskněte krátce tlačítko
na displeji se rozbliká
"rok";
❒stiskem tlačítka
nebo
proveďte nastavení;
❒stiskněte krátce tlačítko
, na displeji bliká
"měsíc";
❒stiskem tlačítka
nebo
proveďte nastavení;❒stiskněte krátce tlačítko
, na displeji se rozbliká
"den";
❒stiskem tlačítka
nebo
proveďte nastavení;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
UPOZORNĚNÍ Každým stiskem tlačítka
nebo
se hodnota zvýší či sníží o jednu jednotku. Při
přidržení stisknutého tlačítka se jednotky automaticky
zvyšuje/snižuje rychle. Jakmile se začnete blížit k
požadované hodnotě, přejděte na nastavení
jednotlivými stisky;
Pr vní stránka (zobrazení informací na hlavní
stránce)(u příslušné verze vozidla)
Tato funkce umožňuje zvolit typ informace pro
zobrazení na hlavní stránce. Je možné zobrazit datum
nebo dílčí vzdálenost.
Postup při nastavení:
❒stiskněte krátce tlačítko
, na displeji se rozbliká
"první stránka";
❒dalším krátkým stiskem tlačítka
se zobrazí
možnosti zobrazení "datum" a "dílčí vzdálenost";
❒stiskněte krátce tlačítko
, na displeji se rozbliká
"měsíc";
15SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

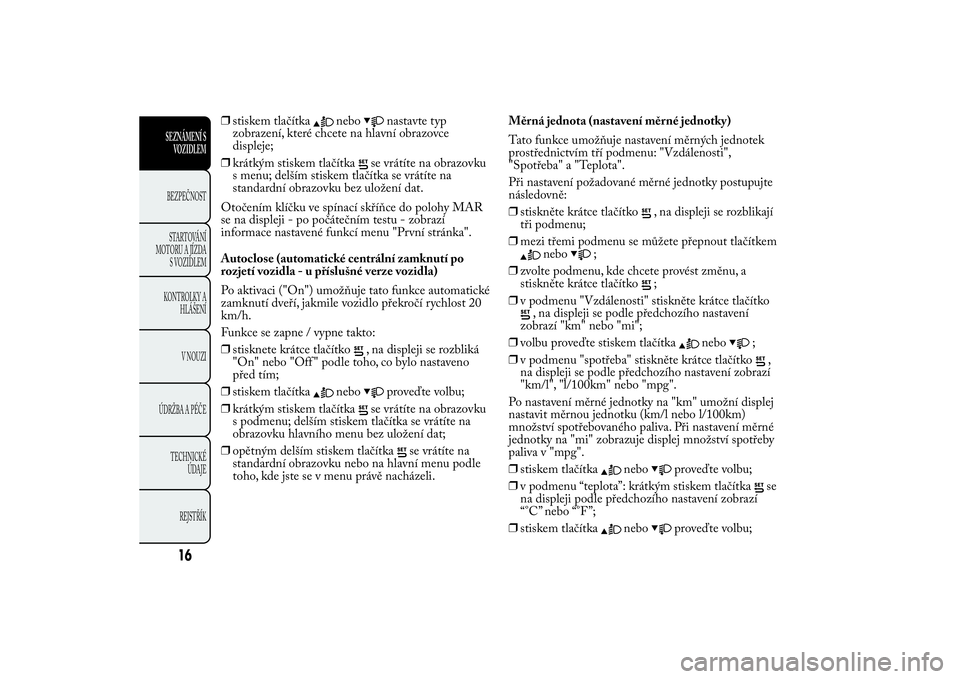

❒stiskem tlačítka
nebo
nastavte typ
zobrazení, které chcete na hlavní obrazovce
displeje;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Otočením klíčku ve spínací skříňce do polohy MAR
se na displeji - po počátečním testu - zobrazí
informace nastavené funkcí menu "První stránka".
Autoclose (automatické centrální zamknutí po
rozjetí vozidla - u příslušné verze vozidla)
Po aktivaci ("On") umožňuje tato funkce automatické
zamknutí dveří, jakmile vozidlo překročí rychlost 20
km/h.
Funkce se zapne / vypne takto:
❒stisknete krátce tlačítko, na displeji se rozbliká
"On" nebo "Off " podle toho, co bylo nastaveno
před tím;
❒stiskem tlačítka
nebo
proveďte volbu;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s podmenu; delším stiskem tlačítka se vrátíte na
obrazovku hlavního menu bez uložení dat;
❒opětným delším stiskem tlačítka
se vrátíte na
standardní obrazovku nebo na hlavní menu podle
toho, kde jste se v menu právě nacházeli.Měrná jednota (nastavení měrné jednotky)
Tato funkce umožňuje nastavení měrných jednotek
prostřednictvím tří podmenu: "Vzdálenosti",
"Spotřeba" a "Teplota".
Při nastavení požadované měrné jednotky postupujte
následovně:
❒stiskněte krátce tlačítko
, na displeji se rozblikají
tři podmenu;
❒mezi třemi podmenu se můžete přepnout tlačítkem
nebo
;
❒zvolte podmenu, kde chcete provést změnu, a
stiskněte krátce tlačítko
;
❒v podmenu "Vzdálenosti" stiskněte krátce tlačítko
, na displeji se podle předchozího nastavení
zobrazí "km" nebo "mi";
❒volbu proveďte stiskem tlačítka
nebo
;
❒v podmenu "spotřeba" stiskněte krátce tlačítko
,
na displeji se podle předchozího nastavení zobrazí
"km/l", "l/100km" nebo "mpg".
Po nastavení měrné jednotky na "km" umožní displej
nastavit měrnou jednotku (km/l nebo l/100km)
množství spotřebovaného paliva. Při nastavení měrné
jednotky na "mi" zobrazuje displej množství spotřeby
paliva v "mpg".
❒stiskem tlačítka
nebo
proveďte volbu;
❒v podmenu “teplota”: krátkým stiskem tlačítka
se
na displeji podle předchozího nastavení zobrazí
“°C” nebo “°F ”;
❒stiskem tlačítka
nebo
proveďte volbu;
16
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Po nastavení se krátkým stiskem tlačítka
vrátíte na
obrazovku s podmenu nebo se delším stiskem tlačítka
vrátíte na obrazovku s hlavním menu bez uložení.
Opětným delším stiskem tlačítka
se vrátíte na
standardní obrazovka nebo na hlavní menu podle
toho, kde jste se v menu právě nacházeli.
Jazyk (volba jazyka)
Pro zobrazování na displeji lze nastavit následující
jazyky: italština, angličtina, němčina, portugalština,
španělština, f rancouzština, nizozemština, polština,
turečtina, brazilská portugalština.
Postup při nastavení jazyka:
❒stiskněte krátce tlačítko
, na displeji bliká
původně nastavený "jazyk";
❒stiskem tlačítka
nebo
proveďte volbu;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Hlasitost výstrah (nastavení hlasitosti upozornění
na závady/signalizací)
Tato funkce umožňuje nastavit hlasitost zvukových
výstrah: lze nastavit osm úrovní zvukové výstrahy při
zobrazení závady/upozornění.
Při nastavení požadované hlasitosti postupujte takto:
❒stiskněte krátce tlačítko, na displeji se rozbliká
původně nastavená "úroveň" hlasitosti;❒stiskem tlačítka
nebo
proveďte volbu;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Hlasitost tlačítek (nastavení hlasitosti tlačítek )
Tato funkce umožňuje nastavit (osm úrovní) hlasitosti
tlačítek při delším stisku
pro výstup z podmenu a
návrat do standardního menu.
Postup při nastavení hlasitosti:
❒stiskněte krátce tlačítko, na displeji se rozbliká
původně nastavená "úroveň" hlasitosti;
❒hlasitost se nastaví stiskem tlačítka
nebo
(během nastavování systém vydá signál
odpovídající volené úrovni);
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
U provedení s multifunkčním konfigurovatelným
displejem se úroveň hlasitosti zobrazuje počtem čárek.
17SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Upozornění na pásy (opětná aktivace zvukové
výstrahy S.B.R.)(u příslušné verze vozidla)
Funkci lze zobrazit pouze po vypnutí systému S.B.R.
v autorizovaném servisu Lancia (viz kapitola
“Bezpečnost”, “Systém S.B.R.”)
Ser vice (plánovaná údržba)
Tato funkce umožňuje zobrazit údaje o celkovém či
denním kilometrickém proběhu a servisních
prohlídkách. Funkcí Servis je možné zobrazit počet
km (nebo mil) do výměny motorového oleje.
Chcete-li si je zobrazit, postupujte takto:
❒stiskněte krátce tlačítko
, na displeji se podle
předchozího nastavení zobrazí počet kilometrů
(km) nebo mílí (mi) zbývajících do prohlídky (viz
"Měrné jednotky vzdálenosti");
❒krátkým stiskem tlačítkase vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku.Pozn.Podle “Plánu údržby” je nutno provádět údržbu
vozidla každých 30 000 km (nebo 18 000 mil).
Upozornění na blíží se termín se automaticky zobrazí
přepnutím klíčku na MAR, jakmile bude do
prohlídky zbývat 2 000 km (nebo ekvivalentní
hodnota v mílích). Pak se upozornění zobrazí vždy
každých 200 km (nebo ekvivalentní hodnoty v
mílích). Chybí-li do lhůty méně než 200 km,
signalizace jsou stále častější. Upozornění se zobrazuje
v km nebo mílích podle přednastavené měrné
jednotky. Jakmile se předepsaná servisní prohlídka
blíží, při otočení klíče ve spínací skříňce do polohy
MAR se na displeji zobrazí upozornění „Service“
včetně počtu kilometrů/mil, které do ní zbývají.
V takovém případě se obraťte na autorizovaný servis
Lancia, který jednak provede úkony údržby podle
příslušného plánu, jednak zresetuje upozornění na
termín servisní prohlídky.
Airbag spolucestujícího (Aktivace/deaktivace
čelního a bočního airbagu na straně
spolucestujícího pro ochranu hrudníku/pánve) (side
bag)
Tato funkce umožňuje zapnout/vypnout airbag na
straně spolucestujícího.
Postupujte takto:
❒stiskněte tlačítko
, jakmile se na displeji zobrazí
hlášení ("Bag pass: Off " při deaktivaci) nebo ("Bag
pass: On" při aktivaci), potvrďte tlačítky
a
stiskněte opět tlačítko
;
❒na displeji se zobrazí žádost o potvrzení;
18
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒stiskem tlačítek
nebo
zvolte "ano"
(potvrzení aktivace/deaktivace) nebo "ne" (zrušení);
❒stiskněte krátce tlačítko
, zobrazí se potvrzující
hlášení provedené volby a nastane návrat na
obrazovku menu. Delším stiskem tlačítka se vrátíte
na standardní zobrazení bez uložení.
Výstup z menu
Poslední funkce v cyklu nastavení na obrazovce s
menu. Krátkým stiskem tlačítka
se displej vrátí na
standardní zobrazení bez uložení změn. Stiskem
tlačítka
se displej vrátí na první položku menu
("upozornění na rychlost").
TRIP COMPUTERZákladní informace
S klíčkem v poloze MAR lze pomocí palubního
počítače “Trip computer” zobrazovat veličiny
provozních stavů vozidla. Funkce umožňuje sledovat
odděleně dvě cesty “Trip A” a “Trip B”, tzn. že lze
monitorovat “celou misi” vozidla nezávisle na sobě.
Obě funkce se dají vynulovat (resetovat neboli
nastavit na začátek nové cesty).
“Trip A” umožňuje zobrazovat následující veličiny:
❒Venkovní teplota (pouze u verzí LPG/Natural
Power s multifunkčním displejem)
❒Autonomie
❒Ujetá vzdálenost
❒Průměrná spotřeba
❒Okamžitá spotřeba
❒Průměrná rychlost
❒Doba na cestě (doba jízdy).
Funkce “Trip B” umožňuje zobrazovat následující
údaje:
❒Ujetá vzdálenost B
❒Průměrná spotřeba B
❒Průměrná rychlost B
❒Doba na cestě (doba jízdy).
19SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
START
OVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pozn.Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny "Dojezd" a
"Okamžitá spotřeba" nelze vynulovat.
