2011 Lancia Musa Návod k použití a údržbě (in Czech)

56
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
˙
▼Rozvod proudu vzduchu do vývodů
v oblasti nohou (teplejší vzduch)
a prostřední a boční vývody v palubní
desce (studenější vzduch). Tento roz-
vod je užitečný zejména v přechod-
ných ročních obdobích (jaro a pod-
zim) při oslunění kabiny.
▲
▼Rozdělení proudu vzduchu do vývo-
dů v oblasti nohou a do vývodů pro
odmlžení/rozmrazení čelního skla
a předních bočních skel. Tento roz-
vod umožňuje kabinu příjemně vy-
hřát a předejít zamlžení skel. Tuto funkci zvolte, pokud chcete vy-
chladit kabinu v co nejkratší době za
maximálního využití výkonu klimatiza-
ce. Při aktivaci funkce se zapne recirku-
lace vzduchu a kompresor klimatizace;
rozvod vzduchu a rychlost ventilátoru
pak systém nastavuje v závislosti na da-
ných podmínkách. I když je funkce za-
pnutá, lze provádět všechna manuální
nastavení.
Vypnutí funkce: otočit ovládač doprava
na požadovanou hodnotu teploty. Tlačítka
rozvodu
vzduchu I-M
Stiskem těchto tlačí-
tek je možné ručně
nastavit jeden z pěti
možných způsobů
rozvodu vzduchu pro
levou a pravou stranu
kabiny:
▲Proud vzduchu do vývodů na čelní
okno a přední boční okna pro odml-
žení/rozmrazení skel.
˙Proud vzduchu do prostředních
a bočních rozvodů v palubní desce
pro přívod na hruď a obličej za hor-
kého počasí.
▼Proud vzduchu do vývodů do oblas-
ti nohou vpředu/vzadu. Teplo má
přirozenou tendenci stoupat nahoru,
takže díky tomuto rozvodu lze kabi-
nu rychle vyhřát a poskytnout osád-
ce příjemný pocit tepla.

57
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
Nastavení rozvodu je indikováno pro-
světlením stisknutých tlačítek.
Při kombinování funkcí se stiskem tla-
čítka příslušná funkce aktivuje současně
s funkcemi, které byly nastaveny před
tím. Jestliže stiskněte tlačítko funkce,
která je již aktivní, bude tato funkce vy-
pnuta a kontrolka v tlačítku zhasne.
Automatické řízení rozvodu vzduchu po
ručním nastavení se obnoví stiskem tla-
čítka AU TO.
Jakmile řidič nastaví rozvod vzduchu na
čelní sklo, automaticky se přivede na čel-
ní sklo i rozvod vzduchu na straně spo-
lucestujícího. Spolucestující si může
rozvod vždy upravit příslušnými tlačítky.Tlačítka
AUTO H-N
(automatické
fungování)
Stiskem tlačítka AU TO
na straně řidiče a/nebo
předního spolucestující-
ho zruší systém všechna
manuální nastavení a v
jednotlivých zónách na-
staví automaticky množství a rozvod
vzduchu vháněného do kabiny.
Tento stav je signalizován tím, že se na
předním displeji zobrazí FULL AUTO.
Manuálním nastavením alespoň jedné
z funkcí, které systém jinak obsluhuje au-
tomaticky (recirkulace vzduchu, rozvod
vzduchu, rychlost ventilátoru nebo vy-
pnutí kompresoru klimatizace), zhasne
nápis FULLna displeji, čímž je signali-
zováno, že systém již neřídí automaticky
všechny funkce, (avšak teplotu nadále ří-
dí automatika). Tlačítka nastavení
rychlosti
ventilátoru L
Stiskem na hranu tla-
čítka
pse zvýší nebo sníží rychlost ven-
tilátoru a tím i množství vzduchu
přiváděného do kabiny; systém nadále
udržuje teplotu na nastavené hodnotě.
Rychlost ventilátoru je zobrazována pro-
světlenými čárkami na displeji
❒Nejvyšší rychlost ventilátoru = svítí
všechny čárky
❒Nejnižší rychlost ventilátoru = svítí
jedna čárka.
Ventilátor smíte vypnout až po vypnutí
kompresoru klimatizace stiskem tlačít-
ka B.
UPOZORNĚNÍ Automatické řízení
rychlosti rozvodu vzduchu po ručním
nastavení lze obnovit stiskem tlačítka
AU TO.

58
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
Tlačítko pro zapnutí/
vypnutí recirkulace
vzduchu C
Recirkulace vzduchu je
obsluhována podle následujících pro-
vozních logik:
❒vyžádané zapnutí (recirkulace vzdu-
chu v kabině zapnuta trvale) signa-
lizované svítící kontrolkou v tlačítku
Ca symbolem
ína displeji;
❒vyžádané vypnutí (recirkulace vzdu-
chu v kabině vypnuta trvale) signali-
zované nesvítící kontrolkou v tlačítku
a symbolem
êna displeji.
Tyto provozní stavy se ovládají postup-
ným tlačítkem recirkulace C.
Z bezpečnostních důvodů po uplynutí
přednastavené doby vypne systém auto-
maticky recirkulaci, aby se v kabině mo-
hl vyměnit vzduch. Tlačítko MONO A
(sjednocení
nastavených teplot
a rozvodu vzduchu )
Stiskem tlačítka MONOse teplota
a rozvod vzduchu v zóně předního spo-
lucestujícího srovná na hodnoty nasta-
vené pro zónu řidiče. Pak lze nastavit
stejnou teplotu a rozvod vzduchu pro obě
zóny otáčením pouze ovládače na straně
řidiče. Touto funkcí se usnadňuje nasta-
vení teploty, pokud je v kabině pouze ři-
dič. Pro opětné nastavení odlišných
teplot a rozvodu vzduchu v obou zónách
kabiny stačí otočit ovládačem Hnebo
znovu stisknout tlačítko (MONO A),
jakmile svítí kontrolka v tlačítku. UPOZORNĚNÍ Jestliže systém z dů-
vodu manuálního nastavení funkcí již
nedokáže zajistit dosažení a udržení po-
žadované teploty v jednotlivých zónách
kabiny, nastavená teplota bliká, čímž sig-
nalizuje, že má systém v tomto ohledu
potíže; po jedné minutě zhasne i nápis
AU TO.
Automatické ovládání systému po ja-
kémkoli ručním nastavení lze kdykoli
obnovit stiskem tlačítka AU TO.

59
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
UPOZORNĚNÍ Zapnutím recirkulace
(pro vyhřátí nebo vychlazení kabiny) se
urychlí dosažení požadovaného klima-
tu ve vozidle. Nedoporučujeme zapínat
recirkulaci v deštivých/chladných dnech,
protože by mohla skla zamlžovat zevnitř
především při vypnutém kompresoru kli-
matizace.
Při teplotách pod 5 – 7 °C systém recir-
kulaci vypne (tzn. že vzduch bude přivá-
děn zvenku), aby se předešlo zamlžení
oken.Tlačítko pro
zapnutí/vypnutí
kompresoru
klimatizace B
Jestliže v tlačítku
√ovládání kompresoru klimatizace svítí
kontrolka, stiskem tlačítka kompresor
vypnete a kontrolka zhasne. Pokud stisk-
nete tlačítko, v němž kontrolka nesvítí,
začne systém opět automaticky ovládat
zapínání kompresoru; tento stav je sig-
nalizován prosvětlením tlačítka kontrol-
kou.
Vypnutím kompresoru klimatizace vy-
pne systém recirkulaci, aby se předešlo
případnému zamlžení skel. Z displeje
zmizí nápis FULL, i když je systém na-
dále schopen udržovat požadovanou tep-
lotu. Jakmile systém nebude nadále
schopen udržovat požadovanou teplotu,
začnou číslice blikat a zhasne nápis AU-
TO.
UPOZORNĚNÍ S vypnutým kompre-
sorem nelze do kabiny přivádět vzduch,
který je studenější než venkovní vzduch;
za určitých podmínek prostředí by se sklo
mohlo rychle zamlžit účinkem nevysu-
šeného vzduchu.
Při nízké venkovní teplotě ne-
používejte funkci recirkulace
vzduchu, protože by se skla mohla rych-
le zamlžit.
POZOR

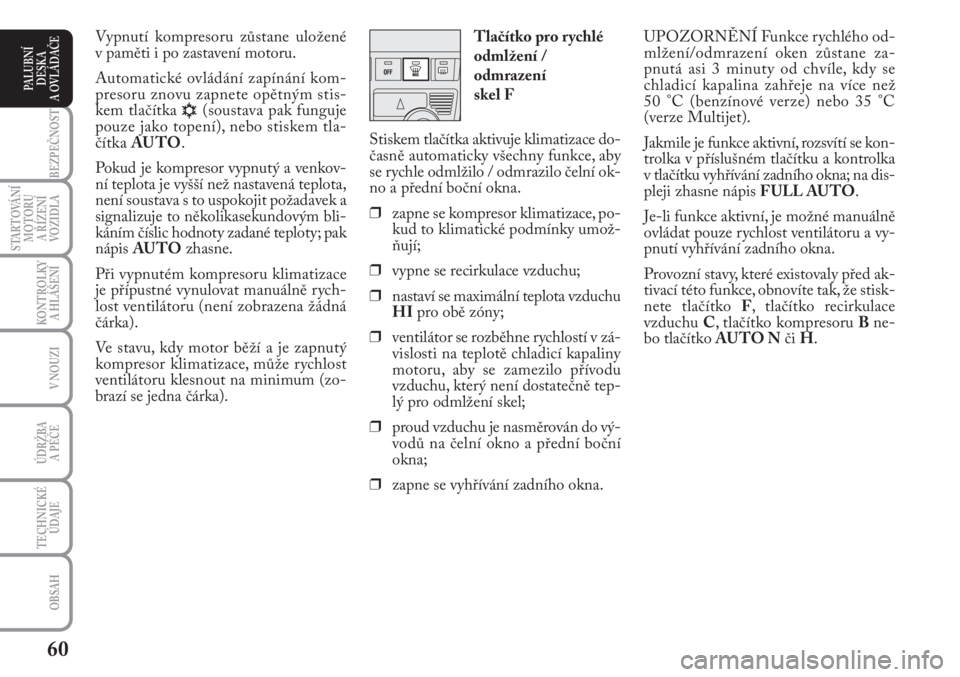

60
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
UPOZORNĚNÍ Funkce rychlého od-
mlžení/odmrazení oken zůstane za-
pnutá asi 3 minuty od chvíle, kdy se
chladicí kapalina zahřeje na více než
50 °C (benzínové verze) nebo 35 °C
(verze Multijet).
Jakmile je funkce aktivní, rozsvítí se kon-
trolka v příslušném tlačítku a kontrolka
v tlačítku vyhřívání zadního okna; na dis-
pleji zhasne nápis FULL AUTO.
Je-li funkce aktivní, je možné manuálně
ovládat pouze rychlost ventilátoru a vy-
pnutí vyhřívání zadního okna.
Provozní stavy, které existovaly před ak-
tivací této funkce, obnovíte tak, že stisk-
nete tlačítko F, tlačítko recirkulace
vzduchu C, tlačítko kompresoru B ne-
bo tlačítko AU TO Nči H. Tlačítko pro rychlé
odmlžení /
odmrazení
skel F
Stiskem tlačítka aktivuje klimatizace do-
časně automaticky všechny funkce, aby
se rychle odmlžilo / odmrazilo čelní ok-
no a přední boční okna.
❒zapne se kompresor klimatizace, po-
kud to klimatické podmínky umož-
ňují;
❒vypne se recirkulace vzduchu;
❒nastaví se maximální teplota vzduchu
HIpro obě zóny;
❒ventilátor se rozběhne rychlostí v zá-
vislosti na teplotě chladicí kapaliny
motoru, aby se zamezilo přívodu
vzduchu, který není dostatečně tep-
lý pro odmlžení skel;
❒proud vzduchu je nasměrován do vý-
vodů na čelní okno a přední boční
okna;
❒zapne se vyhřívání zadního okna.Vypnutí kompresoru zůstane uložené
v paměti i po zastavení motoru.
Automatické ovládání zapínání kom-
presoru znovu zapnete opětným stis-
kem tlačítka
√(soustava pak funguje
pouze jako topení), nebo stiskem tla-
čítka AU TO.
Pokud je kompresor vypnutý a venkov-
ní teplota je vyšší než nastavená teplota,
není soustava s to uspokojit požadavek a
signalizuje to několikasekundovým bli-
káním číslic hodnoty zadané teploty; pak
nápis AU TOzhasne.
Při vypnutém kompresoru klimatizace
je přípustné vynulovat manuálně rych-
lost ventilátoru (není zobrazena žádná
čárka).
Ve stavu, kdy motor běží a je zapnutý
kompresor klimatizace, může rychlost
ventilátoru klesnout na minimum (zo-
brazí se jedna čárka).

61
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
Vypnutí systému
OFF E
Klimatizaci vypnete
stiskem tlačítka E, dis-
plej v důsledku toho
zhasne.
S vypnutou soustavou se klimatizace na-
chází v tomto stavu:
❒kontrolky nesvítí;
❒nejsou zobrazeny hodnoty teplot;
❒je zapnutá recirkulace vzduchu, ka-
bina je tak oddělená od vnějšího pro-
středí;
❒kompresor klimatizace je vypnutý;
❒ventilátor je vypnutý.I s vypnutou soustavou je možné ručně
tlačítkem Gzapnout či vypnout vyhří-
vání zadního okna.
UPOZORNĚNÍ Nastavení klimatiza-
ce se před vypnutím uloží do paměti je-
jí řídicí jednotky, která jej obnoví po
opětném stisku libovolného ovládacího
tlačítka systému (kromě tlačítka vyhří-
vání zadního okna). Jestliže funkce obs-
luhovaná daným tlačítkem nebyla aktivní
před vypnutím klimatizace, při stisku bu-
de zapnuta s ostatními funkcemi; byla-li
aktivní, zůstane aktivní i nadále.
Jestliže chcete zapnout klimatizační
systém ve stavu plně automatického pro-
vozu, stiskněte tlačítko AU TO. Tlačítko odmlžení /
odmrazení zadního
okna a vnějších
zpětných zrcátek G
Stiskem tohoto tlačítka zapnete odml-
žení/odmrazení zadního okna. Zapnu-
tím této funkce se rozsvítí kontrolka
v tomto tlačítku.
Funkce se vypne opětným stiskem tla-
čítka, vypršením přednastaveného časo-
vého intervalu nebo vypnutím motoru;
při opětném nastartování motoru se
funkce nezapne.
UPOZORNĚNÍ Na elektrické odpory
zevnitř vyhřívaného zadního nelepte
žádné nálepky, aby se odpory nepoško-
dily.

62
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
PARKOVACÍ SVĚTLA obr. 65
S klíčkem v zapalování na STOPnebo
vytaženým ze zapalování otočte objímku
na polohu
6. Na přístrojové desce se roz-
svítí kontrolka
3a zapnou se všechna
poziční světla a osvětlení registrační znač-
ky. Přestavením páky
anahoru se roz-
svítí pouze světla na pravé straně;
přestavením páky
bdolů se rozsvítí pou-
ze světla na levé straně. V obou těchto
případech se rozsvítí kontrolka
3na
přístrojové desce. SVĚTELNÉ VÝSTRAŽNÉ
ZNAMENÍ
Zatáhněte páku k volantu (nearetovaná
poloha) bez ohledu na polohu objímky.
Na přístrojové desce se rozsvítí kontrol-
ka
1.
obr. 61L0D0066m
obr. 64L0D0069m
obr. 63L0D0068m
obr. 62L0D0067m
VNĚJŠÍ SVĚTLA
Vnější světla se ovládají levým pákovým
přepínačem.
Vnější světla lze zapnout pouze s klíč-
kem zapalování na poloze MAR.
VYPNUTÁ SVĚTLA obr. 61
Otočná objímka je na poloze
å.
POZIČNÍ SVĚTLA obr. 62
Otočte objímku na polohu
6.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
POTKÁVACÍ SVĚTLOMETY
obr. 63
Otočte objímku na polohu
2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
DÁLKOVÉ SVĚTLOMETY
obr. 64
S objímkou v poloze
2zatlačte pákový
přepínač k volantu (aretovaná poloha).
Na přístrojové desce se rozsvítí kontrol-
ka
1.
Vypnutí dálkových světlometů: zatáhně-
te páku znovu k volantu (opět se rozsví-
tí potkávací světlomety).

63
KONTROLKY
A HLÁŠENÍ
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
PALUBNÍ
DESKA
A OVLÁDAČE
UKAZATELÉ SMĚRU
obr. 65
Přestavte pákový ovládač na (aretovanou)
polohu:
❒nahoru (poloha 1): zapne se pravé
směrové světlo;
❒dolů (poloha 2): zapne se levé směro-
vé světlo.
Na přístrojové desce se rozbliká kon-
trolka
Fnebo D.
Směrová světla se vypnou samočinně,
jakmile uvedete vozidlo do jízdy v pří-
mém směru.
Případnou změnu jízdního pruhu, kdy
stačí jen mírný pohyb volantem, signa-
lizujte mírným zatlačením páky nahoru
nebo dolů bez zaskočení (nearetovaná
poloha). Při uvolnění se páka sama vrá-
tí do výchozí polohy.SENZOR AUTOMATICKÉHO
ROZSVÍCENÍ SVĚTLOMETŮ
(soumrakový senzor)
(je-li součástí výbavy vozidla)
Detekuje změnu světelných poměrů
v okolí vozidla v závislosti na nastavené
citlivosti na světlo: čím vyšší je citlivost,
tím méně venkovního světla je třeba pro
rozsvícení vnějších světel vozidla. Citli-
vost senzoru lze nastavit v nastavovacím
menu multifunkčního displeje.
Aktivace
Otočte objímku na polohu
2Aobr. 67.
Tím se nastaví samočinné rozsvícení
vnějších světel podle světelných podmí-
nek v okolí vozidla. ZAŘÍZENÍ
„FOLLOW ME HOME“ obr. 66
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou přednastave-
nou dobu.
Aktivace
S klíčkem zapalování na STOPnebo vy-
taženým ze zapalování přitáhněte páko-
vý přepínač k volantu do dvou minut od
vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund; pak
se světlomety samočinně vypnou.
obr. 65L0D0071mobr. 66L0D0070mobr. 67L0D0072m
