2011 Lancia Musa Návod k použití a údržbě (in Czech)

144
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
Důležité:
❒zvedák se nedá opravit; při závadě je
nutno pořídit nový originální zvedák;
❒na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
L0D0161mobr. 10
Postup při výměně kola:
❒odstavte vozidlo tak, aby netvořilo
překážku v silničním provozu a bylo
možné kolo vyměnit v bezpečných
podmínkách. Pokud možno, postav-
te vůz na rovný a dostatečně pevný
podklad;
❒vypněte motor a zatáhněte parkova-
cí brzdu;
❒zařaďte první nebo zpáteční rych-
lostní stupeň;
❒zvedněte kobercovou krytinu zava-
zadlového prostoru;
❒vyšroubujte zajišťovací zařízení A-
obr. 10;
❒vyjměte přenosku s nářadím Ba po-
stavte ji k vyměňovanému kolu;
❒vyjměte rezervní kolo C;

145
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
obr. 11L0D0397m
obr. 12L0D0163m
❒u vozidel se slitinovými ráfky od-
straňte krytku náboje šroubovákem
dodávaným s vozidlem tak, že šrou-
bovákem zapáčíte v drážce E- obr.
11, jak je vyznačeno na obrázku;
❒klíčem dodávaným s vozidlem E-
obr. 12povolte asi o jeden závit
upevňovací šrouby; u vozidel se sli-
tinovými ráfky zatřeste vozidlem, aby
se usnadnilo oddělení ráfku od ná-
boje kola;❒zařízením F- obr. 13roztáhněte zve-
dák tak, aby drážka Gna horní části
zvedáku řádně zapadla do spodního
profilu Hv karosérii u značky I(asi
60 cm od středu předního kola nebo
80 cm od středu zadního kola);
❒upozorněte případné osoby nacháze-
jící se v blízkosti, že bude vozidlo
zvednuto; nezdržujte se v těsné blíz-
kosti vozidla a v žádném případě se
jej nedotýkejte, dokud nebude znovu
dole;❒zasuňte ovládací kliku L- obr. 13zve-
dáku a zvedněte vozidlo tak, aby se
dostalo několik centimetrů nad zem;
❒u verzí s kryty kol vyšroubujte tři
upevňovací šrouby krytu, sundejte
kryt, vyšroubujte čtvrtý šroub a se-
jměte kolo;
❒u verzí s kryty kol upevněných na-
tlačením opatrně odstraňte kryt, aby
se nepoškodil;
❒zkontrolujte, zda se na styčných plo-
chách rezervního kola a náboje ne-
nacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
L0D0164mobr. 13

146
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI

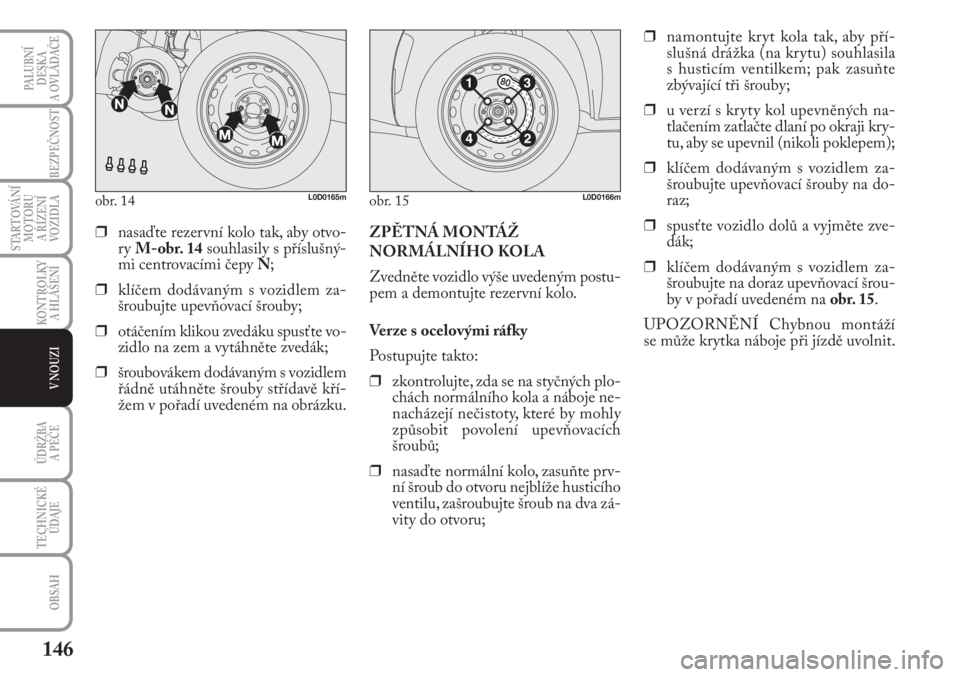

obr. 14L0D0165mobr. 15L0D0166m
❒nasaďte rezervní kolo tak, aby otvo-
ry M-obr. 14souhlasily s příslušný-
mi centrovacími čepy N;
❒klíčem dodávaným s vozidlem za-
šroubujte upevňovací šrouby;
❒otáčením klikou zvedáku spusťte vo-
zidlo na zem a vytáhněte zvedák;
❒šroubovákem dodávaným s vozidlem
řádně utáhněte šrouby střídavě kří-
žem v pořadí uvedeném na obrázku.ZPĚTNÁ MONTÁŽ
NORMÁLNÍHO KOLA
Zvedněte vozidlo výše uvedeným postu-
pem a demontujte rezervní kolo.
Verze s ocelovými ráfky
Postupujte takto:
❒zkontrolujte, zda se na styčných plo-
chách normálního kola a náboje ne-
nacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
❒nasaďte normální kolo, zasuňte prv-
ní šroub do otvoru nejblíže husticího
ventilu, zašroubujte šroub na dva zá-
vity do otvoru;❒namontujte kryt kola tak, aby pří-
slušná drážka (na krytu) souhlasila
s husticím ventilkem; pak zasuňte
zbývající tři šrouby;
❒u verzí s kryty kol upevněných na-
tlačením zatlačte dlaní po okraji kry-
tu, aby se upevnil (nikoli poklepem);
❒klíčem dodávaným s vozidlem za-
šroubujte upevňovací šrouby na do-
raz;
❒spusťte vozidlo dolů a vyjměte zve-
dák;
❒klíčem dodávaným s vozidlem za-
šroubujte na doraz upevňovací šrou-
by v pořadí uvedeném na obr. 15.
UPOZORNĚNÍ Chybnou montáží
se může krytka náboje při jízdě uvolnit.

147
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
Verze se slitinovými ráfky
❒Zkontrolujte, zda jsou styčné plochy
s nábojem čisté;
❒normální kolo nasaďte na centrova-
cí čepy, zasuňte upevňovací šrouby
a zašroubujte je klíčem dodaným
s vozidlem;
❒spusťte vozidlo dolů a vyjměte zve-
dák;
❒klíčem dodaným s vozidlem zašrou-
bujte na doraz upevňovací šrouby
v pořadí uvedeném na obr. 15pro
rezervní kolo;
❒upevněte zatlačením krytku náboje.Po výměně kola:
❒Umístěte rezervní kolo do příslušné-
ho uložení v zavazadlovém prostoru;
❒vložte a opatrně zatlačte zvedák pev-
ně do uložení, aby při jízdě nevib-
roval;
❒nářadí uložte zpět do prolisů v pře-
nosce;
❒vložte přenosku s nářadím do re-
zervního kola a zašroubujte zajišťo-
vací zařízení;
❒umístěte zpět krytinu v zavazadlo-
vém prostoru.VÝMĚNA
ŽÁROVKY
ZÁKLADNÍ POKYNY
❒Jestliže přestane svítit některá žárov-
ka, zkontrolujte nejdříve příslušnou
pojistku. Umístění pojistek je popsá-
no v bodě „Výměna pojistek“ v této
kapitole;
❒před výměnou žárovky zkontrolujte,
zda nejsou kontakty zoxidované;
❒spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
❒po každé výměně žárovky ve světlo-
metech zkontrolujte z bezpečnost-
ních důvodů sklon světelných
paprsků.
U halogenových žárovek se do-
týkejte pouze jejich kovových
částí. Jestliže se dotknete prsty
průhledné hlavice žárovky, sní-
ží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky. Po
náhodném dotyku otřete baňku žárovky
hadříkem namočeným v lihu a nechejte
ji osušit.

148
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
Nesprávně provedené úpravy
nebo opravy elektrické sousta-
vy provedené v rozporu s technickými
charakteristikami soustavy mohou způ-
sobit provozní závady a vyvolat ne-
bezpečí požáru.
POZOR
V halogenových žárovkách je
natlakovaný plyn. Při prask-
nutí může dojít k vymrštění střepů.
POZOR
TYP Y ŽÁROVEK obr. 16
Vozidlo je osazeno žárovkami různého
typu:
A Celoskleněné žárovky: jsou nasaze-
ny zatlačením. Vyjímají se vytažením.
B Bajonetové žárovky: pro vytažení
z objímky zatlačte na baňku, otočte
jí doleva a vytáhněte ven.
C Trubicové žárovky: Vyjmou se vyta-
žením z kontaktů.
D-E Halogenové žárovky: Vyjmou se
z uložení uvolněním zajišťovací
pružiny.
L0D0178mobr. 16
Zadní poziční a brzdová svět-
la jakož i třetí brzdové světlo
tvoří diody LED, proto při závadě vy-
hledejte autorizovaný servis Lancia.
POZORUPOZORNĚNÍ Panuje-li chladné nebo
vlhké počasí, nebo po prudkém dešti či
umytí vozidla se mohou světlomety nebo
zadní světla zamlžit a/nebo mohou uvnitř
kondenzovat kapky. Je to zcela přirozený
jev, který vzniká rozdílem teploty a vlh-
kosti mezi vnitřkem a vnějškem vozidla;
není to závada a nemá vliv na provozu-
schopnost osvětlovacích zařízení. Rozsví-
cením světel zamlžení rychle zmizí od
středu k okrajům krytu.

149
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI

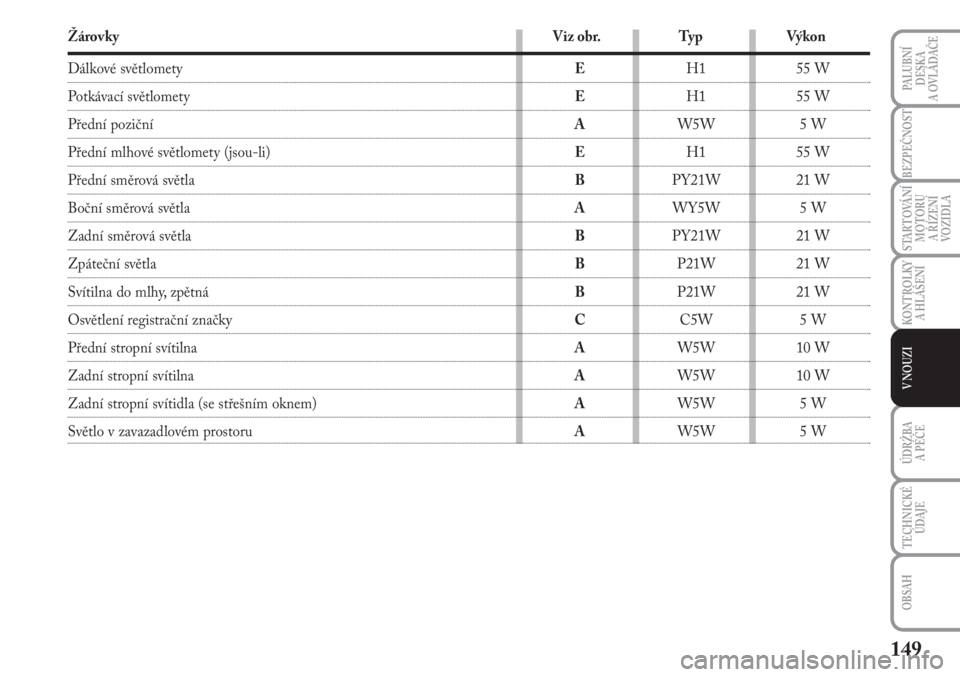

Žárovky Viz obr. Typ Výkon
Dálkové světlometyEH1 55 W
Potkávací světlomety EH1 55 W
Přední poziční AW5W 5 W
Přední mlhové světlomety (jsou-li)EH1 55 W
Přední směrová světlaBPY21W 21 W
Boční směrová světla AWY5W 5 W
Zadní směrová světla BPY21W 21 W
Zpáteční světla BP21W 21 W
Svítilna do mlhy, zpětná BP21W 21 W
Osvětlení registrační značky CC5W 5 W
Přední stropní svítilnaAW5W 10 W
Zadní stropní svítilnaAW5W 10 W
Zadní stropní svítidla (se střešním oknem)AW5W 5 W
Světlo v zavazadlovém prostoru AW5W 5 W

150
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZI
VÝMĚNA
ŽÁROVKY U
VNĚJŠÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v čás-
ti „Výměna žárovek“.
PŘEDNÍ OPTICKÉ SKUPINY
V předních optických skupinách jsou žá-
rovky potkávacích, dálkových a směro-
vých světel.
Při výměně žárovek pozičních, potkáva-
cích a dálkových světel je nutno odstra-
nit krytky.
Uspořádání žárovek v optické skupině
obr. 17:
Apotkávací světla
Bdálkové světlomety a obrysová světla
Csměrová světla
Po výměně namontujte správně krytky
jednotlivých žárovek a zkontrolujte, zda
jsou řádně upevněny.UPOZORNĚNÍ Pro zpřístupnění kryt-
ky žárovkových objímek levého světlo-
metu (po směru jízdy) je před výměnou
třeba odstranit kryt B-obr. 18pojistko-
vé skříňky v motorovém prostoru.
obr. 17L0D0157mobr. 18L0D0125m
Než začnete žárovky vy-
měňovat, počkejte, až mo-
tor vychladne: NEBEZPEČÍ PO-
PÁLENIN!
POZOR

151
KONTROLKY
A HLÁŠENÍ
PALUBNÍ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A ŘÍZENÍ
VOZIDLA
ÚDRŽBA
A PÉČE
OBSAH
TECHNICKÉ
ÚDAJE
V NOUZIPOTKÁVACÍ SVĚTLOMETY
obr. 19
Postup při výměně žárovky:
❒odstraňte krytku;
❒odpojte elektrický konektor A-obr. 19;
❒uvolněte úchytku žárovky B, vytáh-
něte žárovku Ca vyměňte ji;❒namontujte novou žárovku tak, aby
profil kovové části souhlasil s dráž-
kami na parabole světlometu, připojte
elektrický konektor Ba upevněte
úchytku žárovky A;
❒po výměně namontujte zpět krytku do
správné polohy.
DÁLKOVÉ SVĚTLOMETY
obr. 20
Postup při výměně žárovky:
❒odstraňte krytku;
❒odpojte elektrický konektor A-obr. 20;
❒uvolněte úchytky žárovky B, vytáh-
něte žárovku Ca vyměňte ji;
❒namontujte novou žárovku tak, aby
profil kovové části souhlasil s dráž-
kami na parabole světlometu, připojte
elektrický konektor Ba upevněte
úchytky žárovky A;
❒po výměně nasaďte zpět krytku do
správné polohy.
obr. 20L0D0159mobr. 19L0D0158m
