2011 Lancia Delta Návod k použití a údržbě (in Czech)

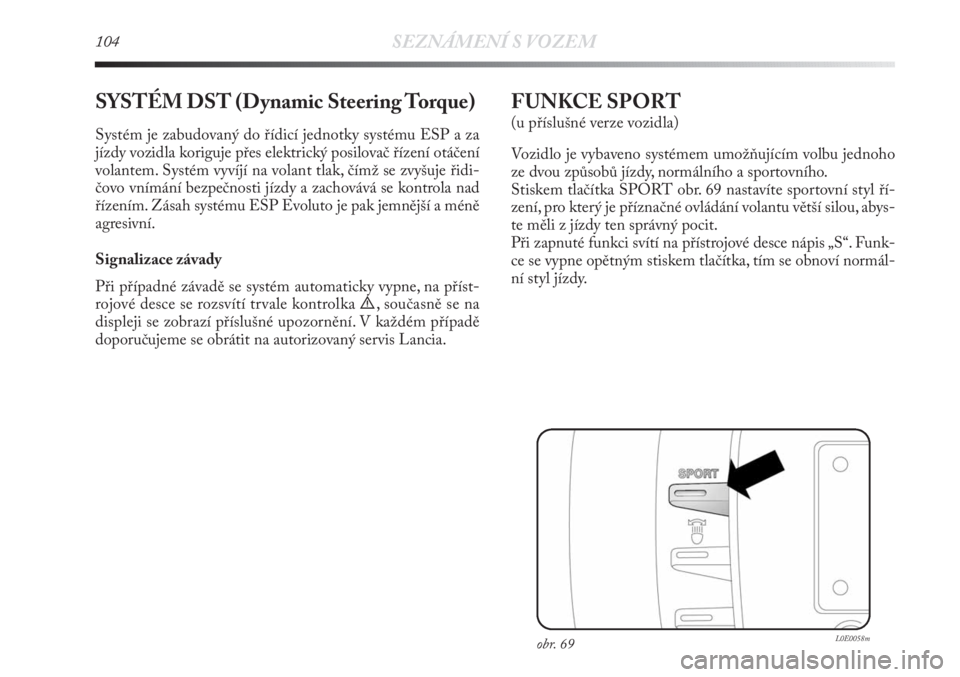

104SEZNÁMENÍ S VOZEM
SYSTÉM DST (Dynamic Steering Torque)
Systém je zabudovaný do řídicí jednotky systému ESP a za
jízdy vozidla koriguje přes elektrický posilovač řízení otáčení
volantem. Systém vyvíjí na volant tlak, čímž se zvyšuje řidi-
čovo vnímání bezpečnosti jízdy a zachovává se kontrola nad
řízením. Zásah systému ESP Evoluto je pak jemnější a méně
agresivní.
Signalizace závady
Při případné závadě se systém automaticky vypne, na příst-
rojové desce se rozsvítí trvale kontrolka è, současně se na
displeji se zobrazí příslušné upozornění. V každém případě
doporučujeme se obrátit na autorizovaný servis Lancia.
FUNKCE SPORT
(u příslušné verze vozidla)
Vozidlo je vybaveno systémem umožňujícím volbu jednoho
ze dvou způsobů jízdy, normálního a sportovního.
Stiskem tlačítka SPORT obr. 69 nastavíte sportovní styl ří-
zení, pro který je příznačné ovládání volantu větší silou, abys-
te měli z jízdy ten správný pocit.
Při zapnuté funkci svítí na přístrojové desce nápis „S“. Funk-
ce se vypne opětným stiskem tlačítka, tím se obnoví normál-
ní styl jízdy.
obr. 69L0E0058m

SEZNÁMENÍ S VOZEM105
1
UPOZORNĚNÍ Stiskem tlačítka SPORT se funkce aktivu-
je asi za 5 sekund.
UPOZORNĚNÍ Při parkování s velkým počtem manévrů
může řízení zatuhnout, což je zcela normální. Je to způsobe-
no ochranou elektromotoru řízení před přehřátím. Proto ne-
ní nutné zajišťovat opravu. Při opětném použití vozidla bude
posilové řízení pracovat zase normálně.Je přísně zakázáno v rámci poprodejního dovyba-
vování vozidla upravovat řízení nebo volantový
hřídel (např. při montáži imobilizéru) způsobem,
jímž by se mohly snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z hlediska bez-
pečnosti a neshodu s homologací vozidla.
Před jakoukoli údržbou vypněte motor a vytaže-
ním klíče ze spínací skříňky zamkněte řízení. To
platí zejména pro vozidlo s zvednutými koly. Po-
kud by to nebylo možné (tzn. že je nutno mít klíček na po-
loze MAR nebo motor musí běžet), demontujte hlavní
pojistku elektrického posilového řízení.U některých verzí, s aktivovanou funkcí CIT Y ne-
lze aktivovat funkci SPORT. Pokud chcete aktivo-
vat funkci SPORT, je nutné deaktivovat funkci CI-
T Y a naopak, protože tyto funkce nejsou kompatibilní.

106SEZNÁMENÍ S VOZEM
REACTIVE SUSPENSION
SYSTEM
(systém aktivních tlumičů)
Tento systém vzájemně reaguje s funkcí SPORT (viz odstav-
ci „Funkce Sport“).
Tlačítkem SPORT obr. 70 je možné volit mezi dvěma na-
staveními řízení v závislosti na typu cesty a povrchu vozov-
ky:
– s tlačítkem uvolněným: způsob „normální“
– s tlačítkem stisknutým: způsob „SPORT“V „normálním“ provozním režimu regulují aktivní tlumiče tlu-
mení vozidla, přizpůsobují jej typu vozovky a namáhání při
řízení, čímž výrazně zlepšují jízdní komfort, zvláště na ne-
rovné vozovce.
V provozním režimu „SPORT“ se na displeji přístrojové des-
ky rozsvítí nápis „S“. S touto funkcí se dosahuje sportovního
nastavení vyznačujícího se rychlejší akcelerací a změnou účin-
ku posilovače řízení za účelem dosažení odpovídajícího po-
citu z jízdy. Zároveň se změní nastavení tlumičů, které zaru-
čuje větší přesnost vedení a odezvy vozu při zachování dobré
úrovně komfortu. Řidič to pozná podle přesnějších průjezdů
zatáčkami a rychlejší reakce při změně směru.
obr. 70L0E0058m

SEZNÁMENÍ S VOZEM107
1
U verze 1.4 Turbo Jet 150k je při stisku tlačítka SPORT na-
víc aktivována funkce přeplňování turbokompresoru (over-
boost); řídicí jednotka motoru umožní, na základě
polohy pedálu akcelerátoru a po omezenou dobu, dosahovat
úrovně maximálního tlaku uvnitř turbokompresoru, s násled-
ným zvýšením točivého momentu motoru oproti normálně
dosažitelnému momentu.
Tato funkce je užitečná hlavně při potřebě krátkodobého ma-
ximálního výkonu (např. při předjíždění).
UPOZORNĚNÍ Při akceleraci se zapnutou funkcí SPORT
je možno cítit škubání, kterým se vyznačuje sportovní nasta-
vení.
UPOZORNĚNÍ Stiskem tlačítka SPORT se funkce aktivu-
je asi za 5 sekund.
Závada systému
V případě nesprávné funkce systém signalizuje řidiči závadu
hlášením na přístrojové desce s multifunkčním konfigurova-
telným displejem a rozsvícením symbolu
ižluté barvy.
V takovém případě se obraťte na autorizovaný servis Lancia.
DRIVING ADVISOR
(Upozornění na přejetí hranice jízdního
pruhu)
(u příslušné verze vozidla)
Tento systém upozorní řidiče, že vozidlo vyjíždí přes hra-
nici jízdního pruhu. Je to tedy cenný pomocník ve chvilce
nepozornosti. Videosnímač nainstalovaný na čelním skle
u vnitřního zpětného zrcátka snímá podélné značení jízdních
pruhů a polohu vozidla vůči nim.
UPOZORNĚNÍ S případnou výměnou čelního skla vozidel,
která mají ve výbavě funkci upozornění na přejetí hranice jízd-
ního pruhu (Driving Advisor) doporučujeme vyhledat auto-
rizovaný servis Lancia. Pokud necháte sklo vyměnit u spe-
cializovaného servisu na výměnu skel, je třeba se v každém
případě dostavit do autorizovaného servisu Lancia a nechat si
kameru zkalibrovat.

108SEZNÁMENÍ S VOZEM
FUNGOVÁNÍ
Při startování motoru se systém nezapne. Systém se zapne stis-
kem tlačítka A-obr. 71 na palubní desce. Zapnutí se pozná po-
dle rozsvícení kontrolky v tlačítku a podle hlášení na displeji
přístrojové desky. Po zapnutí začne systém detekovat provoz-
ní stavy, což je řidiči signalizováno blikáním kontrolky v tla-
čítku a ikonami
ežluté barvy na displeji přístrojové desky.
Systém se aktivuje, jakmile zjistí, že má k tomu podmínky. V
důsledku toho: zhasne ikona
ena displeji přístrojové desky
a rozsvítí se trvale kontrolka v tlačítku.
UPOZORNĚNÍ Pokud systém nedetekuje podmínky pro
svou činnost, neaktivuje se. To je řidiči signalizováno blikáním
kontrolky v tlačítku a ikonami
ežluté barvy na displeji příst-
rojové desky.
PODMÍNKY PRO AKTIVACI SYSTÉMU
Po zapnutí se systém aktivuje pouze za následujících podmí-
nek:
❍držení volantu alespoň jednou rukou;
❍rychlost vozidla 65 – 180 km/h;
❍po obou stranách vozidla jsou viditelně a kvalitně vyzna-
čené podélné jízdní pruhy;
❍dobrá viditelnost;
❍jízda v přímém směru nebo zatáčkou o velkém polomě-
ru;
❍dostatečný výhled z vozidla (dostatečný odstup od vozid-
la jedoucího před námi). ZAPNUTÍ/VYPNUTÍ SYSTÉMU
Když je systém zapnutý a vozidlo se začne blížit k některé-
mu ze značení vymezujícího jízdní pruh, zapůsobí na volant
silou, která řidiči doporučí směr točení volantem, aby zůstal
v jízdním pruhu, v němž právě jede. Pokud řidič dá směrovým
světlem znamení, že chce změnit jízdní pruh nebo předjet ji-
né vozidlo, systém se dočasně vypne. Pokud se řidič rozhod-
ne změnit jízdní pruh bez zapnutí ukazatelů směru, ucítí na
volantu tlak, kterým je upozorněn, že přejíždí hranici pruhu.
Pokud řidič pokračuje v přejezdu do jiného jízdního pruhu,
systém se dočasně vypne a aktivuje se znovu, jakmile deteku-
je jízdu v novém jízdním pruhu. Dočasné vypnutí systému je
řidiči signalizováno blikáním kontrolky v tlačítku a ikonou e
žluté barvy na displeji přístrojové desky.
UPOZORNĚNÍ Systém na volant působí silou, kterou řidič
sice pozná, ale dokáže ji snadno překonat. To znamená, že kon-
trola nad vozidlem je trvale na řidiči.

SEZNÁMENÍ S VOZEM109
1
VYPNUTÍ SYSTÉMU
Manuálně
Systém můžete vypnout stiskem tlačítka A-obr. 71 na palub-
ní desce. Vypnutí se pozná podle rozsvícení kontrolky v tla-
čítku a podle hlášení 1-obr. 72 na displeji přístrojové desky.
Automaticky
Systém se může vypnout také automaticky (to znamená, že
v případě potřeby bude nutné jej znovu zapnout). Automa-
tické vypnutí systému je signalizováno řidiči třemi zvukový-
mi výstrahami a hlášením 1-obr. 72 na displeji přístrojové des-
ky. Dojte k němu v následujících případech:
❍řidič nedrží ruce na volantu (na přístrojové desce se zob-
razí hlášení 2-obr. 72 a zní zvuková výstraha, signalizace
trvá, dokud řidič znovu neuchopí volant; anebo systém bu-
de tento stav považovat za nebezpečný a automaticky se
vypne);
❍zásah systémů vozidla (ABS, ESP, ASR, DST a TTC).
❍řidič aktivuje sportovní režim stisknutím tlačítka SPORT
(u příslušné verze vozidla).
UPOZORNĚNÍ Systém nebude možno aktivovat, pokud ři-
dič už před tím aktivoval režim sportovní jízdy. Vypnutí sys-
tému je signalizováno řidiči třemi zvukovými výstrahami a hlá-
šením 1-obr. 72 na displeji.ZÁVADA SYSTÉMU
Při selhání nahlásí systém řidiči poruchu hlášením 3-obr. 72
na displeji přístrojové desky a zvukovou výstrahou.
UPOZORNĚNÍ
Upozornění na přejezd hranice jízdního pruhu nebude fun-
govat při závadě některého z následujících bezpečnostních sys-
témů: ABS, ESP, ASR, DST a TTC.
Pokud jsou jízdní pruhy špatně čitelné nebo se pře-
krývají či zcela chybějí, nemůže systém poskytovat
řidiči podporu. V takovém případě nebude aktivní.
Upozornění na přejezd hranice jízdního pruhu ne-
představuje automatický systém řízení vozidla, ne-
kontroluje namísto řidiče trajektorii pohybu vozid-
la. Řidič je osobně odpovědný za to, že bude věnovat
patřičnou pozornost jak dopravní situaci, tak vozovce a bu-
de bezpečně ovládat trajektorii pohybu vozidla.
Funkce upozornění na přejezd hranice jízdního pruhu být na-
rušována špatnou viditelností (mlha, déšť, sníh), extrémními
světelnými poměry (oslnění sluncem, tma), byť částečným zne-
čištěním nebo poškozením čelního okna v oblasti kamery.
Oblast čelního skla u kamery nesmí být zakryta ani částečně
(nálepkami, fóliemi, atd.).

110SEZNÁMENÍ S VOZEM
obr. 71L0E1009g
obr. 72L0E1010g
123

–
Driving Advisor
zapnutý
–
–
Driving Advisor
zapnutý
Driving Advisor
vypnutý
Driving Advisor
vypnutý
Držte
ruce
na volantu
Driving Advisor
není k dispozici.
viz návod
Driving Advisor
vypnutýSystém není zapnutý
Systém byl zapnut a není
aktivní
Systém zkoumá
provozní stavy
Systém je aktivní
a byly detekovány
provozní podmínky
Systém byl zapnutý
a je hned aktivní
Systém byl vypnut
ručně
Systém byl vypnut
automaticky
Systém upozorňuje
řidiče,
aby uchopil volant
Závada systému:
vyhledejte
autorizovaný servis Lancia
Systém se nezapnul,
je aktivní režim
sportovní styl
jízdy.
SEZNÁMENÍ S VOZEM111
1
PŘEHLED SIGNALIZACÍ PŘI POUŽÍVÁNÍ SYSTÉMU „DRIVING ADVISOR“
–
–
–
–
–
–
3 výstrahy
Opakovaná
výstraha
Jedna výstraha
3 výstrahy–
eSvítí
přerušovače
eSvítí
přerušovaně
–
–
–
–
eSvítí
trvale
e! Svítí
trvale
–
Stav kontrolky led Zpráva o displej Stav ikony Signalizace Význam
na tlačítku (obr. 71 a 72) na displeji zvuková
Nesvítí
Svítí přerušovaně
Svítí přerušovaně
Svítí trvale
Svítí trvale
Nesvítí
Nesvítí
Svítí trvale
Nesvítí
Nesvítí
