2011 Lancia Delta Manual de Uso e Manutenção (in Portuguese)

208EM EMERGÊNCIA

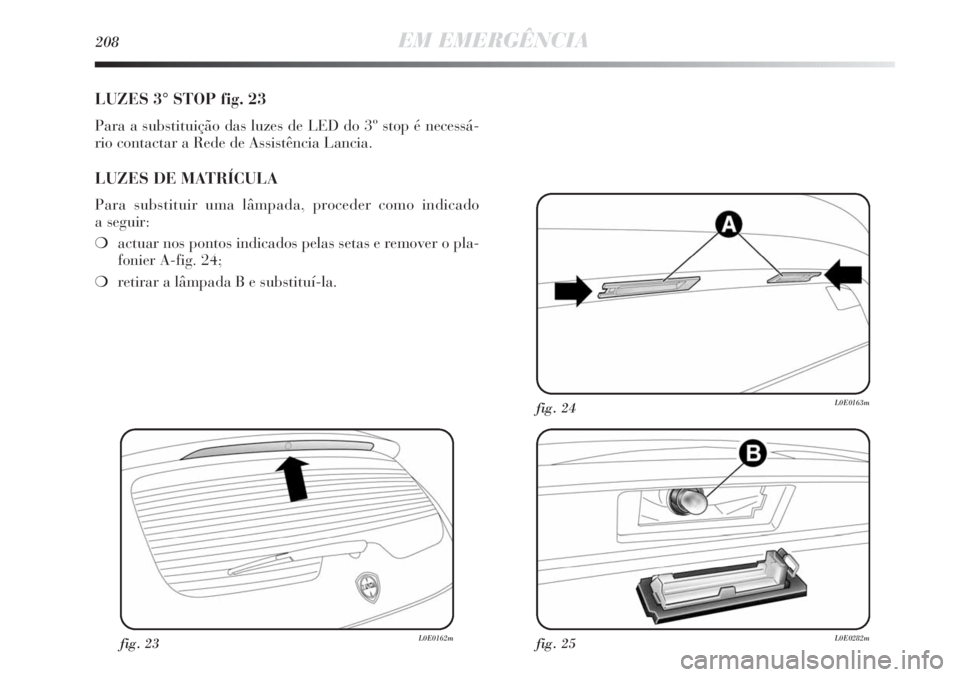

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop é necessá-
rio contactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 24;
❍retirar a lâmpada B e substituí-la.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

EM EMERGÊNCIA209
4
fig. 27L0E0166m
fig. 26L0E0165m

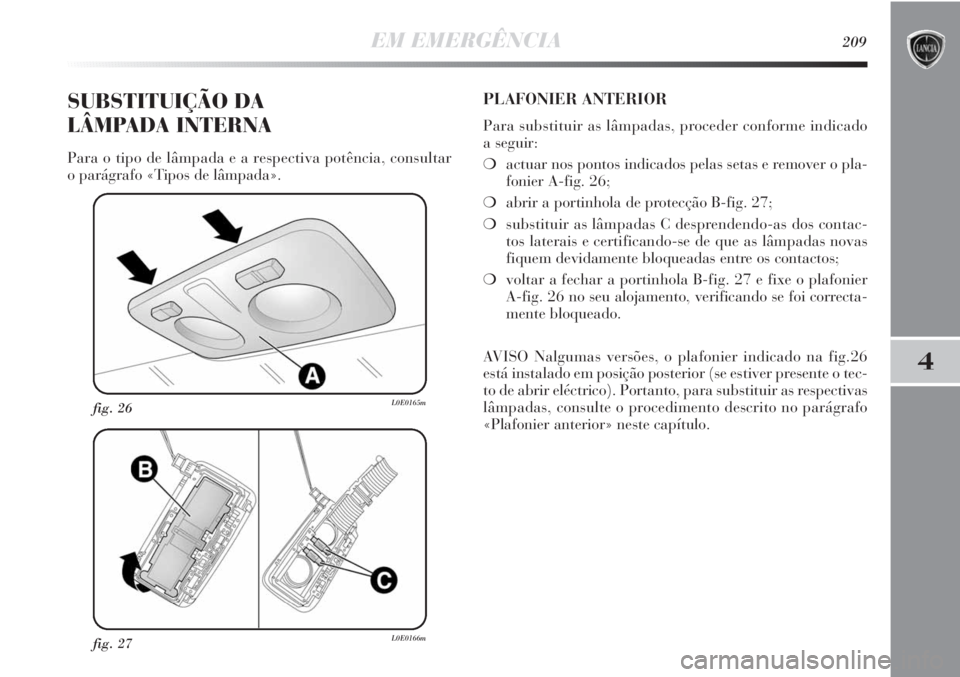

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a respectiva potência, consultar
o parágrafo «Tipos de lâmpada».
PLAFONIER ANTERIOR
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 26;
❍abrir a portinhola de protecção B-fig. 27;
❍substituir as lâmpadas C desprendendo-as dos contac-
tos laterais e certificando-se de que as lâmpadas novas
fiquem devidamente bloqueadas entre os contactos;
❍voltar a fechar a portinhola B-fig. 27 e fixe o plafonier
A-fig. 26 no seu alojamento, verificando se foi correcta-
mente bloqueado.
AVISO Nalgumas versões, o plafonier indicado na fig.26
está instalado em posição posterior (se estiver presente o tec-
to de abrir eléctrico). Portanto, para substituir as respectivas
lâmpadas, consulte o procedimento descrito no parágrafo
«Plafonier anterior» neste capítulo.

210EM EMERGÊNCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

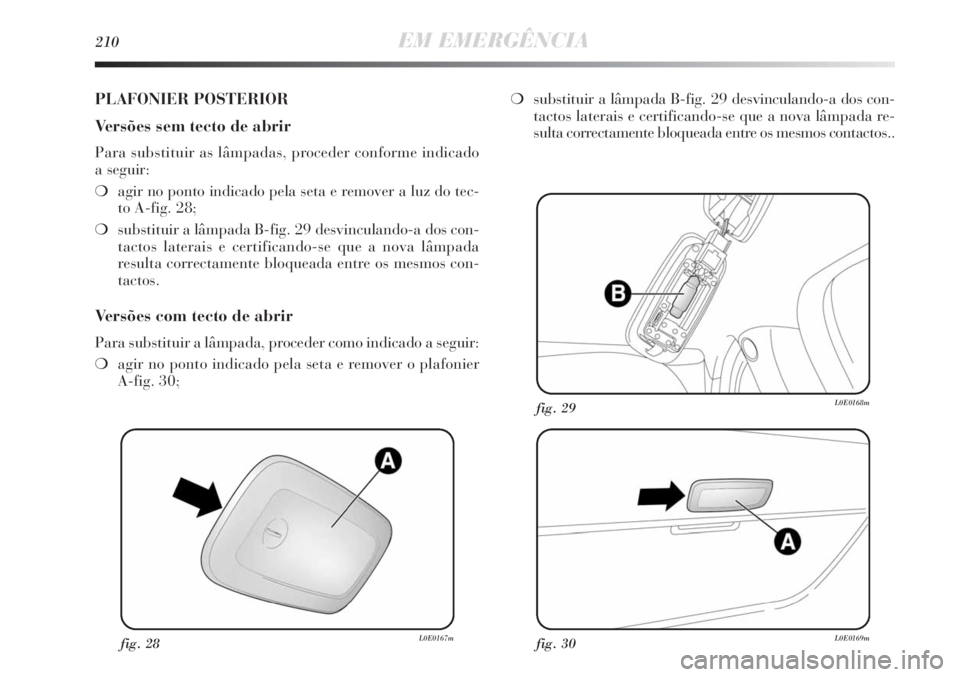

PLAFONIER POSTERIOR
Versões sem tecto de abrir
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❍agir no ponto indicado pela seta e remover a luz do tec-
to A-fig. 28;
❍substituir a lâmpada B-fig. 29 desvinculando-a dos con-
tactos laterais e certificando-se que a nova lâmpada
resulta correctamente bloqueada entre os mesmos con-
tactos.
Versões com tecto de abrir
Para substituir a lâmpada, proceder como indicado a seguir:
❍agir no ponto indicado pela seta e remover o plafonier
A-fig. 30;❍substituir a lâmpada B-fig. 29 desvinculando-a dos con-
tactos laterais e certificando-se que a nova lâmpada re-
sulta correctamente bloqueada entre os mesmos contactos..

EM EMERGÊNCIA211
4
fig. 32L0E0171mfig. 33L0E0172m

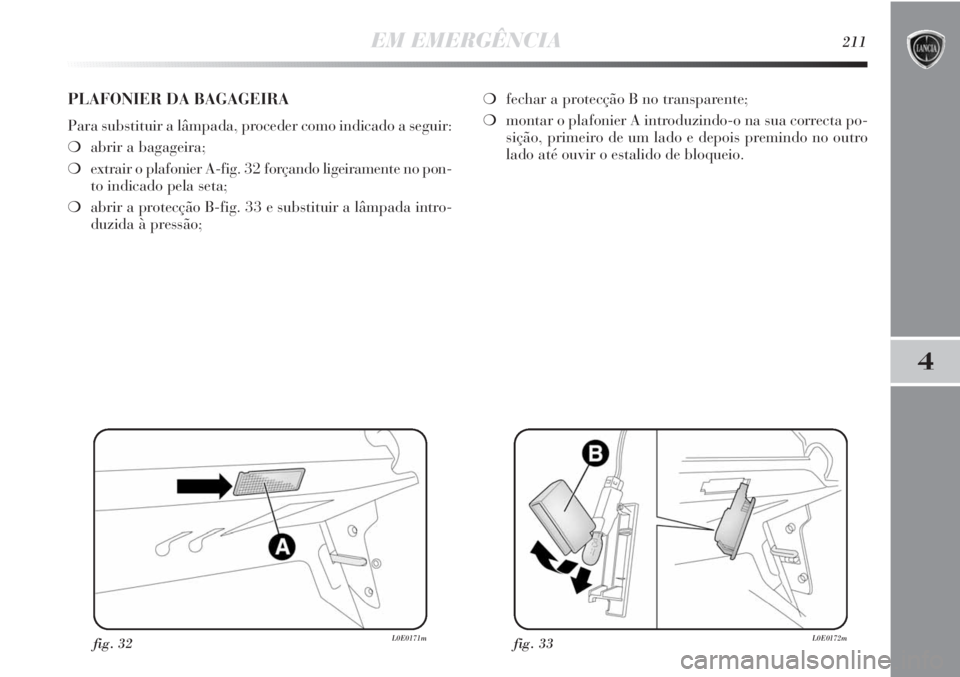

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira;
❍extrair o plafonier A-fig. 32 forçando ligeiramente no pon-
to indicado pela seta;
❍abrir a protecção B-fig. 33 e substituir a lâmpada intro-
duzida à pressão;❍fechar a protecção B no transparente;
❍montar o plafonier A introduzindo-o na sua correcta po-
sição, primeiro de um lado e depois premindo no outro
lado até ouvir o estalido de bloqueio.

212EM EMERGÊNCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

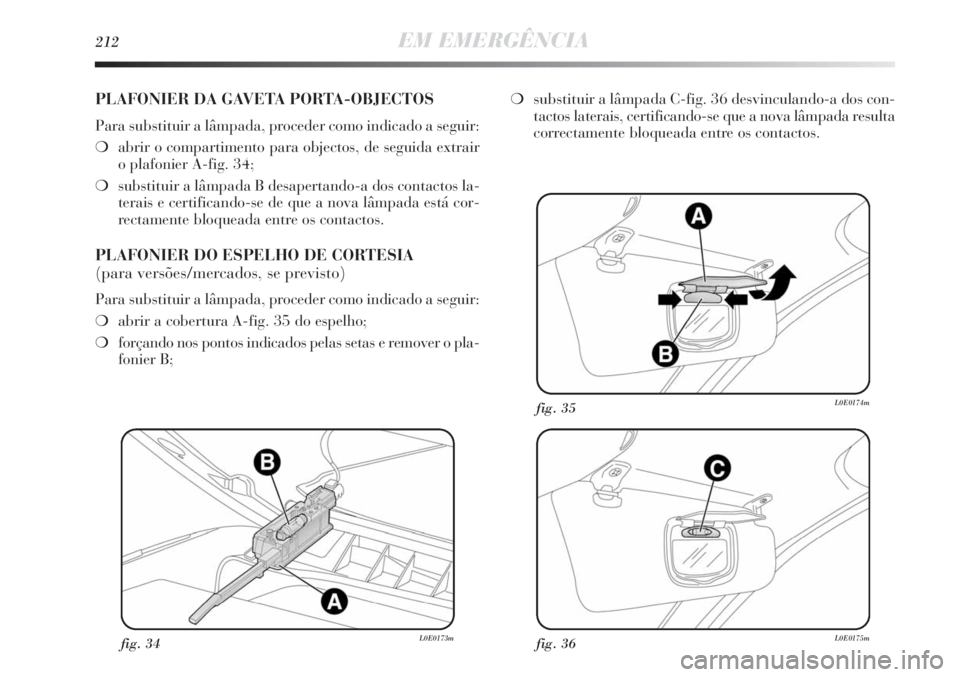

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir o compartimento para objectos, de seguida extrair
o plafonier A-fig. 34;
❍substituir a lâmpada B desapertando-a dos contactos la-
terais e certificando-se de que a nova lâmpada está cor-
rectamente bloqueada entre os contactos.
PLAFONIER DO ESPELHO DE CORTESIA
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a cobertura A-fig. 35 do espelho;
❍forçando nos pontos indicados pelas setas e remover o pla-
fonier B;❍substituir a lâmpada C-fig. 36 desvinculando-a dos con-
tactos laterais, certificando-se que a nova lâmpada resulta
correctamente bloqueada entre os contactos.

EM EMERGÊNCIA213
4
SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso
de avaria ou intervenção imprópria no sistema. Quando um
dispositivo não funciona, é necessário verificar a eficiência
do respectivo fusível de protecção: o elemento condutor
A-fig. 37 não deve ser interrompido. Caso contrário, é ne-
cessário substituir o fusível queimado por outro com a mes-
ma amperagem (da mesma cor).
B fusível íntegro.
C fusível com elemento condutor interrompido.
Para substituir um fusível utilizar a pinça D-fig. 37 engata-
da na centralina do tablier.
Para separar o fusível de protecção, consultar as tabelas nas
páginas seguintes.
fig. 37L0E0085m
Caso o fusível se interrompa ulteriormente,
dirigir-se à Rede de Assistência Lancia.
Não substituir, nunca, um fusível avariado por
filamentos metálicos ou outro material de re-
cuperação.
Não substituir, em caso algum, um fusível por
outro com amperagem superior; PERIGO DE
INCÊNDIO.
Se um fusível geral de protecção (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervier, di-
rigir-se à Rede de Assistência Lancia.
Antes de substituir um fusível, certificar-se de
ter retirado a chave do dispositivo de arran-
que e de ter desligado e/ou desactivado todos os
utilizadores.
Se um fusível geral de protecção dos sistemas de
segurança (sistema air bag, sistema de trava-
gem), sistemas do motopropulsor (sistema do
motor, sistema da caixa de vel.) ou sistema da direc-
ção intervier, dirigir-se à Rede de Assistência Lancia.

214EM EMERGÊNCIA
fig. 38L0E0209m

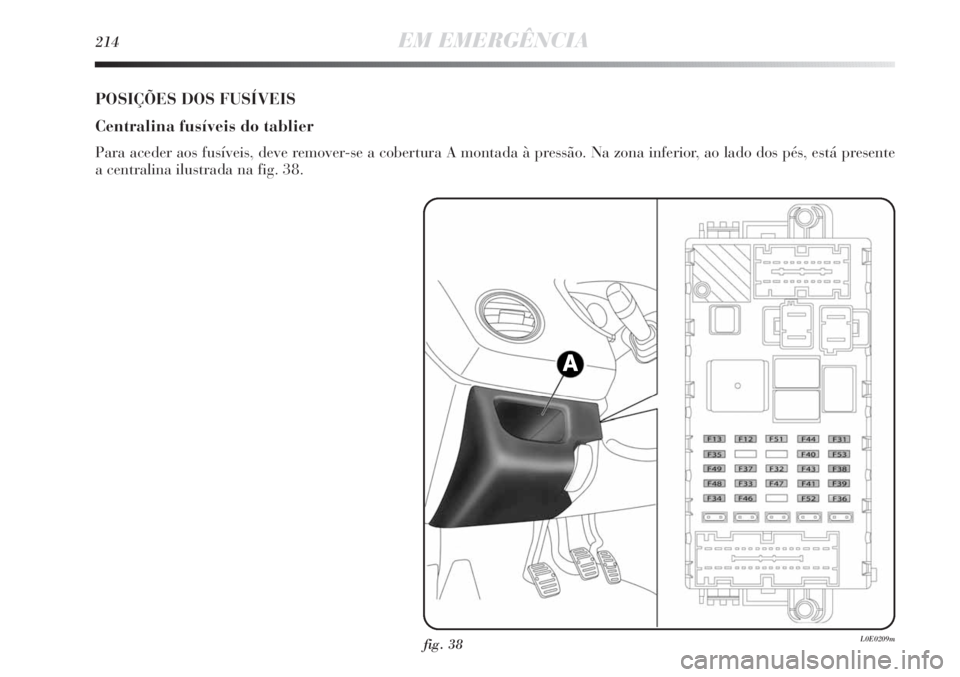

POSIÇÕES DOS FUSÍVEIS
Centralina fusíveis do tablier
Para aceder aos fusíveis, deve remover-se a cobertura A montada à pressão. Na zona inferior, ao lado dos pés, está presente
a centralina ilustrada na fig. 38.

EM EMERGÊNCIA215
4

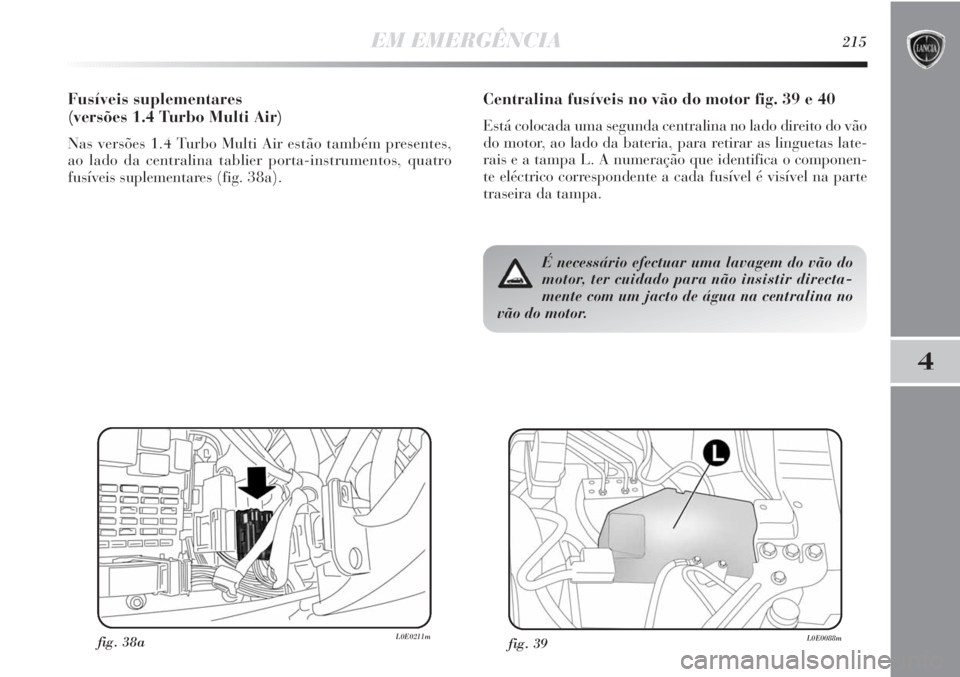

Centralina fusíveis no vão do motor fig. 39 e 40
Está colocada uma segunda centralina no lado direito do vão
do motor, ao lado da bateria, para retirar as linguetas late-
rais e a tampa L. A numeração que identifica o componen-
te eléctrico correspondente a cada fusível é visível na parte
traseira da tampa.
fig. 39L0E0088mfig. 38aL0E0211m
É necessário efectuar uma lavagem do vão do
motor, ter cuidado para não insistir directa-
mente com um jacto de água na centralina no
vão do motor.
Fusíveis suplementares
(versões 1.4 Turbo Multi Air)
Nas versões 1.4 Turbo Multi Air estão também presentes,
ao lado da centralina tablier porta-instrumentos, quatro
fusíveis suplementares (fig. 38a).
