2011 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
30
7

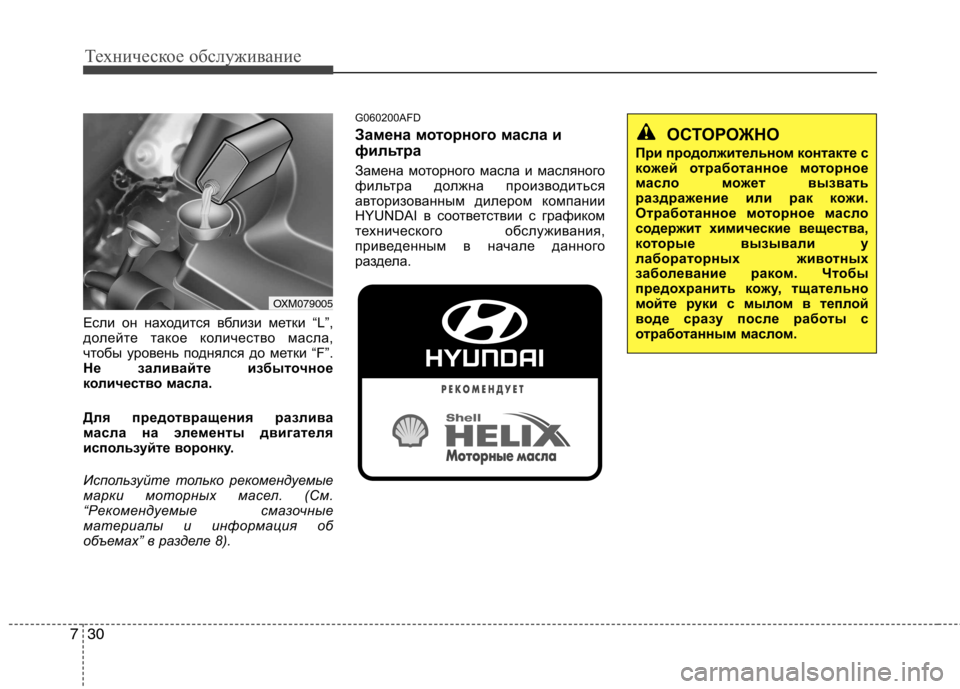

Если он находится вблизи метки “L”,
долейте такое количество масла,
чтобы уровень поднялся до метки “F”.
Не заливайте избыточное
количество масла.
Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только рекомендуемые
марки моторных масел. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8). G060200AFD
Замена моторного масла и
фильтра
Замена моторного масла и масляного
фильтра должна производиться
авторизованным дилером компании
HYUNDAI в соответствии с графиком
технического обслуживания,
приведенным в начале данного
раздела.
ОСТОРОЖНО
При продолжительном контакте с
кожей отработанное моторное
масло может вызвать
раздражение или рак кожи.
Отработанное моторное масло
содержит химические вещества,
которые вызывали у
лабораторных животных
заболевание раком. Чтобы
предохранить кожу, тщательно
мойте руки с мылом в теплой
воде сразу после работы с
отработанным маслом.
OXM079005

731
Техническое обслуживание
ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
G070000AFD
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом.
G070100AFD
Проверка уровня охлаждающей
жидкости Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги.
Уровень охлаждающей жидкости
должен находиться между отметками
“L(MIN)” и “F(MAX)” на стенке
расширительного бачка при холодном
двигателе.
(Продолжение)
• Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую осторож
-ность. Оберните крышку
толстой тканью и медленно
проверните ее против часовой
стрелки до первого упора.
Отойдите в сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись, что
давление сброшено, нажмите
на крышку радиатора,
используя толстую ткань, и,
продолжая вращение против
часовой стрелки, снимите
крышку.
• Даже если двигатель выклю
-чен, не снимайте крышку
радиатора или сливную
пробку, пока двигатель и
радиатор не остынут. До этого
момента горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут привести
к серьезной травме.
ОСТОРОЖНО - Снятие
крышки радиатора
• Не следует открывать крышку радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
(Продолжение)
OXM079006

Техническое обслуживание
32
7
Если уровень охлаждающей жидкости
низкий, долейте достаточное коли-чество рекомендуемой охлаждающей
жидкости, чтобы обеспечить защиту от
замерзания и коррозии. Доведите
уровень до метки “F(MAX)”, но не
заливайте избыточное количество
жидкости. Если осуществлять доливку
охлаждающей жидкости приходится
слишком часто, обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки системы
охлаждения. G070101BUNРекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать только
деионизированную или мягкую воду.
Запрещается добавлять жесткую воду
в оригинальную охлаждающую
жидкость. Ошибки при смешивании
охлаждающей жидкости могут
привести к серьезной неисправности
или повреждению двигателя.
• Двигатель автомобиля имеет алюминиевые детали и должен быть
защищен от коррозии и замерзания
с помощью охлаждающей жидкости
на основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать метиловый и этиловый спирты, а
также добавлять их в рекомен
-дуемые охлаждающие жидкости.
• Не следует использовать растворы, в которых содержится более 60%
или менее 35% антифриза,
поскольку они обладают
пониженной эффективностью. Процентное содержание компонентов
смеси приведено в следующей
таблице.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Температура
окружающего воздуха Процентное содержание
компонентов смеси (объем)
Антифриз Вода

733
Техническое обслуживание
G070200AFD

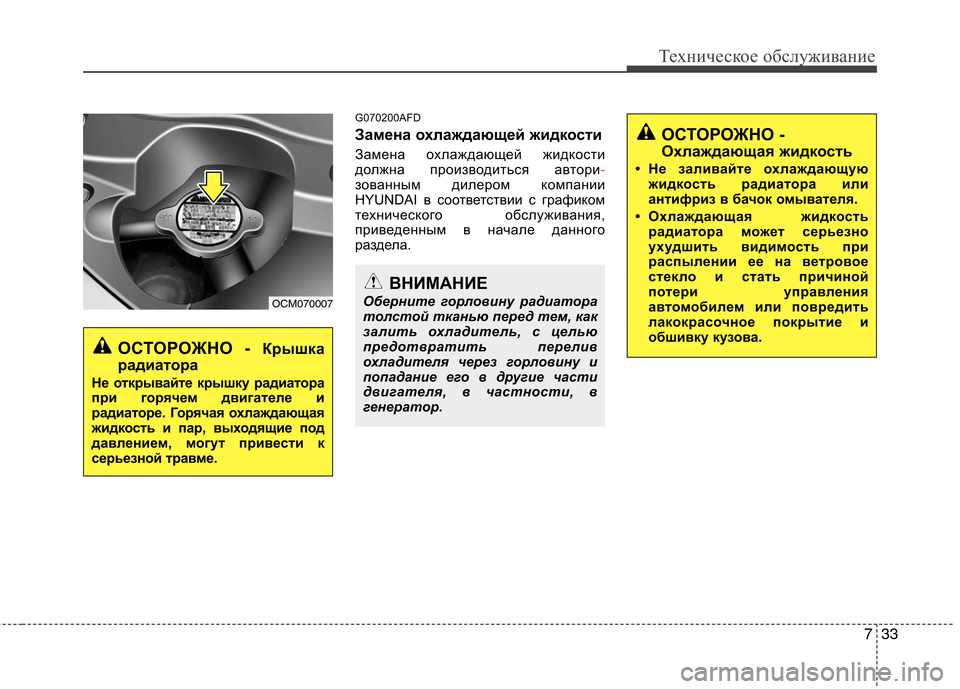

Замена охлаждающей жидкости
Замена охлаждающей жидкости
должна производиться автори
-зованным дилером компании
HYUNDAI в соответствии с графиком
технического обслуживания,
приведенным в начале данного
раздела.
ВНИМАНИЕ
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.
ОСТОРОЖНO -
Oхлаждающая жидкость
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автом обилем или повредить
лакокрасочное покрытие и
обшивку кузова.
ОСТОРОЖНО - Крышка
радиатора
Не открывайте крышку радиатора
при горячем двигателе и
радиаторе. Горячая охлаждающая
жидкость и пар, выходящие под
давлением, могут привести к
серьезной травме.
OCM070007

Техническое обслуживание
34
7

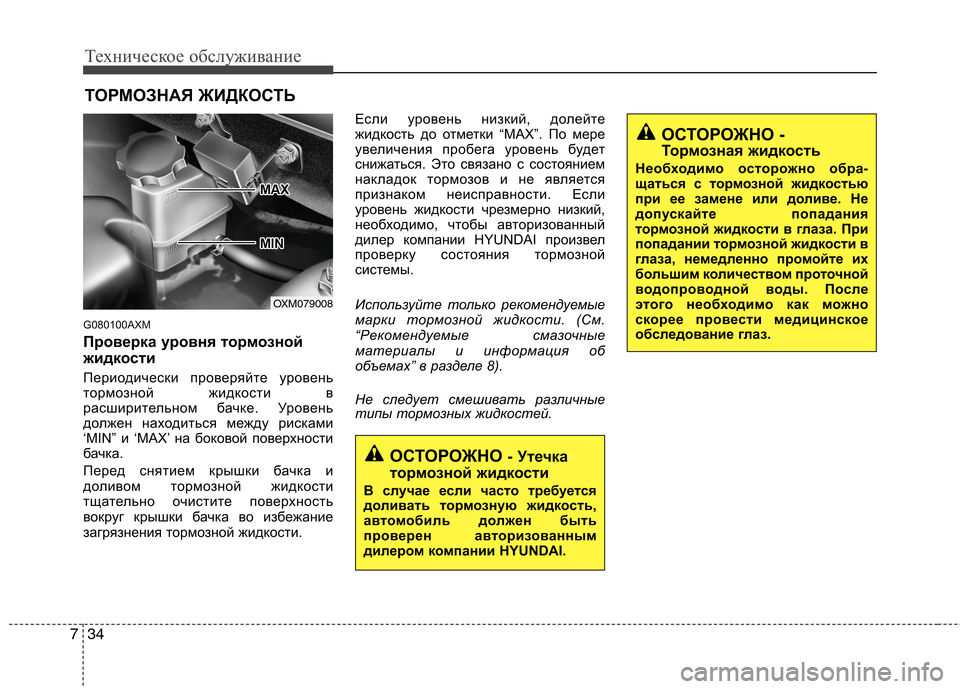

ТОРМОЗНАЯ ЖИДКОСТЬ
G080100AXM
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
тормозной жидкости в
расширительном бачке. Уровень
должен находиться между рисками
‘MIN” и ‘MAX’ на боковой поверхности
бачка.
Перед снятием крышки бачка и
доливом тормозной жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения тормозной жидкости. Если уровень низкий, долейте
жидкость до отметки “MAX”. По мере
увеличения пробега уровень будет
снижаться. Это связано с состоянием
накладок тормозов и не является
признаком неисправности. Если
уровень жидкости чрезмерно низкий,
необходимо, чтобы авторизованный
дилер компании HYUNDAI произвел
проверку состояния тормозной
системы.
Используйте только рекомендуемые
марки тормозной жидкости. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
Не следует смешивать различные
типы тормозных жидкостей.
ОСТОРОЖНО -
Тормозная жидкость
Необходимо осторожно обра-
щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания
тормозной жидкости в глаза. При
попадании тормозной жидкости в
глаза, немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.
ОСТОРОЖНО - Утечка
тормозной жидкости
В случае если часто тр ебуется
доливать тормозную жидкость,
автом обиль должен быть
проверен авторизованным
дилером компании HYUNDAI.
OXM079008

735
Техническое обслуживание

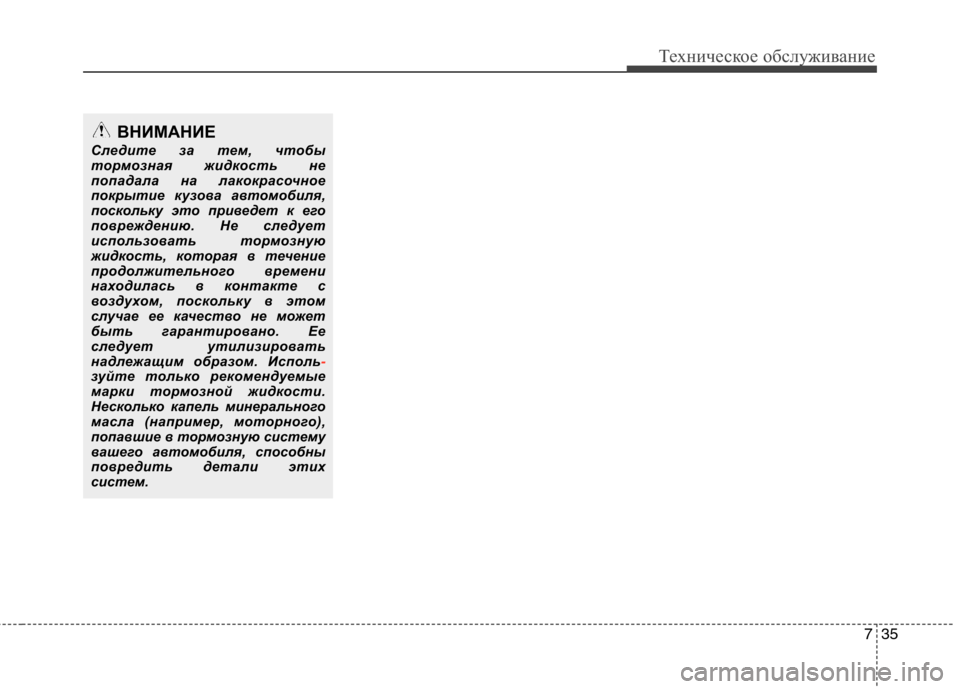

ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не
попадала на лакокрасочное
покрытие кузова автомобиля,
поскольку это приведет к его
повреждению. Не следует
использовать тормозную
жидкость, которая в течение
продолжительного времени
находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее
следует утилизировать
надлежащим образом. Исполь
-зуйте только рекомендуемые
марки тормозной жидкости.
Несколько капель минерального
масла (например, моторного),
попавшие в тормозную систему
вашего автомобиля, способны
повредить детали этих
систем.

Техническое обслуживание
36
7
ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
Проверка уровня жидкости
усилителя рулевого
управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
Проверку следует проводить,
установив автомобиль на ровной
горизонтальной поверхности. При
нормальной температуре уровень
должен находиться между рисками
“MIN” и “MAX’ на боковой поверхности
бачка.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения жидкости. Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽✽
К СВЕДЕНИЮ
Убедитесь в том, что уровень
жидкости находится в диапазоне
“HOT”, указанном на бачке. Если
жидкость холодная, убедитесь в том,
что ее уровень находится в диапазоне
“COLD”.
В случае если часто требуется
доливать жидкость усилителя
рулевого управления, автомобиль
должен быть проверен автори
-зованным дилером компании
HYUNDAI.
ВНИМАНИЕ
• Во избежание повреждения насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при пустом бачке усилителя
рулевого управления.
• При доливе рабочей жидкости следите, чтобы в бачок не
попадала грязь.
• Недостаточное количество жидкости может привести к
увеличению усилия,
требуемого для поворота
рулевого колеса, и/или
появлению шума в системе
усилителя рулевого
управления.
• При использовании рабочей жидкости, не соответ-
ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого
управления и повреждение его
элементов.
OCM070009

737
Техническое обслуживание
Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 8). Проверка шланга усилителя
рулевого
управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.
