Действия в непредвиденных случаях
Сигнализатор низкого
давления в шинах
Позиционный
сигнализатор низкого
давления в шинах
Загорание сигнализаторов
системы контроля давления в
шинах свидетельствует о
значительном снижении уровня
давления в одной или нескольких
шинах. Позиционный
сигнализатор низкого давления в
шинах указывает, в какой шине
давление ниже нормы (горит
соответствующая положению
шины лампа).
Если загорается любой из данных
сигнализаторов, немедленно
снизьте скорость и, избегая резких
поворотов, плавно остановите
автомобиль. В этом случае
необходимо немедленно
остановить автомобиль и
проверить давление в шинах. Доведите уровень давления в
шинах до нормального значения,
указанного на информационных
табличках, расположенных на
средней стойке панели наружной
обшивки кузова со стороны
водителя. Если у Вас нет
возможности добраться до
станции техобслуживания, или же
шина не держит добавленный
объем воздуха, замените шину с
низким давлением на запасную.
При этом может включиться
индикатор неисправности системы
контроля давления в шинах
(TPMS), и сигнализатор низкого
давления в шине снова
включается после запуска
двигателя и непрерывного
движения в течение 20 минут и до
ремонта или замены
соответствующей шины.ВНИМАНИЕ
При холодной погоде сигна-
лизатор низкого давления в
шинах может загореться,
если в шине установлено
давление, рекомендованное
для теплой погоды. Это не
означает неисправность
системы TPMS, поскольку
понижение температуры
приводит к пропорциональ
-
ному понижению давления в
шинах.
При движении из области с
низкой температурой в
область с высокой
температурой и наоборот,
или если внешняя
температура значительно
выше или ниже, необходимо
проверить давление в шинах
и довести его до
рекомендуемого уровня.

Действия в непредвиденных случаях
12
6
Индикатор
неисправности
системы TPMS
(система контроля
давления в шинах)
Если в системе контроля давления
в шинах имеется неисправность,
индикатор низкого давления в шине
будет мигать приблизительно одну
минуту, после чего станет гореть
постоянно. Если низкое давление в
шине надлежащим образом
определяется одновременно с
неисправностью системы, то
индикатор неисправности системы
контроля давления в шинах (TPMS)
и сигнализатор низкого давления в
шине включаются одновременно.
Например, при неисправности
датчика шины левого переднего
колеса загорается индикатор
неисправности TPMS, но если при
этом правая передняя, правая
задняя или левая задняя шина не
накачана надлежащим образом, то
помимо индикатора TPMS
включается сигнализатор низкого
давления в соответствующей шине.ВНИМАНИЕ
• Индикатор неисправности системы TPMS может также
загораться при проезде
автомобиля мимо кабелей
электропередач или радио
-
передатчиков (например
мимо поста автомобильной
инспекции, государственных
учреждений, радиовещатель
-
ных станций, военных
объектов, аэропортов,
передающих станций и т.д.
Возникающие при этом
помехи могут вызвать сбой
в работе системы контроля
давления в шинах (TPMS).
(Продолжение)
ОСТОРОЖНО -
Опасность пониженного
давления
Слишком низкое давление в
шинах м ожет привести к
потере управления ав томо-
билем и увеличению тормо-
зного пути.
Продолжение движения при
низком давлении в шинах
может привести к перегреву и
механическому разрушению
шин.

613
Действия в непредвиденных случаях
Замена шины, оборудованной
системой TPMS
Если шина спущена, появятся
сигнальные сообщения Low Tire
Pressure и Position (положение).
Постарайтесь как можно скорее
выполнить ремонт шины у
авторизованного дилера компании
HYUNDAI или же замените эту
шину на запасную. В каждом колесе установлен
датчик давления в шине, который
установлен внутри шины позади
золотникового штока. Необходимо
использовать колеса, совме
-
стимые с системой TPMS.
Рекомендуется всегда выполнять
обслуживание шин у уполно
-
моченного дилера компании
HYUNDAI.
Даже если заменить проблемную
шину на запасную, сигнализатор
низкого давления в шине
останется включенным до тех пор,
пока снятая шина не будет
отремонтирована и установлена
на место.
После замены шины с низким
давлением индикатор
неисправности системы TPMS
может включиться через
несколько минут из-за того, что
датчик на запасной шине не
инициализирован.
ВНИМАНИЕ
НИКОГДА не используйте
состав для герметизации
проколов для восстано-
вления шины и не
накачивайте спущенную
шину. Использование
герметика для шин может
привести к повреждению
датчика давления в шине.
Если использовался
герметик, потребуется
замена датчика давления в
шине.
(Продолжение)
• Может высветиться индикатор неисправности
TPMS, если на шины одеты
цепи противоскольжения
или в транспортном
средстве используется
какие-либо электронные
устройства (такие как
ноутбук, зарядное
устройство для мобильного
телефона, дистанционный
стартер, система
спутниковой навигации и т.
д.). Это может мешать
нормальному
функционированию
системы контроля
давления в шинах (TPMS).

Действия в непредвиденных случаях
14
6
Если заново накачать спущенную
шину до рекомендованного
давления или включить датчик
TPMS, установленный на
запасном колесе (последнее
выполняется уполномоченным
дилером HYUNDAI), индикатор
неисправности системы TPMS и
сигнализатор низкого давления в
шине выключатся через несколько
минут после начала движения
автомобиля.
Если индикаторы не погаснут
через несколько минут, обратитесь
к авторизованному дилеру
компании HYUNDAI. Шина, давление в которой ниже
нормы, может по внешнему виду
не отличаться от шин с
нормальным давлением. Для
измерения давления в шинах
всегда используйте качественные
манометры. Обратите внимание,
что в шине с более высокой
температурой (например после
движения) будет более высокий
уровень давления, по сравнению с
более холодной шиной (если
автомобиль не двигался в течение
более 3 часов или проехал менее
1,6 км за 3-часовой период).
Перед измерением давления в
шине дождитесь, пока она
остынет. Перед накачиванием
шины до рекомендуемого
давления убедитесь, что шина
имеет нормальную температуру.
Это означает, что автомобиль не
двигался в течение 3 часов или
проехал менее 1,6 км за 3-часовой
период.ВНИМАНИЕ
При замене оригинального
колеса на запасное необходимо
инициализировать устано
-
вленный в нем датчик TPMS и
отключить аналогичный
датчик на снятом колесе. Если
датчик TPMS на оригинальном
колесе будет продолжать
действовать, система
контроля давления в шинах
может работать некорректно.
Техническое обслуживание
шины с датчиком TPMS должно
выполняться уполномо
-
ченным дилером HYUNDAI.

615
Действия в непредвиденных случаях
ОСТОРОЖНО -Защита
TPMS
Ненадлежащее использо
-
вание, изменение или
отключение компонентов
системы контроля давления в
шинах (TPMS) м ожет повлиять
на возможности системы по
оповещению водителя о
снижении давления в шинах
или неисправности системы
TPMS. Ненадлежащее
использование, изменение
или отключение компонентов
системы контроля давления в
шинах (TPMS) м ожет привести
к аннулированию гарантии на
данную систему ав томобиля.
ОСТОРОЖНО- TPMS
• Система TPMS не предна
-
значена для оповещения о
внезапном повреждении
шины, вызванном внешни
-
ми факторами, например
острыми предметами на
дороге.
• Если поведение ав томобиля
на дороге становится
неустойчивым, немедленно
снимите ногу с педали газа,
плавно и с небольшим
усилием нажмите на педаль
тормоза и медл енно
остановите автомобиль в
безопасном по ложении на
дороге.
ВНИМАНИЕ
Если автомобиль обору
-
дован системой контроля
давления в шинах, не
используйте герметик для
шин. Использование жидкого
герметика для шин может
привести к повреждению
датчика давления в шине.

Действия в непредвиденных случаях
16
6
ЕСЛИ СПУЩЕНА ШИНА
F070100AFD
Домкрат и инструменты
Домкрат, рукоятка домкрата и
колесный ключ хранятся в
багажнике. Для доступа к
оборудованию, приподнимите
крышку багажника.
(1) Рукоятка домкрата
(2) Домкрат
(3) Колесный ключ F070101AUN
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
ОСТОРОЖНО
- Замена
шин
• Никогда не проводите ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
(Продолжение)
(Продолжение)
• Пользуйтесь специальнопредназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомо биля.
• Автомобиль м ожет легко
скатиться с домкрата и стать
причиной серьезной травмы
или смерти. Нельзя
подсовывать какую-либо
часть тела под приподнятый
домкратом ав томобиль,
необходимо использовать
опорные стойки.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в
стоящем на домкрате
автомобиле.
• Убедитесь, что все дети находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби
-раются поднять домкратом.
OCM060008

617
Действия в непредвиденных случаях
F070200AFD

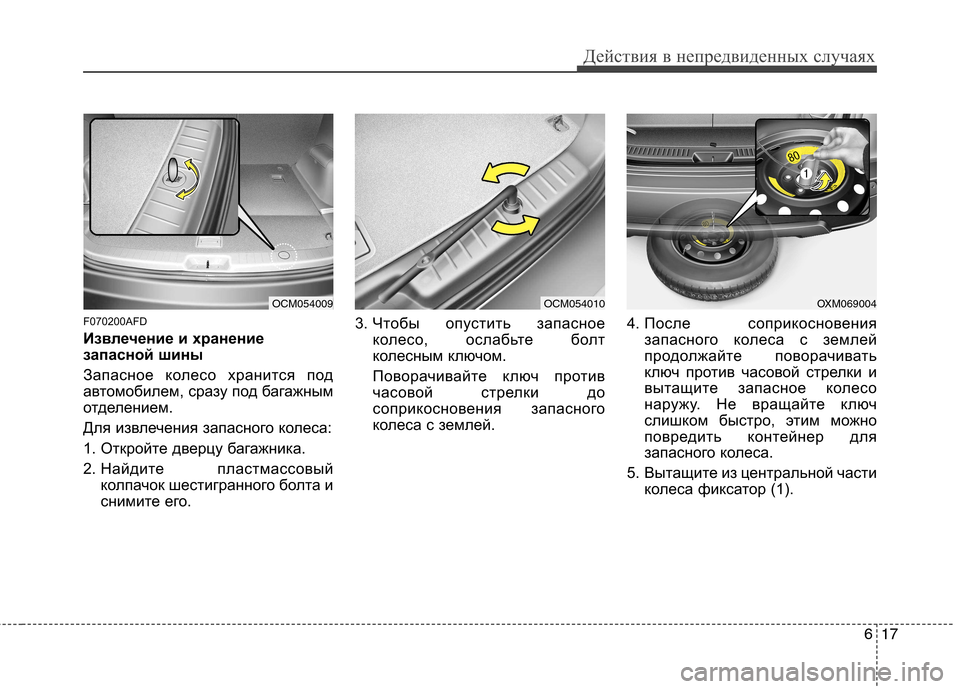

Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найдите пластмассовыйколпачок шестигранного болта и
снимите его. 3. Чтобы опустить запасное
колесо, ослабьте болт
колесным ключом.
Поворачивайте ключ против
часовой стрелки до
соприкосновения запасного
колеса с землей. 4. После соприкосновения
запасного колеса с землей
продолжайте поворачивать
ключ против часовой стрелки и
вытащите запасное колесо
наружу. Не вращайте ключ
слишком быстро, этим можно
повредить контейнер для
запасного колеса.
5. Вытащите из центральной части колеса фиксатор (1).
OCM054009OCM054010OXM069004

Действия в непредвиденных случаях
18
6

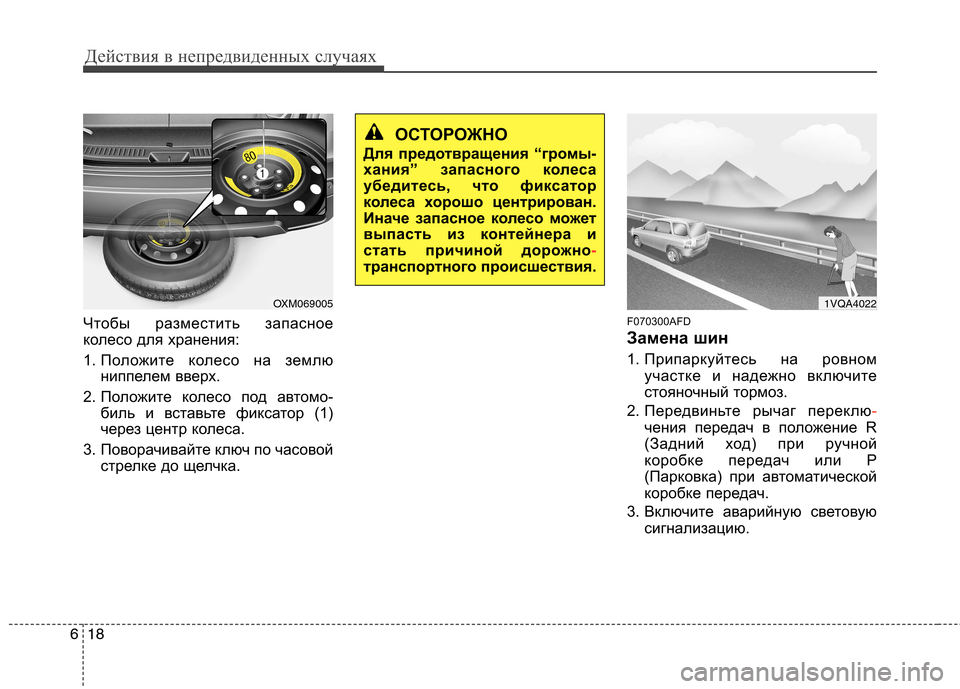

Чтобы разместить запасное
колесо для хранения:
1. Положите колесо на землю
ниппелем вверх.
2. Положите колесо под автомо- биль и вставьте фиксатор (1)
через центр колеса.
3. Поворачивайте ключ по часовой стрелке до щелчка. F070300AFD
Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю
-
чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую сигнализацию.
OXM069005
ОСТОРОЖНО
Для предотвращения “громы-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо м ожет
выпасть из контейнера и
стать причиной дорожно
-
транспортного происшествия.
1VQA4022
