2011 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

475
Характеристики автомобиля

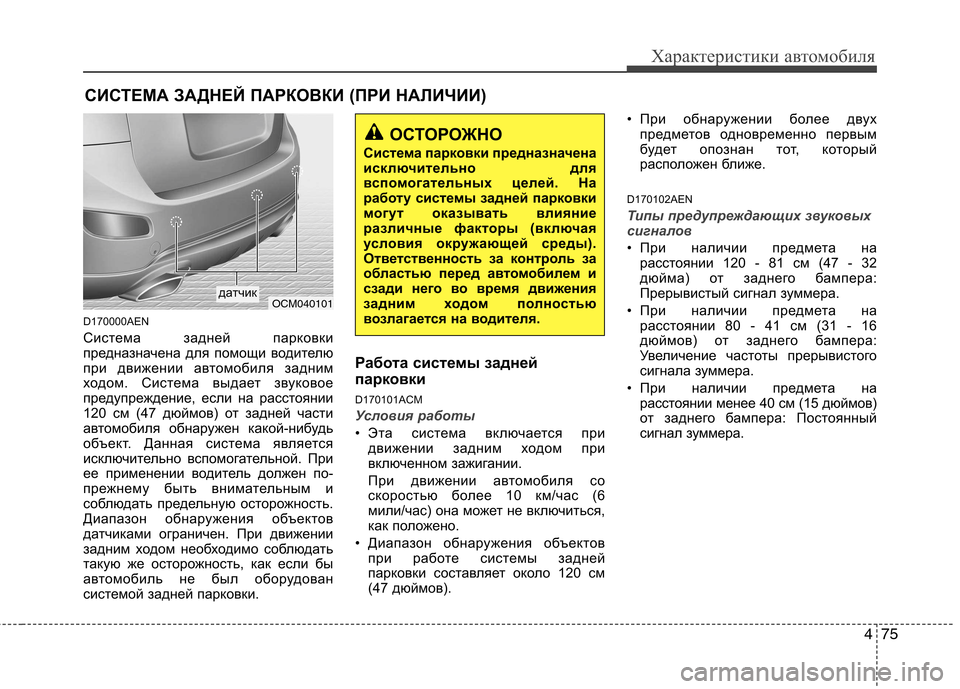

D170000AEN
Система задней парковки
предназначена для помощи водителю
при движении автомобиля задним
ходом. Система выдает звуковое
предупреждение, если на расстоянии
120 см (47 дюймов) от задней части
автомобиля обнаружен какой-нибудь
объект. Данная система является
исключительно вспомогательной. При
ее применении водитель должен по-
прежнему быть внимательным и
соблюдать предельную осторожность.
Диапазон обнаружения объектов
датчиками ограничен. При движении
задним ходом необходимо соблюдать
такую же осторожность, как если бы
автомобиль не был оборудован
системой задней парковки.Работа системы задней
парковки
D170101ACM
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 10 км/час (6
мили/час) она может не включиться,
как положено.
• Диапазон обнаружения объектов при работе системы задней
парковки составляет около 120 см
(47 дюймов). • При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.
D170102AEN
Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на расстоянии менее 40 см (15 дюймов)
от заднего бампера: Постоянный
сигнал зуммера.
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Система парковки предназначена
исключительно для
вспомогательных целей. На
работу системы задней парковки
могут оказывать влияние
различные факторы (включая
условия окружающей среды).
Ответственность за контроль за
областью перед а втомобилем и
сзади него во время движения
задним ходом полностью
возлагается на водителя.
OCM040101дaтчик

Характеристики автомобиля
76
4

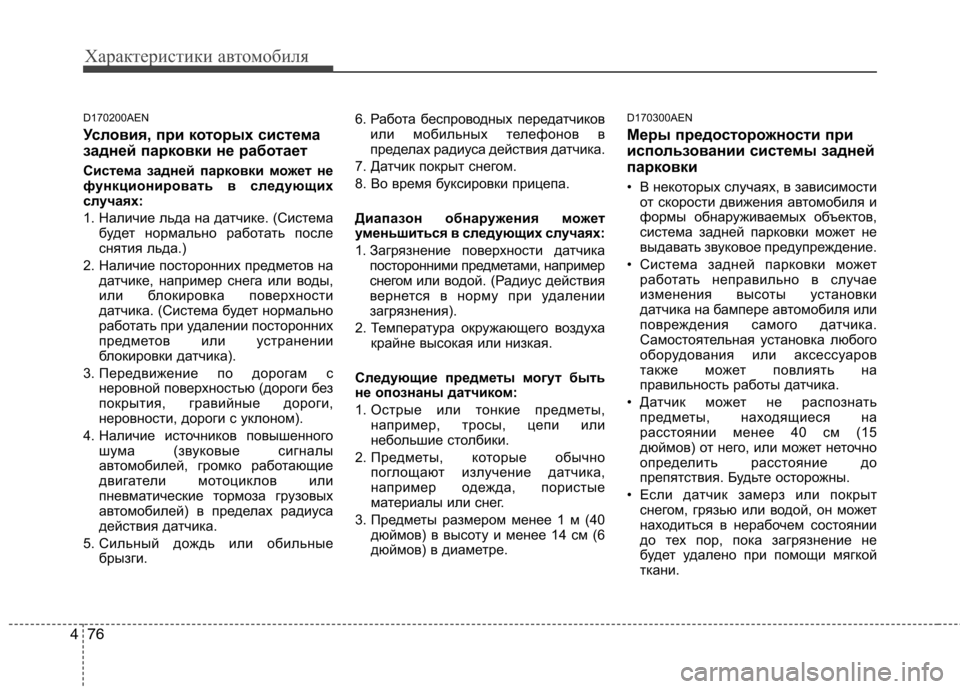

D170200AEN
Условия, при которых система
задней парковки не работает
Система задней парковки может не
функционировать в следующих
случаях:
1. Наличие льда на датчике. (Система будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на датчике, например снега или воды,
или блокировка поверхности
датчика. (Система будет нормально
работать при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные брызги. 6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Диапазон обнаружения может
уменьшиться в следующих случаях:
1. Загрязнение поверхности датчика
посторонними предметами, например
снегом или водой. (Радиус действия
вернется в норму при удалении
загрязнения).
2. Температура окружающего воздуха крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы, например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40 дюймов) в высоту и менее 14 см (6
дюймов) в диаметре. D170300AEN
Меры предосторожности при
использовании системы задней
парковки
• В некоторых случаях, в зависимости
от скорости движения автомобиля и
формы обнаруживаемых объектов,
система задней парковки может не
выдавать звуковое предупреждение.
• Система задней парковки может работать неправильно в случае
изменения высоты установки
датчика на бампере автомобиля или
повреждения самого датчика.
Самостоятельная установка любого
оборудования или аксессуаров
также может повлиять на
правильность работы датчика.
• Датчик может не распознать предметы, находящиеся на
расстоянии менее 40 см (15
дюймов) от него, или может неточно
определить расстояние до
препятствия. Будьте осторожны.
• Если датчик замерз или покрыт снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не
будет удалено при помощи мягкой
ткани.

477
Характеристики автомобиля

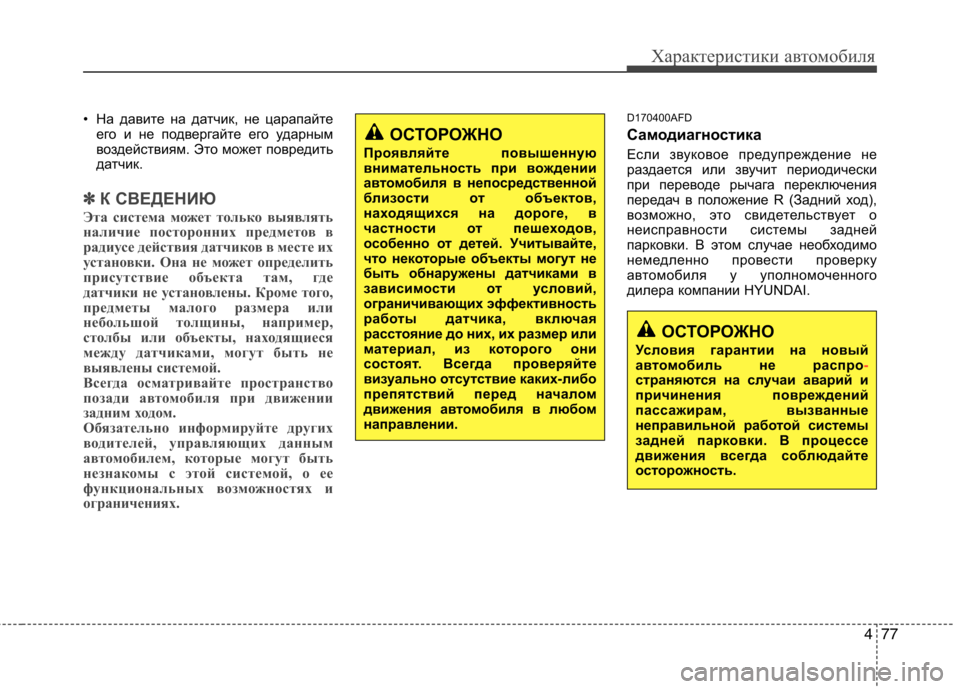

• На давите на датчик, не царапайтеего и не подвергайте его ударным
воздействиям. Это может повредить
датчик.
✽✽ К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.
D170400AFD
Самодиагностика
Если звуковое предупреждение не
раздается или звучит периодически
при переводе рычага переключения
передач в положение R (Задний ход),
возможно, это свидетельствует о
неисправности системы задней
парковки. В этом случае необходимо
немедленно провести проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автом обиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения а втомобиля в любом
направлении.
ОСТОРОЖНО
Условия гарантии на новый
автомобиль не распро
-страняются на случаи аварий и
причинения повреждений
пассажирам, вызванные
неправильной работой системы
задней парковки. В процессе
движения всегда соблюдайте
осторожность.

Характеристики автомобиля
78
4

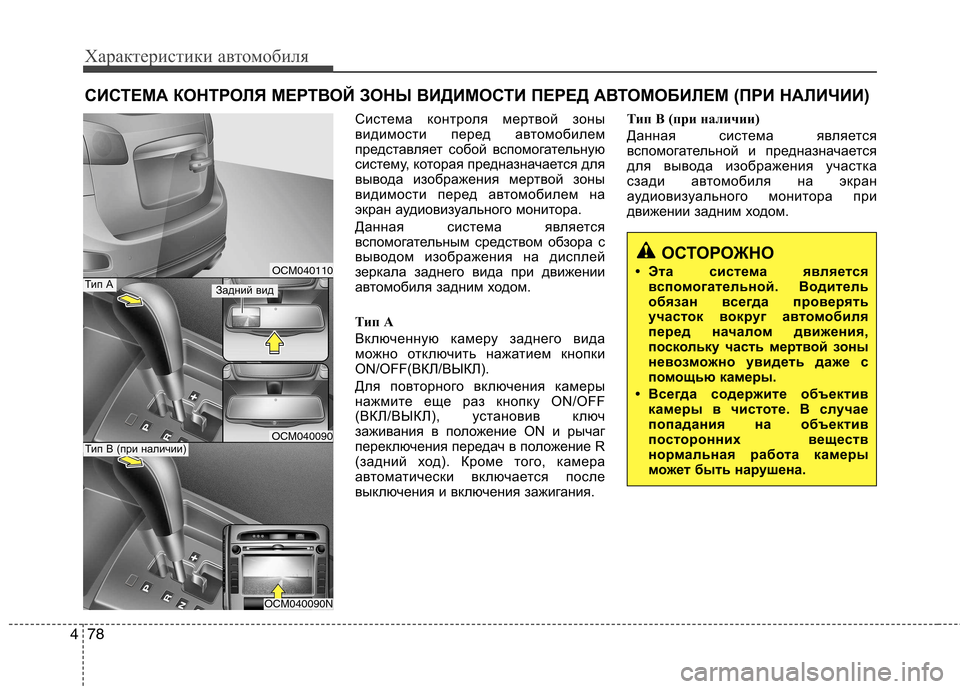

Система контроля мертвой зоны
видимости перед автомобилем
представляет собой вспомогательную
систему, которая предназначается для
вывода изображения мертвой зоны
видимости перед автомобилем на
экран аудиовизуального монитора.
Данная система является
вспомогательным средством обзора с
выводом изображения на дисплей
зеркала заднего вида при движении
автомобиля задним ходом.
Тип А
Включенную камеру заднего вида
можно отключить нажатием кнопки
ON/OFF(ВКЛ/ВЫКЛ).
Для повторного включения камеры
нажмите еще раз кнопку ON/OFF
(ВКЛ/ВЫКЛ), установив ключ
заживания в положение ON и рычаг
переключения передач в положение R
(задний ход). Кроме того, камера
автоматически включается после
выключения и включения зажигания. Тип B (при наличии)
Данная система является
вспомогательной и предназначается
для вывода изображения участка
сзади автомобиля на экран
аудиовизуального монитора при
движении задним ходом.
СИСТЕМА КОНТРОЛЯ МЕРТВОЙ ЗОНЫ ВИДИМОСТИ ПЕРЕД АВТОМОБИЛЕМ (ПРИ НА
ЛИЧИИ)
ОСТОРОЖНО
• Эта система является вспомогательной. Водитель
обязан всегда проверять
участок вокруг а втомобиля
перед началом движения,
поскольку часть мертвой зоны
невозможно увидеть даже с
помощью камеры.
• Всегда содержите объектив камеры в чистоте. В случае
попадания на объектив
посторонних веществ
нормальная работа камеры
может быть нарушена.
OCM040110
OCM040090N
OCM040090
Тип А
Тип B (при наличии)
Задний вид

479
Характеристики автомобиля

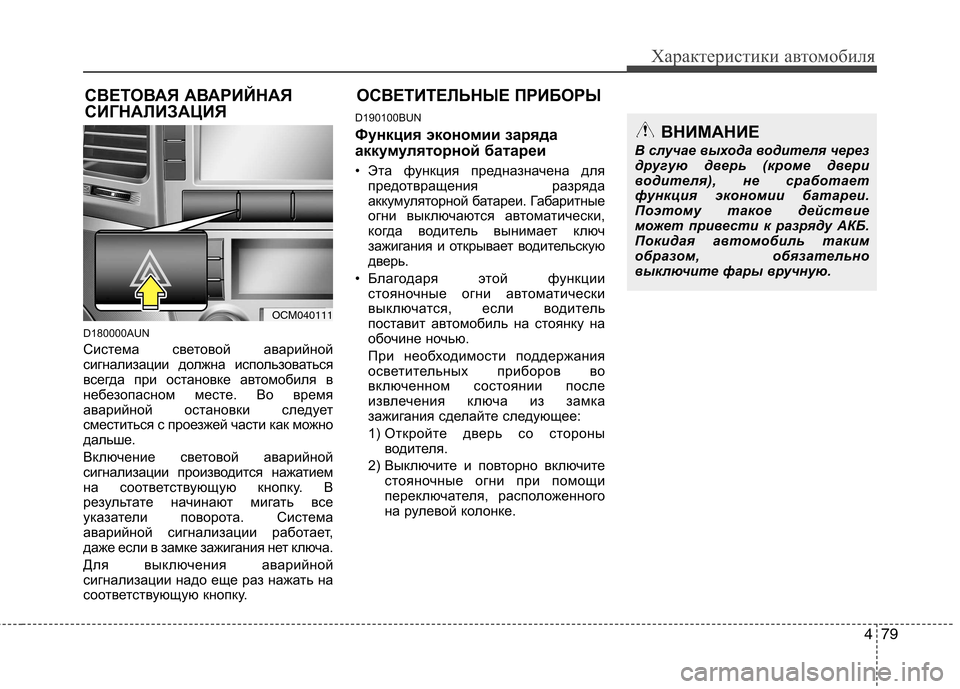

D180000AUN
Система световой аварийной
сигнализации должна использоваться
всегда при остановке автомобиля в
небезопасном месте. Во время
аварийной остановки следует
сместиться с проезжей части как можно
дальше.
Включение световой аварийной
сигнализации производится нажатием
на соответствующую кнопку. В
результате начинают мигать все
указатели поворота. Система
аварийной сигнализации работает,
даже если в замке зажигания нет ключа.
Для выключения аварийной
сигнализации надо еще раз нажать на
соответствующую кнопку.D190100BUN
Функция экономии заряда
аккумуляторной батареи
• Эта функция предназначена для
предотвращения разряда
аккумуляторной батареи. Габаритные
огни выключаются автоматически,
когда водитель вынимает ключ
зажигания и открывает водительскую
дверь.
• Благодаря этой функции стояночные огни автоматически
выключатся, если водитель
поставит автомобиль на стоянку на
обочине ночью.
При необходимости поддержания
осветительных приборов во
включенном состоянии после
извлечения ключа из замка
зажигания сделайте следующее:
1) Откройте дверь со стороны водителя.
2) Выключите и повторно включите стояночные огни при помощи
переключателя, расположенного
на рулевой колонке.
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ СВЕТОВАЯ АВАРИЙНАЯ
СИГНАЛИЗАЦИЯ
OCM040111
ВНИМАНИЕ
В случае выхода водителя через
другую дверь (кроме двери
водителя), не сработает
функция экономии батареи.
Поэтому такое действие
может привести к разряду АКБ.
Покидая автомобиль таким
образом, обязательно
выключите фары вручную.

Характеристики автомобиля
80
4
D190400AUN
Управление осветительными
приборами
Переключатель управления
осветительными приборами имеет два
положения - “Фары” и “Стояночные
огни”.
Для управления осветительными
приборами поверните ручку на торце
рычажка управления в одно из
следующих положений:
(1) Выключено
(2) Стояночные огни
(3) Фары
(4) Автоматическое включение
осветительных приборов
(при наличии) D190401AUN
Стояночные огни ( )
Когда переключатель управления
осветительными приборами находится в
данном положении (первое положение),
будут включены габаритные огни, лампы
освещения номерного знака и подсветка
панели приборов.
D190402AUN
Фары ( )
Когда переключатель управления
осветительными приборами находится
в данном положении (второе
положение), будут включены фары,
габаритные огни, лампы освещения
номерного знака и подсветка панели
приборов.
✽✽
К СВЕДЕНИЮ
Свет фар включается только при
ключе зажигания в положении ON.
OCM040121OCM040122OCM040120

481
Характеристики автомобиля

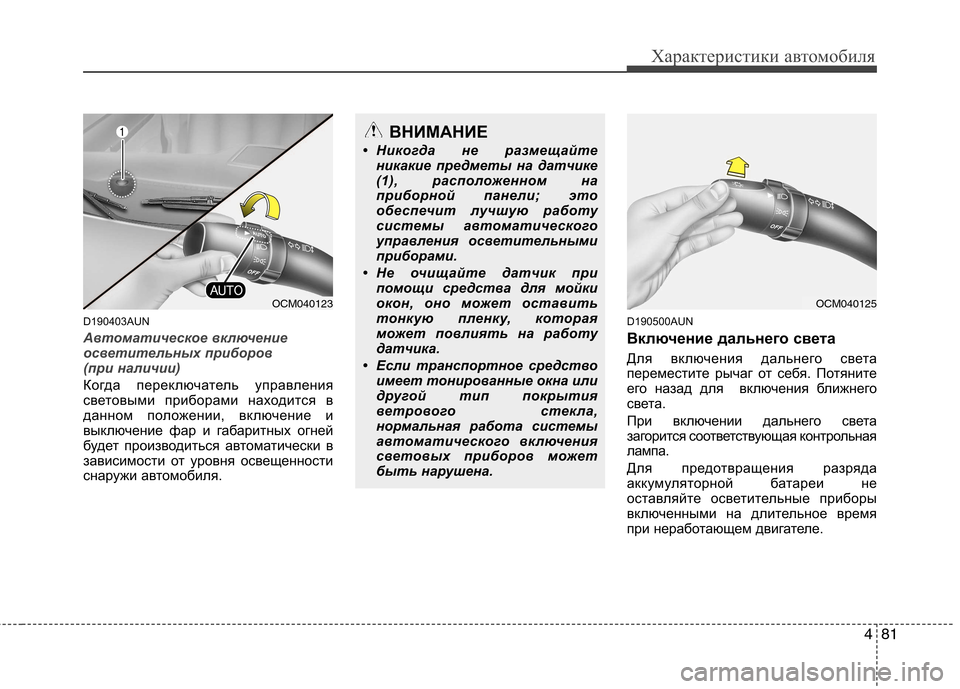

D190403AUN
Автоматическое включение
осветительных приборов
(при наличии)
Когда переключатель управления
световыми приборами находится в
данном положении, включение и
выключение фар и габаритных огней
будет производиться автоматически в
зависимости от уровня освещенности
снаружи автомобиля.D190500AUN
Включение дальнего света
Для включения дальнего света
переместите рычаг от себя. Потяните
его назад для включения ближнего
света.
При включении дальнего света
загорится соответствующая контрольная
лампа.
Для предотвращения разряда
аккумуляторной батареи не
оставляйте осветительные приборы
включенными на длительное время
при неработающем двигателе.
ВНИМАНИЕ
• Никогда не размещайте никакие предметы на датчике
(1), расположенном на
приборной панели; это
обеспечит лучшую работу
системы автоматического
управления осветительными
приборами.
• Не очищайте датчик при помощи средства для мойки
окон, оно может оставить
тонкую пленку, которая
может повлиять на работу
датчика.
• Если транспортное средство имеет тонированные окна или
другой тип покрытия
ветрового стекла,
нормальная работа системы
автоматического включения
световых приборов может
быть нарушена.
OCM040125OCM040123

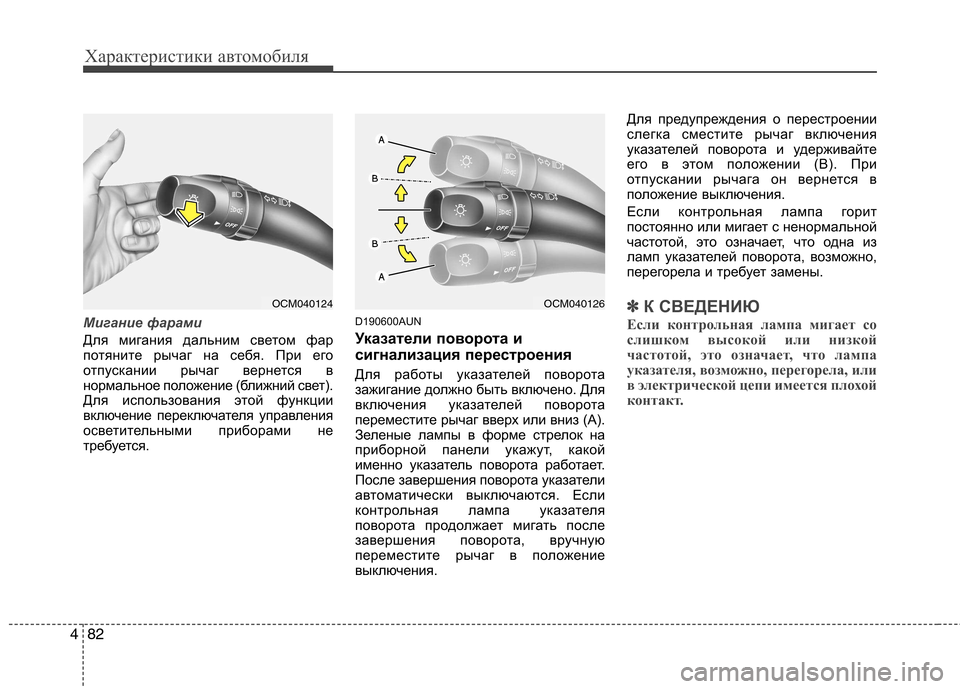

Характеристики автомобиля
82
4
Мигание фарами
Для мигания дальним светом фар
потяните рычаг на себя. При его
отпускании рычаг вернется в
нормальное положение (ближний свет).
Для использования этой функции
включение переключателя управления
осветительными приборами не
требуется. D190600AUN
Указатели поворота и
сигнализация перестроения
Для работы указателей поворота
зажигание должно быть включено. Для
включения указателей поворота
переместите рычаг вверх или вниз (А).
Зеленые лампы в форме стрелок на
приборной панели укажут, какой
именно указатель поворота работает.
После завершения поворота указатели
автоматически выключаются. Если
контрольная лампа указателя
поворота продолжает мигать после
завершения поворота, вручную
переместите рычаг в положение
выключения.Для предупреждения о перестроении
слегка сместите рычаг включения
указателей поворота и удерживайте
его в этом положении (В). При
отпускании рычага он вернется в
положение выключения.
Если контрольная лампа горит
постоянно или мигает с ненормальной
частотой, это означает, что одна из
ламп указателей поворота, возможно,
перегорела и требует замены.
✽✽
К СВЕДЕНИЮ
Если контрольная лампа мигает со
слишком высокой или низкой
частотой, это означает, что лампа
указателя, возможно, перегорела, или
в электрической цепи имеется плохой
контакт.OCM040126OCM040124
