2011 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
70
7
✽✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
Панель плавких предохранителей в
отсеке двигателя
Только для автомобилей с дизельными
двигателями
Боковая панель с плавкими
предохранителями
OCM070026/OCM070027/OCM070028
G210300AFD
Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах
одится табличка с
наименованиями предохранителей/реле и величинами их но минальных токов.

771
Техническое обслуживание
Внутренний блок предохранителей водителяОписание Защищаемый элемент
START 10A Реле охранной сигнализации
P/WDW LH 25A Главный переключатель окна с сервоприводом стекла, перек
лючатель управления
электрическим стеклоподъемником задней левой двери
P/WDW RH 25A Главный переключатель окна с сервоприводом стекла, перек
лючатель управления
электрическим стеклоподъемником пассажирской двери, переключа тель управления
электрическим стеклоподъемником задний правой двери
S/ROOF 20A S/ROOF двигатель люка в крыше автомобиля
P/SEAT 30A Ручной переключатель у сиденья водителя /пассажира, Переключате
ль поясничной опоры
сиденья водителя
SAFETY PWR 25A Модуль электростеклоподъемника двери
MIRR HTD 10A Переключатель обогревателя заднего стекла кузова, Элек
тропривод внешнего зеркала со
стороны Водителя/Пассажира
A/BAG #1 15A Блок управления системой SRS
ROOM LP 10A Приборная панель (IND.), Лампа двери со стороны водител
я/пассажира, MAP лампа (лампа в
автомобильный прикуриватель для освещения карты) лампа са лона, выключатель со стороны
водителя/пассажира правой/левой лампы освещения задней части салона
A/CON 10A Модуль управления передним кондиционером, Кластерный и
онизатор, Внутренний датчик,
Датчик дождя, хромированное зеркало с электроприводом, дв игатель прозрачного люка в крыше
автомобиля, Переключатель заднего кондиционера Блок р еле электронного блока управления
зажиганием (реле управления задним кондиционером, реле омывателя фары) реле вентилятора,
GM02 (заземление)
Защищаемый
элемент ток
предохранителя

Техническое обслуживание
72
7
H/LP WASHER 25A
ICM релейная коробка (Реле омывателя фары)
P/AMP 30A Аудиоусилитель
P/OUTLET CTR 25A Центральная розетка
P/OUTLET 25A Передняя розетка & прикуриватель, Задняя розетка
C/LIGHTER 15A Передняя розетка & прикуриватель
DR/LOCK 20A Реле блокировки/разблокировки двери, релейная короб
ка ICM (Реле врезного замка),
BCM Блокирующий механизм двери водителя/пассажира, Блокирующ ий механизм задней
й/правойдвери Блокирующий механизм заднего откидного б орта, GM01 (Заземление)
A/BAG IND 10A Приборная панель (IND.), PAB выключатель, Цифровые часы
ESC SW 10A ESP выключатель, выключатель угла поворота управляемых колес,
ICM релейный блок (P/N реле)
Модуль управления обогревом сиденья водителя/пассажира Мног офункциональный выключатель
(Remocon)
T/SIG 10A Переключатель аварийной сигнализации
RR FOG 15A соленоид ключа Релейный блок ICM (реле заднего противот уманного фонаря)
PDM #2 15A PDM, блок управления замками дверей и зажиганием, перек
лючатель кнопок запуска останова,
FOB держатель
HAZARD 15A Реле автомобильной сигнализации, Выключатель аварийной си
гнализации,
BCM (Блок управления “кузовными”электронными системами), Прибо рная панель(IND.)
Многофункциональный выключатель (Свет), Задняя комбинация ла мп (OUT) ЛЕВАЯ/ПРАВАЯ
Электропривод внешнего зеркала со стороны водителя/па ссажира, фара ЛЕВАЯ/ПРАВАЯ
RR WIPER 15A Реле заднего стеклоочистителя, Привод заднего стеклоочистит еля
A/CON SW 10A Модуль управления передним кондиционером (автоматический)
CLUSTER 10A Генератор переменного тока, Звуковой сигнал парковщика
задним ходом, приборная панель (IND.)
BCM, модуль контроля давления в шинах, блок управления за мками дверей и зажиганием
Головное устройство А/В & навигации, блок РIO
Описание
Защищаемый элемент
Защищаемый
элемент ток
предохранителя

773
Техническое обслуживание
B/ALARM HORN 10A Реле звукового сигнала охранной сигнализации
RR A/CON 15A Релейный блок ICM (реле заднего кондиционера)
TPMS 10A
AUDIO #2 10A Модуль контроля давления в шинах, Переднее пусковое устро
йство ЛЕВОЕ/ПРАВОЕ
Зеднее левое пусковое устройство
BLOWER 10A Аудио, головное устройство А/В & Навигации, PIO блок, BCM, PDM
блок управления замками
дверей и зажиганием, Цифровые часы, выключатель электропр ивода внешнего зеркала
Реле вентилятора, Двигатель вентилятора, A/CON SW 10A
STOP LP 15A Выключатель стоп-сигнала
PDM #1 20A PDM
BCM #3 10A BCM, RF ресивер, ключ зажигания Ill. & переключатель сигнали
зации положения двери
Переключатель электропривода внешнего зеркала, Индикат ор безопасности
CLOCK 15A Модуль управления передним кондиционером, Соединитель
канала передачи данных, Цифровые
часы
AUDIO #1 15A Аудио, головное устройство А/В & Навигации, блок PIO
ATM 10A Переключатель спортивного режима, Соленоид ключа
S/WARMER 15A Модуль управления обогревом сиденья водителя/пассажира
BCM #2 10A Реостат, BCM, PDM, приборная панель (MICOM)
POWER CONNECTOR ПРЕДОХРАНИТЕЛЬ - ЛАМПЫ САЛОНА 15A, ЧАСОВ 15A, АУДИО #1 15A, BCM #3 10A
BCM #1 10A
Блок управления замками дверей и зажиганием, PDM, BCM
FUEL LID 15A Выключатель топливозаправочной горловины
Описание
Защищаемый элемент
Защищаемый
элемент ток
предохранителя

Техническое обслуживание
74
7
Моторный отсек
Описание Защищаемый
элемент ток
предохранителя Защищаемый элемент
ALT 175A ПЛАВКАЯ
ВСТАВКА- BLR, B+ 2, P/WDW, ABS 1, ABS 2
ПРЕДОХРАНИТЕЛЬ - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH ПР . ФАРА, БЛИЖН.
IGN 1 40A Замок зажигания (ACC, IG 1) PDM релейный блок (IGN 1 реле)
ABS 1 40A Универсальный диагностический разъем, Блок управления ABS Блок управления ESP
CON FAN 2 50A Реле вентилятора конденсатора (высокое)
ABS 2 20A Блок управления АБС, блок управления ESP (электронная прог рамма обеспечения устойчивости)
BLR 40A ПРЕДОХРАНИТЕЛЬ - BLR
P/WDW 40A Реле электростеклоподъемника, ПРЕДОХРАНИТЕЛЬ - ЗАЩИТНЫЙ PWR
B+2 50A ПРЕДОХРАНИТЕЛЬ - ЗВУКОВОЙ СИГНАЛ ОХРАННОЙ СИГНАЛИЗАЦИИ, P/SEAT,
TPMS, RR A/CON
ОБОГРЕВАТЕЛЬ СИДЕНИЯ, S/ЛЮКА, RR FOG, PDM #2, P/AMP H/LP WASHER
IGN 2 40A Ключ зажигания (ЗАПУСК, IG 2), Реле запуска PDM релейный бл ок (IGN 1 реле)
B+ 1 50A ПРЕДОХРАНИТЕЛЬ - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID
ОСТАНОВ, РАЗЪЕМ ПИТАНИЯ(BCM #3, ЧАСЫ ЛАМПА САЛОНА, АУДИО #1)
CON FAN 1 40A Реле вентилятора конденсатора (низкое)
ECU MAIN 40A Реле управления двигателем
1 DEICER 15A Реле переднего дворника противооблединителя
2 RR HTD 30A Реле обогревателя заднего стекла
3- - -
4 H/LP LO RH 15A Реле фар (низкое)Правое
5 HORN 15A Реле включения звукового сигнала
6 H/LP LO LH 15A Реле фар (низкое)Левое
7 H/LP HI IND 10A Приборная панель (фары дального света)
8 ALT DSL 10A -

775
Техническое обслуживание
11
10
-- -
ATM 15A
4WD ECM (G4KE/G6DC/D4HB M/T), Реле фонаря заднего хода -
9 A/CON 10A
Реле кондиционера
12 TAIL RH 10A Задний фонарь комбинированного типа (вход)/(выход) Правый,
Габаритный фонарь правый
Лампа перчаточного ящика, ICM релейный блок (DRL реле)
13 FR FOG 10A Реле противотуманных фар
14 SENSOR 3 15A G4KE - Инжектор #1~#4, Соленоидный клапан управления сброс
ом топливных паров
G6DC - PCM, маслораздаточный клапан #1/2 (выпускной/впускно й) Соленоидный клапан
управления сбросом топливных паров Клапан впускного кол лектора переменной длины #1/2
D4HB - ECM
15 TAIL LH 10A Лампа освещения номерного знака, Задний фонарь комбини
рованного типа (вход) Левый
Задний фонарь комбинированного типа (Выход) левый, Габари тный фонарь ЛЕВЫЙ
16 FUEL
PUMP 15A
Реле топливного насоса
17 FR WIPER 25A Реле датчика дождя, реле передних стеклоочистителей, привод
передних стеклоочистителей
Универсальный переключатель (Стеклоочистители)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T) Датчик аккумуляторов
19 ABS 10A Универсальный диагностический разъем, Модуль управления ABS, 4W
D ECM
Модуль управления ESP , переключатель стоп-сигналов (G6DC), Датчи к угловой скорости
рыскания Блок плавкой вставки (Реле обогревателя топли вного фильтра)(D4HB)
Аварийный датчик топливного фильтра(D4HB)
Описание
Защищаемый элемент
Защищаемый
элемент ток
предохранителя

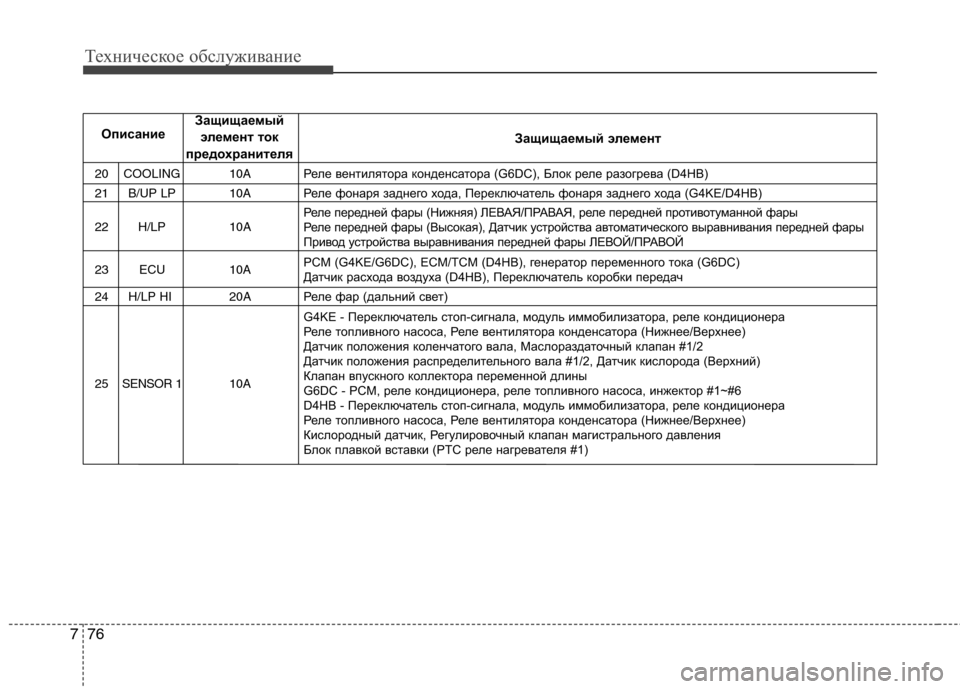

Техническое обслуживание
76
7
20 COOLING 10A
Реле вентилятора конденсатора (G6DC), Блок реле разогре ва (D4HB)
21 B/UP LP 10A Реле фонаря заднего хода, Переключатель фонаря заднег о хода (G4KE/D4HB)
22 H/LP 10A Реле передней фары (Нижняя) ЛЕВАЯ/ПРАВАЯ, реле передней пр
отивотуманной фары
Реле передней фары (Высокая), Датчик устройства автоматического выравнивания передней фары
Привод устройства выравнивания передней фары ЛЕВОЙ/ПРАВОЙ
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), генератор переменного тока (G6D
C)
Датчик расхода воздуха (D4HB), Переключатель коробки передач
24 H/LP HI 20A Реле фар (дальний свет)
25 SENSOR 1 10A G4KE - Переключатель стоп-сигнала, модуль иммобилизатора, ре
ле кондиционера
Реле топливного насоса, Реле вентилятора конденсатора (Нижнее/Верхнее)
Датчик положения коленчатого вала, Маслораздаточный клапа н #1/2
Датчик положения распределительного вала #1/2, Датчик кисло рода (Верхний)
Клапан впускного коллектора переменной длины
G6DC - PCM, реле кондиционера, реле топливного насоса, инжектор #1~#6
D4HB - Переключатель стоп-сигнала, модуль иммобилизатора, р еле кондиционера
Реле топливного насоса, Реле вентилятора конденсатора (Нижнее/Верхнее)
Кислородный датчик, Регулировочный клапан магистрального д авления
Блок плавкой вставки (PTC реле нагревателя #1)
Описание
Защищаемый элемент
Защищаемый
элемент ток
предохранителя

777
Техническое обслуживание
Моторный отсек Блок реле свечей накаливания (Система Diesel box)Описание
Защищаемый
элемент ток
предохранителя Защищаемый элемент
26 SENSOR 2 15A G4KE - PCM, Датчик кислорода (Нижний)
G6DC - PCM, Датчик кислорода #1~#4
D4HB - Регулировочный клапан давления топлива, Датчик ур
овня масла
EGR Соленоид перепускного клапана системы охлаждения, Эле ктрический привод VGT
27 IG COIL 20A G4KE - конденсатор, катушка зажигания #1~#4
G6DC - конденсатор #1/2, катушка зажигания #1~#6
D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
ОписаниеЗащищаемый
элемент ток
предохранителя Защищаемый элемент
GLOW PLUG FUSIBLE LINK 80A Моторный отсек Блок реле свечей накаливания
FUEL FILTER HEATER 30A Реле нагревателя топливного фильтра
PTC HEATER #1 40A Реле нагревателя PTC 1
PTC HEATER #2 40A Реле нагревателя PTC 2
PTC HEATER #3 40A Реле нагревателя PTC 3
