Действия в непредвиденных случаях

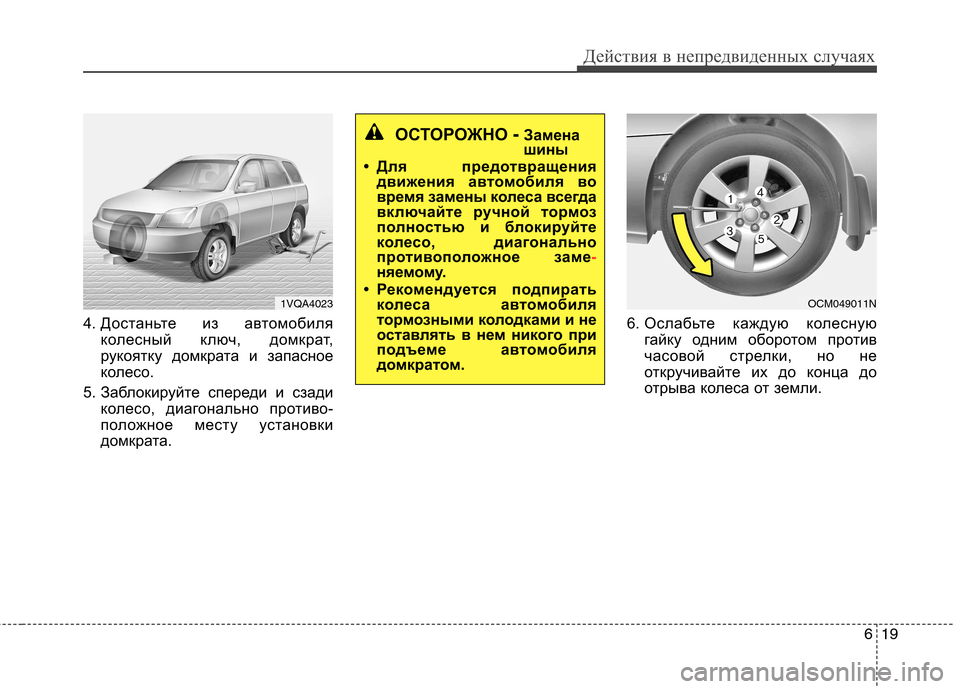

4. Достаньте из автомобиляколесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата. 6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
1VQA4023
ОСТОРОЖНО -Замена
шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
OCM049011N

Действия в непредвиденных случаях
20
6

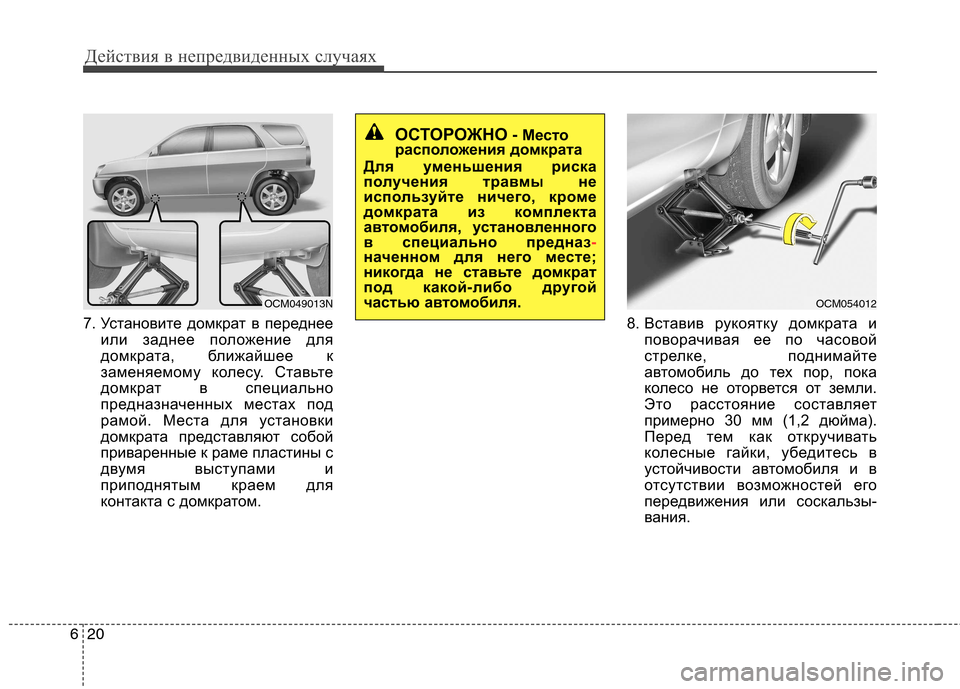

7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом. 8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания.
OCM049013NOCM054012
ОСТОРОЖНО - Место
распо ложения домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автом обиля, установленного
в специально предназ
-наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью ав томобиля.

621
Действия в непредвиденных случаях

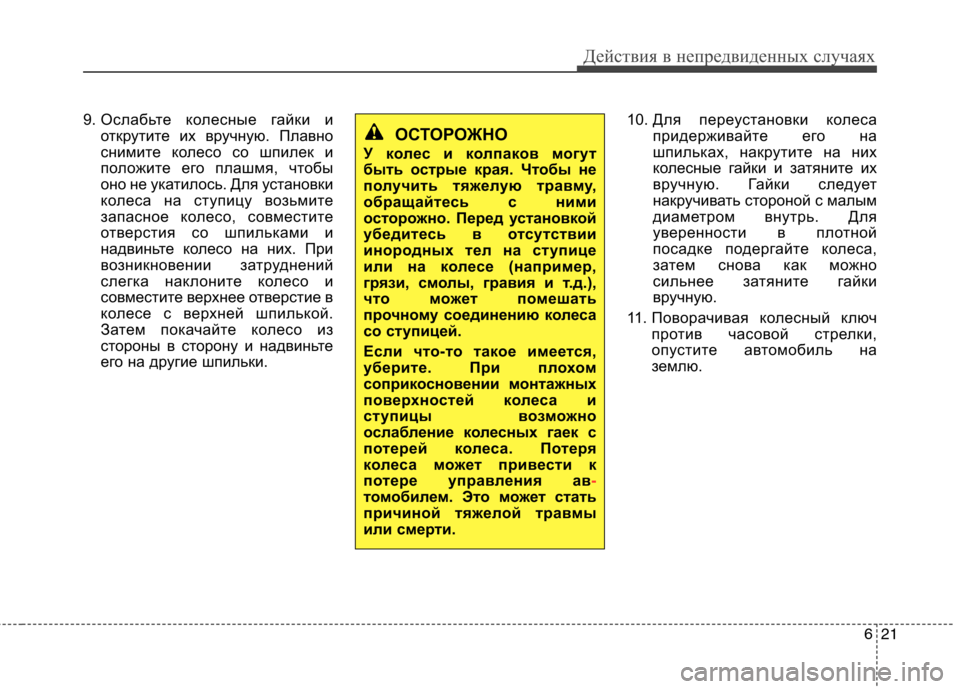

9. Ослабьте колесные гайки иоткрутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки. 10.
Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно
сильнее затяните гайки
вручную.
11. Поворачивая колесный ключ против часовой стрелки,
опустите автомобиль на
землю.
ОСТОРОЖНО
У колес и колпаков могут
быть острые края. Чтобы не
получить тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных тел на ступице
или на колесе (например,
грязи, смолы, гравия и т.д.),
что может по мешать
прочному соединению колеса
со ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно
ослабление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав
-
томобилем. Это м ожет стать
причиной тяжелой травмы
или смерти.

Действия в непредвиденных случаях
22
6

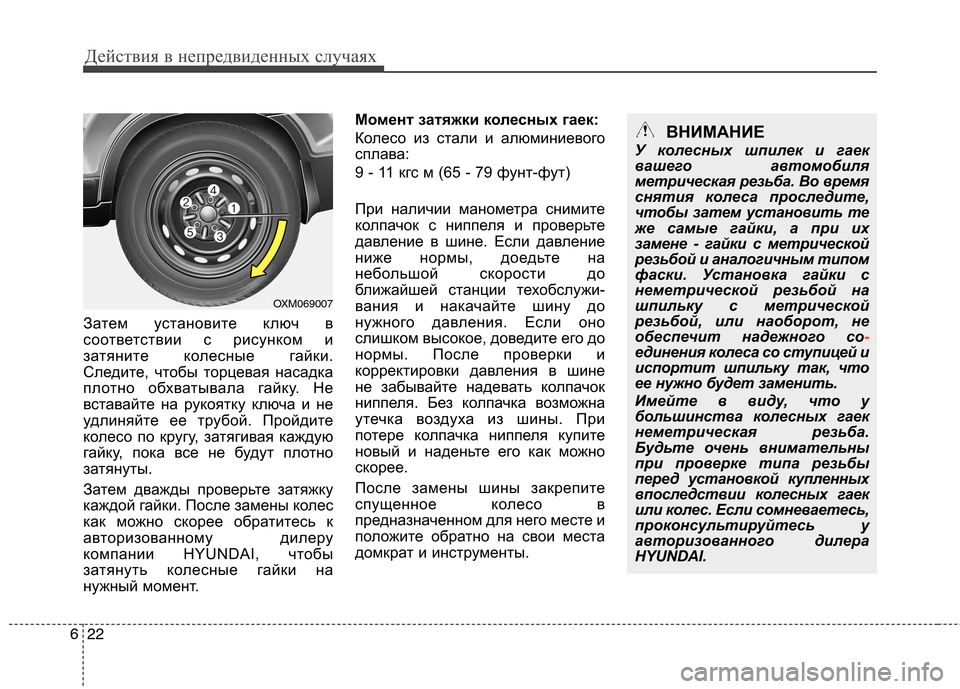

Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты.
Затем дважды проверьте затяжку
каждой гайки. После замены колес
как можно скорее обратитесь к
авторизованному дилеру
компании HYUNDAI, чтобы
затянуть колесные гайки на
нужный момент. Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным типом
фаски. Установка гайки с
неметрической резьбой на
шпильку с метрической
резьбой, или наоборот, не
обеспечит надежного со
-
единения колеса со ступицей и
испортит шпильку так, что
ее нужно будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
проконсультируйтесь у
авторизованного дилера
HYUNDAI.
OXM069007

623
Действия в непредвиденных случаях

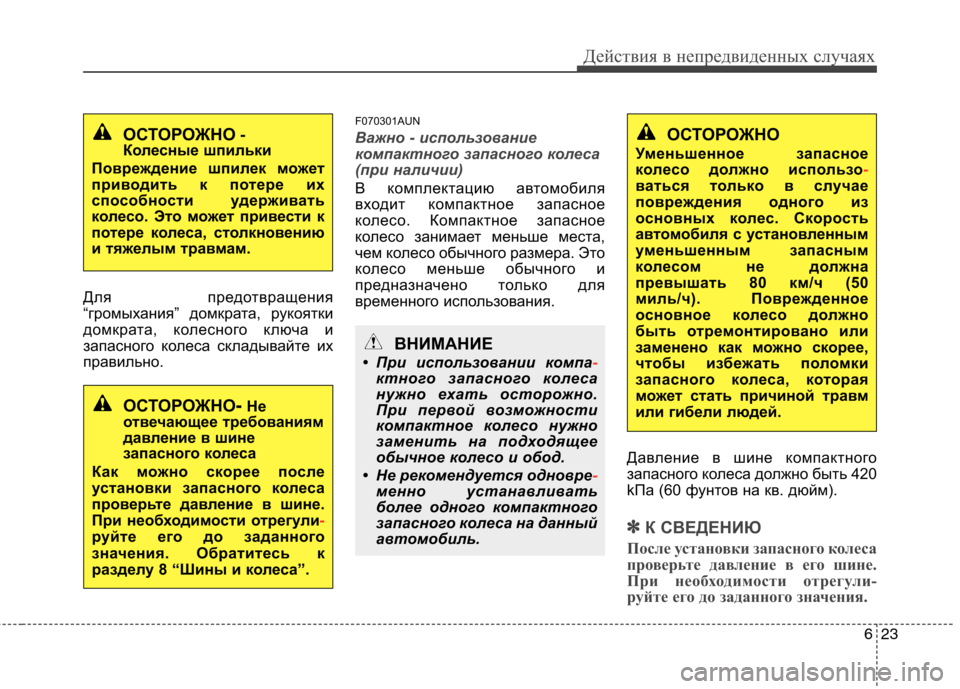

Для предотвращения
“громыхания” домкрата, рукоятки
домкрата, колесного ключа и
запасного колеса складывайте их
правильно.F070301AUN
Важно - использование
компактного запасного колеса
(при наличии)
В комплектацию автомобиля
входит компактное запасное
колесо. Компактное запасное
колесо занимает меньше места,
чем колесо обычного размера. Это
колесо меньше обычного и
предназначено только для
временного использования.
Давление в шине компактного
запасного колеса должно быть 420
kПa (60 фунтов на кв. дюйм).
✽✽К СВЕДЕНИЮ
После установки запасного колеса
проверьте давление в его шине.
При необходимости отрегули-
руйте его до заданного значения.
ВНИМАНИЕ
• При использовании компа
-
ктного запасного колеса
нужно ехать осторожно.
При первой возможности
компактное колесо нужно
заменить на подходящее
обычное колесо и обод.
• Не рекомендуется одновре
-
менно устанавливать
более одного компактного
запасного колеса на данный
автомобиль.
ОСТОРОЖНО
Уменьшенное запасное
колесо должно использо
-
ваться только в случае
повреждения одного из
основных колес. Скорость
автомобиля с установленным
уменьшенным запасным
колесом не должна
превышать 80 км/ч (50
миль/ч). Поврежденное
основное колесо должно
быть отремонтировано или
заменено как можно скорее,
чтобы избежать поломки
запасного колеса, которая
может стать причиной травм
или гибели людей.
ОСТОРОЖНО -
Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это м ожет привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО -Не
отвечающее требованиям
давление в шине
запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули
-
руйте его до заданного
значения. Обратитесь к
разделу 8 “Шины и колеса”.

Действия в непредвиденных случаях
24
6
Соблюдайте следующие меры
предосторожности при исполь-
зовании компактного запасного
колеса:
• Ни при каких обстоятельствах не
превышайте скорость 80 км/ч (50
миль/ч); при более высокой
скорости можно испортить шину.
• Убедитесь, что ваша скорость достаточно мала для
безопасного движения в данных
дорожных условиях. Любые
дорожные опасности, такие как
выбоины и осколки камней,
могут серьезно повредить
компактные запасные шины.
•Продолжительное использование этой шины может
привести к ее выходу из строя,
потере управления автомобилем
и травмам.
• Не превышайте максимально допустимую нагрузку и
грузоподъемность, указанную на
боковине шины компактного
запасного колеса. • Избегайте переезда через
препятствия. Диаметр
компактного запасного колеса
меньше диаметра обычного
колеса, поэтому дорожный
просвет уменьшается примерно
на 25 мм (1 дюйм), что опасно
повреждением автомобиля.
• Не мойте автомобиль с установленным запасным
колесом в автоматической
автомойке.
• Не ставьте колесные цепи на компактное запасное колесо. По
причине его меньшего размера
нельзя правильно установить
колесную цепь. Это может
повредить автомобиль и
привести к потере цепи.
• Нельзя устанавливать компактное запасное колесо на
передний мост автомобиля, если
нужно будет ехать по
заснеженной или обледенелой
дороге.
• Не используйте компактное запасное колесо на каком-либо
другом автомобиле, потому что
оно предназначено именно для
Вашего автомобиля. • Срок службы протектора на
компактном запасном колесе
короче, чем на обычном.
Регулярно осматривайте
компактное запасное колесо и
заменяйте изношенные шины
новыми такого же вида и
размера, смонтированными на
таких же дисках.
• Нельзя надевать временную запасную шину на любые другие
колеса; также нельзя
использовать стандартные
шины, зимние шины, колпаки и
декоративные кольца на
временном запасном колесе. В
противном случае возможно
повреждение этих и других
частей автомобиля.
• Не используйте более одного временного колеса од-
новременно.
• Нельзя ездить с прицепом, пока установлено временное колесо.

625
Действия в непредвиденных случаях

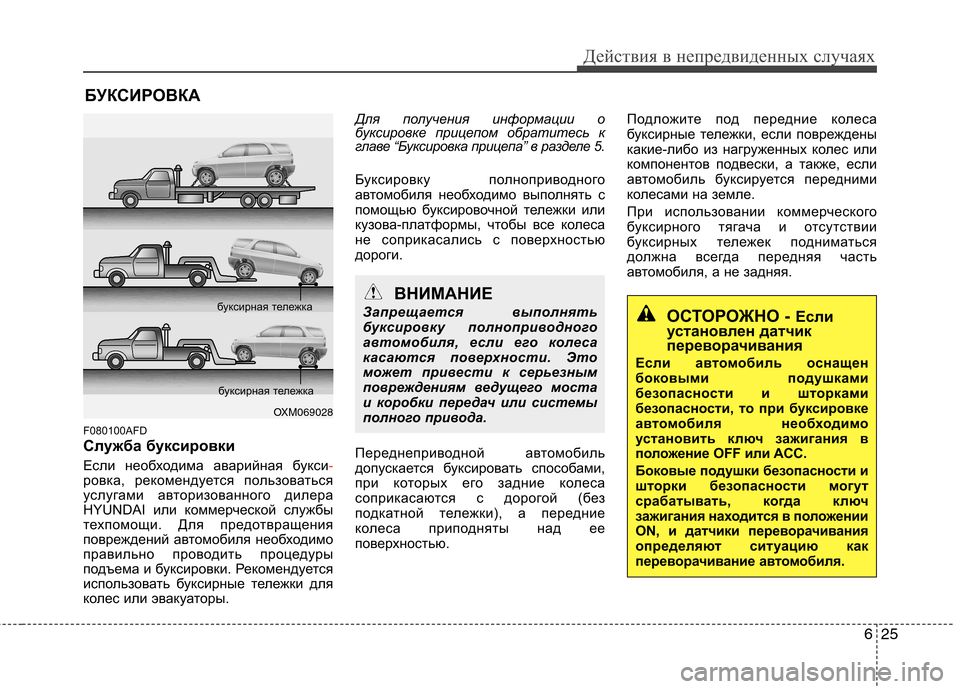

БУКСИРОВКА
F080100AFD
Служба буксировки
Если необходима аварийная букси
-ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Для получения информации о
буксировке прицепом обратитесь к
главе “Буксировка прицепа” в разделе 5.
Буксировку полноприводного
автомобиля необходимо выполнять с
помощью буксировочной тележки или
кузова-платформы, чтобы все колеса
не соприкасались с поверхностью
дороги.
Переднеприводной автомобиль
допускается буксировать способами,
при которых его задние колеса
соприкасаются с дорогой (без
подкатной тележки), а передние
колеса приподняты над ее
поверхностью.
Подложите под передние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется передними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.
OXM069028
буксирная тележка
буксирная тележка
ВНИМАНИЕ
Запрещается выполнять
буксировку полноприводного
автомобиля, если его колеса
касаются поверхности. Это
может привести к серьезным
повреждениям ведущего моста
и коробки передач или системы
полного привода.
ОСТОРОЖНО - Если
установлен датчик
переворачивания
Если а втомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности и
шторки безопасности могут
срабатывать, когда ключ
зажигания находится в по ложении
ON, и датчики переворачивания
определяют ситуацию как
переворачивание ав томобиля.

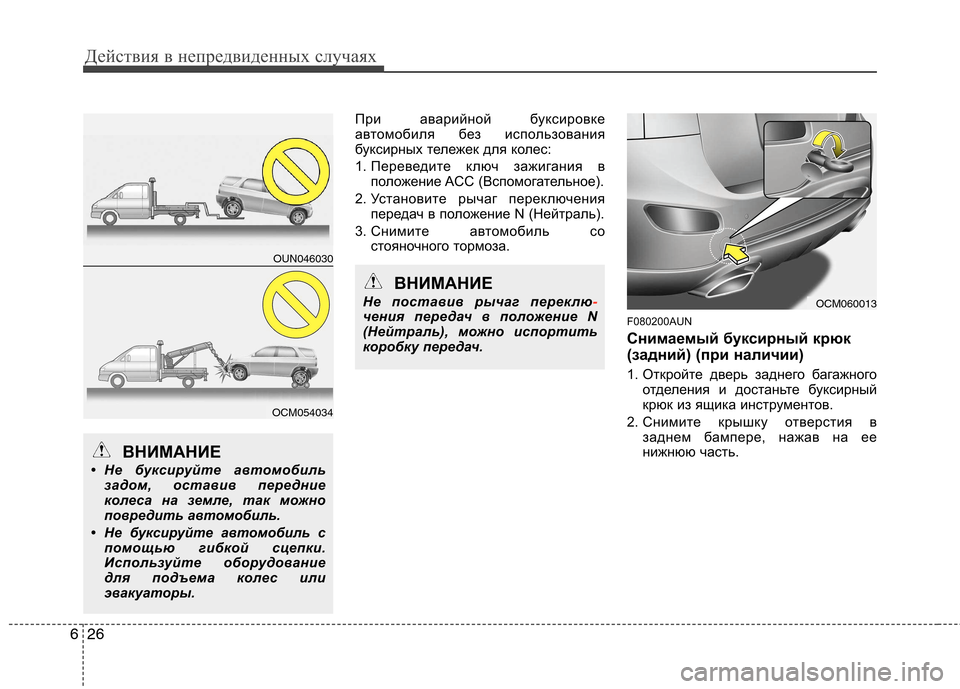

Действия в непредвиденных случаях
26
6
При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
F080200AUN
Снимаемый буксирный крюк
(задний) (при наличии)
1. Откройте дверь заднего багажногоотделения и достаньте буксирный
крюк из ящика инструментов.
2. Снимите крышку отверстия в заднем бампере, нажав на ее
нижнюю часть.
ВНИМАНИЕ
• Не буксируйте автомобиль задом, оставив передние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
OUN046030
OCM054034
ВНИМАНИЕ
Не поставив рычаг переклю
-чения передач в положение N
(Нейтраль), можно испортить
коробку передач. OCM060013
