2011 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
54
7
Снимите колпачок со штока
зарядного клапана шины. Для
выполнения измерения давления
плотно прижмите манометр к
клапану. Если при холодных
шинах давление соответствует
рекомендуемой величине,
указанной на шине и в табличке с
данными о допустимой загрузке
автомобиля, дальнейшего
регулирования давления не
требуется. Если давление низкое,
закачивайте воздух, пока не будет
достигнута рекомендуемая
величина.
При повышенном давлении
воздуха в шине, стравите воздух,
нажав на металлический шток в
центре зарядного клапана шины.
Повторно проверьте величину
давления по манометру. Следите
за тем, чтобы по окончании работ
на штоки клапанов были
установлены колпачки. Это
позволит предотвратить утечки,
защищая от попадания грязи и
влаги.
ОСТОРОЖНО
• Регулярно проверяйте
давление в шинах, а также
отсутствие их износа или
повреждения. При проведе
-
нии проверки обязательно
используйте манометр.
• Шины с повышенным или
пониженным давлением
воздуха изнашиваются
неравномерно. Вследствие
этого, ухудшается упра
-
вляемость ав томобиля,
может произойти потеря
управления ав томобилем
или внезапный разрыв
шины, что приводит к
авариям, травмам или
гибели людей. Рекомендо
-
ванное давление воздуха в
холодных шинах ав томо
-
биля приводится в данном
Руководстве, а также на
табличке с маркировкой
шин, расположенной на
средней стойке со стороны
водителя.
(Продолжение)
(Продолжение)
•Изношенные, старые шины
могут стать причиной
аварии. Необходимо
заменять изношенные и
поврежденные шины, а
также шины со следами
неравномерного износа.
• Не забывайте проверять
давление воздуха в шине
запасного колеса. Компания
HYUNDAI рекомендует
выполнять проверку
давление воздуха в шине
запасного колеса при
каждой проверке давления
воздуха в шинах основных
колес.

755
Техническое обслуживание
G200400AXM

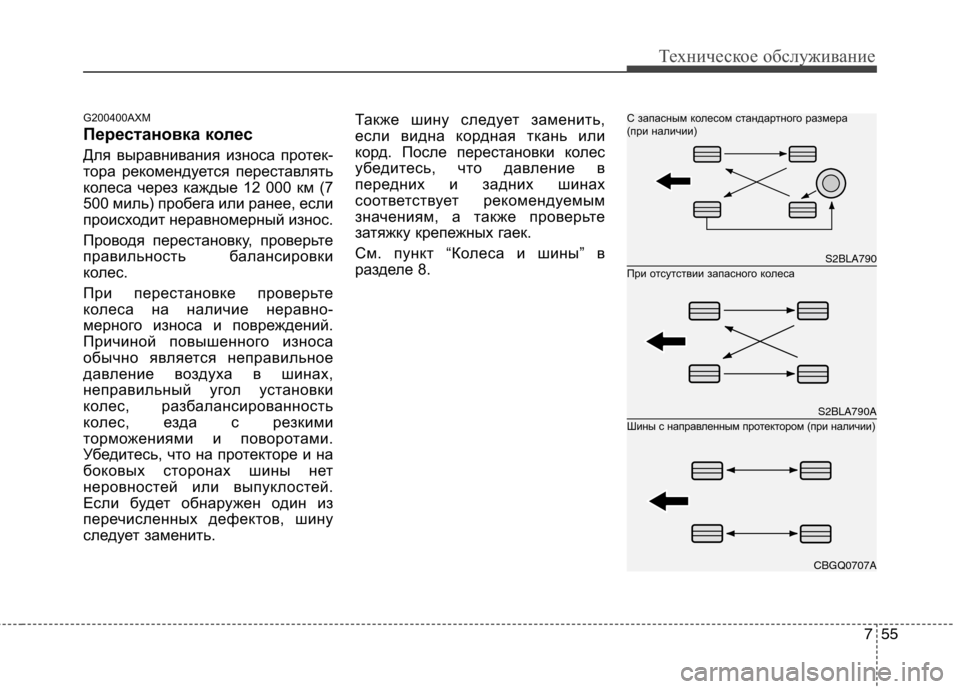

Перестановка колес
Для выравнивания износа протек-
тора рекомендуется переставлять
колеса через каждые 12 000 км (7
500 миль) пробега или ранее, если
происходит неравномерный износ.
Проводя перестановку, проверьте
правильность балансировки
колес.
При перестановке проверьте
колеса на наличие неравно-
мерного износа и повреждений.
Причиной повышенного износа
обычно является неправильное
давление воздуха в шинах,
неправильный угол установки
колес, разбалансированность
колес, езда с резкими
торможениями и поворотами.
Убедитесь, что на протекторе и на
боковых сторонах шины нет
неровностей или выпуклостей.
Если будет обнаружен один из
перечисленных дефектов, шину
следует заменить. Также шину следует заменить,
если видна кордная ткань или
корд. После перестановки колес
убедитесь, что давление в
передних и задних шинах
соответствует рекомендуемым
значениям, а также проверьте
затяжку крепежных гаек.
См. пункт “Колеса и шины” в
разделе 8.
S2BLA790
S2BLA790A
CBGQ0707A
При отсутствии запасного колеса
С запасным колесом стандартного размера
(при наличии)
Шины с направленным протектором (при наличии)

Техническое обслуживание
56
7

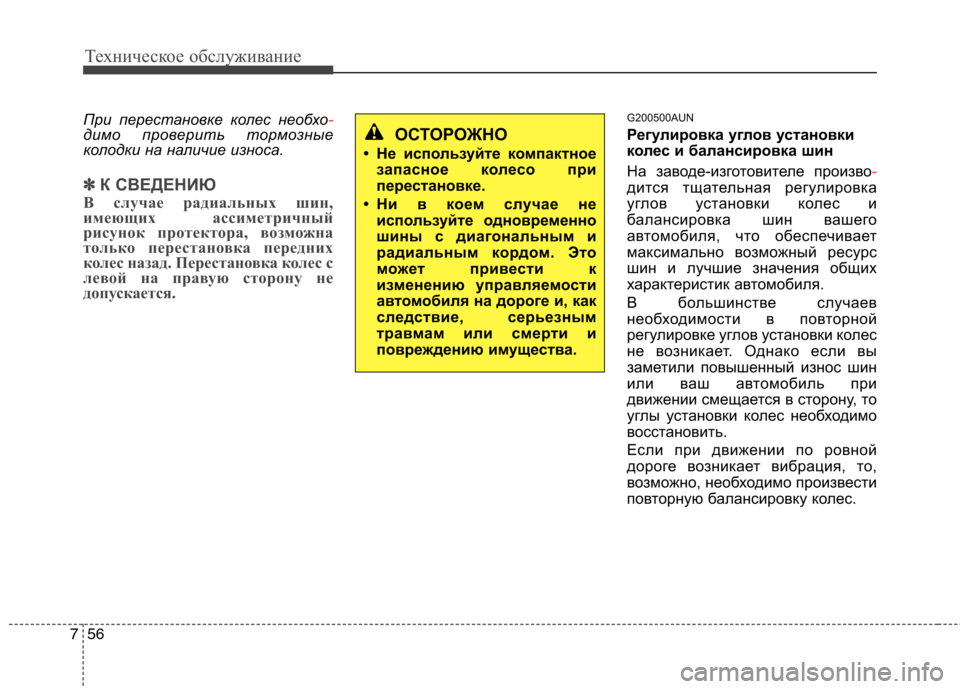

При перестановке колес необхо-димо проверить тормозные
колодки на наличие износа.
✽✽
К СВЕДЕНИЮ
В случае радиальных шин,
имеющих ассиметричный
рисунок протектора, возможна
только перестановка передних
колес назад. Перестановка колес с
левой на правую сторону не
допускается.
G200500AUN
Регулировка углов установки
колес и балансировка шин
На заводе-изготовителе произво
-
дится тщательная регулировка
углов установки колес и
балансировка шин вашего
автомобиля, что обеспечивает
максимально возможный ресурс
шин и лучшие значения общих
характеристик автомобиля.
В большинстве случаев
необходимости в повторной
регулировке углов установки колес
не возникает. Однако если вы
заметили повышенный износ шин
или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по ровной
дороге возникает вибрация, то,
возможно, необходимо произвести
повторную балансировку колес.
ОСТОРОЖНО
• Не используйте компактное запасное колесо при
перестановке.
• Ни в коем случае не используйте одновременно
шины с диагональным и
радиальным кордом. Это
может привести к
изменению управляемости
автомобиля на дороге и, как
следствие, серьезным
травмам или смерти и
повреждению имущества.

757
Техническое обслуживание
G200600BFD

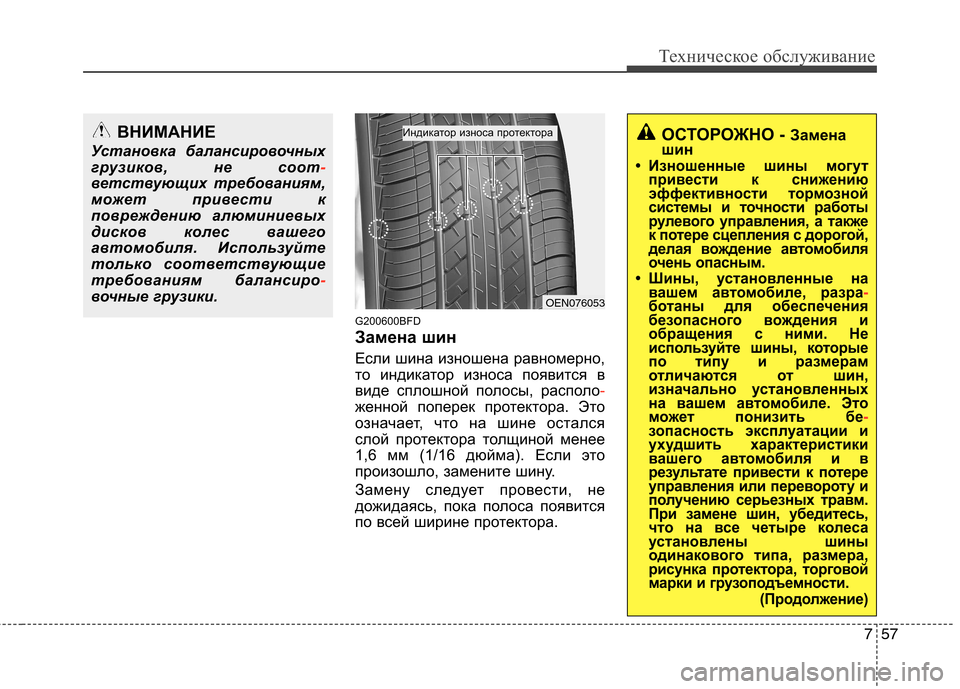

Замена шин
Если шина изношена равномерно,
то индикатор износа появится в
виде сплошной полосы, располо
-
женной поперек протектора. Это
означает, что на шине остался
слой протектора толщиной менее
1,6 мм (1/16 дюйма). Если это
произошло, замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.
ВНИМАНИЕ
Установка балансировочных
грузиков, не соот
-
ветствующих требованиям,
может привести к
повреждению алюминиевых
дисков колес вашего
автомобиля. Используйте
только соответствующие
требованиям балансиро
-
вочные грузики.
ОСТОРОЖНО - Замена
шин
• Изношенные шины могут привести к снижению
эффективности тормозной
системы и точности работы
рулевого управления, а также
к потере сцепления с дорогой,
делая вождение ав томобиля
очень опасным.
• Шины, установленные на вашем автомобиле, разра
-ботаны для обеспечения
безопасного вождения и
обращения с ними. Не
используйте шины, которые
по типу и размерам
отличаются от шин,
изначально установленных
на вашем автомобиле. Это
может понизить бе
-зопасность эксплуатации и
ухудшить характеристики
вашего автомобиля и в
результате привести к потере
управления или перевороту и
получению серьезных травм.
При замене шин, убедитесь,
что на все четыре колеса
установлены шины
одинакового типа, размера,
рисунка протектора, торговой
марки и грузоподъемности.
(Продолжение)
OEN076053
Индикатор износа протектора

Техническое обслуживание
58
7
G200601AUN

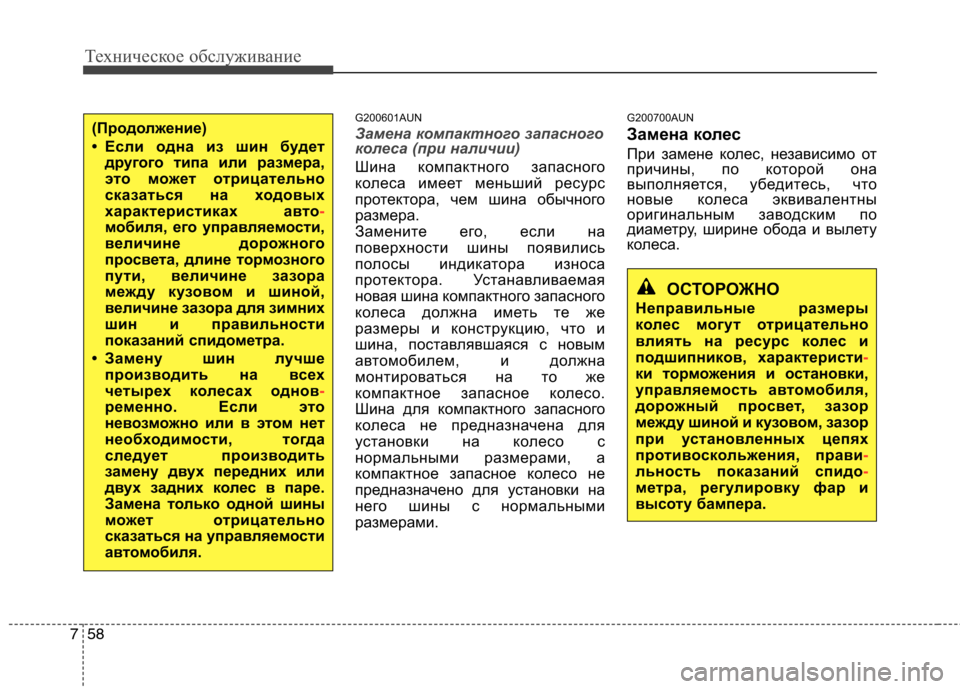

Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на
поверхности шины появились
полосы индикатора износа
протектора. Устанавливаемая
новая шина компактного запасного
колеса должна иметь те же
размеры и конструкцию, что и
шина, поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо.
Шина для компактного запасного
колеса не предназначена для
установки на колесо с
нормальными размерами, а
компактное запасное колесо не
предназначено для установки на
него шины с нормальными
размерами. G200700AUN
Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.
(Продолжение)
• Если одна из шин будет
другого типа или размера,
это может о трицательно
сказаться на ходовых
характеристиках авто
-
мобиля, его управляемости,
величине дорожного
просвета, длине тормозного
пути, величине зазора
между кузовом и шиной,
величине зазора для зимних
шин и правильности
показаний спидометра.
• Замену шин лучше производить на всех
четырех колесах однов
-
ременно. Если это
невозможно или в этом нет
необходимости, тогда
следует производить
замену двух передних или
двух задних колес в паре.
Замена только одной шины
может о трицательно
сказаться на управляемости
автомобиля.
ОСТОРОЖНО
Неправильные размеры
колес могут отрицательно
влиять на ресурс колес и
подшипников, характеристи
-
ки торможения и остановки,
управляемость ав томобиля,
дорожный просвет, зазор
между шиной и кузовом, зазор
при установленных цепях
противоскольжения, прави
-
льность показаний спидо-
метра, регулировку фар и
высоту бампера.

759
Техническое обслуживание
G200800AUN

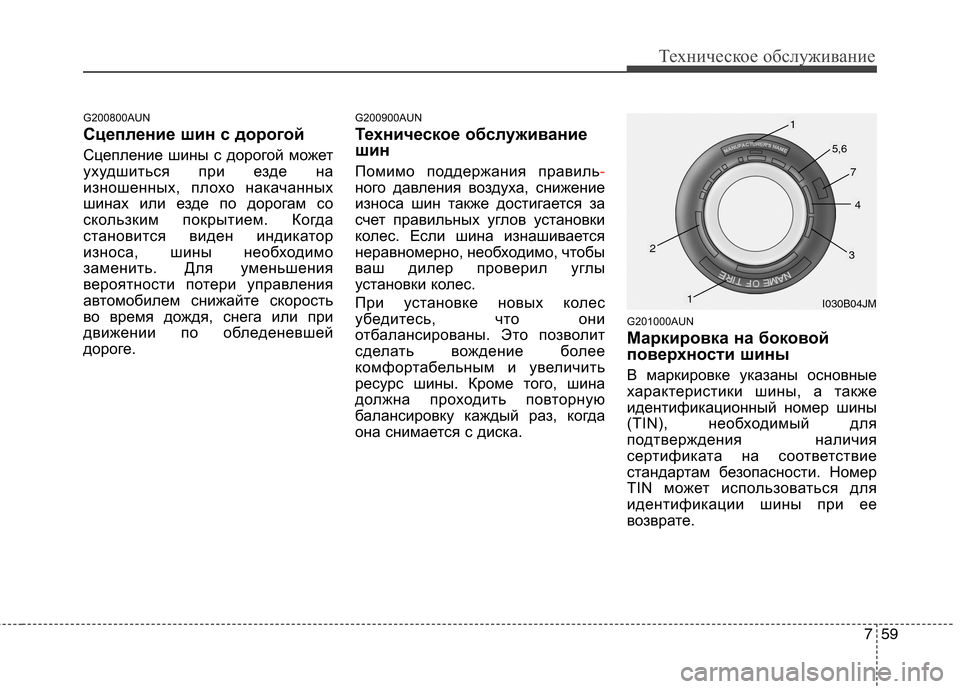

Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.G200900AUN
Техническое обслуживание
шин
Помимо поддержания правиль
-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.
G201000AUN
Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.
I030B04JM
1
1
23
4
5,6
7

Техническое обслуживание
60
7
G201001AUN

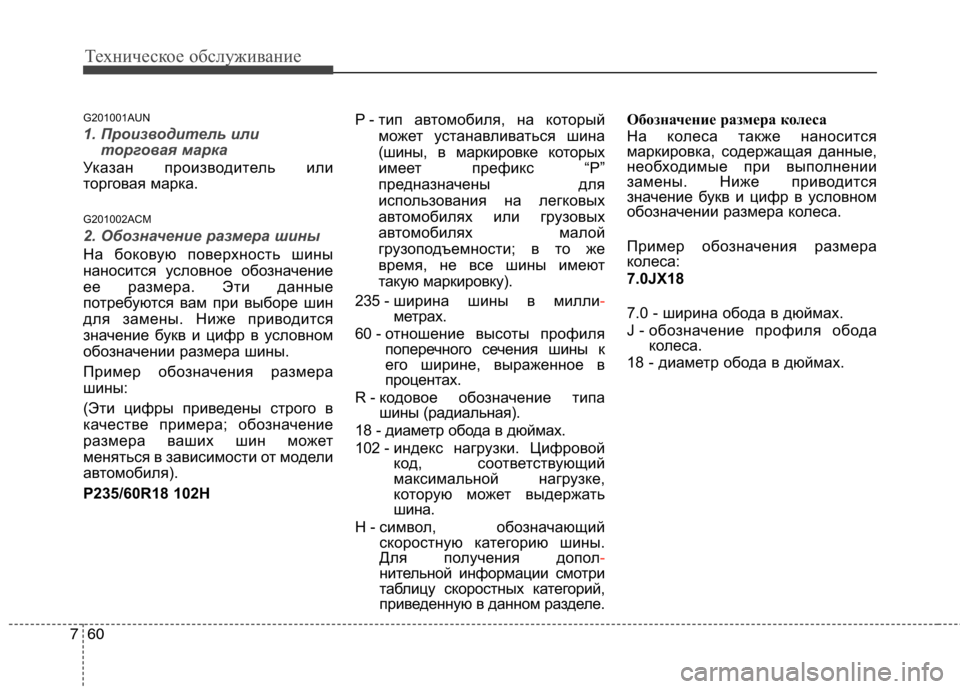

1. Производитель или
торговая марка
Указан производитель или
торговая марка.
G201002ACM
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P235/60R18 102H P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
235 - ш ирина шины в милли
-метрах.
60 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
18 - диаметр обода в дюймах.
102 - индекс нагрузки. Цифровой
код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.
H - символ, обозначающий скоростную категорию шины.
Для получения допол
-нительной информации смотри
таблицу скоростных категорий,
приведенную в данном разделе. Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7.0JX18
7.0 - ширина обода в дюймах.
J - обозначение профиля обода
колеса.
18 - диаметр обода в дюймах.

761
Техническое обслуживание

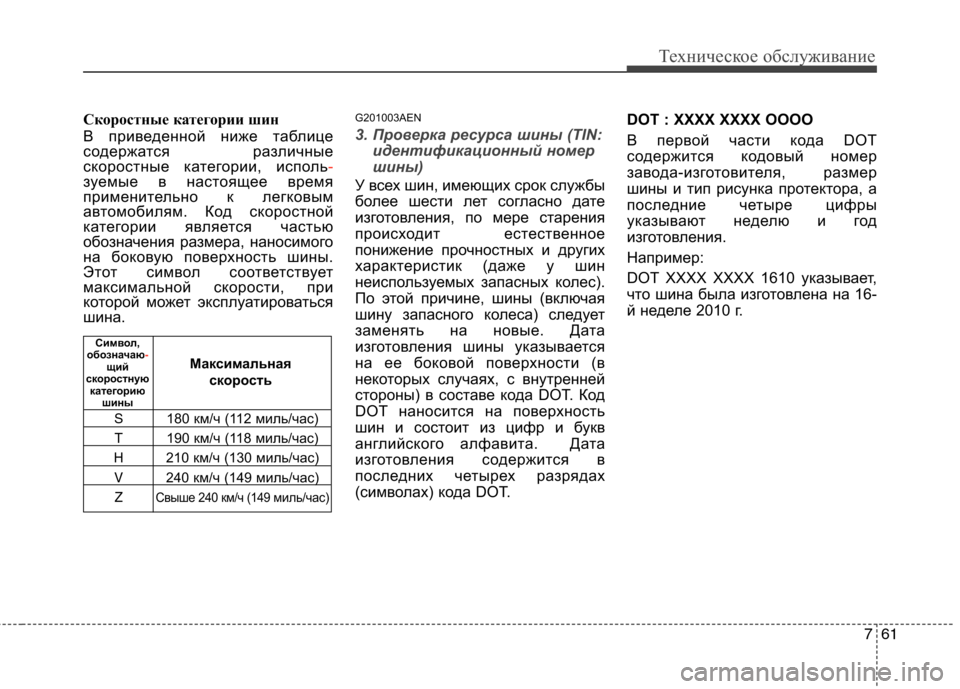

Скоростные категории шин
В приведенной ниже таблице
содержатся различные
скоростные категории, исполь
-зуемые в настоящее время
применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого
на боковую поверхность шины.
Этот символ соответствует
максимальной скорости, при
которой может эксплуатироваться
шина.G201003AEN
3. Проверка ресурса шины (TIN:
идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT. DOT XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1610 указывает,
что шина была изготовлена на 16-
й неделе 2010 г.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
ZСвыше 240 км/ч (149 миль/час)
Максимальная
скорость
Символ,
обозначаю-щий
скоростную категорию шины
